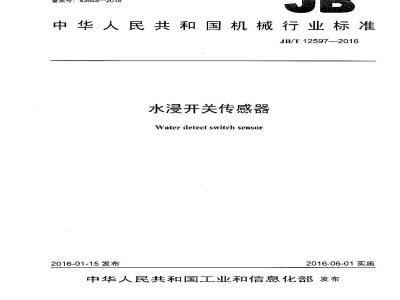

ICS 17.100
备案号:535452016
中华人民共和国机械行业标准
JB/T125972016
水浸开关传感器
Waterdetect switch sensor
2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布前声
规范性引用文件
3术语和疑义
4分类与命名,
4.1分类..
4.2命名..
图形符号
5基本L作参数
下作范丽.
T作温度范围
些存温度范围,
被测介质的类型
5.5工作电源.
5.6外壳防护等级.
6要求
ETEETE
6.1产品技术条伴(详细规范)
外观,
外形及安装尺寸
电气连接,
电气性能...
静态性能.
环境性能.
商温电寿命(适川时)
6.10疲寿命(适用时)
试验方法,
坏境条件
试验前准备.…
外形及安装尺寸
电气连接
电气性能
静态性能,
环境性能,
高温电寿命
疲劳寿命
........................................-...JB/T 12597—2016
JB/L12597-2016
8检验规划.
检验分类
8.2出厂检验.
8.3型式检验..
9标识、包装、运输和贮存,
9.1标识.
运输和存。
表1产品技术条件
表2试验中.
表3检验项目..
本标准按照GB/T1.1—2009给出的规划起草。本标推由中国机械工业联合会提出。本标准由机械工业仪器仪表标准化技本委员会(CMIF/TC17)归口。本标准负责起草单位:苏州中鉴传感股份有限公司。JB/T12597—2016
本标准参加起草单位:沈阳仪表科学研究院有限公司、北京鑫诺金传感技有限公司、威海诺金传感技术有限公司、传感器国家工程研究中心、国家仪器仪表光器件质量监督检验中心。本标推要起草人:郭宏、州继忠、士莉莎、中爱群、徐秋玲、刘沁、殿波。本标为音次发布。
1范围
水浸开关传感器
JB/T 12597—2016
本标准规定了水浸开炎传感器的术语和定义、分类与命名、基本工作参数、要求、试验方法、检验规则、标惠、包装、运输和贮存。本标准适用于水液示关传感器。2 规范性引用文件
下列义件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适门于本文件。GB/T2423.1一2008电.1电了产品环境试验第2部分:试验方法试验A:低温GB/T 2423.2—2008
CB/T 2423.3—2006
GB/T 2423.S---1995
第2部分:试验方法试验B:高温电工电子产品环境试验
电工电子产品环境试验
第2部分:试验方法试验Cab:恒定凝热试验电工电子产品环境试验第2部分:试验方法试验Ea和导则:冲击GB/T2423.10—2008
电二电子产品环境试验第2部分:试验方法验F心:振动(正弦)GB/T2423.15—2008
电工电广产品环境试验第2部分:试验方法试验Ga和导则:稳态加速度GBT2423.16一2008电T屯子产品环境试验第2部分:试验方法试验J及导则:长霉GB/T 2423.17---2008
屯工电子产品环境试验第2部分:试验方法试验Ka:盐雾环境试验第2部分:试验方法试验N:温度变化GB/T2423.22-—2012
GB/T2829—2002
周期检验计数抽样程序及表(适用十对过程稳定性的检验)GB4208—2008外壳防护等级(IP代码)GB/7665—2005传感器避用术语
GB/T7666--2005传感器命名法及代·号GB/T13384—2008机电产品包装通用技术条件GB/T14479传感器图用图形符号
GB/T17626.1—2006电磁兼容试验和测量技术抗扰度试验总论GB/T25480—2010仪器仪表运输、贮存基本环境条件及试验方法3术语和定义
GBT7665一2005界定的以及下列术语和定义适用丁本文件。3.1
水浸开关传感器
water detect switch senso1
览控系统的一个部件,用来检测窕内环境(如机房、基站等)地面是否积水,并产生一个报警信号输出的装置:
电极片clectrodeplate
水浸开关传感器的一个部件,水浸开关传感器依据电极没水后值变化的原理进行积水探测。JB/T12597—2016
光电隔离photoelcetricisolation水没开关传感器电路部分的一种保护方式,采排光隔离将数据处理输出部分与控制部分逊行隔离,防止控制电路部分产生的冲出对数据处理电路产生不间预知的损伤,导致产品失效。3.4
变压器隔离transformerisolation水浸开关传感器电路部分的--种保护方式,采用隔离式变压器将工业电网用屯与主板电路隔离,防山工业电网的浪涌干扰对上板电路部分产牛冲山,产生不可预知的损伤,导致产品失效。4分类与命名
4.1分类
水漫开关传感器按输出信弓类型可分为:a)高低电平:
b)继电器。
4.2命名
水浸开关传感器型号命名应符合GB/76662005的规定。4.3图形符号
水没开关传感器的图形符号应符合GB/T14479怕规定。5基本工作参数
5.1工作范围
水没开关传感器工作范围应符合产品技术条件(详绷规范)的规定。5.2工作温度范围
水没开关传感器工作溢度范应符合产品技术条件(详细规范)的规定。推荐工作温度范围下限值为:0℃推荐丁作滤度范用[限值为:50℃、60℃、70℃,85℃,5.3购存温度范围
贮存瀛度范围的下限值通常等于或低于工作溫度下限值10℃,既存温度范围的]限值通常等丁或高1作度上限值15℃~40℃。
5.4被测介质的类型
应规定适用的被测介质的类型,除作另有规定,水没开关传感器工要用于积水检测。5.5工作电源免费标准bzxz.net
应给出水浸开关传感器的上作电源,包括额定工作电压(电流)和最大工作电压(电流)。5.6外壳防护等级
应给出水没元关传感器的外壳防折等级,防护等级应符合(1B42082008中的IP41(等同)2
6要求
6.1产品技术条件(详细规范)
JB/T12597--2016
应制定符合本标准要求的产品技术条件(详细规范)。水没开关传感器应符合产品技术条件(详细规范)规定的所有要求,见表1。本标准与品技术条件(详纠规范)不一致时防护等级应符合GB4208—2008中的IP41(等间)
表1产品技术条件
性能指标
报警输入阻抗
报誉输出形戏
1作电压
工作电流
报警电流
零点输出
贫裁能力
荫离方式
6.2外观
高低电平:集电极开路、TTL电平或(UU、UU)继电器:常开或常闭继电器(3A:DC12V)DCI2V
电压输山0V继电器常开或常闭状态TTL电输出:210k2。继电器触点电流:≤3A电級、输入电源、输山继电器兰项隔离水浸开关传感器的外观应光目视可见的瑕疵、锈蚀和损伤,光毛刺,标志应清晰完整、准确。6.3外形及安装尺寸
水浸开关传感器的外形及安装尺应符合产品技术条件(详细规范)的规定。6.4电气连接
水浸开关传感器的电气连接方式应符合产品技术条件(详细规范)规定:6.5质量
水漫开关传感器质量应符含产品技术条件(详细规范)的规定:6.6电气性能
6.6.1输入阻抗(适用时)
水没开关传感器的输入阻抗应符合表1的规定。6.6.2绝缘电阻(适用时)
在环境温度为15℃~45℃、相对湿度为45%~75%时,水浸开关传感器各纠端子(当与外壳无连接端时)与体之间的绝缘电应不小于20M2,制造厂有特殊规定时,按照特殊规定测试。6.6.3绝缘强度(介质耐电压)(适用时)在环境温度为15℃~45℃、相对湿度为45%~75%时,水浸开关传感器各组端了(包括外壳)之间施加表2所规定的题率为50Hz的试验电压,持续1min,应无光穿和飞孤现象。3
JB/T125972016
水没开关传感器端子标称
60≤U<250
6.7静态性能
6.7.1零点输出
表2试验电压
水浸开关传感器的零点输出应符合表1的规定。6.7.2报蓄输出
水浸开关传感器的报警输出应符合表1的规定。6.8环境性能
6.8.1低温
试验后的水没开关传感器应符会表1规定的性能要求6.8.2高温
试验后的水没开关传感器应符合表1规定的性能要求。6.8.3温度变化
试验后的水没开关传感器应符合表1规定的性能费求。6.8.4振动
试验电
单位为优
水浸升关传感器应能经受10IIz~1000IIz、加速度谱密度为0.192m/s的振动试验,试验后水漫开关传感器应符合本标推中表1规延的性能要求,产品技术条件(详细规范)未规定时试验条件推荐从GBT2423.102008中选取。
6.8.5冲击(适用时)
水浸开关传感器在不上电的条件下,应能经受土30g加速度,持续时问11ms、半正弦3.4m/s的冲击试验,试验后的水漫开关传感器应符合本标准叶表1规定的性能要求,产品技术条件(详细规范)未规定时试验条件推荐从GBT2423.5—1995中选取。6.8.6加速度(适用时)
水没开关传感器在振动信号频率为15Hz,U速度分别为士1g、士2g、士3g、土4g、土5g时,试验后应符合本标准中表1规定的性能要求,试验条件推荐从GB/T2423.15一2008中选取。6.8.7湿热
试验后的水漫开关传感器应符合1规定的性能要求。6.8.8霉菌(适用时)
试验后的水没开关传感器应符合表1概定的性能要求。4
盐雾(适用时)
试验唇的水没开关传感器应符合表1规定的性能要求。6.8.10电磁兼容性(适用时)
试验后的水浸开关感器应符合产表1规定的性能要求。外磁场(适用时)
试验后的水浸开关传感器应符合表1规定的性能要求。6.9高温电寿命(适用时)
试验底的水没开关传感器应符合表1规定的性能要求。6.10疲劳寿命(适用时)
试验后的水漫开关传感器应符合表1规定的性能要求。7试验方法
7.1环境条件
7.1.1标准试验大气条件
标准试验人气条件:
温度:18℃~22℃;
相对湿度:60%~70%
-大气压强:86kPa~106kPa。
7.1.2般试验大气条件
-般试验大气条件:
温度:15℃~35℃;
朴对湿度:30%~85%:
-..大气压强:86 kPa~106kPa。注:试验期间允许的温度变化不大于1℃m,相对湿度范围可巾供需双方商定。7.1.3其他环境条件
除上述大气紊件以外,试验应在下述环境件下进行磁场:除地磁场外,无具他外界磁场;机械振动:元。
7.2试验前准备
7.2.1连接方式
JB/T 12597---2016
被测水浸开关传感器与其激励电源、检測源和读数装置的连接方式,应符合产品技术条件(详细规范)的姚定。
JB/T12597—2016
7.2.2预置时间
检查被测水没开关传感器的外观利标患是香完好,屯气连接部分是否符合婴求,水浸开关传感器应无影响试验的缺陷。
将被测水漫开关传感器的电源、读数装置和压力源按规定的压力系统图和电路图连接好被测水浸开关传感器及仪器都要在试验环境下存放1h以上或按品技术条件(详细规范)的规定达到温度平衡,并按规定的时间预热后,开始试验。7.3外观
用目测的方法或用5倍放大镜检查水浸开关传感器外观,结果应符合6.2的规定。7.4外形及安装尺寸
-卡尺、下分尺、千分表、标准规或其他标推量具、仪器捡测水漫开关转感器的外形及安装尺寸:结果应符合6.3的规定。
7.5电气连接
用目测的方法检测水没开关传感器的电气连接,结果应符合6.4的规。7.6质量
用标推称量仪器称最水漫开关传感器的质量,结果应符合6.5的规定。7.7电气性能
7.7.1输入阻抗(水漫开关传感器内阻)输入阻抗计算采月以下方法:
在水漫开关传感器输入端加激励电斥,测量输入回路电流,按公式(1)计算输入阻抗。R =(U;/1)×10-3 ..
R----输入阻抗,单位为欧(k);U输入端电压,单位为伏(V):
I—输入国路电流,单位为安(A)。结果应符合 6.6.1 的规定。
7.7.2绝缘电阻
在被测水浸并关传感器不施加激励电压的条件下,用绝缘电阻测试仪或相应仪表,给水液开关传感器施加详细规范规定的直流电压,测量水浸开关传感器引出线(当与外壳儿连接端时)与壳体之间的绝缘电阻,结果应符合6.6.2的规定。7.7.3绝缘强度
在被测水浸开关传感器不施加激励电压的条件下,用绝缘强度测试仪在水漫开关传感器引出线(当与外壳无连接端时)亏壳体之间,施加产品技不条件(详细舰范)规定的交流电压,历1min,结果应符合6.6.3的规定。
7.8静态性能
7.8.1试验方法
JB/T12597—-2016
在符合7.2的规定条件下,对水浸开关传感器施加不少于3次模拟积水信号,使被测水液开关传感器处于报警输山状态,待输出愁定后恢复,返回零点,重复3次或3次以E的校准循环。7.8.2零点输出
在电极片处予空气中的情况下测量水没开关传感器的输出值,结果应符含6.7.1的规定。7.8.3报警输出
水浸开关传感器报警输山状态应符合6.7.2的规定。7.9环境性能
7.9.1低温
将水漫开关传感器放入高低温箱,将电源、读数装置按规定的电路连接方式连接好,通电,然后按GB/2423.1—2008中5.2规定的试验方法利以下规定进行试验:·试验温度:应为本标准中5.2规定的工作温度范用下限值;-降温速率:高低湿箱内湿度变化速率应不超过1℃/min-持续时间:宜从2h、16h、72h、96中选取或按产品技术条件(详细规范)的规定;I作条件:从降溢开始通电:
-升温速率:试验持续时间到达时,温至室温,温度变化速率应不超过1℃/min;一恢复时间:在般试验的人气条件下逛行恢复,至少2h。水漫开关传感器在室温状态稳定后,应按本标中6.7.1的规进行零点输山测试,或接产品技术条件(评细规范)的规定进行性能测试,结梁应符合本标准中6.8.1的规定。7.9.2高温
将水浸开关传感器放入高低温箱,将电源、读数装置按规定的电璐连接方式连接好,通电,然后按GB/T2423.2—2008中5.2规定的试验方法和以下规定进行试验:一试验温度:应为本标准中5.2规定的工作温度范围上限值:一降温速率:高低温稍内温度变化速率应不超过1'℃/inin:一持续时问:置从2、16h、72h、961中选取或按产品技术条件(详细规范)的规定工作条件:从升温开始通电:
.-一升温速率:试验持续时间到达时,降至室温,温度变化速率应不超过1℃/mil::恢复时间:在一般试验的大气条件下进行恢复,至少2h。水浸开关传感器在室温状态稳定后,应按本标准中6.7.1的规定进行零点输出测试,或按产品技术条件(详细规范)的姚定进行性能测试,结果应符合本标准中6.8.2规定。7.9.3温度变化
将水没开关传感器放入高低温箱,将电源、读数装置按规定的电路连接方式延接好,通电,然后按GB/2423.22—2012规定的诚验方法和以下规定进行试验:试验温度:按产品技术条件(详细规范)豹规定选取低温点和高温点:保持时间:宜从3h、2h、11、30min选取或按产品技术条件(详细规范)的规定:一转换时间问:高温和低滤之间的转换时间应不大丁3min;7
JB/T12597—2016
一循环数:循环数应为5个,或按产品技术条件(详细规范)的规定:一恢复时间:在一般试验的大气条件下进行恢复,至少2h。水浸开关传感器在窄温状态稳定后,应按本标准6.7.1的规定进行零点输出测试,或按产品技术条件(详细规范)的规定进行性能测试,结果应符合本标准小6.8.3规定。7.9.4振动
按GB/T2423.10一2008规定的试验方法进行试验,产品技术条件(详细规范)应给出以下规定:--频率范围;
一振动幅值;
加速度:
振动方向和持续时问。
记录水夜开关传感器振动前利1振动结束后的零点输山信号,结架应符合木标准中6.8.4的规定。7.9.5冲击
按GB/T2423.5一1995规定的试验方法避行试验,产品技术条件(详细规范)应给出以下规定:一脉冲波形;
一-冲击方问和次数;
一峰值加速度:
标称脉冲持续时间:
试验完成后应检测水浸开关传感器,并按本标准中6.7.1的规定进行零点输山测试,或按产品技术条件(详细规范)的规定进行性能测试,结果应符合本标游中6.8.5规定。7.9.6加速度
按GBT2423.15一2008规定的试验方法进行试验:产品技术条件(详细规范)应给出以下规定:——加速度等级;
一加速度轨线和方向:
一—-持续时间;
试验检测的功能利要求。
试验究成质应检测水浸开关传感器,并按本标准中6.7.1的规定迹行零点输出测试,或按产品技术条件(详细规范)的规定进行性能测试,结果应符合本标准6.8.6的规定。7.9.7湿热
按(B/T2423.3一2006规定的试验方法进行试验,产品技术条件(详细规范)应给出以下规定:试验温度、相对湿度;
持续时间:宜从12h、16h、24h、2d、4d、10d、21d、56d中选取或按产品技术条件(详细规范)的规定;
恢复时间:在一般试验的人气条件下进行恢复,至少2h,试验完成后应检测水浸开关传感器,非按本标准中6.7.1的规定进行零点输出测试,或按产品技术条件(详细规范)的规定进行性能测试,结果应符合本标准中6.8.7的规定。7.9.8霉菌
接GB/T2423.16一2008规定的试验方法进行试验,产品技术条件(详细规范)应给山以下规定:试验方法及试验持续时间:
