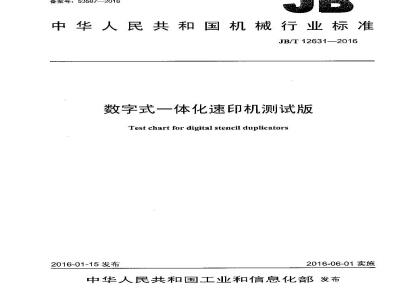

ICS 37.100.10
备案号：53587—2016
中华人民共和国机械行业标准
JB/T12631—2016
数字式一体化速印机测试版
Test chart for digital stencil duplicators2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布前部．
规范性引用文件
技术要求
测试版纸
测试版结构和图样
测试版尺寸
结构及要求
用法，
试验方法
环境条件
测试仪器
测试项目及方法，
5检验规则.
6标志、包装、运输和存，
附录A（资料性附录）
A.1使用范围，
A.2测试环境，
A,3测试版的选择，
A.4稿台的选择.
测试样张的制作
作用，
测试版结构图
测试版图样
数字式一体化速印机测试版的使用测试版基本尺寸及其极限偏差
JB/T12631—2016
JB/T12631--2016
本标推按照GB/1.1—2009给低规则起草。本标准出中国机械工业联合会提肥。本标t全国复印械标推化技术委员会（SACTC147）归LI。本标准起草单位：天津复印技术研究所、荣大办公设备有限公司、理想（中国）科学工业有限公司、理光图像技术（上海）有限公司深圳分公司、Duplo（山东）办公设备有限公司、东莞市金翔光电科技有限公司。
本标淮主要起草人：马燕、舒祥华、郊国英、刘生应、陈维新、郑城。本标准为首次发布。
「范围
数字式一体化速印机测试版
JB/T12631—2016
木标准规定了数学式一体化速机测试版（以下简称测试版）的技术费求、试验方法，检验规则标志、包装、运输和贮存。
本标准适用于最大幅面为A3及A3以下的数字式一体化速印机的质量检验及安装调机等。2规范性引用文件
下列文件对于本文件的应川是必不丽少的。凡是注H期的文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适川于本文件。GB/T10335.1涂布纸和纸板涂布美术印刷纸（铜版纸）GB/T11501—2008摄影密度测量第3部分：光谱条件GBT12823.4—2008摄影密度测量第4部分：反射密度的几何条件3技术要求
3.1测试版纸
测试版应采用不低于GB/T10335.1规定的一等品要求的铜版纸制作，纸张定量为（105土5）g/m。3.2测试版结构和图样
3.2.1测试版结构如图1所示。
3.2.2测试版图样如图2所示。
3.3测试版尺寸
测试版的裁切尺寸A3为420mm×297mm，B4为364*mm×257mm。3.3.1
测试版的基本尺可及其极限偏差见表13.3.2
表1测试版基本尺寸及其极限偏差符号
基本尽寸
尺寸极限偏差
3.4结构及要求
3.4.1裁切线
测试版包括A3幅和B4幅而的外边框裁划线。297
单位为癌米
JB/T12631—2016
说明：
四周标尺；
一均询线条：
版名区：
图像：
5——分辩力图：
一--学标尺：
层次：
一文宁区；
版校区：
实心：
11--——十字定位圆;
12--横向炭度帖；
13—边：
14—-A3找切线：
15——B4裁切线，
图1测试版结构图
和和学能
性例的肾R转和
米+器料
E,动R糖机性围到
数字式一体化速印机测试版(A3/B4）(JB/T12631--2016)
三号：以分什他写刊好划金是覆镜纳清够最育置科精题器三号，以分什他写刊好划金是模候纳腊够最育舌科精题露四号：以分件写刊好划仲块金起济根候的清够最育路置科精题器好刻换金是新根装的降服育断臣题器号
金度进料清步西新路资料精购123467890实尚子学
全国复印机械标准化技术委员会R
图2测试版图样
JB/T12631—2016
中器器
JB/T12631—2016
3.4.2四周标尺
A3和1B4测试版的边框线四周各有6个15nm标尺，其中.上边框线有3个，左、右、下边框线各有1个。边握线的3个标尺中，一个居中；另外两个对称分布，与居中标尺的距离为90mm。左、右、下边框线点的标尺属中。
3.4.3边框
320mm×220mm的矩形边框区位于测试版的中部，1下左右对称，3.4.4均匀线条
两条水平均勾线条和两条垂直均匀线条分布在测试版边框内的上下左右位置。上、左两处均匀线条的空问频率为1.6线对/mm。“下、右两处均勾线条的牢间频率为1线对/mm：3.4.5实心圆
8个黑色实心圆左右对称分布，直径为8mm，反射密度为1.60士0.053.4.6字定位圆
测试版的左上、右、左下、右下方向各有个十字定位圆。定位圆左右对称。左侧两个定位圆上有-条延伸到纸边的直线。定位圆的直径为14.4nm，内部-子线长度为8mms3.4.7分辨力图
两个分辨力图位汀测试版的中部。每个分辩力图由10组不同空间频率的图样组成，每组图样由互相币直的各5条线组成，各组图样的空间频率按R20数系取值，分别为：1.8、2.0、2.2、2.5、2.8、3.2.3.6、4.0、4.5、5.0单位为线对每毫来（线对/mm）。各组图样密间频率的线条应消晰可辨，线条应平直。窄间频率的极限偏差为土5%。3.4.8十字标尺
十学标尺位了测试版的中间位置，在横轴、纵辅的负方向各有20m的刻度。十学标尺的横轴，纵轴分别与左右标尺、上下标尺的中心线位于：条直线上。3.4.9层次
正向和逆向的两个阶层次图位予测试版部。层次图的网点面积覆盖率分别为10%、20%、30%、40%、50%、60%、70%、80%、90%、100%，每个层次块为12mm×10mm，邻层次块的间隔为4mm。下两层的间隔为1.5mm。100%层次块的反射密度为1.60土0.05。3.4.10文字区
文字区包括5个字号（兰号、四号、五号、六号、-七号）、4种字体（宋、楷、仿宋、黑）的汉字及英文母、数字、符号等内穿，分别按纵、横方向排列。3.4.11图像
测试版的天坛图像画面清晰、质感性强。3.4.12横向灰度带
横间灰度带位于天坛图像下方，是一条4mm宽、297mm长的50%网点覆盖率的灰度带。4
3.4.13版名区
版名为“数字式一体化速印机测试版（A3/B4）”，文字采用小初号色字体。标准编号“JB/T12631一2016”在版名的下方，采用小初号黑色字体。3.4.14版权区wwW.bzxz.Net
版权区单位名称为“全国复印机械标准化技术委员会”，文产采用小一导采体。3.5外观
JB/T 12631--2016
测试版表面应平整、密实、色泽均匀，无划痕、弯曲、皱折及图案模糊租断裂现象。3.6用法
测试版伪使用方法参见附录A。
4试验方法
4.1环境条件
环境温度：18℃～28℃。
相对湿度：40%～60%。
4.2测试设器
4.2.1反射密度计
几何条件符合GB/T12823.42008的要求，光谱条件符合GB/T11501—2008中11SO视觉反射密度的规定。
4.2.2游标卡尺
分度值不大于0.02mma
4.2.3读数显微镜
分度值不大于0.01mm
4.3测试项目及方法
4.3.1游标卡尺检测3.3和3.4中的尺寸要求。4.3.2用精度（最火允差）不大下0.01D的反射密度计测试3.4.5利3.4.9中实心圆和层次图快的密度。4.3.3用读数显微镜测最分辨力线条的宽度。4.3.4「视检测测试版的整个版面，应符合3.5的要求。5检验规则
5.1测试版应按4.3的规定逐张检验合格后方可使用。5.2测试版应定期检定，周期为年；使用中若出现损伤，不符合3.4.5、3.4.9和3.5的规定时，应停止使用。
JB/T12631--2016
包装、运输和贮存
标志，
每张测试版应包含名称、规格及执行标准编号6.1
张测试版应包含检验合格证。
测试版应装在熙色料包装袋中，平整地放置于避光、防潮的硬质包装箱内，避免皱折、划伤、变形。
测试版应此存于温度为10℃33℃、相对湿度为30%～80%的室内6.4
A.1使用范围
附录A
（资料性附录）
数字式一体化速印机测试版的使用JB/T12631--2016
测试版适用于最大幅面为A3及A3以下的数字式一体化速印机的检验、安装、调机。A.2测试环境
测试版应在环境温度为18℃～28℃、相对湿度为40%～60%的条件下使用。A.3测试版的选择
对最大幅面为A3的数字式，体化速印机进行俭测时应选择A3幅面测试版，对最人端面为B4的数字式一体化速印机进行检测时应选择B4幅面测试版。A.4稿台的选择
当使用测试版抽取测试样张进行印品质量检测时，应选择稿台进行抽样。对没有稿台只有输稿器的数字式一体化速印机，才使用输稿器进行抽样A.5测试样张的制作
在A.2规定的环境条件下，按数字式：体化述印机使用说明书的规定，通常在文本模式或出厂默认模式下，使用相应临面的测试版印刷样张，用纸定量为70mA.6作用
A.6.1裁切线
裁切线用丁将测试版裁切为A3或B4的幅面。A,6.2四周标尺
测试版外边框的上、下、在、右位置的标尺用于测量A3和B4机器的最大有效印刷面积。在测试版A3和B4外边框前端的3个标尺，其中中间标尺用于测最测试样张的“前端空白”，两侧的标尺可用于观测A3和B4幅面测试样张的歪斜程度。A.6.3边框
边框用于检测测试样张的图像纵向件缩率。7
JB/T12631—2016
A.6.4均勾线条
均勾线条用丁观察测试样张对不同频率的均勾线条的印刷效果。A.6.5实心圆
测试版包括8个实心圆，用于测量测试样张的图像密度及密度不均匀性。A.6.6十字定位圆
左侧的+学定位圆到纸逆的辅助线，用了测量“图像纵尚斜率”。A.6.7分辨力图
分辨力图用了检测测试样张的分辨力A.6.8十字标尺
十字标尺用测量测试样张的“印品与原稿间输纸方问偏移”“印品与原稿间左右位置偏移”“印品与印品间输纸方间偏移”和“印品与印品间左右位置偏移”。A.6.9层次
十阶层次图用检测测试样张的层次（灰阶数）。A.6.10文字
文字用于检测测试样张的文字和符号的清晰度。A.6.11图像
图像用了观察测试样张的印刷效果A.6.12横向灰度带
横间灰度带用于检测数字式一体化速印机热敏头的缺陷。
