ICS 17.040.30
备案号：53601—2016

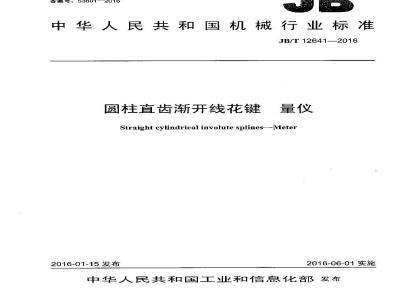

中华人民共和国机械行业标准
JB/T12641—2016
圆柱直齿渐开线花键
Straight cylindrical involute splines---Meter2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布前育
规范性引文件，
术语租定义
4.1内花键棒间距量仪
4.2外花键跨棒距量仪
内花键实际齿栖宽量仪
外花键实际齿厚量仪
内花键作用齿槽宽最仪
4.6外花键作用齿厚量仪
非全齿量仪基体的齿数选择，
5要求
互作用，
硬度及表面粗糙度
检测力
校对规
示值变动性。
示值误差
6检验方法，
6.1示值变动性，
示值误差
7标志与包装.
工件花键辣间距或跨棒距.
图2T件齿槛宽或齿厚的4个极限尺寸图3内花键棒问距量仪示意图
图4外花键跨棒距量仪示意图
内花键实际齿槽宽量仪示意图
外花键实际齿厚量仪示意图，
内花键作用齿槽宽量仪示意图
外花键作用齿厚量仪示意图
量仪的示值变动性差值利示值误差目
JB/T 12641—2016
JB/T 12641—2016
本标准按照GB/T1.1—2009给出的规则起节。本标准山中国机械工业联合会提出本标准全国量其最仪标准化技本委员会（SAC/TC132）归口。本标准负责起草单位：恒锋工具股份有限公司。本标准参加起草单位：成都工具研究所有限公司、中国让鼠学院，上海纳铁福传动系统有限公司、上海汽车变速器有限公司、广西壮族自治区计量检测研究院、江汇苏省计量科学研究院。木标推主要起草人：陈了意、何勒松、阳敏莉、陆有为、李振华、姜志刚、赵军、赵琳、许建兴、张长水、土晓飞。
本标准为首次发布。
1范围
圆柱直齿渐开线花键
JB/T12641—2016
本标准规定了圆柱直齿渐开线花键量仪的术评和定义、型式、要求、检验方法、标志与包装。木标准适用1测量分度圆直径D≤180mm的圆柱直齿渐开线花键（见GB/T3478）的圆柱直齿渐开线花键量仪（以下简称量仪）。GB/T3478规定的分度圆直径D>180mm或木规定的圆柱直齿渐开线花键的俭验量仪，可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版木适用丁本文件。凡是不注日期的引川文件，其最新版本（包括所有的修改单）适用于本文件。GB/3478-~-2008（所有部分）圆柱肖齿渐开线花键（米制模数齿侧配合）GB/T5106—2012圆柱直齿渐开线花键量规GB/T17163—2008儿何量测量器具术语基本术评JF1001—2011通而计术语及定义3术语和定义免费标准bzxz.net
GB/T3478.1—2008、GB/T5106—2012、GB/T17163—2008、JJF1001—-2011界定的以及下列术语和定义适用于本文件。
圆柱直齿渐开线花键量仪straightcylindricalinvolutesplinesmeter模拟花键联结时的状态，以校对规花键校准值为基推，采用比较测鼻法，将测量球或测量面的相对位移通过指示装置进行输出，用丁测圆柱直齿渐开线花键的棒间距（或跨棒距）、实际齿槽宽（或齿厚）、作用齿槽宽（或齿原）的单参数专用测量仪器。包括：内花键棒间距量仪、外花键跨棒距量仪、内花键实际齿槽宽量仪、外花键实际齿厚量仪、内花键作用齿槽宽量仪，外花键作用齿厚量仪。3.2
内花键棒间距量仪internal spline measurement bctween two pins meter测量工件内花键棒间距MR；的专用测量仪器，如图la）所示。3.3
外花键跨棒距量仪external splincmeasurementovertwopinsmeter测量工件外花键跨棒距MRe的专用测量仪器，如图1b）所示，3.4
内花键实际齿槽宽量仪internalsplineactualspacewidthmeter测量工件内花键实际齿樽兖E的专用测量仪器，姐图2a）所示。3.5
外花键实际齿厚量仪externalsplineactaaltooththicknessmeter测鼠工件外花键实际齿厚S的专用测量仪器，如图26）所示。JB/T 12641—2016
）内花键梓间距
b)外花键跨榨距
1工件花键棒间距或跨棒距
分度圆
作用齿模宽最小值Evmi
实际齿植宽最小值Lmir
推用齿宽放大值Ema
实际齿宽最大值Emu
a)内花键齿槽宽
b)外花键齿厚
图2工件齿槽宽或齿厚的4个极限尺寸内花键作用齿槽宽量仪internal splineeffeetivespacewidthmeter测鼠下件内花键作用齿槽宽EI的专用测量仪器，如图2a）所示。3.7
外花键作用齿厚量仪
external spline effective tooth thickenss meter测量工件外花键作用齿厚S的专用测量仪器，如图2b）所示。4型式
4.1内花键棒间距量仪
内花键棒间距量仪示意图如图3所示。4.2外花键跨棒距量仪
外花键跨棒距仪示意图如图4所示。4.3内花键实际齿槽宽量仪
内花键实际齿槽宽量仪示意图如图5所示。2
作用齿原最大值Sunax
实际齿原总大值Smax
作用齿原段小值Syunin
.实际齿厚最小值5imnin
分度圆
指示装置：
传动装置：
基座；
湛体：
测星球：
6校对环规。
图3内花键棒间距量仪示意图
说吲：
JB/T12641—2016
指示装置：
2—测虽球：
3--基体：
4—基座;
校对辨规。
图4外花键跨棒距量仪示意图
说明：
校对环规：
基体；
3—-苯座；
4一-指示装置。
图5内花键实际齿槽宽量仪示意图JB/T12641--2016
4.4外花键实际齿厚量仪
外花键实际齿厚量仪示意图如图6所示。说明：
-校对规：
2.--基体
3—基座：
指示装置，
图6外花键实际齿厚量仪示意图
4.5内花键作用齿槽宽量仪
内花键作川齿增宽量仪示意图如图7所示。说明：
校对环规；
2-基体：
3—…禁座；
4—一指示装置。
图7内花键作用齿槽宽量仪示意图4.6外花键作用齿厚量仪
外花键作用齿厚鼠仪示意图如图8所示。说明，
校对鎏规：
2素体
一指示装置，
图8外花键作用齿厚量仪示意图
4.7非全齿量仪基体的齿数选择
JB/T12641—2016
内花键实际以槽宽案仪基体和外花键实际齿厚量仪基体的齿数选择参考GB/T5106—2012规定的非全齿量规的齿数选择。
5要求
5.1外观
5.1.1量仪所有金属工作表面不得有锈、伤、毛刺等缺陷。5.1.2量仪非工作表面的镀、涂层及漆面应平整均勾，不得有脱落现象：各种标志和数应清晰、正确。
5.2相互作用
仪各部件应接牢、可靠，在正常使用过程不应松动、卡滞和脱落。5.3硬度及表面粗糙度
5.3.1量仪测量球测端的硬度不应低于-1037HV（或70HRC）：其他測量面的硬度不应低于655HV（或58HRC)，并逊逃行稳定性处理。5.3.2量仪测量部分的表面粗糙度不应大于Ra0.4μm。5.4检测力
量仪使用时，其检測力不应引起花键损伤或扭用。5
JB/T 12641—2016
5.5校对规
量仪校对规一般根据被测花键要素上下极限尺寸配备两个，校对规型式与单项公差参照GB/T51062012的姚定。
5.6示值变动性
最仪的示值变动性差值见表1。
表1量仪的示值变动性差值和示值误差分度圆直径D
1MD100
100150
150D≤180
5.7示值误差
量仪的示值误差见表1。
6检验方法
6.1示值变动性
示值变动性值
示值误差
单位为尝米
量仪在相同的工作条件下，以同一校对规作为输入值，连续测量10次，最大值与最小值之间的差值应符合表1的规定。
6.2示值误差
景仪以其中一个校对规校准值作基准，以另一校对规作为输入值，测量输出值与该组校对规差值的误关应符合表1的规定。允许使用等同]校对规的其他标准件进行示值误差检测。7标志与包装
7.1标志
7.1.1量仪及校对规上应标志：
a）制造厂名称或注册商标；
b）被检工件代号：
c）校对规实测尺寸。
7.1.2量仪产品包装盒上应标志：a）制造厂名称或注商标；
b）仪名称：
c）出广日期。
7.2包装
7.2.1量仪在包装前应经防锈处理，并要善包装，不得小现因包装不善导致在运输过程损坏的情况。G
JB/T12641-2016
2量仪应附有产品使川说明书及仪器附件。7.2.2
7.2.3量仪经检验符合合同要求和本标准要求的，应附有产品合格证。产品合格证.上应标有本标准的标准号和出国期。
