ICS 65.060.10
备案号：53669—-2016

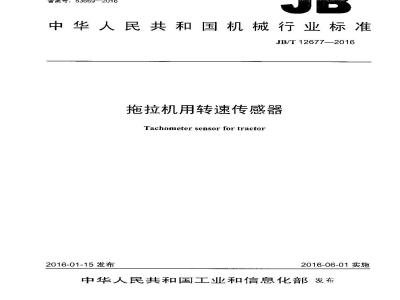

中华人民共和国机械行业标准
JB/T 12677—2016
拖拉机用转速传感器
Tachometer sensorfortractor
2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布前
规范性引用文件
要求，
一般要求
电镀层和化学处理层
基本性能参数
绝缘电阳，
耐温度变化
温度影响，
电压影响.
心源反向连接
电磁抗扰性，
电压干扰.
耐振动.
耐久性
耐盐雾
防水密封性
阻燃性（有出线）
插头与屯线拉脱力（有引出线）安装扭矩
4试验方法
试验条件
外形、安装尺小检查，
外观检查.
基本性能参数检验
绝缘电阻险测..
耐避度变化试验
温度影响试验
电压影响试验
电源反间连接试验
电磁抗扰性试验
电压干犹试验
耐振动试验，
耐久性试验
耐热雾试验.
防水密封性试验
.......................................JB/T12677—2016
JB/T 12677—2016
阻燃性试验，
4.17插头与电线拉脱力试验，
安装扭矩试验
5检验规则.
5.1合格文件和标记
5.2检验的类别
5.3）检验
5.4验收检验.
型式检验，
6标志、包装、贮存和保管
6.1标志．
传感器的外形示意图
-F扰芯压波形（A种和C种）
F扰电K波形（B种和D种）
传感器的安装尺小
表2带态下作环境条件
表3传感器的工作温度及贮存温度范围表4霍尔式传感器的作电范围
表5尔式传感器的基本电气性能参数.表6霍尔式传感器电压下扰试验参数，表7耐扫频振动试验严酷度等级
表8、耐随机振动试验严酷度等级.表9拉脱力侦，
YKAoNiKAca
本标准按照GB/T1.1一2009给出的规则起草。本标准中中国机械工业联合会提出。本标准由全国拖拉机标准化技术委员会（SAC/TC140）州LIJB/T12677—2016
本标准起节单位：浙江汽车仪表有限公司、福田雷沃国际重工股份有限公司、江苏省农业机械试验鉴定站、洛阳西苑车辆与动力检验所有限公司。本标准工要起草人：马敏杰、孟恋艳、马玉华、俞雪良、谢葆背、陈高。本标准为首次发布。
KAOiKAca
1范围
拖拉机用转速传感器
JB/T12677—2016
本标准规定了拖拉机门转速传感器（以下简称传感器）的要求、试验方法、检验规则、标志、包装、贴存和保籍。
本标准适用丁拖拉机用电磁式传感器和尔式传感器，其他型式的农业机械川传感器也可参照执行。
2规范性引用文件
下列文件对」本义件的应用是必不可少的。凡是注H期的用文件，仅注H期的版本适川于本文件。凡是不注日期的叫用文件，其最新版本（包括所有的修改单）适川下本文件GB/T2423.17电.I.电了产品环境试验第2部分：试验方法：试验Ka：盐雾GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样划GB4208一2008外壳防护等级（IP代码）GB/T8170数值修约规则与极限数值的表示和判楚GB17619机动车电了电器组件的电磁辐射抗扰性限值和测量方法GB/21437.2道路午辆由传导利耦合引起的电骚扰第2部分：沿电源线的电瞬态传导JB/T1I971拖拉机用线束
OCT625汽作用涂镀层和1化学处理3要求
3.1一般要求
3.1.1产品应满足下列要求：
a）传感器应符合本标准的要求，并应按经规定程批准的图样及设计文件制造：b）传感器的外形、安装尺见图1和表1；c）传感器采用的低电线束应符合JB【1971的规定：d）传感器首选不锈刚外壳。
安装竭纹
聚螺母
图1传感器的外形示意图
连接器
KAOMiKAca
JB/T12677—2016
d（蝶纹代)
常态工作环境条件见表2。
18--28
表1传感器的安装尺寸
MI6×1.5、M18×1.5
22、24、27
8～12
表2常态工作环境条件
相对溉度
传感器的「作温度及贮存温度范围见表3。表3传感器的工作温度及购存温度范围[作温度
-40~120
尔式传感器的工作电用范妞见表4。3.1.4
表4霍尔式传感器的工作电压范围最低
电镀层和化学处理层
贮存温度
-40~-125
最高电压
传感器涂镀层及化学处理层应符合OC625的规定，满足机使用环境的要求，在二年内不出现响外观的缺陷：
3.3外观
转感器外表前应光滑、无毛刺，保护层应均勾，无明显的气泡，斑点、锈蚀及悦落等缺陷，3.4基本性能参数
3.4.1在3.1.2规定的环境条件下，电磁式传感器感应端距离齿顶端（1士0.2）mm时，传感器输出信号电压峰峰值Vmp应不小下200mV，3.4.2在3.1.2规定的环境条件下，霍尔式传感器的基本电气性能参数见表5。2
KAOMiKAca
供电流lemA
输低V：V
翰高Vo
霍尔式传感器的基本电气性能参数表5
输小漏流co
L升时间机（10%到90%）
下降时间作（90%到10%）
丁作频率
T行隙
绝缘电阻
传感器各个接线端与外壳问的绝缘电H值应大：100MQ：3.6耐温度变化
JB/T12677—2016
传感器按表3所示的此存溢度进行耐温度变化试验后，外观应无异常，并应符合3.4的规定。3.7温度影响
传感器按表3所示的工作温度进行温度影响试验后，应符合3.4的规定。3.8电压影响
需尔式传感器按表4所示的工也账范围进行比压影试验时，成符合3.4的规定3.9电源反向连接
需尔式传感器应能承受1min上限电压的也源极性反接试验而不损坏，试验后应符合3.4的规起3.10电磁抗扰性
传感器的电磁辆射抗扰性应符合GB/T17619的规定：传感器按GB/T17619的要求进行电磁辐射抗挑性试验后，应符合3.4的规定。3.11电压干扰
霍尔式传感器的电用下扰试验可任选以下两项试验中的一种进行：在按表6给山的试验参数及图2和图3中所示的电压波形进行电儿1扰试验后，应符合3.4的规定；
-应符合GB/T21437.2的要求，
KAONIKAca
JB/F12677—2016
标陈电压
试验种类
表6霍尔式传感器电压干扰试验参数试验条件
400000
26 000
注1：A种和C种：指数函数形衰减正干扰心服。注2：B种和D种：指数隔数形减负向F扰心压。iHz
注3：：十扰压的最人（从到时间在以下)。注4：：为时间第数（电小从衰减至36.8%%所需的间）注5：为优电的频率，R，为上扰电压发生问路输出市阻值：电Vt
图2干扰电压波形（A种和C种）
电压V
图3干扰电压波形（B种和D种）
试验附加
100次
100次
心下扰
附加位置
电源璐Www.bzxZ.net
时间IS
时问s
KAONiKAca
3.12耐振动
3.12.1耐扫频振动
JB/T 12677—2016
传感器应能承受上下，左右、前后三个方向的扫频振动试验，试验参数见衣7。试验后，传感器结构应无松动、外观无明显变化，并应符合3.4的规定表7耐扫频振动试验严酷度等级
试验项H
卡频摄动
频率Hz
50 -200
200 -500
振幅mm
加速度m/s2
频速率otc/min
各方向试验时间
注1：表中的搬幅和圳速度适用于“z”方向，对」“”和“Y”方向，振情利加逮度值应除以2。注2：传感器固定方向的规定：将传感器制定在握动试验台并使其处于而常安装位置，注3：频率允许偏差：50IIz以下为±1Hz，人于50Hz时不超过其频率的2%。3.12.2耐随机振动
传感器应能承受土下、左右、前后二个方向的随机振动试验，试验参数见表8。试验后，传感器构成无松动、外观无明显变化，并应符合3.4的规定表8耐随机振动试验严酷度等级
试验项日
随机振动
频率Hz
功率谱密度PSDGiz
加速度m/s
注1：传感器固定问的舰定：将传感器固定准摄动试验台上并使其处正带安装位置。注2：预率允许偏差：60Hz以下为土1Hz，大于60Hz时不超过儿频率的2%3.13耐久性
传感器应能经受1000h速度交变循环试验，试验后应符个3.4的规是。3.14耐盐雾
各方司试验时间h
传感器盐雾应符合GBT2423.17的规定：传感器经受不少48h的耐盐雾试验后，应符合3.4的规定，腐蚀面积应不超过其表面积的10%。3.15防水密封性
传感器的防护等级应符合GB4208一2008中不低了1PX7等级的规定：进行试验后，传感器外观应无明显变化，性能应符合3.4的规定，绝缘电阻应符合3.5的规定，5
KAONiKAca
JB/T12677-2016
3.16阻燃性（有出线）
传感器的连接器、低小电线束经过次10的燃烧测试底，火焰在30s内熄灭，不应有燃烧物掉下。
3.17插头与电线拉脱力（有川出线）传感器所使用的低压电线束应符合JB11971的规定，插头与单根电线的连接以牢固，在规定的拉力下，不应有损伤或脱落现象，其拉脱力值应不小」表9的规定。表9拉脱力值
导体公称面积
3.18安装扭矩
控脱力
传感器安装螺纹与六方外壳之问的安装力知应为20N·m~25N·m。4试验方法
4.1试验条件
4.1.1传感器的输出值检验应在3.1.2规的环境条件下进行，4.1.2传感器在试验台上的安装位置应与使用车型中的实际安装位置相同，4.1.3试验用的电源为直流电源，其心压波纹系数不应大」0.1%。试验时的也源电压为13.5V±0.5V，只标准出压表的准确度不应低汀1.5级。4.1.4峰值电压测最用示波器准确度y不低2.5级，圆柱齿轮（模数2.75mm，齿宽7.5mm）的旋转应平稳，径间利轴向圆跳动应小」0.05mm。4.1.5测试环境温度的标准温度计精度应为t1℃4.2外形、安装尺寸检查
川通川量其进行检查。
4.3外观检查
外观检查时，应给了约300Ix的均句照度，目距500mm，用视宽检查法检查。4.4基本性能参数检验
4.4.1将电磁式传感器安装在专用试验台1，使传感器感应端与齿项端的间隙保持在1.0mm土0.2mm在齿轮的转动频率为22Hz时，用示波器测量输山信号电压峰峰值应符合3.4的规定，4.4.2将霍尔式传感器安装在专试验1.使传感器感端与齿顶端的问隙保持在1.0mm士0.2mm在齿轮转动后用电流表、示波器等设备测量传感器的基本电气性能参数，测试参数应符合3.4的规定。6
4.5绝缘电阻检测
JB/T12677—2016
将绝缘电阴表电压调至500V档位，黑色表笔搭作传感器的金属外壳上，红色表笔分别搭在传感器的备个接线端了上，各进行房时1min的试验，记录每次测试的绝缘电阻值：4.6耐温度变化试验
将传感器先后依次效入-40℃低温箱和125℃高温箱各保温1h，转换时问不超过30s，转换1次为一个循环，循环4次，然后将传感器在3.1.2规定的环境条件下放不少了4h，按4.4规定的方法检验其输山值。
4.7温度影响试验
4.7.1低溢影响试验：将传感器放入低温箱中，随箱降温至-40℃并保温2h后按4.4规定的方法检验输比值，然后将传感器在3.1.2规定的环境条件下放置不少」4h：再按4.4规定的方法检验其输出值。若条件不具齐，也可将产品迅速享出箱外即测试，且不应超过2min。4.7.2高温影响试验：将传感器放入高温箱，随箱升温至120℃并保温2h后按4.4规定的方法检验输出值，然后将传感器在3.1.2规定的环境条件下放置不少下4h，再按4.4规定的方法检验其输出值。若条件不具备，也可将产品速拿箱外立即测试，丑不应超过2min。4.8电压影响试验
将也源电调至表4所示的低（及高）电，分别按4.4规定的方法检验其基本电气性能参数。4.9电源反向连接试验
将电源电压的正、负极反向连接1miu，试验后按4.4规定的方法检验其基木电气性能参数。4.10电磁抗扰性试验
4.10.1试验点：试验吋，齿轮的转速为1000r/min4.10.2电磁辐射抗扰性试验按3.10的规定进行，试验盾按4.4规定的方法检验其基本电气性能参数。电压干扰试验
4.11.1试验点：试验时，齿轮的转速为1000r/min。4.11.2电下扰试验按3.11的规定进行，试验后按4.4规定的方法检验其基本电气性能参数4.12耐振动试验
将传感器固定在振动试验台1并使具处于止常安装位置，在不工作状态下进行试验。振动试验台的振动波形为正炫波，加速度波形失真不成超过25%。扫频应连续进行，频率随时问按指数规律变化，传感器按3.12规定的方法进行振动。试验后检否各部分零件有无松动和损坏，再按4.4规定的方法进行检验。
4.13耐久性试验
将传感器安装在专用装置]:，按500r/mi～~1000r/min的速度循环，循环周划为20s～30s，试验共进行1000h。试验时1「视检其各部分有无常变化，试验后，再按4.4规定的方法检验其输出值。4.14耐盐雾试验
按3.14的规定进行试验。试验检查其腐蚀而积，并按4.4规定的方法检验具输出值7
JB/T12677-—2016
4.15防水密封性试验
将传感器没池在1m深的水槽（100M2的去离子水）内30min，取出后F-燥的清洁布擦干，按4.4规定的方法检验其输出值。
4.16阻燃性试验
在3.1.2规定的坏境条件下，把传感器拧紧在实验台上。将传感器接线端水平拉直，将高为125mm，内焰为12.5mm的火焰放在接线端下力并与乘古方向成20”，使内焰顶端与按线端接触。火焰燃烧10s后移开5s，试验重复亢到接线端经过2次燃烧。试验要求传感器的接线端燃烧后，火焰在30：内熄灭，并不应有燃烧物掉下。
4.17插头与电线拉脱力试验
将传感器接线端了从扩套中取出固定住，测试仪的固定端与线束连接牢固，拉力设置为衣9规定的对值后持续1min进行拉拨，试验后检否线束有无松动、拉落或损伤现象，试验后按4.4规定的方泌进行检验。
4.18安装扭矩试验
将传感器安装螺纹固定在专用台面，刃扭力扳于测最产品六方外充与安装螺纹之问的力矩，读取数值，数值应符合3.18的要求，5检验规则
5.1合格文件和标记
传感器锁丝检验合格质方能出厂，并应附有产品质鼠合格证或标记。5.2捡验的类别
传感器的检验分为出」检验、验收检验和型式检验。5.3出厂检验
传感器的出」检验按下列项H顺序迹行：a）外形、外观检查；
b）安装、连接尺小检查：
）标志，基本性能检查。
5.4验收检验
传感器的验收检验应符合GB/T2828.1的以下规处：a）-般检脊水平I：
b）合格质量水平AQL=0.4~6.5。c）抽样方案按一次正带检查方案。其体AQ儿值、样本大小及检验项目由制造厂与川广双方协商确定5.5型式检验
5.5.1型式检验时机
有下列情况之·时，造！应行型式检验：8
