JB∕T 12842-2016 空调系统用辐射换热器
JB∕T12842-2016
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
ICS27.200
备案号：55149—2016

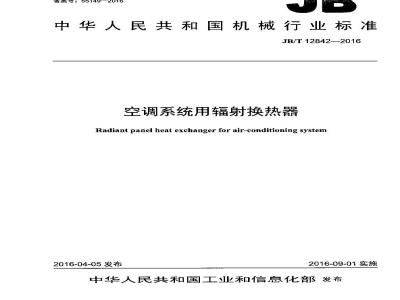

中华人民共和国机械行业标准
JB/T12842—2016
空调系统用辐射换热器
Radiant panel heat exchanger for air-conditioning system2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布前言．
2规范性引用文件
3术语和定义
4型式与基本参数
4.1型式.
4.2型号..
4.3基本参数
5要求
5.1一般要求
5.2性能要求，
6试验，
6.1试验条件..
6.2试验要求..
6.3试验方法.
7检验规则.
7.1出！检验
7.2抽样检验.
7.3型式检验.
8标志、包装、运输和贮存
8.1标志
8.2包装.
8.3运输和则存
附录A（资料性附录）
A.1型号表示方法
A.2型号示例
附录B（规范性附录）
试验间
负荷模拟器
辐射换热器的型号编制方法。
辐射换热器性能试验方法
太阳辐射模拟器
试验样品..
试验要求.
试验参数测量的要求
B.7供冷（热）量的计算.
B.8单位面积供冷（热）量的计算次
.......
附录C（资料性附录）单位面积供冷（热）量曲线c.1概述，
++++++++.
C.2：单位面积供冷（热）量和案内工作温度#试验样品进出水平均温度之差的关系JB/T12842—2016
JB/T12842—2016
单位面积供冷（热）量和室内参考点平均空气温度与试验样品进出水平均温度之差的关系C.3
单位面积供冷（热）最和室内参考点平均空气温度与试验样品有效表面的算术平均温度之差的关系，17内表面辐射模拟法的示总图
外环境强制对流模拟法的示意图，图B.3负荷模拟器结构示意图
各个面积的定义的示意图，
图B.5试验样品的有效积的示意图.图c.1
单位面积供冷（热）量曲线的示意图表1试验！况
表2试验用仪器仪表的型式及准确度表3供羚（热）量试验况参数的读数允差.表4检验项目，
衣B.1控划辐射换热器或加热冷却水盘管的设计参数EE
YKAoNiKAca
本标准按照GB/T1.1—2009绘出的规则起草。本标准出中国机械工业联合会提山。本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。JB/T12842—2016
本标准负责起草单位：合肥通用机械研究院、合肥通用环境控制技术有限贞任公司、人金（中国）投资有限公司、合肥通用机电产品检测院有限公司。本标准参加起草单位：北京奥太华制冷设备有限公司。本标准主要起草人：钟瑜、张秀平、张建强、纪蓉、李波、李灵、世超。本标准为首次发布。
-TTKAONiKAca
1范围
空调系统用辐射换热器
JB/T12842—2016
本标规定了空调系统用辐射换热器（以下简称辐射换热器）的术语和定义、型式与基本参数、要求、试验、捡验规则、标志、包装、运输和贮存。本标准适用于空调系统用的辐射换热器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用小本文件。GB/T191包装储运图示标志
GB6388运输包装收发货标志
GB/T10798热塑性塑料管材通用壁厚表GB/T13306标牌
GB/T 14976
GB/T 17791
流体输送用不锈钢无缝钢管
空调与制冷设备用光缝铜管
无缝铜水管和铜气管
GB/T 18033
GB/T18430.1一2007蒸气压缩循环冷水（热泵）机组第1部分：T业或商业用及类似用途的冷水（热泵）机组
GB/T18742（所有部分）冷热水用聚丙烯管道系统GB/T 18991
冷热水系统用热塑性塑料管材和管件GB/T18992.2冷热水用交联聚乙烯（PE-X）管道系统第2部分：管材GB/T19473.1冷热水用聚丁烯（PB）管道系统第1部分：总则GB门20250铝及铝金金连续挤压管CJ/T 17S冷热水用耐热聚乙烯（PE-RT）管道系统JB/T7249制冷设备术语
3术语和定义
JB/T7249界定的以及下列术语和定义适用于本文件。3.1
空调系统用辐射换热器radiant panel heat exchanger for air-conditioning system以辐射为主要传热方式向封闭空问、房间或区域供热（冷）的空调系统换热器。3.2
供冷（热）量thernal output
在规定的供冷（热）能力试验条件下，辐射换热器单位时间内从封闭空间、虏问或区域排除（放出）的热量，单位为瓦（W)。
KAONiKAca
JB/T 12842—2016
单位面积供冷（热）童thermaloutputforunit area在规定的供冷（热）能力试验条件下，单位面积的辑射换热器的供冷（热）量，单位为瓦每平方米(W/m2）
室内参考点空气温度，referenceairtemperature在指定位置用防辐射温度传感器测得的下球温度，单位为摄氏度（℃）。4型式与基本参数
4.1型式
4.1.1按结构型式分为：
一金属板式，代号为JSB
右客板式，代号为SGB：
塑料毛细管式，代号为SLG：
金属毛细管式，代为JSG。
4.1.2按安装型式分为：
吊顶式，代号为D：
地板式，代号为B；
侧装式，代号为C。
4.1.3按功能分为：
单冷型，代号为L；
单热型，代号为H;
冷热型，代号为A。
4.2型号
辐射换热器型号编制方法参见附录A4.3基本参数
4.3.1辐射换热器的名义供冷（热）工况见表1。表试验工况
试验条件
名义供冷”
名义供热
进水温度
水温度
注：每个负荷模拟器的负为：130W，共4个。室内参考点平均
空气温度！
外墙壁内老面米
均温度6
单位为摄氏度
内墙壁内表面平
均温度6
室内参考点平均空气温度为三个室内参考点空气温度的乎均值，三个温度测点分别位于距地板1.7m、1.1m和0.1m，试验间中心水半处
b试验间中，3面墙壁的内表而乎均温度接照内壁温度要求模拟，1而墙壁的内表而乎均温度按照外墙壁温度要求模拟，地板和关花板的内表面平均温度可按照内瑙整温度要求模拟。名义供冷工况试验时，应分别在模拟太阳射条件下和光模拟太阳射条件下进行测试2
-TYKAONIKAca
4.3.2辐射换热器的基本参数：
供冷运行时正常水温度范围：12～25℃：供热运行时正常水温度范围：30~65℃；一系统设计压力及运行压力范围由制造商明示。5要求
5.1一般要求
JB/T 12842—2016
5.1.1辐射换热器应符合本标准的要求，并应按经规定程序批准的图样和技术文件制造。5.1.2塑料毛细管式辐射换热器管材应符合GB/T10798、GB/T18742（所有部分），GB/T18991、GB/T18992.2、GB/T19473.1、CJ/T175的要求。5.1.3金属毛细管式辐射换热器管材应符合GB/T14976、GB/T17791GB/T18033、GB/T20250的要求。
5.1.4射换热器应无裂纹和严重的变形：表面喷涂层应均匀、色调致，无明显剂伤、锈斑、气泡和剥落。
5.1.5辐射换热器和所用连接件均应设置有效的防结露措施。5.1.6辐射换热器所用接头，配件宜可多次拆卸。5.1.7塑料毛细管式辐射换热器宜采用阻鼠管材。5.2性能要求
5.2.1耐压性和密封性
经耐压性利密封性试验店，辐射换热器的各部位及接头处应无泄漏利渗漏。5.2.2供冷（热）量
辐射换热器的实测供冷（热）量应不低于名义供冷（热）量的95%。5.2.3单位面积供冷（热）量
辐射换热器的实测单位面积供冷（热）量应不低下名义供冷（热）量的95%5.2.4水侧压力损失
辐射换热器的水侧压力损失实测值应不人于明示值的110%。6试验
6.1试验条件
6.1.1辐射换热器供冷（热）量试验的试验装置按附录B的规定：6.1.2辐射换热器的试验工况见4.3.1，辐射换热器按相应工况进行试验。6.1.3辐射换热器试验用仪器仪表应经法定计量检验部门检定合格，并在有效期内。其型式及准确度应符合表2 的规定。
TYKAONiKAca
JB/T12842—2016
温度测量仪表
辐照测量仪表
空k力测量仪表
流量测量仪表
间谢量仪表
质叠渊量仪表
表2试验用仪器仪表的型式及准确度型式
水银玻璃温度计，电阻温度计、防辐射温度计
热电偶
传感器
气压表、气压传感器
记录式、指示式、积算式
6.1.4试验工况参数的读数允差应符合表3的规定表3
最大变动幅度
平均变动幅度
6.2试验要求
进水温度
准确度
水温度及水温差：±0.1℃
空气温度：土0.1℃
热电码温度：±0.5℃
测定辐照量的±1.0%
静压差：±2.45Pa
测量流量的±1.0%
测定经过时间的土0.2%
测定质的±1.0%
供冷（热）量试验工况参数的读数允差水溢度
室内参考点平均
空气摄度
外瑙壁内表面
平均温度
单位为摄氏度
内墙壁内表面
平均滋度
6.2.1辐射换热器试验样品（以下简称试验样品）的有效换热面积不应小于其所在安装面面积的20%。试验样品最小边长不应小于1m,用-于地面或顶面安装的试验样品尺寸宜为长1.0m3.4m和宽1.0m~3.4m。用于侧面安装的试验样品尺寸宫为高1.0m~2m和宽1.0m～3.4m。试验样品按B.4的规定。6.2.2试验样品应按照制造厂的要求进行安装，并符合附录B的要求。6.3试验方法
6.3.1耐压性和密封性试验
辐射换热器在1.6MPa压力和环境温度不低于5℃的条件下，采用气压浸水方法进行耐压和密封性试验：
耐压试验时，保压至少5min
密封性试验时，保压至少1min。6.3.2供冷（热）量试验
试验样品按4.3.3规定的名义供冷（热）工况和附录B规定的方法进行试验，名义供冷工况试验时，应分别在模拟太阳辐射条件下和无模拟太阳辐射条件下进行试验，6.3.3单位面积供冷（热）量试验在6.32试验的同时，计算单位南积供冷（热）量，并参照附录C的规定绘制单位面积供冷（热）量曲线。
6.3.4水侧压力损失
在本标准6.3.2试验的同时，按GB/T18430.1一2007附录B的方法测定辐射换热器试验样品的水侧力损失。
TYKAONiKAca
7捡验规则
出厂检验
每台辐射换热器应做出厂检验，检验项目应按表4的规定。7.2抽样检验
JB/T12842—2016
7.2.1辐射换热器应从出厂检验合格的产品中拥样，检验项目和试验方法应按表4的规定。7.2.2逐批检验的抽检批量、抽样方案、检查水平及合格质量水平等由制造厂质量检验部门白行确定。7.3型式检验
7.3.1新产品或定型产品做革大改进，第一台产品应做型式检验，型式检验项目按表4的规定。7.3.2
辐射换热器在试验运行时如有故障，在故障排除后应重新进行检验。表4检验项目
·般要求
耐压性和密封性
供冷（然）最
单位面积供冷（热）重
水侧压力损失
出厂检验
注：“→”为需检项目，“”为不检项口。8标志，包装运输和贮存
8.1标志
抽样检验
型式检验
试验方法
8.1.1每台辐射换热器应在明显的部位设置永久性铭牌，铭牌应符合GB/T13306的规定。铭牌上应标示下列内容
制造厂的名称：
产品名称和型号：
主要技术参数；
品出厂编号；
制造年月：
8.1.2辐射换热器应在相应的地方（如铭牌、品说明书等）标注执行标准编号。8.2包装
8.2.1辐射换热器包装前应进行清洁处理，可充入十燥氮气,压力可控制在0.03MPa～0.1MPa范围内。各部件应清洁、干燥。
8.2.2辐射换热器包装内应附有随机文件。随机文件包括产品合格证、产品说明书和装箱单等，应防潮密封，并应包括以下内容：
a）产品合格证的内容应包括：
KAoNiKAca
JB/T12842—2016
-产品型号和名称；
一产品编号：
-制造厂名称和商标：
-检验结论：
-捡验员、检验负责人签章及日期。b）产品说明书的内容应包括：
产品型号和名称、适用范围、执行标准编号：规格租技术参数；
-产品的结构示意图：
一安装说明和要求；Www.bzxZ.net
使用说明、继修和保养注意事项。8.2.3
包装标志应符合GB6388和GB/T191的规定。辐射换热器包装箱上应有下列标志：-制造单位名称：
产品型号和名称：
净质量、毛质量；
外形尺寸：
小心轻放”“向上”“怕湿”和堆放层数等。8.3运输和贮存
8.3.1辐射换热器在运输和贮存过程中不应碰撞、倾斜、受雨雪淋袭。包装后的辐射换热器应贮存在汁燥丑通风良好的仓库中。8.3.2
A.1型号表示方法
附录A
（资料性附录）
辐射换热器的型号编制方法
辐射换热器型号表示方法按下列规定：JB/T 12842--2016
名义工况单位面积供冷/热量（W/m）一辐射管管径/管间距（mm）
T作压力（MPa）
有效辐射而积（m2）
外形尺寸（mm×mm）
功能型式
·安装型式
结构型式
A.2型号示例
SLG-D-A-700X200-1000-1-10/200-80/90:表示工作压力1.0MPa、名义供冷量80W/m2、供热量90W/m2的吊顶式冷热型塑料毛细管辐射换热器，其外形尺寸为700mm×200mm、有效辐射面积为1000m2，管径为10mm、管间距为200mm。7
JB/T12842—2016
B.1试验间
附录B
（规范性附录）
辐射换热器性能试验方法
试验间的温度模拟可以采用内表面辐射模拟法或外环境强制对流模拟法进行。B.1.1尺寸
试验应在密闭试验间中进行，试验间的地板面积应在：10.0m2~21.0m2范围内。试验间宽度与长度的比率应不小于0.5，试验间的高度应在2.7m～3.0m范围内：a）对于6.2.1规定的辐射换热器试验样品，推荐试验间尺寸为4m×4m×3m。试验间应有两面相对的内墙壁是可以移动的，可移动的内墙壁应满足试验样品的安装和卸载、试验间的修理和维护工作、试验问用空气处埋系统检查的要求。b）对于实际应用的辐射换热器宜按照实际应用情况确定试验间尺寸，并按本附录推荐的方法进行试验。
B.1,2外保温层和墙体结构
外保温层和墙体结构要求如下：a）采用内表面辐射模拟法进行温度模拟的试验间，其所有模拟内墙壁的外保温层的设计热阻Rw应不小丁1.5m2，K/W，且应与模拟外墙的外保温层绝缘：模拟外墙壁的外保温层的设计热阻R应不小于2m2·K/W，模拟地板的外保温层的设计热阻R应不小于为2m2·KW，模拟天花板的外保温层的设计热阻Rw应不小于3m2·K/W，该外保温层应从试验尚的顶部伸山垂直墙的外表面0.5m。采用内表面辐射模拟法的试验间示意图如图B.1所示。b）采用外环境强制对流模拟法进行温度模拟的试验间，墙壁、地板和天花板结构应符合民用建筑墙体要求，其外部隔间与外界接触墙体应隔热。采用外环境强制对流模拟法的试验间示意图如图B.2所示，
B.1.3 气密性
试验闻应具有良好的气密性以减少外界气流进入，在内外限差为50Pa时，试验间设计的外界空气渗入量不应超过0.8L/s·m2
B.1.4温度模拟
试验间各模拟内墙擎的设计热最输送能力均应不小于0.6kW。模拟外墙壁的设计热量输送能力应不小于1.3kW。模拟地板（或大花板）的设计热量输送能力应不小于1.0kW。试验间内空气不应有任何强制对流：
B.1.4.1内表面辐射模拟法
试验间所有表面覆盖控制辐射换热器或加热冷却水盘管，用于模拟试验问各墙壁、地板和天花板的内表面温度和室内参考点空气温度，试验问的各墙壁、地板和天花板的内表面温度应可以单独调节。试验间热冷却用水循环系统，由泵连接到控制辐射板或加热冷却水盘管回路的入口或比口。控制辐射换8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
