DB33T 2222-2019
基本信息
标准号： DB33T 2222-2019
中文名称：船载宽带卫星通信终端主要技术参数要求
标准类别：地方标准(DB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：498231
标准分类号
关联标准
出版信息
相关单位信息
标准简介
标准编号：DB33T 2222-2019
标准名称：船载宽带卫星通信终端主要技术参数要求
英文：Main technical parameters of shipboard broadband satellite communication terminal
标准格式：PDF
发布时间：2019-09-29
实施时间：2019-10-29
标准大小：604K
标准介绍:本标准依据GB/T1.1-2009给出规则起草
本标准由浙江省水产标技委提出并归口。
本标准起草单位：浙江中星光电子科技有限公司、中国电子科技集团公司第三十六研究所、中国电子科技集团公司第五十四研究所。
本标准主要起草人：田懂勋、赵丹华、万豪、胡唐生、魏凌、刘志勇、王海
本标准为首次发布。
1 范围
本标准规定了船载宽带卫星通信终端的系统组成、基本功能、主要技术参数、安装与维护等内容本标准适用于Ku频段甚小口径天线地球站(VSAT)船载宽带卫星通信终端
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T4208-2017外壳防护等级(IP代码)
GD22-2015电气电子产品型式认可试验指南
IEC60945-2002/Co11-2008海上导航和无线电通信设备及系统-通用要求-测试方法和要求的测试结果
IEC62388-2013海上导航和无线电通信设备及系统-船用雷达-性能要求、测试方法和要求的测试结果
3 术语和定义
下列术语和定义适用于本文件
船载宽带卫星通信终端
安装在船舶上，用于实现船舶与陆地进行通信的宽带卫星通信系统，简称系统。
标准图片预览
标准内容

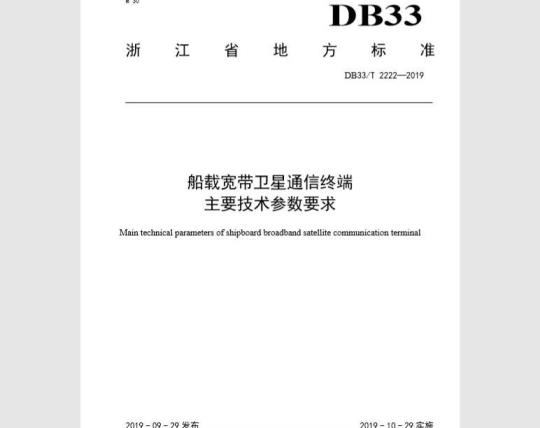

IcS33.060.99
DB33/T2222—2019
船载宽带卫星通信终端
主要技术参数要求
Main technical parameters of shipboard broadband satellite communication terminal2019-09-29发布
浙江省市场监督管理局
2019-10-29实施
2规范性引用文件
3术语和定义
3.1船载宽带卫星通信终端
3.2室外单元
3.3室内单元，
系统组成
般要求
船载卫星天线
上变频功率放大器
低噪声下变频器
卫星导航天线
卫星调制解调器
路由器
其他设备
基本功能
自动搜寻目标卫星
动态持续锁定卫星
接入卫星通信网络
互联网通信服务
提供WiFi信号
拓展外接设备：
上报位置数据
主要技术参数要求
6.1天线电性能
6.2天线控制性能
6.3其他性能
7安装与维护
7.1系统安装
7.2日常维护
附录A（规范性附录）
附录B（资料性附录）
其他性能.
试验方法
DB33/T2222—2019
本标准依据GB/T1.1-2009给出规则起草，本标准由浙江省水产标技委提出并归口。前言
DB33/T2222—2019
本标准起草单位：浙江中星光电子科技有限公司、中国电子科技集团公司第三十六研究所、中国电子科技集团公司第五十四研究所。本标准主要起草人：田懂勋、赵丹华、万豪、胡唐生、魏凌、刘志勇、王海。本标准为首次发布。
1范围
船载宽带卫星通信终端主要技术参数要求DB33/T2222—2019
本标准规定了船载宽带卫星通信终端的系统组成、基本功能、主要技术参数、安装与维护等内容本标准适用于Ku频段甚小口径天线地球站（VSAT）船载宽带卫星通信终端。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4208-2017外壳防护等级（IP代码）GD22-2015电气电子产品型式认可试验指南IEC60945-2002/Cor1-2008海上导航和无线电通信设备及系统-通用要求-测试方法和要求的测试结果
IEC62388-2013海上导航和无线电通信设备及系统-船用雷达-性能要求、测试方法和要求的测试结果
3术语和定义
下列术语和定义适用于本文件。3.1
船载宽带卫星通信终端
安装在船舶上，用于实现船舶与陆地进行通信的宽带卫星通信系统，简称系统，3.2
室外单元
安装在船舱外的设备。
室内单元
安装在船舱内的设备。
系统组成
4.1一般要求
DB33/T2222-2019
船载卫星通信终端系统由船载卫星天线、上变频功率放大器、低噪声下变频器、卫星导航天线、卫星调制解调器、路由器和电源等设备组成，4.2船载卫星天线
由抛物面天线、旋转结构、电机、主控板、传感器板、线缆和天线罩等部分组成。船载卫星天线能够自动控制天线转动，并根据外部载体的运动实时调整天线姿态，使天线始终朝向目标卫星的方向。4.3上变频功率放大器
用于将卫星调制解调器发出的射频信号进行上变频，频率调整到Ku波段发射范围，并对信号功率进行放大，通过天线发射出去。
4.4低噪声下变频器
用于将天线接收到的Ku波段信号进行下变频，并对信号进行滤波、放大处理，传递给卫星调制解调器进行信号解调。
4.5卫星导航天线
接收当前系统所在的位置信息。4.6卫星调制解调器
对射频信号进行调制/解调，实现射频信号与数字网络信号的转换。4.7路由器
连接卫星调制解调器，为其他设备提供WiFi信号，并拓展网络的硬件接口。4.8电源
采用直流或者交流输入，为系统提供电压稳定、功率足够的直流电流输出。4.9其他设备
用户可根据自身需求，选配以下设备：网络电话机。网络电话机接入路由器后，可通过卫星通信实现网络电话的功能；a）
网络摄像头。网络摄像头可实时采集船上的视频信息，并通过卫星通信网络传输至陆地；c)
无线接入点。无线接入点（AP）用于将WiFi信号拓展到路由器无法覆盖的区域；报警装置。船上使用的火灾报警、船体倾斜报警、有毒气体报警等装置，接入路由器后，可直d)
接将报警信号回传至陆地指挥中心。5基本功能
5.1自动搜寻目标卫星
系统开启后，船体处于静止状态或者航行状态时，船载卫星天线都应能够自动搜寻设定的目标卫星，直至天线对准卫星方向。
5.2动态持续锁定卫星
DB33/T2222—2019
船舶在航行过程中，船载卫星天线应能够自动适应船体的运动，实时调整天线的姿态，使天线始终锁定目标卫星，保证信号的正常传输。5.3接入卫星通信网络
系统完成对船载卫星天线和卫星调制解调器的设置，并锁定目标卫星后，应能自动接入卫星通信主站，实现系统入网。
5.4，互联网通信服务
在接入卫星通信网后，能提供互联网通信服务。5.5提供wiFi信号
应能提供WiFi信号，为接入设备提供互联网服务。5.6拓展外接设备
具备拓展外部网络连接的功能，让其他设备通过网线连接接入互联网。5.7上报位置数据
具备定时上报自身位置数据的功能。6
主要技术参数要求
6.1天线电性能
天线的电性能应符合表1的规定，试验方法参见附录A。表1
天线的电性能
技术参数
天线口径，cmwwW.bzxz.Net
RX频率范围，GHz
TX频率范围，GHz
天线发射增益（14.25GHz时），dBi天线接收增益（11.75GHz时），dBi驻波比
极化隔离度，dB
发射第一旁瓣电平，dB
每40KHz带宽最大轴偏EIRP谱密度，dB（W/40KHz）性能指标
10.70~12.75
13.75~14.5
≤-14
当2°≤≤7”时，≤33-251ogo
当7°<0≤9.2°时，≤12;
当9.2°技术参数
天线的电性能（续）
天线罩透波损耗（14.25GHz时），dB注：e为天线指向卫星的偏轴角
6.2天线控制性能
天线控制系统性能应符合表2的规定，试验方法参见附录A。表2
6.3其他性能
方位角范围，
俯仰角范围，。
极化角范围，“
方位跟踪速度，。/s
横滚跟踪速度，。/s
俯仰跟踪速度，“/s
跟踪精度，dB
系统其他性能符合附录B的要求。安装与维护
7.1系统安装
安装准备
天线控制系统性能
DB33/T2222-2019
性能指标
性能指标
≥675
≥180
室外单元包含船载卫星天线、上变频功率放大器、低噪声下变频器和卫星导航天线等：室内单元包含路由器、电源和其他选配外接设备：卫星调制解调器可根据不同的设计方案放在室外或者室内安装。7.1.2室外单元安装
7.1.2.1室外单元安装在船罗经甲板上，搬运至甲板的过程应注意对天线的保护。7.1.2.2选择安装位置时，应尽量避开罗经甲板上的其他物体对卫星信号的遮挡。7.1.2.3安装支架应牢固焊接，并在焊接处喷涂防护漆。7.1.2.4多余的线缆应进行捆绑固定。7.1.3
室内单元安装
室内单元安装在桌面或者墙面上，固定牢固。4
DB33/T2222-2019
7.1.3.2室内单元的供电应选择带有稳压功能的电源，并确保电源功率满足系统要求。7.1.3.3连接室外单元和室内单元的线缆接头应旋拧牢固7.2日常维护
7.2.1系统在使用过程中，应定期对安装支架进行检查，出现腐蚀或者松动情况时，应及时加强焊接并喷漆处理。
2、在罗经甲板上进行作业时，应避免尖锐物体碰触天线罩。7.2.2
A.1天线电性能测试
A.1.1天线增益、第一旁瓣电平
测试框图见图A.1。
频谱仪
打印机
附录A
（资料性附录）
试验方法
待测天线
信号源
标准天线
DB33/T2222—2019
图A.1天线增益、第一旁瓣电平、交叉极化隔离度、天线罩透波率测量框图测试步骤如下：
按照图A.1所示，连接好整个测试系统，使待测天线的波束中心对准发射天线，调整待测天线a
极化与发射天线极化匹配；
按照测试计划规定的频率、极化，发射天线发射单载波信号，并且缓慢地增加信号源发射功率，直至频谱仪监测的信号电平满足测试要求；固定天线俯仰轴，将天线方位轴逆时针旋转，至偏离波束中心90°的位置；注意开始和结束的口令，使天线通过波束中心，将天线方位轴顺时针转动至偏离中心90°的位置，天线回到中心，固定天线方位角度；将天线俯仰轴向下转动，偏离中心90°；注意开始和结束的口令，使天线俯仰轴从下向上转动，并通过波束中心，将俯仰轴转动至偏离波束中心90°的位置，然后将天线回到中心：处理测量数据，可获得第一旁瓣电平及3dB和10dB波束宽度及天线方向图；改换测试频率和极化方式，分别在10.75GHz、11.25GHz、11.75GHz、12.25GHz、12.75GHz、13.75GHz、14 GHz、14.25GHz、14.5 GHz重复第a)步至第g)步：利用下列公式，计算天线增益：G3
AZ3×EL3
AZ10xEL10
式中：
AZ3——方位3dB波束宽度：
EL3——俯仰3dB波束宽度：
G=10×lg
AZ10——方位10dB波束宽度；
EL10——俯仰10dB波束宽度：
G——待测天线增益。
电压驻波比
测试框图见图A.2。
网络分析仪
测试步骤如下：
G3+G10
船载卫星
通信终端
微波暗室
DB33/T2222--2019
......
图A.2电压驻波比测试框图
将被测样品安装在符合测量条件的微波暗室中，被测样品与测量系统连接方框图如图A.1所a
示，驻波比测量设备的标称阻抗为50Q；对测量系统进行校准：按照测试仪器的校准步骤进行系统校准，测试端的接口应与被测样品端b）
的接口相匹配：
将测量系统与被测样品相连接，在工作频率范围内进行驻波比的测量。测得的驻波比读数就是被测样品端口的驻波比，
A.1.3交叉极化隔离度
测试框图见图A.1。
测试步骤如下：
按照图A.1所示，连接好整个测试系统，使待测天线对准发射天线的波束中心，调整待测天线a
极化与目标极化匹配，使天线接收到的信号最大，用频谱仪记录此信号P1；将发射天线极化旋转90°，微调极化使待测天线所接收的交叉极化信号为最小，用频谱仪记录b)
此信号P2：
处理测量数据，P1与P2的差值即为天线交叉极化隔离度。c)
A.1.4天线罩透波损耗
测试框图见图A.1。
测试步骤如下：
a）测试系统开机预热并检查，将发射频率设置为14.25GHz；DB33/T2222—2019
在接收位置安装船载卫星通信天线（不加罩），旋转发射喇叭天线，测量船载卫星通信天线接b）
收到的最大功率为Po；
保持发射天线和被测天线位置不变，为船载卫星通信天线加上天线罩，旋转天线罩一周，测量船载卫星通信天线接收到的最小透射功率Pa：利用下列公式计算船载卫星通信天线罩的透波损耗LRadome:d)
LRadome = P, -Pa
式中：
LRadome——天线罩透波损耗；
Pa一一加天线罩时，被测船载卫星通信天线接收到的最小透射功率，dBmPo一一不加天线罩时，被测船载卫星通信天线接收到的功率，dBm。A.1.5每40kHz带宽最大轴偏EIRP谱密度按照下列公式计算每40kHz带宽最大轴偏EIRP谱密度：(4)
OffAxisEIRP。=10*1g(Puc)-10*1g(BW/40000Hz)-LpostBUc +G(e-PE)-LRadome ...... (5)式中：
e——轴偏角，。；
OffAxisEIRPe——轴偏角为e的轴偏EIRP谱密度，dB(W/4OkHz)；Puc—BUC的输出功率，W：
BW一一系统发射的载波带宽，Hz；Lpost-uc——BUC输出到天线输入端的损耗，取固定值0.2dB；PE一一天线跟踪时的指向偏差，取固定值0.5°；G(e-PL)
天线在(O-PE)角度的发射增益，dB；LRadome
天线罩的透波损耗，dB。
A.2天线控制性能测试
A.2.1转动范围
转动范围测试内容如下：
方位角转动范围。手动顺时针转动天线方位角，达到限位后，逆时针转动天线方位角，直至再a)
次碰到限位，至少能够转动675°。如果天线方位角没有限位，则顺时针或逆时针转动两周，天线应平稳转动：
俯仰角转动范围。手动控制天线俯仰角转动到下限位，观测俯仰角是否满足≤0°，然后再将俯仰角转动到上限位，观测俯仰角是否满足≥90°，天线应平稳转动：极化角转动范围。手动控制天线极化角转动到右限位，观测极化角是否满≤-90°，然后再将极c）
化角转动到左限位，观测极化角是否满足≥90°，极化角应平稳转动。A.2.2跟踪速度
测试框图见图A.3。
低噪声放大器
频谱分析仪
跟踪速度测试内容如下：
摇摆台
DB33/T2222-—2019
终端伺服控制
图A.3跟踪速度、跟踪精度测试框图方位跟踪速度。测试设备加电，天线控制单元启动正常，控制船载卫星通信终端与卫星建立通a
信，并能正常跟踪。设置摇摆台的方位轴转动速度为12°/s，启动摇摆台，观测船载卫星通信终端与卫星通信是否正常，并能实现自动跟踪：b)
俯仰跟踪速度。测试设备加电，天线控制单元启动正常，控制船载卫星通信终端与卫星建立通信，并能正常跟踪。设置摇摆台的俯仰轴转动速度为12°/s，启动摇摆台，观测船载卫星通信终端与卫星通信是否正常，并能实现自动跟踪：横滚跟踪速度。测试设备加电，天线控制单元启动正常，控制船载卫星通信终端与卫星建立通c
信，并能正常跟踪。设置摇摆台的横滚轴转动速度为12°/s，启动摇摆台，观测船载卫星通信终端与卫星通信是否正常，并能实现自动跟踪。A.2.3跟踪精度
测试框图见图A.3。
测试步骤如下：
将天线放置于摇摆台上，摇摆台静止不动，手动控制天线对准目标卫星，使接收信号最强，从a
频谱仪上读出此时天线接收信号电平值(Vo)：b)
使伺服控制系统进入稳定跟踪状态后，启动摇摆台，用频谱仪每隔10s记录接收的电平值V1，V2.....V20，共计20组数据
按下列公式计算天线接收到信标电平的误差均方根值△V：c
(Vi-Vo)
A.3电气安全试验
电气安全试验应按照以下方法进行：N
绝缘电阻测量按GD22-2015第2.3.3的方法进行：a
能源波动试验按GD22-2015第2.4.3的方法进行：b）
电源故障试验按GD22-2015第2.5.2的方法进行：9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
