首页 > 气象行业标准(QX) > QX/T 498-2019 地铁雷电防护装置检测技术规范
QX/T 498-2019

基本信息

标准号: QX/T 498-2019

中文名称:地铁雷电防护装置检测技术规范

标准类别:气象行业标准(QX)

英文名称:Technical specifications for inspection of lightning protection system for metro

标准状态:现行

发布日期:2019-09-18

实施日期:2019-12-01

出版语种:简体中文

下载格式:.zip .pdf

下载大小:1245351

相关标签: 地铁 雷电 防护装置 检测 技术规范

标准分类号

标准ICS号: 数学、自然科学>>07.060地质学、气象学、水文学

中标分类号:综合>>基础学科>>A47气象学

关联标准

出版信息

出版社:气象出版社

书号:135029-6070

标准价格:15.0

出版日期:2019-09-01

相关单位信息

起草人:李如箭、李京校、邱宗旭、李国梁、张磊、韩孟磊、黄晟、张翼、郭宏博、段弢、李一丁、陆茂

起草单位:北京市气象灾害防御中心、深圳市气象服务中心、湖北省防雷中心、四川省防雷中心、中铁二院工程集团有限责任公司

归口单位:全国雷电灾害防御行业标准化技术委员会

提出单位:全国雷电灾害防御行业标准化技术委员会

发布部门:中国气象局

主管部门:全国雷电灾害防御行业标准化技术委员会

标准简介

标准号:QX/T 498-2019
标准名称:地铁雷电防护装置检测技术规范
英文名称:Technical specifications for inspection of lightning protection system for metro
标准格式:PDF
发布时间:2019-09-18
实施时间:2019-12-01
标准大小:1672K
标准介绍:标准按照GB/T1.1-2009给出的规则起草
本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。本标准起草单位:北京市气象灾害防御中心、深圳市气象服务中心、湖北省防雷中心、四川省防雷中
心、中铁二院工程集团有限责任公司
本标准主要起草人:李如箭、李京校、邱宗旭、李国梁、张磊、韩孟磊、黄晟、张翼、郭宏博、段弢丁、陆茂 本标准规定了地铁雷电防护装置检测的一般要求、检测方法、检测内容及要求等
本标准适用于地铁雷电防护装置的检测
本标准不适用于地铁车辆雷电防护装置的检测
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件
GB/T21431—2015建筑物防雷装置检测技术规范
GB50057一2010建筑物防雷设计规范
TB/T2311-2017铁路通信、信号、电力电子系统防雷设备
3术语和定义
下列术语和定义适用于本文件
地铁 metro; subway
在城市中修建的快速、大运量、用电力牵引的轨道交通。列车在全封闭的线路上运行,位于中心城区的线路基本设在地下隧道内,中心城区以外的线路一般设在高架桥或地面上。
GB50157-2013,定义2.0.1]
运营控制中心 operation cer; trol center;OCC
调度人员通过使用通信、信号、综合监控(电力监控、环境与设备监控、火灾自动报警)、自动售检票等中央级系统操作终端设备、对地铁全线(多线或全线网)列车、车站、区间、车辆基地及其他设备的运行情况进行集中监视、控制、协调、指挥、调度和管理的工作场所,简称控制中心
GB50157-2013,定义2.0.46
本标准规定了地铁雷电防护装置检测的一般要求、检测方法、检测内容及要求等。本标准适用于地铁雷电防护装置的检测。本标准不适用于地铁车辆雷电防护装置的检测。


标准图片预览






标准内容

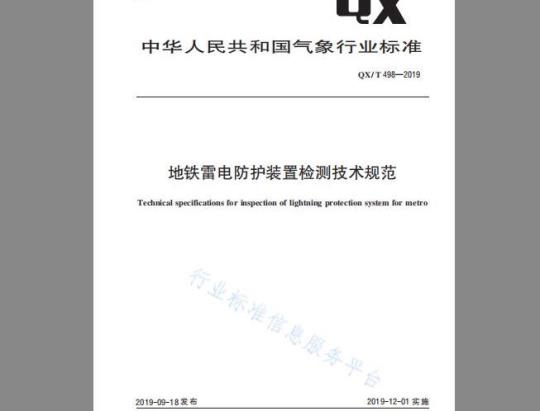

ICS07.060
中华人民共和国气象行业标准
QX/T498—2019
地铁雷电防护装置检测技术规范Technical specifications for inspection of lightning protection system for metro行业标准信息服务平台
2019-09-18发布
中国气象局
2019-12-01实施
行业标准信息服务平台
规范性引用文件
术语和定义
一般要求
检测方法
6检测内容及要求
附录A(规范性附录)
附录B(资料性附录)
参考文献
接地装置测试方法
地铁地下车站接地系统测试位置示意图QX/T498—2019
行业标准信息服务平台
QX/T498-2019
本标准按照GB/T1.1—2009给出的规则起草。本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。本标准起草单位:北京市气象灾害防御中心、深圳市气象服务中心、湖北省防雷中心、四川省防雷中心、中铁二院工程集团有限责任公司。本标准主要起草人:李如箭、李京校、邱宗旭、李国梁、张磊、韩孟磊、黄晟、张翼、郭宏博、段、李一丁、陆茂。
行业标准信息服务平台
1范围
地铁雷电防护装置检测技术规范本标准规定了地铁雷电防护装置检测的一般要求、检测方法、检测内容及要求等。本标准适用于地铁雷电防护装置的检测。本标准不适用于地铁车辆雷电防护装置的检测。2规范性引用文件
QX/T498—2019
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T21431-2015建筑物防雷装置检测技术规范GB50057—2010建筑物防雷设计规范TB/T2311—2017铁路通信、信号、电力电子系统防雷设备3术语和定义
下列术语和定义适用于本文件。3.1
地铁metro;subway
在城市中修建的快速、大运量、用电力牵引的轨道交通。列车在全封闭的线路上运行,位于中心城区的线路基本设在地下隧道内,中心城区以外的线路一般设在高架桥或地面上。[GB50157—2013.定义2.0.1]
运营控制中心operationrentroleenter;occ调度人员通过使用通信、信号、续告监控(电力监控、环境与设备监控、火灾自动报警)、自动售检票等中央级系统操作终端设备、对地铁全线(或全线网)列车、车站、区间、车辆基地及其他设备的运行情况进行集中监视、控制、协调、指挥、调度和管埋的工作场所,简称控制中心[GB50157—2013,定义2.0.46]3.3
车辆段depot
停放车辆,以及承担车辆的运营管理、整备保养、检查工作和承担定架修车辆检修任务的基本生产单位。
[GB50157—2013.定义2.0.54
parkinglot;stablingyard
停车场
停放配属车辆,以及承担车辆的运营管理、整备保养、检查工作的基本生产单位。LGB50157—2013,定义2.0.55
QX/T498—2019
站台门platformedgedoor
安装在车站站台边缘,将行车的轨道区与站台候车区隔开,设有与列车门相对应、可多极控制开启与关闭滑动门的连续屏障。
[GB50157—2013,定义2.0.51]
总等电位接地端子板
main equipotential earthing terminal board将多个接地端子连接在一起并直接与接地装置连接的金属板。[GB50343—2012.定义2.0.9]
局部等电位接地端子板(排)localequipotentialearthingterminalboard电子信息系统机房内局部等电位连接网络接地的端子板。[GB50343—2012.定义2.0.11]
雷电防护装置lightningprotectionsystem;LPS防雷装置
用于减少闪击击于建(构)筑物上或建(构)筑物附近造成的物质性损害和人身伤亡,由外部防雷装置和内部雷电防护装置组成。
注:改写GB50057-—2010.定义2.0.5。3.9
surgeprotectivedevice;SPD
电涌保护器
用于限制瞬态过电压和分泄电涌电流的器件。它至少包含有一个非线性原件。[GB50057—2010.定义2.0.29]
4一般要求
行业标准信息服务平
4.1检测项目
检测项目如下:
接闪器;
b)引下线;
接地装置:
等电位连接;
电涌保护器(SPD);
防雷类别。
4.2检测周期和时间
4.2.1投入使用后的线路应每年检测一次。4.2.2新建线路的检测宜在热滑试验之前,其中接地电阻检测应在车站主体结构完成之后且电气设备安装之前进行
4.2.3检测宜在冻土解冻后、雷雨季节到来前进行,不应在雷、雨、雪中或雨、雪后立即进行。2
5检测方法
5.1车站的接地电阻测试方法应符合附录A的要求,宜选用大型接地装置测试方法。QX/T498—2019
5.2车站内的金属构件、设备、线缆、屏蔽层和各种金属管道线槽与雷电防护装置的等电位连接,应按照GB/T21431—2015第5.7条规定测试5.3电涌保护器的检测方法应符合TB/T23112017第7.3.1.1条及第7.3.2.1条要求,6检测内容及要求
6.1防雷类别的确定
地上建筑物防雷类别划分应按照GB50057—2010第3章执行。6.2地上建筑物的接闪器、引下线6.2.1地上建筑物的接闪器、引下线的检测应按照GB/T21431—2015中5.2、5.3执行。6.2.2下列室外设备应在直击雷保护范围之内:冷却塔;
一天线;
一地铁徽标灯;
摄像机;
线缆。
保护范围应按GB50057—2010附录D计算。6.3接地装置
6.3.1地铁车站接地系统的接地电阻值应符合设计要求,检测方法见5.1。地铁车站接地系统测试位置示意图参见附录B
6.3.2检查电气、电子总等电信端子板的设置、数量,测量各总等电位端子板的接地电阻值,测量值应业标准
符合设计要求。
6.4等电位连接
倍息服务平台
6.4.1等电位连接导线和连接到接地装置的导体的最小截面应符合GB50057—2010表5.1.2的规定。
下列金属体可作为等电位连接基准点:6.4.2
由综合接地网引出的电气、电子总等电位接地端子板:各电子系统机房内的局部等电位接地端子板;一各变电室的环形接地带;
照明配电室内的接地母线:
机电设备预留的接地端子;
建筑物顶面的电气设备预留接地端子。6.4.3等电位连接的过渡阻值的测试采用空载电压4V~24V,最小电流为0.2A的测试仪器进行测量,过渡电阻值一般应小于或等于0.2Q6.4.4电气电子系统等电位连接的检测应符合下列规定:3
QX/T498—2019
电气电子设备与外部防雷装置之间满足间隔距离的要求;等电位连接网络形式的连接要求符合GB500572010中6.3.4第5、6、7款的规定。6.4.5检查下列位置金属体与防雷装置的等电位连接状况:进入车站和变电所的金属管线、其他金属体(不包含走行轨、接触轨及道床内的非指定回路上流动的电流收集网);
高架车站、地面车站、车辆段及停车场建筑物顶部金属体。6.4.6检测电气电子系统以下部位与等电位连接带(或等电位端子板)之间的连接状况、连接质量、连接导体的材料和尺寸:
配电柜(盘)内部的PE排及外露金属导体;UPS及电池柜金属外壳;
电子设备的金属外壳:
设备机架、金属操作台;
机房内部消防设施、其他配套设施金属外壳;线缆的金属屏蔽层;
光缆屏蔽层和金属加强筋;
金属线槽;
配线架;
防静电地板支架;
金属门、窗、隔断等。
6.4.7检测各车站区间下列设备与防雷装置的过渡电阻值:声屏障架;
灯杆:
摄像机支架;
天线杆;
-线缆架;
信号机:
控制箱;
电源箱;
信号箱。
6.5电涌保护器
中性线/地线),检查位置见表1。低压配电系统电涌保护器检套位置表1
建筑类型
控制中心
0.4kV低压开关柜室
机房名称
通信设备室、信号设备室、综合监控室、消防控制室、UPS机房、调度大厅等通信设备室、信号设备室、综合监控室、消防控制室等特殊或重要的电子设备机房建筑类型
低压配电系统电涌保护器检查位置(续)表1
机房名称
车辆段和停车场,主要包括列检库、信号楼、停车库、维修库、办公楼、变电所等
高架车站、地面车站、半地下车站、与地上区间相连的第一座地下车站、地面区间变电所、区间风井、主变电所此内容来自标准下载网
不与地上区间相连的地下车站
各单体内的0.4kV低压开关柜室或总配电室QX/T498—2019
通信设备室、信号设备室、综合监控室、消防控制室、UPS机房、信息管理机房等通信设备室、信号设备室、综合监控室、消防控制室等特殊或重要的电子设备机房0.4kV低压开关柜室
通信设备室、信号设备室、车站控制室、自动售检票室、计算机房、UPS机房、站台门控制室、电扶梯机房、环控电控室、照明配电室、水泵房等防雷箱或配电箱通信设备室、信号设备室、综合监控室、车站控制室等特殊或重要的电子设备机房0.4kV低压开关柜室
通信设备室、信号设备室、车站控制室、自动售检票室、计算机房、UPS机房、站台门控制室、电扶梯机房、环控电控室、照明配电室、水泵房等通信设备室、信号设备室、综合监控室、车站控制室等特殊或重要的电子设备机房摄像机、天线等信号及通信设备的控制箱、电源箱、检修箱为室外、室内外连通空间内的设备或设施直接配电的配电箱。主要包括室外的冷却塔、空调室外机、维修电源箱、灯具、广告灯箱、徽标等;车站室内外连通空间内的灯具、电梯、扶梯、水泵等;与地上区间连通的第一个地下区间内的配电箱等6.5.2低压配电系统SPD的检查及测试应符合TB/T2311-2017中6.2.1和7.3.1.1的规定。6.5.3检查并记录专用通信室及公安通信室内如下位置各级SPD的安装位置、安装数量、型号、主要性能参数:
有线通信子系统配线架上的避雷子单元;视频监控子系统柜内连接的各室外摄像机、控制信号线的接口处;出入口摄像机解码器箱内的视频、控制信号线的接口处;一时钟子系统柜内连接的室外天线和馈线;一广播子系统音频功率欣大器输出端;无线子系统室外天线射频端口
6.5.4检查车站、车辆段及停车场内信号机的防雷分线柜的安装位置、型号6.5.5电信和信号网络SPD的检查及测试应符合T3/T31-2017中6.2.3和7.3.2.1的规定。款服
6.6牵引电源
地上区间架空接触网,其避雷器设置间距应小于或等于300m;隧道两端的车站牵引电源隔离开关处:一为地上线接触网供电的隔离开关处。6.6.2首次检测应检查地上区间架空接触网的架空地线火花间隙设置,其间距应小于或等于200m。6.6.3检测避雷器、火花间隙接地端的冲击接地电阻,其值应小于或等于1026.6.4检查并记录直流馈线及负母线处雷电过电压吸收装置的安装位置、安装数量、型号和主要性能参数。
QX/T498-2019
A.1大型接地装置测试方法
A,1.1电流一电压表三极法:直线法附录A
(规范性附录)
接地装置测试方法
电流线和电位线同方向(同路径)放设称为三极法中的直线法,见图A.1。放线按A.1.3的要求,drG通常为0.5~0.6倍dcG。电位极P应在被测接地装置G与电流极C连线方向移动三次,每次移动的距离为dog的5%左右,若三次测试的结果误差在5%以内即可。A
说明:
兰在雄信
被试接地装量:
电流极;
电位极;
电位极与被试接地装置边缘的距离。服务
电流一电压表三极法测接地阳抗示意图图A.1
A.1.2试验电源的选择
A.1.2.1宜采用异频电流法测试接地装置的工频特性参数。试验电流频率宜在40Hz~60Hz范围,标准正弦波波形,电流幅值通常不宜小于3A。对于试验现场干扰大的时候可加大测过电流,同时需要特别注意试验安全
A.1.2.2如果采用工频电流测试接地装置的工频特性参数,应采用独立电源或经隔离变压器供电,并尽可能加大试验电流,试验电流不宜小于50A,并应特别注意试验的安全问题,如电流极和试验回路的看护。
A.1.3测试回路的布置
按下列要求布置测试回路:
QX/T498—2019
a)测试接地装置工频特性参数的电流极应布置得尽量远,见图A.1,通常电流极与被试接地装置中心的距离dcc应为被试接地装置最大对角线长度D的4~5倍;对超大型的接地装置的布线可利用架空线路做电流线和电位线:当远距离放线有困难时,在土壤电阻率均匀地区dcc可取2D.在土壤电阻率不均地区可取3D。d)测试回路应尽量避开河流、湖泊、道路口;尽量远离地下金属管路和运行中的输电线路,避免与之长段并行,当与之交叉时应垂直跨越。c)电流线和电位线之间都应保持尽量远距离,以减小电流线与电位线之间互感的影响。电流极和电位极的设置
按下列要求设置电流极和电位极:a)
电流极的接地电阻值应尽量小,以保证整个电流回路阻抗足够小,设备输出的试验电流足够大;如电流极接地电阻偏高,可采用多个电流极并联或向其周围泼水的方式降阻。b)
电位极应紧密而不松动地插人土壤中20cm以上。可采用人工接地极或利用不带避雷线的高压输电线路的铁塔作为电流极。c)试验过程中电流线和电位线均应保持良好绝缘,接头连接可靠,避免裸露、浸水,5试验电流的注入
试验电流的注入点宜选择单相接地短路电流大的场区里,电气导通测试中结果良好的设备接地引下线处,一般选择在变压器中性点附近或场区边缘。小型接地装置的测试可根据具体情况参照进行。A.1.6试验的安全
试验期间电流线不应断开,电流线全程和电流极处应有专人看护。2一般接地装置测试方法
标准信息服务平台
接地装置面积小于500cn时可采用一般接地装置测试方法测接地阻抗,测试仪接线示意图见图A.2。
QX/T498—2019
说明:
被试接地装置;
电流极;
电位极:
被试接地装置最大对角线长度:电流极与被试接地装置中心的距离:电位极与被试接地装置边缘的距离。图A.2接地阻抗测试仪接线示意图图A.2中的仪表是四端子式,有些仪表是三端子式,即C,和P2合并为一,测试原理和方法均相同,即电流一电压表三极法的简易组合式,仪器通常由电池供电,布线的要求参照三极法。行业标准信息服务平台
