QX/T 509-2019
标准分类号
标准ICS号:
数学、自然科学>>07.060地质学、气象学、水文学
中标分类号:综合>>基础学科>>A47气象学
关联标准
出版信息
出版社:气象出版社
书号:135029-6082
标准价格:15.0
出版日期:2019-10-01
相关单位信息
起草人:张晓春、赵飞、王垚、欧阳俊、杨素霞、王东华、刘雯、童华、李伟超、荆俊山、赵培涛、赵鹏、仝琳琳、孙俊英、张小曳
起草单位:中国气象局气象探测中心、北京市气象局、中国气象科学研究院、湖北省气象局、北京华云东方探测技术有限公司、北京迈特高科技术有限公司
归口单位:全国气候与气候变化标准化技术委员会大气成分观测预报预警服务分技术委会(SAC/TC 540/SC 1)
提出单位:全国气候与气候变化标准化技术委员会大气成分观测预报预警服务分技术委会(SAC/TC 540/SC 1)
发布部门:中国气象局
主管部门:全国气候与气候变化标准化技术委员会大气成分观测预报预警服务分技术委会(SAC/TC 540/SC 1)
标准简介
标准号:QX/T 509-2019
标准名称:GRIMM 180颗粒物浓度监测仪标校规范
英文名称:Specifications for GRIMM 180 particle concentration monitor calibration
标准格式:PDF
发布时间:2019-09-30
实施时间:2020-01-01
标准大小:1155K
标准介绍:GRMM180颗粒物浓度监测仪用于大气中不同粒径颗粒物的质量浓度和数浓度的测量。为确保观测数据的准确性和可比性,需要对仪器进行标校。为规范 GRIMM180颗粒物浓度监测仪的标校,特制定本标准
本标准规定了 GRIMM180顆粒物浓度监测仪标校的仪器原理与构成、技术指标、条件、方法和周期
本标准适用于 GRIMM180顆粒物浓度监測仪的首次标校、后续标校及修理后的标校2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件QX/T173-2012GRMM180测量PMw、PM1:和PM1的方法3术语和定义
下列术语和定义适用于本文件
可吸入颗粒物 inhalable particle
PNIe
空气动力学直径小于或等于10cm的气溶胶粒子
[GB/T311592014,定义3.6]
细颗粒
PM,s
空气动力学直径小于或等于2.5m的气溶胶粒子
[GB/T311592014,定义3.7
亚微米颗粒物 submicron particle
PM,.
空气动力学直径小于或等于1gm的气溶胶粒子
GB/T311592014,定义3.8]
本标准规定了GRIMM 180颗粒物浓度监测仪标校的仪器原理与构成、技术指标、条件、方法和周期。本标准适用于GRIMM 180颗粒物浓度检测仪的首次标校、后续标校及修理后的标校。
标准内容

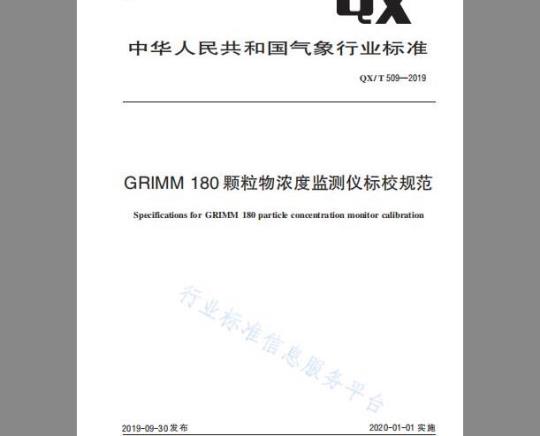

ICS07.060
中华人民共和国气象行业标准
QX/T509—2019
GRIMM180颗粒物浓度监测仪标校规范Specifications for GRIMM180particle concentration monitor calibration行业标准信息服务平台
2019-09-30发布
中国气象局
2020-01-01实施
行业标准信息服务平台
规范性引用文件
术语和定义
仪器原理及构成
标校技术指标
标校条件
6.1标校环境
6.2标校设备、设施和材料
7标校方法
般原则
标校前准备
外观检查
仪器内部检查与清洁
气路的气密性检查
仪器运行检查
标校前比对
流量检查与调节
激光电压检查与调节
过滤器检查
仪器标校
基本要求
流量标校
颗粒物质量浓度和数浓度阅值调整有效性检验
标校后比对
7.4标校结束
8标校周期
附录A(资料性附录)
附录B(资料性附录)
参考文献·
Grimm180颗粒物监测仪标校记录模板标校证书
QX/T509—2019
行业标准信息服务平台
本标准按照GB/T1.1—2009给出的规则起草。QX/T509-2019
本标准由全国气候与气候变化标准化技术委员会大气成分观测预报预警服务分技术委员会(SAC)TC540/SC1)提出并归口。
本标准起草单位:中国气象局气象探测中心、北京市气象局、中国气象科学研究院、湖北省气象局、北京华云东方探测技术有限公司、北京迈特高科技术有限公司。本标准主要起草人:张晓春、赵飞、王垚、欧阳俊、杨素霞、王东华、刘雯、童华、李伟超、荆俊山、赵培涛、赵鹏、全琳琳、孙俊英、张小电。行业标准信息服务平台
QX/T509-—2019
GRIMM180颗粒物浓度监测仪用于大气中不同粒径颗粒物的质量浓度和数浓度的测量。为确保观测数据的准确性和可比性,需要对仪器进行标校。为规范GRIMM180颗粒物浓度监测仪的标校,特制定本标准。
行业标准信息服务平台
1范围
GRIMM180颗粒物浓度监测仪标校规范QX/T509—2019
本标准规定了GRIMM180颗粒物浓度监测仪标校的仪器原理与构成、技术指标、条件、方法和周期。
本标准适用于GRIMM180颗粒物浓度监测仪的首次标校、后续标校及修理后的标校。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件QX/T173—2012GRIMM180测量PMlo、PM2.5和PM的方法3术语和定义
下列术语和定义适用于本文件。3.1
可吸入颗粒物
inhalableparticle
空气动力学直径小于或等于10um的气溶胶粒子。理信息服务平台
[GB/T31159—2014,定义3.6]]3.2
细颗粒物
finepaaticis
空气动力学直径小于或等手2.5m的气溶胶粒子。3.3
亚微米颗粒物
submicronparticle
空气动力学直径小于或等于1um的气溶胶粒子[GB/T31159—2014.定义3.8]
颗粒物质量浓度
particulatemassconcentration单位体积空气中颗粒物的总质量。注:常用单位为毫克每立方米(mg/m2)和微克每立方米(ug/m2)。3.5
particulatenumberconcentration颗粒物数浓度
单位体积空气中颗粒物的个数。注:常用单位为个每立方米(个/m)和个每立方厘米(个/cm)。1
QX/T509—2019
仪器原理及构成Www.bzxZ.net
GRIMM180颗粒物浓度监测仪器工作原理、构成及技术指标见QX/T173—2012中第4章的规定。5标校技术指标
GRIMM180颗粒物浓度监测仪标校应达到的技术指标要求见表1。GRIMM180颗粒物浓度监测仪标校技术指标要求表1
技术指标
PMio、PM2.5、PMi..质量浓度
颗粒物数浓度
相对湿度
大气压力
指待标校仪器与传递标准仪器间的最大允许误差6标校条件
6.1标校环境
最大允许误差
±3μg/m(≤500μg/m),±5%(>500μg/m2)±5%(>1个/cm)
设定流量值的士5%
6.1.1环境温度范围为20℃土5℃,相对湿度范围为20%~85%。6.1.2供电电源应具有良好接地·接地电阻不应大于42,宜配备具有稳压、滤波功能的不间断电源。6.1.3工作场所应清洁不应存效易燃、易爆和强腐蚀性物质,无强烈机械振动和电磁干扰6.1.4试验操作环境不应产生颗粒物污染。标准信
6.2标校设备、设施和材料
传递标准仪器应具有与待标校仪器相同的坊能、测要素和通道数;质量浓度和数浓度与上一6.2.1
级标准仪器间的允许误差不应大于土2.5%6.2.2标校塔应能持续、稳定地提供使颗粒物均匀悬浮的气流,配舌标校等体、空气压缩机及控制单元等;应能控制颗粒物的注人频次,空气压缩机的供气量不应小于40Lmir,具有气和过压保护功能:悬浮气流的流量应在(10士0.3)L/min范围内,相对湿度不应大于40%。6.2.3标准颗粒物应为多分散性颗粒物,粒径分布应能覆盖仪器有效测量粒径范围。6.2.4标准流量计的量程不应小于2.5L/min,允许误差不应大于士1%。6.2.5过滤器对颗粒物的过滤效率不应小于99%.承受压力不应小于0.1MPa。6.2.6气路检漏装置应由压力表、橡胶管、充气橡胶球、三通接头和排气阀等构成,压力表的量程不应小于40kPa,分辨力不应小于0.5kPa。6.2.7
颗粒物浓度监测仪标校软件应具有仪器参数配置、颗粒物注入时间和次数控制、阈值自动调节、数据采集与输出及图形显示等功能。QX/T509—2019
6.2.8应具备气路连接管及接头、温湿度模拟器、干洁空气或干洁压缩空气、去离子水、脱脂棉、无尘擦拭纸、螺丝刀工具等其他辅助设施。7标校方法
7.1一般原则
7.1.1应符合QX/T1732012中7.1的规定7.1.2应详细、准确记录标校过程的相关信息,包括起始和终止时间、操作内容等。7.2标校前准备
7.2.1外观检查
7.2.1.1仪器外观良好,外表面应无明显损伤7.2.1.2仪器标识完整,应具有名称、型号、序列号、制造厂名称、生产日期等标识。7.2.1.3仪器结构完整,各部件齐全,连接可靠。7.2.2仪器内部检查与清洁
7.2.2.1打开仪器顶盖,检查并使用干洁压缩空气小心清洁仪器内部灰尘7.2.2.2检查仪器内部各组部件及连接情况,确保各部件间的连接紧固可靠。7.2.2.3检查仪器内部气路过滤器,变黄发黑或污染较为严重时应进行更换。7.2.2.4检查仪器内部气体管路,应无漏气现象,必要时进行清洁。7.2.2.5用有一定压力(不应小于0.1MPa)的干洁空气清洁激光测量腔室。7.2.2.6用去离子水、脱脂棉和无尘擦拭纸小心清洁激光吸收阱和反射镜表面,避免划伤7.2.3气路的气密性检查
7.2.3.1将气路检漏装置的橡胶管出气口连接到仪器主机的进气口,堵住仪器内部过滤器的出气口。7.2.3.2将压力升至约0.01MPa,关闭排气阀,等候20,压力不应小于0.008MPa。7.2.4仪器运行检查
正确连接好仪器及相关部件,插上湿度模拟器,接通仪器电源开关,仪器应能通过自检,无7.2.4.1
异常报警和错误信息提示。
7.2.4.2仪器操作面板应能正常操作,显示部分应清晰、;采样泵应正常运行且无异常声响;除湿泵在启动时的真空压力显示应在(40~60)psi(磅每平方英+范周7.2.4.3传递标校仪器、空气压缩机、标校塔及配套设施、计算机及标校件等应能正常工作7.2.5标校前比对
7.2.5.1检查待标校仪器、传递标准仪器和数据采集计算机的时间并保持同步;将仪器数据输出的时间间隔设为一致。
7.2.5.2使待标校仪器和传递标准仪器的进气口高度保持一致,误差应小于1cm,仪器进气口间的距离应小于1m.仪器四周应气流通畅7.2.5.3使待标校仪器、传递标准仪器处于测量状态,同步运行数据采集软件7.2.5.4在实验室环境条件下,使仪器连续运行,时间不小于6h。3
QX/T509—2019
7.2.5.5对待标校仪器与传递标准仪器的测量结果进行比对分析,符合第5章中规定的技术指标时,待标校仪器可不进行标校;如质量浓度、数浓度和流量超出第5章中规定的技术指标,应按本标准规定进行标校,如温度、湿度和大气压力超出第5章中规定的技术指标,应对传感器进行检查或更换。7.2.6流量检查与调节
7.2.6.1在仪器进入测量状态后,将标准流量计串接在待标校仪器主机进气口处,稳定时间不小于2min,读取标准流量计和待标校仪器流量的数值。7.2.6.2调节待标校仪器流量到1.14L/min~1.26L/min范围内。7.2.7激光电压检查与调节
7.2.7.1记录并检查仪器光源打开和关闭时的电压差、仪器自检时光源打开和关闭时的粒子数以及光源的高、低电流等参数
7.2.7.2调节光源的高、低电压,使两个PM2.5通道的测量偏差不大于士2.5%。7.2.8过滤器检查
7.2.8.1将过滤器连接在仪器主机进气口,稳定时间不小于2min,读取仪器显示的PM1e质量浓度值7.2.8.2如PM.超过10ug/m或示值不稳定时,应对仪器内部管路、相关部件、气路的气密性等进行检查和处理。
7.3仪器标校
7.3.1基本要求
7.3.1.1待标校仪器应通过7.2规定的检查和测试。7.3.1.2调节标校塔内悬浮气体流量应在(10土0.3)L/min范围内。7.3.1.3标校塔上标准粒子瓶内添加的标准颗粒物不宜超过粒子瓶体积的80%。7.3.1.4标校塔出气口与传递标准仪器、待标校仪器进气口的连接应长度一致,并保持竖直。7.3.2流量标校
7.3.2.1各仪器稳定运行时间不应小下10min。7.3.2.2调节传递标准仪器流量到.17Lm~1.23L/min范围内。7.3.2.3调整待标校仪器流量与传递标准仪器流量致。7.3.3颗粒物质量浓度和数浓度阐值调整7.3.3.1调整待标校仪器所有通道的阅值与传递标准仪器的致。7.3.3.2向标校塔内注入标准颗粒物,稳定时间约1min。7.3.3.3检查传递标准器在PM2.5高电压通道、PM2.5低电压通道的测量信号数值是否接近40000,如数值小于32000,则重复7.3.3.2和7.3.3.3,7.3.3.4比较待标校仪器和传递标准仪器间对应两个PM2.5通道的测量偏差,调整待标校仪器的高、低激光电压使得测量偏差不大于士2.5%。7.3.3.5再次检查并确认标校塔上标准粒子瓶内的标准颗粒物是否充足,如不足应及时添加。7.3.3.6在标校软件控制下,系统将自动控制标准颗粒物的注入次数和稳定时间,并调整每个通道的阅值,使待标校仪器和传递标准仪器各对应通道的测量偏差不大于土2.5%。4
7.3.4有效性检验
7.3.4.1向标校塔内注入不小于5次的标准颗粒物,等待约1minQX/T509—2019
7.3.4.2待标校仪器和传递标准仪器进行PM1、PM2.5、PM.质量浓度以及数浓度同步测量的时间不应小于20min,测量结束后应给出二者的对比图表。7.3.4.3在7.3.4.2的数据中,以第一个通道的颗粒物数浓度接近1000个/cm时为起始时间,选取其后15min的数据进行偏差分析,如待标校仪器和传递标准仪器测量结果间的偏差不大于士2.5%,则通过标校有效性检验,完成标校;否则,应调整相应通道的阅值,并重复7.3.4.1至7.3.4.3,直至偏差不大于±2.5%。
7.3.5标校后比对
7.3.5.1待标校仪器完成标校后,应与传递标准仪器或已标校的同型仪器进行比对,如测量结果偏差大于10%,应重新进行标校。
7.3.5.2应按7.2.5的规定或利用标校塔进行同步比对。利用标校塔进行比对时,应打开标校塔的顶盖,并将标校塔顶部的过滤器移除或更换为大孔径过滤器。7.3.5.3仪器比对的连续运行时间不应小于6h。7.4标校结束
7.4.1分析标校和比对数据,做好标校记录,标校记录模板参见附录A,并制作标校证书,证书参见附录B。
告等。
整理所有标校相关资料并归档,包括记录表、各通道阈值、标校前/后比对数据和图形、标校报7.4.3按7.2.2.5的方法清洁待标校仪器的激光测量腔室。8标校周期
传递标准仪器的溯源周期不应超过3年;仪器的标校周期不应超过12个月,仪器进行维修或对测业标准信息服务平台
量结果有怀疑时,应及时进行标校5
QX/T509—2019
标校记录模板参见表A.1。
附录A
(资料性附录)
Grimm180颗粒物监测仪标校记录模板表A.1
传递标准仪器
序列号
Grimm180颗粒物监测仪器标校记录模板操作人
待标校
光室清洁操作
光学测量池及激光参数
Co_h(激光发射时的颗粒物零检计数)Co_d(激光关闭时的颗粒物计数)La_I(低能量激光的电流)
La_h(高能量激光的电流)
调节高激光E点
调节低激光O点
检修及相关操作:
激光调节
序列号
清洁前参数值
增大口
增大口
标校前各通道阈值记录
0.285gμm
标校后各通道阅值记录
清洁后参数值
减小口
减小口
