ICS65.060.99

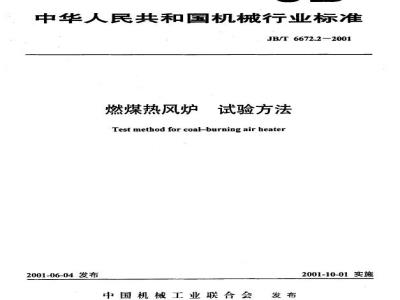

中华人民共和国机械行业标准
JB/T6672.2—2001
燃煤热风炉
试验方法
Testmethodforcoal-burningairheater2001-06-04 发布
中国机械工业联合会
2001-10-01实施
JB/T6672.2-2001
本标准是对JB/T6673—1993《热风炉试验方法》的修订。本标准与JB/T6673一1993相比,主要技术内容改变如下:将漏气、漏烟检查改为气密性试验检查;一副除了风阻消耗功率测定的内容;除了含尘浓度排放和黑度的其体方法,改为直接引用相关标准:修改了平均风压和平均流速计算公式及记录表格。本标准自实施之日起代替JB/T6673—1993。本标准的附录A、附录B和附录C都是标准的附录。本标准的附录D是提示的附录。
本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位:中国农业机械化科学研究院、中国农业工程研究设计院、中国农业大学、郑州市黄河锅炉辅机厂、上海新翔热风炉厂。本标准主要起草人:林金天、崔远勃、刘德望、赵淑梅、姜志伟。本标准于1993年首次发布,于2001年6月第一次修订。2
中华人民共和国机械行业标准
燃煤热风炉
试验方法
Test method for coalburning air heater本标准规定了热风炉性能试验方法。本标准适用于燃煤热风炉性能试验。引用标准
JB/T6672.2—2001
代替JB/T6673—1993
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时:所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T213—1996
煤的发热量测定方法
GB 474-1996
煤样的制备方法
GB/T5468—1991锅炉烟尘测试方法3试验准备及要求
3.1试验准备
3.1.1试验测定所使用的仪器、仪表见附录D(提示的附录)。在试验前应经过校验合格。3.1.2试验样机准备
a)热风炉设计数据按表1项目内容,数据记人表1:b)遵照使用说明书进行安装和调整热风炉各部件和辅机。3.1.3热风炉试验测定时,所使用的燃煤,应用基低位发热值,应为21~25MJ/kg之间,干爆无灰基挥发分不大于25%。
3.1.4试验测定前,应进行测量管道的安装及测温和测压点的布置,见附录A(标准的附录)。3.1.5正式测定前,应先做预备性的试验测定,检查试验测试装罩和仪器、仪表是否正带。3.2试验要求
3.2.1热风炉热效率,按正平衡法测定。3.2.2试验测定前,应做气密性试验检查。3.2.3每次试验测定,应在热风炉达额定的工况并稳定后开始,稳定时间(不包括升温时间)不少于Th。
3.2.4在试验测定开始前和结束前约15~20min,应做一次出渣清炉,使试验测定结束时与开始时的炉膜内煤层厚度及燃烧程度基本一致。3.2.5在试验测定期间,输出热风风门调节手柄应固定不动。3.2.6每次测定间隔时间
中国机械工业联合会2001-06-04批准2001-10-01实施
JB/T6672.2—2001
a)输出热风温度及进风温度,可每隔5min测定一次,数据记入表4;b)输出热风风压(动压、静压),每隔20min测定一次,数据记入表3。3.2.7试验时间:每次试验测定所需的持续时间(不包括3.2.3所规定的稳定时间)应不少于3h,中途不得停等,否则本次测试无效。3.2.8若换热效率测定试验进行三次,应取算术平均值。4试验内容和方法
4.1气密性检验方法
安装好全套换热器,补充必要辅助件,装上应该有的密封件,上紧规定的紧固件,装好进排气接口、气压表和截止阀。然后给烟气侧或空气侧充气,达到0.02MPa后,观察气压表上指针变化。4.2输出热风换热量测定与计算
4.2.1输出热风温度测定
4.2.1.1输出热风温度测点的布置当输出热风测量管道直径小于或等于250mm时,可在截面中心只测一点的温度,作为整个截面上的平均温度。当输出热风测量管道直径大于250mm时,应在截面上布置多点测量。测点布置方法,参照测压办法进行,见附录A。
4.2.1.2输出热风温度测定
可用热电阻温度计。它在测量管道截面上的布置应做记录,并列出布置图。测定数据记人表4。4.2.2输出热风流量测定与计算
4.2.2.1输出热风风压测定
用皮托管和倾斜微压计测定。在上述测点上分别安装皮托管(连着倾斜微压计),运行时同步测出各点风压并把测定数据记人表3。4.2.2.2大气压力和进风相对湿度测定大气压力果用空盒压力计测定。进风相对湿度测定,应将湿度计悬挂在进风温度计测量所在处。将测定数据的算术平均值记人表2。4.2.2.3输出热风平均流速计算
a)输出热风密度按式(1)计算,结果记人表2。p=2.176×10~
式中:e输出热风密度,kg/m*:H气体绝对压力,Pa:
273+\0.622+X
输出热风平均温度,℃(取测定周期内全部所测输出热风温度的算术平均值);进风湿含量按附录B(标准的附录)求出,kg/kg。b)输出热风平均风压按式(2)计算,结果记人表3。1
(2)
式中:Z
-i点微压计动压读数,Pa;
测点数:
试验期间测定的次数:
JB/T6672.2—2001
Z——测定截面上m点输出热风平均动压,Pa。c)输出热风平均流速按式(3)计算,结果记人表2。yz
式中:p—输出热风平均流速,m/s;K-—倾斜微压计常数因子;
K。—一皮托管系数,采用标准皮托管时K。=1,采用S型皮托管时K。*0.8~0.85。4.2.2.4输出热风流量按式(4)计算,结果记人表2。9、=3600vF
式中:9v-
输出热风流量,m*/h;
一热风测量管道截载面积,m*。4.2.3进风温度测定
将温度计悬挂在离进风口正前方约1m的避阳处,测定数据记人表4。4.2.4输出热风热量按式(5)计算,结果记人表2。Qyx=qP(C'pmof -Cpmofg)
式中:Qyx—输出热风换热量,kJ/h;一进风平均温度,℃C;
Clopms
(4)
温度:时输出热风平均定压质量比热容,按附录B中B2章求出,kJ/(kg·K):温度t。时进风平均定压质量比热容,按附录B中B2章求出,kJ/(kg·K)。4.3热效率测定与计算
4.3.1输人热量测定
4.3.1.1热风炉测定期间的燃煤量,用台释称重,每小时平均燃煤量记人表2。4.3.1.2燃煤的取样和缩制方法,按附录C(标准的附录)的规定。4.3.1.3燃煤的应用基低位发热值测定,按GB/T213规定的方法进行,结果记人表2。4.3.1.4输人热量按式(6)计算,结果记入表2。QGG=QDwB
式中:S0g-
输人热量,kJ/h;
燃煤应用基低位发热值,kJ/kg:一每小时平均燃煤量,kg/h。
4.3.2换热效率按式(7)计算,结果记人表2。Qyx
式中:n-
换热效率。
4.4噪声测定
JB/T6672.2—2001
在热风炉操作人员位置,离地面1.5m处,用声级计的计权网络A档测量噪声强度,取测量最大烟气排放和黑度测定
烟气含尘浓度及排放鼠测定按GB/T5468的规定进行。4.6超负荷运行试验
保持空气侧通道风机的转速不变,在提高最高输出热风温度15%的情况下,连续工作不少于2h。5试验报告
试验结束后,应将试验测定的数据汇总整理、分析,并提出试验报告。5.1
5.2试验报告内容应包括:
a)试验目的和概况;
b)试验条件(试验设备、试验装置等说明);c)热风炉简介(主要结构及技术参数)d)试验结果与分析;
e)存在间题及处理意见。
5.3热风炉试验测定的原始数据应存档备查。表1热风炉设计数据综合表
试验日期:
燃料种类
燃烧方式
换热器形式
总换热面积
炉排(蕙)面积
烟图高度
配套烟气风机型号、规格
输出最高热风温度
输出热风额定换热量
设计热效率
总装机容量
kJ/h(MW)
记录人:
设计数据
试验日期:
测试起止时间
进风相对疆度Www.bzxZ.net
环境温度
大气压力
输出热风密度
JB/T6672.2—2001
表2试验测定数据综合表
项目名称
输出热风平均温度
进风平均温度
输出热风平均流速
输出热风流量
输出热风换热量
小时燃煤量
燃煤应用基低位发热值
小时输人热量
热效率
换热器烟气人口温度
烟气排放湿度
烟气中水蒸气含量的体积百分比烟气平均流速
测定工况下烟气流量
标准状态下湿烟气流量
标准状态下干烟气流量
采样烟气体体积
烟尘黑度
烟气含尘港度
烟尘排敏量
m湿烟气h
Nm湿烟气/h
Nm2干烟气/h
标·升·干烟气
林格受黑度级
mg/Nm干烟气
热风炉输出单位热功率所消耗电功率值噪声
烟气侧或空气侧之间气密性状况W/MW
记录人:
测定数据
样机编号:
测定起止时刻:
大气压力:
微压计读数
测定人:
JB/T6672.2—2001
表3输出热风风压测定记录表
测定地点:
进风相对湿度:
静压:
记录人:
注:表3格式只适用于采用皮托管测量时用。测定日期:
气嵌条件:
输出热风温度:
表4输出热风平均温度及进风温度测定记录表被测样机编号:
试验测定地点:
试验测定日期:
试验测定起止时划:
总平均值
测定人:
气候条件:
进风相对湿度:
大气压力:
每副一次整个测量截面上的输出热风平均温度值℃
进风湿度
注明:
往明:
1测点布置图:
2测点位置(m):
3测量次数n
1圆形或矩形管道测点布置
及测点位置;
2测温元件型号及编号
记录人:
JB/T 6672.2—2001
附录A
(标准的附录)
测量管道和测压点及测温点在测量管道截面上的位置及等截面划分法A1测压点位置的选择
测定输出热风风压,专用的测量管道如图A1所示。在测点前要保持5D(D为测管的内直径)长度和测点后应保持3D的长度,在此管道内,应无任何障碍物存在。对矩形测量管道,以当量直径D,代替D,当量直径D=2ABI(A+B),A和B为矩形边长,如不满足上述要求时,则应增加测点数。出风
A2测点位置及数目
A2.1圆形截面的管道
图A1专用的测量管道及测点位置图将管道截面划分为适当数量的等面积同心圈环,各测点在环的等面积中心线上,如图A2所示。图A2圆形截面上测点分布示意图
