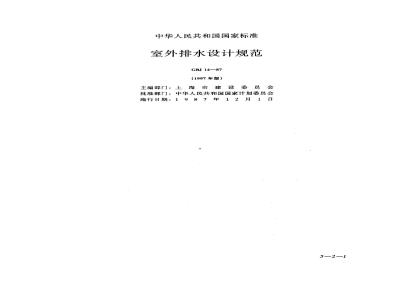

中华人民共和国国家标准
室外排水设计规范
GBI14-87
（1997年版）
主编部门：上　海　市　建
设委员会
批准部门：中华人民共和国国家计划委员会施行日期：1987年12月1日
5-2—1
工程建设国家标准局部修订公告第12号
国家标准《室外排水设计规范》GBJ14—87由上海市政工程设计研究院会同有关单位进行了局部修订，已经有关部门会审，现批准局部修订的条文，自1996年3月1日起施行，该规范中相应条文的规定同时废止。现予公告。
关于发布《室外排水设计规范》的通知计标【1987】666号
根据原国家建委（81）建发设字第546号《关于印发一九八二年至一九八五年工程建设国家标谁规范编制、修订计划的通知》，由上海市建委会同有关部门共同修订的《室外排水设计规范》TJ14-74（试行）已修订完毕，并已经有关部门会审。现批准订后的《室外排水设计规范》GBJ14—87为国家标准，自九八七年十二月日起施行。原《室外排水设计规范》T14－74（试行）自一九八七年十二月－日起中华人民共和国建设部
1997年12月5日
废除。
本规范由上海市建委管理，具体解释工作由上海市政工程设计院负责。出版发行由我委基本建设标准定额研究所负责组织。
国家计划委员会
一九八七年四月二十八日
修订说明
本规范是根据原国家基本建设委员会（81）建设字第546号通知，由上海市建设委员会负责主编，具体出上海市政工程设计院会同设计、大专院校等有关单位，对《室外排水设计规范》TJ14-74（试行）修订而成。
原规范自一九七四年试行以来，规范管理组按统计划，组织全国有关单位开展科研协作，进行了调查研究和必要的科学试验研究工作。在上述工作的基础上，在修订本规范过程中，规范编制组进一步进行了比较广泛的调查研究和重点测试工作，认真总结了国内外的科研成果和工程实践经验，参考并借鉴了国外的有关标准和资料，广泛征求了全国有关单位的意见，几经讨论修改，最后由我委会同有关部门审查定稿。
本规范共分八章和五个附录。这次订的主要内5--2 —-2
容有：增订了污水处理厂厂址选择和总体布置以及污泥处理构筑物两章，立体交叉道路排水、渠道、生物膜法、供氧设施和污泥回流设施五节等内容；修改了暴雨强度公式统计方法和重现期的选用，排水管道最小设计流速、管径和坡度，生活污水水质指标，以及消化池等处理构筑物设计参数；删去了按湿度饱和差法推求暴雨强度公式、酸磁污水：含氰污水、含铬污水、混合池、反应池、生活污水养鱼和平板型表面机械暖气器等有关内容。
本规范执行过程中，如发现需要修改或补充之处，请将意见及有关资料寄给上海市政工程设计院室外给水排水设计规范国家标难管理组，以便再次修订时参考。
上海市建设委员会
1987年2月4日
暴雨强度公式的参数
暴雨强度公式的参数
暴雨强度公式的参数
汇水面积
曝气池的BO)Ds容积负荷
曦气池的B3OID)s污泥负荷
水流深度
水力坡度
降雨强度
进水BODs
折减系数
曝气池内混合液悬浮固体平均浓度暴雨强度公式的参数
粗糙系数
截流倍数
设计重现期
设计流量
合流管中的工业废水量
溢流井以前的旱流污水量
合流管中的生活污水量
合流管中的设计雨水量
合流管的总设计流量
溢流井以后的旱流污水量
溢流井以后汇水面积的设计雨水量澄流并以后管段的流量
设计暴雨强度
水力半径
降雨历时
地面集水时间
管渠内雨水流行时间
曝气池容积
径流系数
5-—2--3
第一章　总则
第二章排水量
第·节生活污水量和工业废水量第三节雨水
第·节
第三节
第四节
第五节
第六节
第七节
第八节
第九节
第十·节
合流水量
排水管渠及其附属
构筑物
-般规定
水力计算
检查井
跌水井
水封井
出水口
立体交叉道路排水
倒虹管
第十二节
第四章
第·节
第三节
第五章
第六章
第三节
第四节
管道综合
排水泵站
·般规定
集水池
1电电1
污水处理厂的厂址选择和
总体布置
污水处理构筑物
·般规定
沉砂池
沉淀池
·般规定
（H）沉淀池
（II）斜板（管）沉淀池
（N）双层沉淀池
第五节生物膜法
·般规定
5—2 ---4
2—-5
-2—6
5—2-6
5—2—7
-2—8
5—2—8
5-2—8
5--2—8
5—2—9
5--2—9
2-—10
2—10
-2—10
-2—11
-2—11
5—2-11
5—2-11
5--2--12
5-2-12
5—2-12
（Ⅱ）生物滤池
（Ⅲ）生物转盘
（IV）生物接触氧化池
第六节
活性污泥法
（I）-般规定
（Ⅱ）曝气池
第七节
供氧设施
一般规定
（I）鼓风机房
第八节
第九节
第十节
回流污泥及剩余污泥
稳定塘
灌溉田
第十节
第七章
第一节
第二节
第三节
第四节
第五节
污泥处理构筑物
般规定
-2—12
5--2—13
5-2—13
-2-—13
5--2-13
5-2—13
-2—-13
-2—14
5--2-14
2—-14
-2—15
5—215
污泥浓缩池和湿污泥池5-2—15
消化池…
污泥干化场
污泥机械脱水
（I）般规定
（Ⅱ）真空过滤机，
（Ⅲ）压滤机
+* 5--2-—15
.... 5—2—15
.... 5-215
.... 5--2—15
...... 5--2-16
....... 5--2-16
第八章含油污水和含酚污水．5--2—16附录
附录三
附录三
附录四
暴雨强度公式的
编制方法
排水管道与其他地下管线
5--2—16
（构筑物）的最小净距
..... 5-2-16
生物处理构筑物进水中有
害物质容许浓度
...... 5—2-16
习用的非法定计量单位
与法定计量单位的
换算关系：
附录五本规范用词说明
附加说明本规范主编单位、
参加单位和主要
起草人名单
52--17
5—2—17
5---217
第一章 总
第1.0.1条为使我国的排水工程设计，符合国家的方针，政策、法令，达到防止水污染，改善和保护环境，提高人民健康水平的要求，特制订本规范。
第1. 0. 2条本规范适用于新建、扩建和改建的城镇、工业企业及居住区的永久性的室外排水工程设计，第1.0.3条排水工程设计应以批准的当地城镇（地区）总体规划和排水工程总体规划为主要依据，从全局出发，根据规划年限、工程规模、经济效益、环境效益和社会效益，正确处理城镇、工业与农业之间，集中与分散、处理与利用、近期与远期的关系。通过全面论证，做到确能保护环境，技术先进，经济合理，安全适用。
第 1. 0. 4 条
排水制度（分流制或合流制）的选择，应根据城镇和.工业企业规划、当地降雨情况和排放标准、原有排水设施、污水处理和利用情况、地形和水体等条件，综合考虑确定。同一城镇的不同地区可采用不同的排水制度。新建地区的排水系统宜采用分流制。
第 1. 0. 5 条 排水系统设计应综合考虑下列因素:、与邻近区域内的污水与污泥处理和处置协调。二、综合利用或合理处置污水和污泥。三、与邻近区域及区域内给水系统、洪水和水的排除系统协调。
四、接纳工业废水并进行集中处理和处置的可能性。五、适当改造原有排水工程设施，充分发挥其工程效能。第1.0.6条工业废冰接入城镇排水系统的水质，不应影响城镇排水管染和污水厂等的正常运行；不应对养护管理人员造成危害；不应影响处理后出水和污泥的排放和利用，且其水质应按有关标准执行。
第 1. 0. 7 条
工业废水管道接入城镶排水系统时，必须按水水质接入相应的城镇排水管道，污水管道宜尽量减少出口，在接入城镇排水管道前宜设量检测设施。第1. 0.8察排水,工程设计应在不断总结科研和生产实践经验的基础上，积极采用经过鉴定的、行之有效的新技术、新工艺、新材料、新设备，
第1. 0.9 系排水工程设备的机械化和白动化程度，应根据管理的需要，设备器材的质量和供应情况，结合当地具体条件通过全面的技术经济比较确冠。对操作繁重、影响安全、危害健康的主要工艺，应首先采用机械化和自动化设备。第1.0.10条排水工程的设计，除应按本规范执行外，尚应符合国家现行的有关标准、规范和规定。第 1. 0. 11条在地震，湿陷性黄土、膨胀土、多年冻土以及其它待殊地区设计排水工时，尚应符合现行的有关专门规范的规定。
第二章排水
第一节 生活污水量和工业暖水最第2.1.1条居民生活污水定额和综合生活污水定额应根据当地采用的用水定额，结合建筑内部给排水设施水平和排水系统普及程度等因素确定。可接当地用水定题的80%~90%采用。第 2. 1. 2 条β 生活污水量总变化系数宜按表 2. 1. 2 采用。工业企业内生活污水景、淋浴污水量的碘定，应第 2. 1. 3条
与国家现行的《室外给水设计规范》的有关规定协调。污水平均日流量《1/s）
总变化系数
生活污水量总变化系数
表 2. 1. 2
1100| 200 | 500 /≥1000
2.32.01.81.71.61.51.4
注，①当污水平均日流量为中间数值时。总变化系数用内祛求得2)当居住区有实际生活污水量变化资料时，可按实际数据采用,1.3
第2.1.4条工业企业的工业废水量及其总变化系数应根据工艺特点确定，并与国家现行的工业用水量有关规定协调。第2.1.5条在地下水位较高的地区，宜适当考患地下水渗入量。
第二节雨水量
第2.2.1条雨水设计流量应按下列公式计算：Q = q4F
雨水设计流量(L/s);
设计暴雨强度（L/s·ha)；
径流系数；
汇水面积（ha）。
注：当有生产溃水排入厕水管道时，应格其水量计算在内。(2. 2. 1)
第2. 2. 2条径流系数可按表 2. 2. 2-1 采用，汇水面积的平均径流系数按地面种类加权平均计算：区域的综合径流系数，可按表2.2.2-2采用。
径流系数
地面种类
各种屋面、混凝土和沥膏路面
大块石情酮路谢和沥青衰面处璟的磷石路面级配碎石路面
干砌砖石和碎石路面
非铺酚土地面
公困或绿地
综合径流系数
区域情况
0. 5 ~ 0. 8
0. 4~ 0. 6
设计景雨强度应按下列公式计算第 2. 2. 3条
167A,(1 + Clg P)
(t +b)n
式中國
设计暴雨强度（L/s·ha)；
-降雨历时（min）；
设计重现期(a)；
表 2. 2. 2-1
表 2. 2. 2-2
一参数，根据统计方法进行计算碘定。在具Ar,C、n、b-
有十年以上自动雨量记录的地区，景强度公式可按本规范附录一的有关规定编。
注，在自动丽量记激不足十年的地区，可参照附近气象条件相似地区的资料采用。第 2. 2. 4条
雨水管渠设计重现期，应根据汇水地区性质(广场、于道、厂区、居住区)、地形特点和气象特点等因素确定。在同一排水系统中可采用间一双现期或不同重现期。重现期一般选用0.5～3a，量要干道、量要地区或短期积水即能引起较严重，一般选用 2～5 a，并应与道路设计协调。后果的地区，
注：特别重要地区和次要地区可的情增减。第 2. 2. 5 条 雨水管渠的设计释雨历时，应按下列公式计算：t=t +mt2
5—2—5
降雨历时（min);
地面集水时间（min），视距离长短，地形坡度和地面铺盖情况而定，
\-般采用 5~15 min :
折减系数，暗管折减系数 m=2、明渠折减系数m=1.2:
管渠内雨水流行时间（min）。
注： 在断坡地区。 采用略管时折减系数 m - 1. 2 ~ 2 。第兰节合流水量
合流管道的总设计流量应按下列公式计算：第 2. 3. 1 条
Q, = Q, + Q, + Q, = Q: + Q,
-总设计流量L/s);
Q。---设计生活污水量(L/s),
-设T.业度水量（1./s)；
-设计雨水量（L/s)；
溢流井以前的旱流污水量（L/s)。(2.3.1)
第 2.3.2条溢流并以启管段的流量应按下列公式计算：(2.3.2)
Q' = (n。 + 1Q + Q, +Q
Q\，溢流井以后管段流量（L/s）武中
n。 ·截流倍数，即开始溢流时所截留的丽水量与旱流污水量之比：
溢流井以后汇水面积的设计雨水量（L/s)，溢流并以后的旱流污水量(1. /s)。第 2. 3. 3 条 裁流倍数 n。应根据早流污水的水质和水量及其总变化系数、水体卫生要求、水文、气象条件等因察经计算确定，般采用 1～ 5。
第 2. 3. 4条含流管道的雨水设计重现期可适当高于同一博况下的雨水管道设计重现期。
第三童
排水管渠及其附属构筑物
第一节一般规定
第 3. 1. 1 条 排水管渠系统应根据城市规划和难设情况统一布置，分期建设。排水渠应按远期水量设计。第 3. 1. 2 条管渠平面位量和高程，应根据地形、道路建筑情况、土质、地下水位以及源有的和规划的地下设施、施工条件等因素综合考虑确定。
第 3. 1. 3 条 管渠及其附属构筑物、管道接口和基础的材料，应根据排水水质、水温、冰冻情况、断面尺寸、管内外所受压力、土质、地下水位、地下水侵蚀性和施工条件等因素进行选挥，并应尽量就地取材。
第 3. 1. 4 条 输送腐蚀性污水的管渠必须采用耐离蚀材料、其接口及附润构筑物必须采取相应的防腐烛蚀措施，第 3. 1. 5 奈当输送易造成管内沉析的污水时，管巢形式和断面的确定，必须考虑维护检终的方便。第 3. 1. 6条厂区内的生产污水，应粮据其不同的回收、利用和处理方法设量专用的污水管道。经常受有害物质污染的场地的雨水，应经预处理后接入相应的污水管道。第 3. 1.7 案雨水管道、合流管道的设计，应尽量考虑自流排出。计算水体水位时，应同时考虑现有的和规划的水库等水利设施引起的水位变化情况。当受水体水位顶托时，应根据地区氧要性和积水所造成的后果，设量潮门、阐门或泵站等设随。第 3. 1. 8奈 设计荫水管桑时，可结合城市规划，考密利用湖泊、池塘谢蓄雨水，
第 3. 1. 9 条 污水管巢系统上应设置事故排出口。5—-2- 6
第 3. 1. 10 条水管道系统之间或合流管道系统之间,可根据需要设量连通管。 必要时可在连通管处设望闭撑或阐门。连通管及附设闸并应考虑维护管理的方便。第3.1.11条设计污水管渠时，对每一独立系统或设重泵站的管道，宜在总出口处设量计量设施。第二节 水力计算
第 3. 2. 1 条排水管渠的流速、应按下列公式计算：VElRtt
式中v-
一流速（m/s)
R—-水力半径(m);
1—水力坡降，
粗糖系数。
管渠粗糖系数宜按表 3. 2. 2 采用。第 3. 2. 2 条
管摄组糖系数
管操类别
石棉水泥管、铜管
商土营、坤铁管www.bzxz.net
混最土管、橱菇混衰土
情水混砂浆抹面巢过
粗储系数
0.D120.014
0. 013~ 0. 014
管巢类
某酮砖娠道
装砌块石晕道
干础块石囊道
土明菜
(包括带草皮）
表 3. 2. 2
组糖系数
0. 020 ~ 0. 025
0. 0250. 030
第 3. 2. 3 案排水管竭的最大设计充满度和超高，应遵守下列规定：
一、污水管道应按不满流计算、其最大设计充满度应按表3.2.3采用。
二、 雨水管道和合流管道应按满流计算。最大设计充滴准
管径致显高(mm）
200~300
350~450
50~900
表 3. 2. 3
最大设计充调度
注；在计算污水管道充滴度时，不包疑体裕或短时间内爽然增加的考水量，但当管径小于或等于 300 m 时，应按谢流复核。三、明渠超高不得小于 0. 2 m。第 3. 2. 4 条排水管道的最大设计流速，应遵守下列规定：一、金属管道为10 m/sl
二、非金属管道为 5 m /s。
排水明渠的最大设计流速应遵守下列规定第 3. 2. 5 素
一、当水流深度为 0. 4 ~1. 0 m 时，宜按表 3. 2. 5 采用。明瑞景大设计流意
明渠换别
粗砂观血性粉粘土
粉质粘土
石灰普或中砂岩
草皮护面
干翻块石
浆碘块石酸浆响病
混凝土
表 3. 2. 5
最大设计流速(m/s)
二、当水流深度在 0. 4~~1. 0 m 范圖以外时,表 3. 2. 5 所列最大设计流速应乘以下列系数：
1. 0h<2. 0 m
h≥2.0 m
往： h 为水瀛度。
第3. 2. 6条排水管渠的最小设计流速，应遵守下列规定：一、污水管道在设计充满度下为 0. 6 m /s。往；合有全属、矿显体或重随资照的生产污水管理。其最小设计流速宜适当加大
雨水管道和合流管道在满流时为 0. 75 m/s。二、
三、 明渠为 0. 4 m/s。
注，0当起点污水管段中的流遗不船清足以上规定时，应符合本规落第 3. 2. 9条要求，
( 投计流速不滴足最小圾计试遵时，应增设清激措殖,第 3. 2. 7 系
按表3.2.7采用。
生活污水压力输泥管的最小设计流速，一般可压力输泥管最小设计流癌
污魂含水率（%）
第 3. 2. 8条
第 3. 2. 9 条
3.2.9采用。
海水管
酮水管和合泌管
两水口连接管
压力输混管
表 3. 2. 7
最小设计值速(m/a)
管径 300 ~ 400 mm
管径15~~250mm
压力管道的设计流速宜采用0.7~1.5m/s。管道的最小管径和最小设计坡度，宣按表最小等径和最小设计效度
在街坊和厂区内
在衡道下
最小管径（mm）
表 3. 2. 9
最小设计被度
注：1>管道坡度不骼满足上述要求时，可的情减小。但应有防激、清淤携值,②自流输泌管道的最小设计缓虚直采用 0. 01 第 3. 2. 10 条
管道在坡度变陡处，其管径可根据水力计算确定由大改小，但不得超过2级，并不得小于最小管径。第三节管
第 3. 3. 1 察各种不同直径的管道在检查并内的连接，宜采用水面或管顶平接。
第 3. 3. 2 条 管道转弯和交接处、其水流转角不应小于 90°.注，当管径小于等于 300 mm,肤水水头大于 0. 3 m 时，可不爱此限制,第 3. 3. 3 系 管道基础应根据地质条件确定、对地基松软或不均勾沉降地段，售道基础或地基应采取加固措施，管道接口应采用柔性接口。
第 3. 3. 4条设计合流管道时，应防止在压力流情况下，使接户管发生倒灌。
第 3. 3. 5 条
第 3. 3. 6 条
污水管道和合流管道应根据需要设通风设施。管顶最小覆土厚度，应根据外部橘载，管材强度和土的冰冻情况等条件，结合当地埋管经验确定。在车行道下，一般不宜小于0.7m
注：当土的冰琼线很（或冰冻线显探但有保温措随)，且管道保证不受外部荷数损坏时，其覆土厚度可的情减小。第3.3.7条冰冻层内污水管道埋设深度，应根据流量、水温，水流情况和敷设位置等因素确定，一般应符合下列规定
无保温措施的生活污水管道或水温与生活污水接近的工业度水管道，管底可埋设在冰冻线以上0.15m、有保温措施或水温较高的管道，管底在冰冻线以上的距离可以加大，其数值应根据该地区或条件相似地区的经验确定。第3.3.8条在冻冻层内埋设丽水管道，如有防止冰冻膨胀破坏管道的措施时，问埋设在冰冻线以上。第 3. 3. 9 条 设计压力管时，应考虑水锤的影响。在管线的高点以及每隔定距离处，应设排气装置；在管线的低点以及每隔一定距离处，应设排空装置。第3.3.10条承插压力管避应根据管径、转弯角度、试压标准和接口的麻擦力等因素，通过计算确定是否在垂直或水平方向转湾处设置支墩。
第 3. 3. 11条
压力管接入自流管渠时，应有消能设施。巢四节检查井
检查并的位置，应设在誉道交汇处、转弯处、管第 3. 4. 1条
径或坡度改变处、跌水处以及直线管段上每椭一定距离处，注：结合地区规划，在规划建筑物附近食预留检查并。增设预留支管，第3.4.2条检查并在直线管段的最大间距应根据具体情况确定，一般宜按表3.4.2采用。
第3.4.3条检查并各部尺寸应符合下列要求：“、并口，井简和井室的尺寸应便于养护和检，胆梯和脚离的尺寸、位置应便于检修和上下安全：二、检修室高度在管道埋深许可时一-般为1.8 m，污水检查井由流槽顶起算，雨水（合流）检查井由管底起算。检查并最大间距
管径或喂净高
200~-400
500700
8001000
1100~1500
>1500,且≤2 000
污水管道
表3. 4.2
最大间距（ml）
雨水（合流）管建
注; 管径或情渠净高大于2 00 mm 时。检查并的最大间距可适当增大,期 3. 4. 4 条
检查井井底宜设流槽。污水检查井流项可与0.85倍大管管径处相平，雨水（合流）检查井流槽可与0.5倍大管管径处相平。流槽项部宽度宜满足检修要求。第 3. 4. 5 条在管避转弯处、检查并内流槽中心线的弯曲半径应按转角大小和管径大小确定，但不宜小于大管管径。第3.4.6象位于车行遭的和经常启闭的检查并，应采用筹铁并盖座。在道路以外时，根据具体情况可高出地面，第 3. 4. 7 条
可设量阐槽。
第 3. 4. 8条
超过3条。
在污水干管每隔适当距离的检查井内。需要时接入检查井的支管（接户管或连接管）数不宜第五节跌水井
管道跌水水头为 1 ～ 2 m 时,宜设跌水并，跌水第 3. 5. 1 条
水头大于2.0m时，必须设跌水井。管道转离处不宜设跌水井。第 3. 5. 2 素
跌水井的进水管管径不大于200mm时，--次5-2— 7
跌水水头高度不得大于6m；管径为300~400mm时，一次不宜大于 4 Tn。跌水方式一般可采用竖暂或矩形竖槽。管径大于 400mm时，其一次跌水水头高度及跌水方式应按水力计算确定。第六节 水 封 井
第 3. 6. 1 素
当生产污水能产生引起爆炸或火灾的气体时！其管道系统中必须设置水封井。水封并位置应设在产生上述污水的排出口处及其干管上每隔适当距离处第3. 6.2条水封深度应采用0. 25m，并上宜设通风设施，井底应设沉泥槽。
水封井以及间“管道系统中的其它检查井，均第3. 6. 3条
不应设在车行道和行人众多的地段，并应适当远离产生明火的场地。
第七节 雨 水 口
第3.7.1条雨水口的型式、数量和布置，应按汇水面积所产生的流量、雨水门的泄水能力及道路型式确定！第 3. 7. 2条雨水口间距宜为 25~50 m。连接管串联雨水口个数不宜超过 3 个。雨水口连接管长度不宜超过 25 m。注：低注和努积水地段，应根据需要适当增加两水口第3.7.3条当道路纵坡大于0.02时，雨水口的间距可大于50 m，其型式、数量和布置应根据具体情况和计算确定。坡段较短时可花最低点处集中收水，其雨水口的数量或面积应适当增加。第3.7.4条雨水口深度不宜大于1m，并根据需要设量沉泥槽。遇特殊情况需要浅埋时，应采取加固措施。有冻胀影响地区的丽水口深度，可根据当地经验确定。第八节出水口
第3.8.1条排水管渠出水口的位置、型式和出口流速，应根据排水水质、下游用水、水体的流量和水位变化幅度、稀释和自净能力、水流方向、波浪状况、地形变迁和气象等因素确定。第3.8.2条、出水口应采取防冲、消能、加固等措施；当伸入河道时，应设置标志。
第 3. 8. 3 条 有冻胀影响地区的出水口，应考虑用耐冻胀材料砌筑，出水口的基础必须设置在冰冻线以下。第九节立体交叉道路排水
第3.9.1条立体交叉道路排水应排除汇水区域的地面径流水和影响道路功能的地下水，其形式应根据当地规划、现场水文地质条件、立交型式等工程特点确定第3. 9. 2 条立体交叉排水的地面径流量计算，宜符合下列规定：
一、设计量现期为 1~5 &，重要部位宜采用较高值，同一立体交又工程的不同部位可采用不同的重现期；二、地面集水时间宜为 5～10 min；三、径流系数宜为 0. 8~1. 01
四、汇水面积应合理碘定，宜采用高水高排、低水低排互不连通的系统，并应有防止高水进入低水系统的可靠措施。第3.9.3条立体交叉地道排水宜设独立的排水系统，其出水口必可靠。
第 3. 9. 4 条
当立体交叉地道工程的最低点位于地下水位以下时，应采取排水或降低地下水位的措施。第十节 例 虹 管
第3.10.1条
通过河道的倒虹管，一般不宜少于两条，通过谷地、早沟或小河的倒虹管可采用一条。注：通过障评物的例虹管，尚应符合与该障碍物相交的有关规定，第3.10.2条倒虹管的设计应符合下列要求：5—2 8
一、最小管径宜为200mm；
二、管内设计流速应大于 0. 9 m/s，并应大于进水管内的流速，当管内设计流速不能满足上述要求时，应加定期冲洗措施，冲洗时流速不应小于 1. 2 m/s 。三、倒虹管的管顶距规划河底-般不宜小于0.5m，通过航运河道时，其位置与管项距规划河底距离应与当地航运管理部门协商确定，并设置标志，避冲刷河床应考虑防冲措施；四、倒虹管宜设量事故排出口。第3.10.3条合流管道设倒虹管时，应按旱流污水量校核流速。
第 3. 10. 4条倒虹管进出水并的检修室净高宜为 2 m。进出水并较深时，并内应设检修台，其宽度应满足检修要求。当倒虹管为复线时，井盖的中心宜设在各条管道的中心线上。第3.10.5条倒虹管进出水井内应设闸槽或闸门。第 3. 10. 6条
倒虹管进水并的前一检查井，应设沉泥槽。第十一节渠
第3.11.1条在地形平坦地区、埋设深度或出水口深度受限制的地区，可采用巢道（明渠或盖板巢）排除丽水。益板渠宜就地取材，构造宜方便维护，渠壁可与路侧石联合砌筑。第3.11.2条明渠和盖板渠的底宽，不宜小于0.3m。无铺砌的明渠边坡，应根据不同的地质按表3.11.2采用：用砖石或混凝土块铺砌的明渠可采用 1 0.75～1 11的边坡。第3.11.3条渠道遵和涵洞连接时，应符合下列要求：、渠道接入涵洞时，应考虑断面收缩、流速变化等因素造成明渠水面塞高的影响；
二、涵洞断面应按渠道水面达到设计超高时的泄水量计算，三、涵洞两端应设挡土墙和护坡、护底；四、涵润宜做成方形，如为圆管时，管底可适当低于渠底，其降低部分不计入过水断面。
明边坡
松散的细砂、中砂和粗砂
密实的细砂、中砂、粗砂或黏质粉土粉质粘土或粘土石或卿石
半岩性士
风化岩石
表 3. 11. 2
1 + 3~1 : 3. 5
11 2 ~1+ 2. 5
1 + 1.5 ~112
1 + 1. 25~1 + 1: 5
1 : 0. 5~1 -1
1 + 0. 25 ~3 + 0. 5
11 0. ~ 1 + 0. 25
第 3. 11. 4 条 渠道和管道连接处应设挡土墙等衔接设施。渠遵接入管道处应设置格栅，
第3.11.5条明转弯处，其中心线的弯曲半径一般不宜小于设计水面宽度的 5 倍；邀板渠和糖研明渠可采用不小于设计水面宽度的2.5倍。
第十二节 管 道 综合
第 3. 12. 1 条排水管道与其他地下管道和建筑物、构筑物等相互间的位景，应符合下列要求：一、在敷设和检修管道时，不应互相影响；二、排水管道损坏时，不应影响附近建筑物、构筑物的基础或污染生活饮用水；
三、排水管道宜与道路中心线平行敷设，并宜尽量设在快车道以外。
第 3. 12. 2 条
污水管道、合流管道与生活给水管道相交时，应数设在生活给水管道下面。
注不能清足,上述要求时、必须有陷止污染生括给水管道的增糖第3.12.3条排水管道与其他地下管线（或构筑物）的水平和垂直小净距，应根据两者的类型、高程、施工先后和管线损坏的后果等因素，按当地城市或工业企业管道综合设计确定。亦可按本规范附录二采用。
第四章排水泵站
第一节 一般规定
第4.1.1条排水泵站宜按远期规模设计，水泵机组可按近期水量配置。
第 4. 1. 2 条
排水泵站宜设计为单独的建筑物。抽送会产生易燃易爆和有毒气体的污水泵站，必须设计为单独的建筑物，并应采取相应的防护措施。
第4.1.3条单独设置的泵站，根据废水对大气的污染程度，机组的噪声等情况，结合当地环境条件，应与居住房屋和公共建筑保持必要距离，周围宜设置围墙，并应绿化。第4.1.4条受洪水湾没地区的泵站，其入口处设计地面标高应比设计洪水位高出0.5㎡以上，当不能满足上述要求时，可在入口处设暨阐槽等临时防洪措施第 4. 1. 5 条
泵站前应设置事故排出口。
第4.1.6条泵站供电宜按二级负荷设计。立体交叉道路等重要地区的录站，必须按二级负荷设计，当不能满足上述要求时，应设备用的动力设施，
第3.1.7条泵房的采暖、通风、噪声和消防的标准，应符合现行的有关规范的规定。
第 4. 1.8 案泵房至少应有--个能容最大设备或部件出入的们。
第4.1.9条抽送腐蚀性污水的泵站，其水泵和管配件等必须采取相应的防腐蚀措施。
第4.1.10条立体交叉道路排水泵站应根据当地地下水的水位和流量情况，适当考虑抽送地下水的设施。第4. 1. 11 在经常有人管理的泵房内，应设有通风，通讯设施的隔声俏班室。对远离居民点的泵站，应根据需要适当设置工作人员的生活设施。
第二节 集 水 池
第 4. 2. 1 条
集水池的容积，应根据水量、水泵能力和水泵工作情况等因素确定。一般应符合下列要求、污水泵房的集水池容积，不应小于最大一台水泵5min的出水量，
注。 如水骤机组为自动控制时，链小时开动水累不得超过 6 次。二、炳水泵房的集水池容积，不应小于最大一台水泵30 s的出水量，
三、初沉污泥和消化污泥泵房的集水池容积，应按一次排入的污泥量和污泥泵抽送能力计算，活性污泥泵房的集水池容积，应按排入的回流污泥量、剩余污泥量和污泥泵抽送能力计算。第 4. 2. 2条流入集水池的污水与雨水均应遭过格栅，第 4. 2. 3 素 污水泵房的集水池宜装置冲泥和清泥等设施。抽送含有焦油等类的生产污水时，宜有加热设施。第 4. 2. 4 素
泵房集水池前，应设量闸门或闸槽。集水池的布置，应考虑改善水系吸水管的水力第 4. 2. 5 条
条件，减少游流或涡流。
第三节 泵 房
第 4.3. 1 条水泵的选择应根据水量、水质和所需扬程等因素确定，且应符合下列要求：
一、水泵宦选用同一型号。当水量变化大时，应考虑水泵大小的搭配，但型号不宦过多，或采用可调速电动机。二、泵房内工作蒙不宜少于2台。污水泵房内的备用泵台数应根据地区重要性、泵房特殊性、工作泵型号和台数等因素确定。但不得少于1台。雨水泵房可不设备用泵。三、应采取节约能耗措施。
四、有条件时，应采用潜水泵抽升雨、污水或污泥。第 4. 3. 2 素水泵吸水管及出水管的流速,应符合下列要求--、吸水管流速为 0. 7 ~1. 5 m /s1二、出水压力管流速为0. 8~2. 5 m/s。第 4.3. 3素泵房内的起重设备，根据水泵最重部件或电动机的重量，可按下列规定选用
、起重量小于0.5t的地面式泵房，采用固定吊钩或移动吊架：
二、起重量在1t以下时，采用手动单轨单梁起重设备：三、起重量在1~3 t时，采用手动或电动单轨单梁起重设备！四、起重量在3t以上时，采用电动单梁桥式起重设备，注：起高度大、运距离长或起吊次数多的系虏，可适当摄高起吊的机被化水平。
主要机组的布量和通道宽度，应符合下列要求：第 4. 3. 4 条
一、相邻两机组基础间的净距t
1.电动机容量小于等于55kw时，不得小于0.8ml2. 电动机容量大于 55 kW时，不得小于 1. 2 m.二、无吊车起重设备的泵房，一般在每个机组的一侧应有比
机组宽度大 0.5 m 的通道，但不得小于本条一款的规定。三、相邻两机组突出基础部分的间距，以及机组突出部分与墙壁的间距，应保证水泵轴或电动机转子在检修时能够拆卸，并不得小于0.8m。如电动机容量大于55kw时，则不得小于1. 0 m。作为主要通道的宽度不得小于 1. 2 m。四、配电箱前面通道的宽度，低压配电时不小于1. 5 m，离压配电时不小于2. 0 m。当采用在配电箱后面检修时，后面距墙不宜小于1.0m。
五、在有桥式起惠设备的泵房内，应有吊运设备的通道。第 4. 3. 5 条当需要在泵房内检修设备时，应留有检修设备的位量，其面积应根据最大设备（或部件）的外形尺寸碘定，并在周显设宽度不小于 0. 7 m的通道。第4. 3. 6素泵房高度应遵守下列规定：一、无吊车起量设备番，室内地面以上有效高度不小于3.0mt
二、有车起重设备者，应保证吊起物体底部与所越过的固定物体的项部有不小于 0. 5 m 的净空；三、有高压配电设备的房屋高度，应根据电气设备外形尺寸确定。
泵房内应有排除积水的设施。
第 4. 3. 7 条
第 4. 3. 8 素
护工作台。
立式水系的传动轴当装有中间轴承时应设置养泵房内地面数设管道时，应根据需要设量跨越第 4. 3. 9素
设施。若架空敷设时，不得跨越电气设备和阻碍通道，通行处的管底距地面不宜小于 2. 0 m
第 4. 3. 10 素 当两白致两台以上水泵合用一条出水管时,每台水泵的出水管上均应设置阐阅,并在阐阀和水系之间设止回阀；如单独出水管为自由出流时，一般可不设止回阐和阐阀。第 4. 3. 11 条排水泵房宜设计成自灌式，并应符合下列要求
一、 在吸水管上应设有闻阀；
二、宜按集水池的液位变化自动控制运行。第 4. 3. 12 系
非自灌式水泵的泵房内，应设置引水设备，并宜设备用，
5- 2— 9
污水处理厂的厂址选择
第五章
和总体布置
第5.0.1条污水处理厂位置的选择，应符合城镇总体规划和排水工.程总体规划的要求，并应根据下列因素综合确定：在城镇水体的下游；
在城镇夏季最小频率风向的上风侧二、
三、有良好的工程地质条件；
四、少拆迁，少占农田，有一定的卫生防护距离五、有扩建的可能，
六、便于污水、污泥的排放和利用；七、厂区地形不受水滤，有良好的排水条件；八、有方便的交通、运输和水电条件。第5.0.2条污水厂的厂区面积应按远期规模确定，并作出分期建设的安排。
第5. 0. 3条
污水厂的总体布置应根据厂内各建筑物和构筑物的功能和流程要求，结合厂址地形、气象和地质条件等因素，经过技术经济比较确定，并应便于施工、维护和管理。第 5. 0. 4条污水厂厂区内各建筑物造型应简洁美观，选材恰当，并应使建筑物和构筑物群体的效果与周环境协调。第 5. 0. 5 系生产管理建筑物和生活设施宜集中布置，其位量和朝向应力求合理，并应与处理构筑物保持一定距离。第 5. 0. 6 系污水和污泥的处理构筑物宜根据情况尽可能分别集中布置。处理构筑物的间距应紫接、合理，并应满足各构筑物的施工.、设备安装和埋设各种管道以及养护维修管理的要求。第5.0.7条污水厂的工艺流程、竖向设计宜充分利用原有地形，符合排水通畅、降低能耗、平衡土方的要求。第5. 0. 8条厂区消防及消化池、贮气罐、余气燃烧装量、污泥气管道及其它危险品仓库的位置和设计，应符合现行的《建筑设计防火规范》的要求。
第 5. 0.9 条 污水厂内可根据需要，在适当地点设置堆放材料、备件、燃料或废渣等物料以及停车的场地、第 5. 0. 10 案
污水厂的绿化面积不宜小于全厂总面积的30%。
第 5. 0. 11 素 污水厂应设置通向各构筑物和附属建筑物的必要通道，通道的设计应符合下列要求；一、主要车行道的宽度，单车道为 3. 5 m，双车道为 6~～7 m，并应有回车道，
车行道的转弯半径不宜小于 6 ml二、
三、人行道的宽度为 1. 5 ~2 m ;四、通向高架构筑物的扶梯倾角不宜大于45五，天桥宽度不宜小于1m。
第 5. 0. 12 素 污水厂断图应设围墙，其高度不宜小于 2 m。工业企业污水站的护可按具体籍要确定。第 5.0.13条污水厂的大门尺寸应能容最大设备或部件出人，并应另设运除度渣的侧门。第 5. 0. 14 案污水厂并联运行的处理构筑物间应设均勾配水装置，各处理构筑物系统间宜设可切换的连通管渠。第5.0.15条污水厂内各种管渠应全面安排，避免相互于扰。管道复杂时宜设置管廊。处理构筑物间的输水、输泥和输气管线的布置应使管渠长度短、水头损失小、流行通畅、不易塔塞和便于清通。各污水处理构筑物间的通连，在条件适宜时，应采用明渠。
第 5. 0. 16 案 污水厂应合理地布量处理构筑物的超越管渠。第 5. 0. 17 条
处理构筑物宜设排空设施，排出的水应回流5—210
处理。
第 5. 0. 18 系 污水厂的给水系统与处理装置衡接时,必须采取防止污染给水系统的措施，
第5. 0. 19条污水厂供电宜按二级负荷设计.为维持污水厂最低运行水平的主要设备的供电，必须为二级负荷，当不能满足上述要求时，应设量备用动力设施。注：工业企业污水站的供电等级，应与主要污水冯染减车间相网，第 5. 0. 20 条
污水厂应根据处理工艺的妻求，设污水、污泥和气体的计量装置，并可设量必要的仪表和控制装量第 5. 0. 21 条污水厂附属建筑物的组成及其面积,应根据污水厂的规模、工艺流程和管理体制等结合当地实际情况碘定，并应符合现行的有关规定。
工业企业污水处理站的附属建筑物宜与该工第 5. 0. 22 条
业企业的有关建筑物统一考。
第 5. 0. 23 条
位于寒冷地区的污水处理厂，应有保温防冻措施。
根据维护管理的需要，宜在厂区内适当地点设第 5. 0. 24 宗
置配电箱、照明、联络电话、冲洗水栓、浴室、厕所等设施。第 5. 0. 25 条
高架处理构筑物应设置适用的栏杆、防滑梯和避留针等安全措施。
第六章
污水处理构筑物
第一节 一 般规定
第6.1.1条城市污水排入水体时，其处理程度及方法应按现行的国家和地方的有关规定，以及水体的帮释和自净能力、上下游水体利用情况、污水的水质和水量、污水利用的季节性影响等条件，经技术经挤比较确定，城市污水处理厂的处理效率，一般可按表第 6. 1. 2 案
6.1.2采用。
旁水处理广的处理效本
处理缓别
处理方法
沉淀法
生物膜法
循性混法
主妻工艺
初次沉淀。生物膜法，
二次抗液
初次沉淀最气，二次沉谜
处理效率（%）
40~5520~30
注; D表中 SS 表示善课面体量, BDD; 表示五日生化糖氧量。②活性污说法慢据水质、工艺流粗等情况，可不采用初次沉淀、65~90
第6-1.3条在水质和（或）水量变化大的污水厂中，可设置调节水质和（或）水景的设施。第 6. 1. 4 素 污水处理构筑物的设计流量，应按分期建设的情况分别计算。当污水为自流进入时，按每期的最大日最大时设计流量计算，当污水为提升进入时，应按每期工作水系的最大组合流量计算。
性，最气植的设计减量，皮根据略气随类难和厚气时间确定。最气时间较长时，设计流量可的情减小。
合流制的处理构筑物，除应按本有关规定设第 6. 1. 5 系
计外。尚应考虑丽水进入后的影响，一般可按下列要求采用：一、格橱、沉砂滤，按合流设计流量计算，二、初次沉淀池，一般按早流污水量设计，按合流设计流量校核，校核的沉淀时间不宜小于30min，三、第二级处理系统，一毅按早流污水量计算，必要时可考虑一定的合流水量，
四、污泥浓缩池、湿污泥池和消化池的容积，以及污泥于化场的面积，一般可按单流情况加大 10% ~20%计算;五、管架应按相应最大日最大时设计流量计算第6.1.6条城市污水的设计水质，在无资料时，一般应按下列要求采用：
，生活污水的五日生化需氧量应按每人每日20~35计算；
二、生活污水的悬浮厨体量应按每人每日35～50g计算三、生活污水的设计水质，可参照同类型工业已有资料采用，其悬浮固体量和五日生化需氧量，可折合人口当量计算；四、在合流制的情况下，进入污永处理厂的合流污水中悬浮固体量和五日生化需氧量应采用实测值。五、生物处理构筑物避水的水温宜为10～40℃，pH值宜为6. 5 ~ 9. 5，有害物质不得超过本规范附录三规定的容许浓度，营养组合比（五日生化需氧量：氮：磷）可为100:511。第 6. 1. 7 条
各处理构筑物的个（格）数不应少于2个（格），并宜按并联系列设计.
注。当汀水量较小时。其中沉珍糖可考临1 个(格）鲁用。第 6. 1. 8 条 处理构筑物的入口处和出口处宜采取整流措第 6. 1. 9条
城市污水厂应根据排放水体情况和水质要求考虑设量消事设施。
第二节格
第 6. 2. 1 素 在污水处理系统或水泵前，必须设量格摄。第 6. 2. 2 条 格摄摄条间空鼠宽度，应符合下列要求；一、在污水处理系统前，采用机械清除时为 16~25 mm，采用人工清除时为 25~40mm
、在水泵前，应根摄水泵要求碘定、注; 如水泵前格糖摄条间空腺其度不大于 20 mm 时. 污水处理系就前可不再被量格摄
第 6. Z. 3 条 污水过概流速宜采用 0. 6 ~1. 0 m / s,格糖倾角宜采用45°~75°。
第 6. 2. 4 案格褥上部必须设置工作台，其高度应高出格栅前最高设计水位 0. S m，工作白上应有安全和冲洗设糖。第 6, 2. 5 条 格惯工作台两侧过遵宽度不应小于 0. 7 m。 工作台正面过道宽度,采用机读清除时不应小于 1. 5 m,采用人工清除时不应小于 1. 2 m
第 6. 2. 6条
格摄间应设量通风设施。
第兰游 沉 砂 泌
第 6- 3. 1 条
城市污水处理广应设量沉砂池！平流沉砂独的设计，应符合下列求：第 6. 3. 2 素
一、最大流速应为 0. 3 m /s，最小流速应为 0. 15 m /s l二、最大流量时停留时间不应少于305三、有效水深不应大于 1. 2 m、每格剪度不宜小于 0. 6 m。级考水处理广宜采用平瓷沉砂池。第 6. 3. 3条 喂气沉砂池的设计，应符合下列要求：、水平流速为 0. 1 m/s
二、 最大时流量的停留时间为 1 ~3 min l三、有效水深为 2~3 m，意深比为 1~1. 5四、处理每立方米污水的气量为 D. 1~0. 2 n*空气，五、进水方向应与池中旋流方向一致，出水方向应与进水方向垂直，并宜设置挡板，
第 6. 3. 4 条 城市污水的沉砂量,可按烯立方米污水 0. 03 L计算，合流制污水的沉砂量应根据实际情况确定。注，沉砂量的含水率 6D%，套盒 150 上g/m*。第 6. 3. 5 条 砂斗容积不应大于 2 d 的沉砂量，采用重力排砂时，砂斗斗壁与水平面的倾角不应小于55°，第 6. 3. 6 条
除砂宜采用机械方法，并设量贮砂池或晒砂场。采用人工排砂时，排础管直径不应小于 200 mm。第四节 沉 淀 池
一般规定
专城市污水沉淀池的设计数据宜按表6.4.1采第 6. 4. 1 系
用。生产污水沉淀池的设计数据，应根据试验或实际生产运行经验确定。
姚市污水沉池设计激据
沉淀池类型
初次沉控地
生衡膜法后
二次抗淀他
说滤时间
[Cm(m*rh))
1. 5 -2. 5
循性污混法后[1.5~2. 5
1. 5~3. 0
1. 0~2. 0
表 6. 4. 1
每入每日」行规含水率
10--21 99. 2~99. 6
往：①污魂量累指在 100℃下烘干恒重的将视干章.②合建试亮全提合展气池沉淀区的表面水力负荷数据直按第 6. 6. 10 条规定采用。
第 6. 4. 2 条
第 6. 4. 3 素
沉淀池的超高不应小于 0. 3 m。沉淀池的有效水深宜采用 2~ 4 m,当采用污泥斗排泥时，每个泥斗均应设单独的第 6. 4. 4素
闻阔和排泥管。泥斗的斜壁与水平面的倾角，方斗宜为60°，圆斗宜为55°
第 6. 4. 5 条
初次沉淀池的污魂区容积，直按不大于2d的污泥量计算。毒气池后的二次沉淀池污泥区容积,宜按不大于 2 h的污泥量计算，并应有连续排泥措随。机械排混的初次沉淀泡和生物膜法处理后的二次沉淀池污泥区容积,宜按 4 h 的污泥量计算。第 6. 4. 6 素 排泥管的直径不应小于 200 mm。第 6. 4. 7 条当采用游水压力排泥时，初次沉淀池的静水头不应小于1.5mt二次沉淀池的静水头，生物膜法处理后不应小于1.2 m，瞬气池后不应小于0. 9m。往：生产行水按得混性质糖定。第 6.4. 8 素沉淀池出水埋最大负荷，初次沉淀池不宜大于2. 9 L/ (s * m), 二次沉淀泄不宜大于 1. 7 L/ (s · m)。第 6. 4.9素 沉淀池应设量撤液设施。第 6. 4 10 条
（）况淀池
平滤沉淀池的设计，应符合下列要求：一、每格长度与竟度之比值不小于 4,长度与有效水深的比值不小于8：
二、一般采用机械排规，排泥机摄的行进速度为 0. 3~1. 2 m /mint
三、缓冲层高度，非机械排泥时为 0. 5 m，机械排混时，缓冲层上域宜高出制泥板 0. 3 m l
四、池底锁坡不小于 0. 01。
第 6. 4. 11 条 竖流沉淀池的设计，应符合下列要求:一、滤子直径(或正方形的一边)与有效水深的比值不大于 3;二、中心管内流速不大于 30 mm /s 三、中心管下口应设有喇叭口及反射板，板底面距混面不小于0.3m
第 6. 4. 12 素 辅流沉淀滤的设计，应符合下列要求,一、滤于直径（或正方形的一边）与有效水深的比值宜为 6~12,
5-2--11
二、一般采用机械排泥，当池子直径（或正方形的一边）较小时也可采用多斗排泥，排泥机械旋转速度宜为 1 ～3 r /h，刮泥板的外缴线速度不宜大于3m/min三、缓冲层高度，非机械排泥时宜为0.5m，机械排泥时，缓冲层上缘宜高出刮滤板0. 3m
四、坡向泥斗的底坡不宜小于 0. 05。斜板（管）沉淀池
第 6. 4. 13 条
当需要挖掘原有沉淀池潜力或建造沉淀池面积受限制时，通过技术经济比较，可采用斜板（管）沉淀池。第 6. 4. 14 素 升流式异向流斜板 (管) 沉淀池的设计表面水力负荷。一般可按比普通沉淀池的设计表面水力负荷提高一倍考虑，但对于二次沉淀池，尚应以固体负荷核算。第 6. 4. 15条升流式异向流斜板（管）沉淀池的设计，应符合下列要求：
，斜板净距（或斜管孔径）为80～100mm；二、斜板（管）斜长为1ml
三、斜板（管）顿角为60°；
四、斜板（管）区上部水深为0.7~1.0 m；五、斜板（管）区底部缓冲层高度为1.0 m。斜板（管）沉淀池应设冲洗设施。第6. 4.16条
双层沉淀池
双层沉淀池前应设沉砂池。
第 6. 4. 17 条
第 6. 4. 18奈
设计双层沉淀池时应符合下列要求，当双层沉淀池的消化室不少于2个时，沉淀槽内水流方向应能调换；
二、沉淀槽内的污水沉淀时间、表面水力负荷、排泥所需静水头、进出水口结构及排泥管直径等，应符合本节平流沉淀池的有关规定中
三，沉淀槽深度不宜大于 2. 0 m，沉淀槽斜壁与水平面的领角不应小于55，沉淀槽底部缝宽宜采用0. 15ml四、沉淀槽底部至消化室污泥表面，应保留有绶冲感，其高度宜为 (. 5 ml
五、相邻的沉淀槽槽壁间净距不宜小于 0. 5 m;六、消化拿底部斜壁与水平面的角不得小于30°；七、浮渣室的自由表面（扣除沉淀槽的面积）不得小于池子总面积的20%。
第 6. 4. 19 条
6. 4. 19 计算确定。
消化室的容积，可根据污水冬季平均温度按表消化查容积
行水冬睾平均湿度（C)
表 6. 4. 19
每人占有消化宣容积（L）
注：有事气地测会活性污泥或生物混池后二次沉淀滋视进入时，消化宣增加的容相应由计算碘定。
第五节生物膜法
第 6. 5. 1 条
一般规定
生物膜法一般宜用于中小规模污水量的生物处污水进行生物膜法处理前，一般宜经沉淀处理。第 6. 5. 2 条
5—2—12
第 6. 5. 3 素生物膜法的处理构筑物应根据当地气温和环境等条件，采取防挥发、防冻、防奥和灭蝇等措施。()
生物滋池
第6. 5. 4条生物滤池的填料应采用高强、耐腐蚀、颗粒匀称、比表面积大的材料，一般宜采用碎石、炉渣或塑料制品，用作填料的塑料制品，尚应具有耐热、耐老化、耐生物性破坏并易于挂膜的性能。
第 6. 5. 5 条
生物滤池的构造应使全部填料能获得良好的通风，其底部空间的高度不应小于0.6m，沿滤池池壁边下部应设置自然通风孔，其总面积不应小于滤池表面积的1%。第6.5.6条生物滤池的布水设备应使污水能均匀分布在整个滤池表面上。布水设备可采用活动布水器，也可采用固定布水器。
第6.5.7条生物滤池底板坡度应采用0.01倾向排水渠，并有冲洗底部排水渠的措施。
第6. 5. 8 条 生物滤池出水的回流，应根据水质和工艺要求，经计算确定。
低负荷生物滤池的设计当采用碎石类填料时，第 6. 5. 9条
应符合下列要求，
、滤池上层填料的粒径宜为25～40mm，厚度宜为1.3~1.8m；下层填料的粒径为70~100mm，厚度为0.2m二、处理城市污水时，在正常气溢情况下，表面水力负荷以滤池面积计，宜为1~3m/（m2.d）；五日生化需氧量容积负荷以填料体积计，宜为 0.15～0.30 kg/(m2。d)。三、当采用固定喷咀布水时，最大设计流量时的喷水周期宜为5~~8min，小型污水厂不应大于15min，第 6. 5. 10 条 高负荷生物滤池的设计宜采用碎石或塑料制品作填料。当采用碎石类填料时，应符合下列要求；一、滤池上层填料的粒径宜为40~70mm，厚度为不宜大于1. 8 m，下层填料的粒径宜为 70~100 mm，厚度宜为 0. 2 m。二、处理城市污水时，在正常气温情况下。衰面水力负荷以滤池面积计，宜为10～30 m/ (m2?d)五日生化需氧量容积负荷以填料体积计，不宜大于 1. 2 kg/(m*· d)。注：D当采用塑料等制品为填料时。建层厚度、表丽水力负督和容积负葡可提高，具体设计数据应由试验或参顾相似污水的实际运行资料确定。(③若行水接容积负葡计算糖定的表围水力负荷小于本条数值时,应来取回流。第 6. 5. 11 条 塔式生物滤池的设计，应符合下列要求：一、填料应采用塑料制品，滤层总厚度应由试验或参照相似污水的实际运行资料确定，
一般宜为8~12mz
二、滤层应分层，每层滤层厚度由填料材料确定，一般不宜大于2.5m，并应便于安装和养护，三、设计负荷应根据进水水质、要求处理程度和滤层总厚度，并通过试验或参照相似污水的实际运行资料确定。()
生物转盘
第 6. 5. 12 条、生物转盘的盘体应轻质、高强、防屑蚀、防老化、易于挂膜、比表面积大以及方便安装、养护和运输。生物转盘应分2~4段布量，盘片净距进水第 6. 5. 13 条
宜为25~35mm；出水端宜为10~20mm。第 6. 5. 14 条
生物转盘的水槽设计，应符合下列要求：、盘体在槽内的漫没深度不应小于盘体直径的35%，但转轴中心在水位以上不应小于150mm。二、 盘体外缘与槽壁的净距不宜小于 100 mm。三、每平方米盘片全部面积具有的水槽有效窃积，一般宜为5~9L。
第 6. 5. 15 条 盘体的外缘线速度宜采用 15 ~18 m /min。第 6. 5. 16条
生物转盘的转轴强度和挽度必须满足盘体自重和运行过程中附加荷重的要求。第 6. 5. 17 条生物转盘的设计负荷，应按进水水质、要求处
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
