工程建设标准全文信息系统

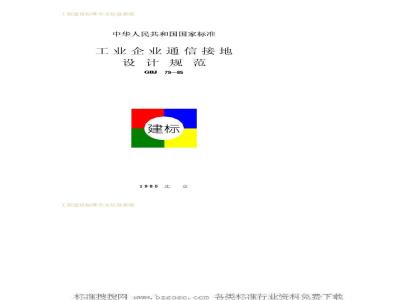

中华人民共和国国家标准
工业企业通信接地
设计规范
GBJ79—85
1985北
工程建设标准全文信息系统
W工程建设标准全文信息系统
中华人民共和国国家标准
工业企业通信接地设计规范
GBJ79—85
主编部门：
批准部门：
中华人民共和国邮电部
中华人民共和国国家计划委员会1986年1月1日
施行日期：
工程建设标准全文信息系统
工程建设标准全文信息系统
关于发布
《工业企业通信接地设计规范》的通知计标【1985】1110号
根据原国家建委要求由邮电部主编的《工业企业通信接地设计规范》，已经有关部门会审。现批准《工业企业通信接地设计规范》GBJ79—85为国家标准，自一九八六年一月一日起施行。本规范由邮电部管理，其具体解释等工作由邮电部北京设计所负责，出版发行由我委基本建设标准定额研究所负责组织。国家计划委员会
一九八五年七月二十二日
工程建设标准全文信息系统
工程建设标准全文信息系统
编制说明
《工业企业通信接地设计规范》是根据原国家基本建设委员会的要求，由我部主编，具体编制工作由邮电部北京设计所承担。本规范在编制过程中，进行了比较广泛的调查研究和现场试验、测试，总结了各方面的经验，并广泛证求了全国有关单位的意见，最后会同有关部门审查定稿。本规范分四章和三个附录。主要内容有总则、一般规定、接地电阻和接地装置等。
在本规范施行过程中，请各单位注意积累资料、总结经验，如发现需要修改或补充之处，请将意见及有关资料寄交邮电部北京设计所，以便今后修订时参考。邮电部
一九八五年六月
工程2建设标准全文信息系统
工程建设标准全文信息系统
第一章　总则
第二章
一般规定
第一节电信站的接地
第二节电缆线路的接地·
第三节杆路、明线和终端设备的接地策三章接地电阻
第一节电信站的接地电阻
第二节电缆线路的接地电阻.
第三节
杆路、明线和终端设备的接地电阻.第四章
附录一
附录三
附录三
接地装置：
名词解释
接地装置的利用系数
本规范用词说明
附加说明
工程建设标准全文信息系统
工程建设标准全文信息系统
第一章　总
第1.0.1条工业企业通信接地设计，应做到防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证通信设备正常工作。
第1.0.2条本规范适用于一般工业企业的电信站、有线广播站及站外线路的通信接地设计。第1.0.3条工业企业通信接地设计除应按本规范执行外，尚应符合国家现行《工业企业通信设计规范》的规定。第1.0.4条发电厂、变电站、矿井及防爆环境等有特殊要求的通信接地，以及根据防雷、防强电、防腐蚀、防电气化铁道影响而设置的特殊通信接地的设计，应遵守相应规范中的有关规定。工程建设标准全文信息系统
工程建设标准全文信息系统
第二章一般规定
第一节电信站的接地
第2.1.1条电信站的直流电源、明线或电缆入站避雷器、电信设备机架机壳、入站通信电缆的金属护套或屏蔽层等均应接地，并汇接到全站共用的通信接地装置。第2.1.2条电信站的交流配电屏（盘）、整流器屏（盘）等供电设备的正常不带电金属部分，当不与通信设备在同一机架、机柜内时，应采用接零保护。
直流配电屏（盘)的正常不带电金属部分，当加固装置将其与交流配电屏（盘），整流器屏（盘）的正常不带电金属部分在电气上连通时，也应采用接零保护，当不连通时应采用接地保护，并应接到通信接地装置。
交直流两用通信设备的机架、机柜内的供电整流器盘的正常不带电金属部分，当与机架、机柜不绝缘时，应采用接地保护，接到通信接地装置。
第2.1.3条电信站的通信接地不宜与工频交流接地互通。当电信站有专用交流供电变压器或位手有专用交流供电变压器的建筑物内时，其通信接地装置可与专用交流变压器中性点的接地装置合用。此时各种需接地的通信设备应采用专用接零干线接至变压器中性点或总接地排处，不得利用有三相不平衡电流的零线接至变压器中性点。
第2.1.4条电信站的通信接地不宜与房屋建筑避雷接地互通。当房屋建筑避雷接地利用房屋结构的金属构件作为泄流引下线时，通信接地应与房屋建筑避雷接地以及工频交流供电系统的接地在总接地排处连接在一起。第2.1.5条当要求严格限制工频交流电对通信设备的干工程建设标准全文信息系统
W.bzsosO.coI 工程建设标准全文信息系统
扰，并且通信设备不易做到与站内各种金属构件绝缘时，电信站所在的建筑物应采用三相五线制供电，在第2.1.2～2.1.4条中所述各种接地都应接至第五根线，不再单设通信接地装置。第2.1.6条有线广播设备的接地可利用通信接地装置。但如果有线广播设备有天线装置且可能遭受雷击时，天线避雷接地应单设。
第2.1.7条厂（矿)区电话交换机的直流电源，除设备有特殊要求外，应采用正极接地。
第2.1.8条利用大地作为信号回路的厂（矿）区电话交换机的接地装置应设置两组接地电阻值相近的接地体，由不同的接地引入线分别引入室内。
第二节电缆线路的接地
第2.2.1条敷设于空旷地区的地下电缆，当所在地区年雷暴日数大于20天及土壤电阻率大于100欧姆米时，电缆的金属护套或屏蔽层应每隔2千米左右接地一次。当土壤电阻率小于500欧姆米时，油麻沥青铠装电缆的自然接地可代替上述接地。第2.2.2条地下电缆线路在同一地点设置防腐蚀接地和防雷接地时，阳极防腐蚀接地装置宜与防雷接地装置合用；阴极防腐蚀接地装置应与防雷接地装置分别设置。第2.2.3条电缆分线箱的避雷器应接地。架空电缆金属护套及其钢绞线应每隔250米左右接地一次；在空旷地区应每隔1米左石接地一次。在电缆分线箱处架空电缆金属护套及其钢绞线应与电缆分线箱合用接地装置。第三节杆路、明线和终端设备的接地第2.3.1条设于空旷地区的各种型式架空通信线路的下列电杆应设置避雷针及其接地：
一、终端杆、引入杆及与其毗邻的五根电杆；工程建设标准全文信息系统
W.bzsoso.cOm工程建设标准全文信息系统
二、分线杆、试线杆、飞线跨越杆、超过12米的高杆、位于高处的电杆以及角深大于1米的角杆；三、装有放电器、避雷器、放电间隙的电杆四、与1千伏及以上的电力线路交越时两侧的电杆；五、在雷电活动频繁的地区，每隔5～10根电杆；六、遭受过雷击的电杆。
第2.3.2条符合第2.3.1条第二、四、五、六款及第一款中与终端杆、引入杆毗邻的五根电杆规定需设置避雷针的钢筋混凝土电杆、宜将避雷针引接到电杆顶部的钢筋作为避雷针接地。第2.3.3条装有放电器、避雷器、放电间隙的电杆的避雷针可利用其接地装置作为避雷针接地。有拉线的电杆可利用拉线装置作为避雷针接地。
第2.3.4条与1千伏及以上的电力线路交叉跨越时两侧的木电杆及与110千伏及以上的电力线路平行受到危险影响的木电杆的避雷针的接地线应在离地面2米处留有5厘米间隙。第2.3.5条除第2.3.2~2.3.4条外，其余情况下电杆的避雷针接地线可沿杆敷设至底端作为接地。第2.3.6条空旷地区的架空明线进入电信站或中间电缆处的电杆应设置避雷器及接地，并应从该杆向外约2千米范围内设置分级保护接地。分级保护接地的布置应符合表2.3.6的规定：分级保护接地的布置
与终端杆
距离(米)
分级保护
终端杆处
0.3毫米
间隙放电器
150~200
3毫米
放电间隙
500~600
7毫米
放电间隙
1000~1200
10毫米
放电间隙
1800~2200
15毫米bzxz.net
放电间隙
注：在雷电活动不频繁的地区，可取消10毫米及15毫米级放电间隙。第2.3.7条位于空旷地区的电信站引入杆或进站、介入电缆终端杆附近的200～250米长度的线路，以及重复雷击地段可装工程建设标准全文信息系统
W.bzsoso.coI工程建设标准全文信息系统
设架空地线。架空地线应接地，接地间隔不应大于100米。在引入杆、终端杆及装有分级保护放电间隙的电杆处，架空地线不应接地。
第2.3.8条接至空旷地区电缆或明线线路的用户终端设备应设置保护装置，其避雷器应接地。工程建设标准全文信息系统
工程建设标准全文信息系统
第三章
接地电阻
第一节电信站的接地电阻
第3.1.1条不利用大地作为信号回路的厂（矿）区电话交换机、载波机、调度电话总机、会议电话汇接机或终端机、有线广播扩音机、生产扩音机等通信设备的接地装置的电阻值应符合下列规定：
一、直流供电通信设备的接地电阻值不应大于15欧。二、交流供电或交直流两用通信设备的接地电阻值，当设备的交流单相负荷小于或等于0.5千伏安时，不应大于10欧；大于0．5千伏安时，不应大于4欧。
第3.1.2条利用大地作为信号回路的厂（矿）区电话交换机的两组接地体并联后的接地电阻值不应大于表3.1.2的规定。利用大地作为信号回路的电话交换机的接地电阻表3.1.2
交换机容量（门）
接地电阻值（欧）
≤600
《1000
≤2000
≤4000
第3.1.3条
当电信站的接地符合第2.1.3条规定时，接地装置的电阻值应同时符合电信站接地电阻值和国家《工业与民用电力装置的接地设计规范》中有关交流供电变压器中性点接地电阻值的规定。
符合第2.1.4条规定的总接地排的接地电阻值第3.1.4条
不应大于1欧。
工程6建设标准全文信息系统
工程建设标准全文信息系统
第二节
电缆线路的接地电阻
第3.2.1条地下电缆金属护套或屏蔽层防雷接地的接地电阻值应符合下列规定：
一、p<100时
二、p>100时
(3.2.1—1)
(3.2.1—2)
式中：p——土壤电阻率(欧姆米)；R——接地电阻值(欧姆)；
S——接地间隔（千米）。
第3.2.2条架空电缆金属护套及其钢绞线的接地电阻值不应大于表3.2.2的规定。
架空电缆金属护套及其钢绞线的接地电阻土壤电阻率(欧姆米)
接地电阻值(欧)
100<≤300
300<500
第3.2.3条地下电缆采用阴极保护时，阴极保护设备接地电阻值应根据电缆所需的排流量和阴极保护设备所在地的土壤电阻率，对接地电阻值与阴极保护设备功率消耗值综合考虑确定。
第3.2.4条地下电缆采用阳极保护时，阳极接地电阻值应根据所需保护的电缆种类和长度确定。第三节杆路、明线和终端设备的接地电阻第3.3.1条杆路、明线的各种接地的接地电阻值不应大于表3.3.1的规定。
