JB/T 6724-1993
基本信息
标准号： JB/T 6724-1993
中文名称：内燃机球墨铸铁活塞环 金相检验
标准类别：机械行业标准(JB)
英文名称： Metallographic inspection of ductile iron piston rings for internal combustion engines
标准状态：已作废
发布日期：1993-07-29
实施日期：1994-01-01
作废日期：2008-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：机械>>活塞式内燃机与其他动力设备>>J92机体与运动件
关联标准
替代情况：被JB/T 6016.3-2008代替
出版信息
页数：7 页
标准价格：12.0 元
相关单位信息
归口单位：上海内燃机研究所
标准简介
本标准规定了内燃机球墨铸铁活塞环的金相组织检验方法和评定方法。 JB/T 6724-1993 内燃机球墨铸铁活塞环 金相检验 JB/T6724-1993 标准下载解压密码：www.bzxz.net

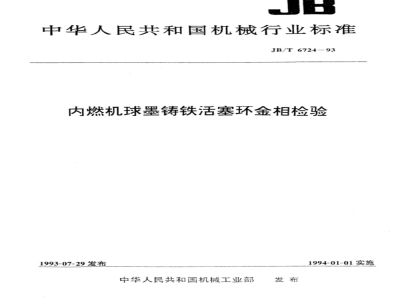

标准图片预览
标准内容
中华人民共和国机械行业标准
JB/T6724-93
内燃机球墨铸铁活塞环金相检验1993-07-29发布
中华人民共和国机械工业部
1994-01-01实施
中华人民共和国机械行业标准
内燃机球墨铸铁活塞环金相检验1主题内容与适用范围
本标准规定了内燃机球墨铸铁活塞环的金相组织检验方法和评定方法。JB/T6724-93
本标准适用于气缸直径小于或等于16Cmm的往复活塞式内燃机球墨铸铁活塞环金相组织的检验。
2引用标准
GB9441球墨铸饮金相检验
3技术要求
3.1石墨
3.1.1石墨的形态及球化率
石墨应为球状及团状，允许少量团絮状和蠕虫状，分布均匀，石墨球化率应大于或等于75%，按第一级别图评定：1～4级合格。
3.1.2石墨大小（石墨球径的大小）石墨球径应小于或等于50μm，按第二级别图评定：1～3级合格。3.2基体组织
基体组织分别为片状珠光体、回火索氏体、回火马氏体或贝氏体等。3.2.1游离铁素体
铸态或经正火处理的活塞环，游离铁素体数量应小于或等于视场面积的15%，经淬火-回火处理的活塞环，游离铁素体破碎状铁素体)数量应小于或等于5%，按第三级别图评定：铸态、正火处理，1～4级合格：率火-回火处理，1～2级合格。3.2.2碟共晶
磷共晶应为小块状或断续网状，其数量应小于或等于1%，按GB9441评定：图34~图35合格。3.2.3碳化物
碳化物应为点状、小条状、小块状、分布均匀其数量应小于或等于3%，按GB9441评定：图39~图41合格。
4检验方法
取样部位
试样应在环开口对面左、右1Cmm范雷内截取，并以其截面作为金相磨面。注：篇体离心铸造活塞环可在环的任何部位的横切面上截取。4.2评定方法
4.2.1石墨球化率应在整个磨面上选取最差的视场进行评定，如有三个视场不合格，则为不合格4.2.2石墨大小的评定
石墨球径的大小在整个磨面上选取最差三个视场评定（每个视场不允许有三颗石墨超过规定尺寸），有三个视场不合格为不合格。机械工业部1993-07-29批准
1994-01-01实施
4.2.3基体组织的评定Www.bzxZ.net
JB/T6724—93
基体组织用2%～5%的硝酸酒精溶液或4%的苦味酸溶液浸蚀。珠光体、铁素体、渗碳体、磷共晶在整个磨面上选取最差视场进行评定，如有三个视场不合格为不合格。4.2.4本标准的图片尺寸直径为70mm。5
金相组织的评级
石墨的评级
石墨球化率的评级在放大100倍下按第一级别图评定，其各级说明见表1。表1
石墨大小的评级
球化率
石墨大小在放大100倍下按第二级别图评定，其各级说明见表2。表2
基体组织的评级
5.2.1游离铁素体的评级
墨球直
游离铁素体在放大100倍下按第三级别图评定，其各级说明见表3。表3
铁素体含量
图33级
JB/T 6724-93
第一级别图（100倍）
图55级
图22级
图61级
图83级
图101级
JB/T6724-93
第二级别图（100倍）
第三级别图（100倍）
图72级
图94级
图112级
附加说明：
图123级
JB/T6724-93
图145级
本标准由机械工业部上海内燃机研究所提出并归口。本标准由机械工业部上海内燃机研究所负责起草。本标准主要起草人赵世群。
图134级
中华人民共和国
机械行业标准
内燃机球墨铸铁活塞环金相检验JB/T6724-93
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印剧（北京8144信箱邮编100081）
版权专有
不得翻印
开本880×12301/16印张5/8字数100001993年12月第一次印剧
1993年12月第一版
定价8.00元
印数00,001-500
编号1250
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
