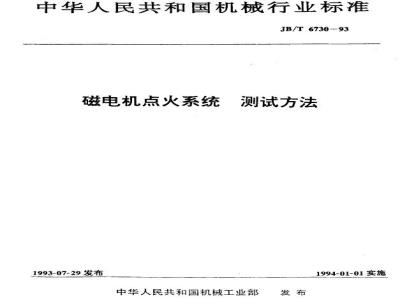

标准图片预览






标准内容

中华人民共和国机械行业标准
JB/T6730-93
磁电机点火系统
1993-07-29发布
测试方法
1994-01-01实施
中华人民共和国机械工业部
中华人民共和国机械行业标准
磁电机点火系统
1主题内容与适用范围
测试方法
本标准规定了磁电机点火系统(以下简称点火系统)的测试设备、方法和条件。本标准适用于各种类型磁电机点火系统的测试。2引用标准
GB11476
GB11477
ZBT36002
ZBJ91003
ZB J94 011.1
磁电机用电容放电式电子开关技术条件磁电机用电容放电式电子开关试验方法点火系统的测试方法
磁电机技术条件
磁电机用点火线圈技术条件
磁电机用点火线图试验方法
ZB J94 011.2
3点火系统
摩托车汽油机用磁电机产品质盘评定办法摩托车汽油机用磁电机可靠性考核评定办法本标准所述的点火系统包括下列部分(应按图1所示的电路连接):3.1飞轮和底板总成(或转子和定子)提供点火电源、触点开关或充电、触发脉冲的装置。3.2点火线圈(内置式或外置式)指开磁路或闭磁路的感应式线圈。3.3电子点火器(电子开关)
分为电容放电式和电感式两种。3.4高压点火线
点火线圈至火花间隙的高压点火线由用户与生产厂双方确定。新电电池图1P
1测帮级感应电压
典益联接
乎约输入电流
机械工业部1993-07-29批准
断电或
通电系烧
线面R
火花间嗽
火花电压
JB/T6730-93
1994-01-01实施
磁电机
平均编入电资
JB/T673093
新电电话网图
测初绿感应电压
典型联楼
断电或
通电系续
图1磁电机点火系统测试电路
P,一电流探头、放大器和示波器,P,一电压测量示波器;P,一交流电流表;P,-交流电压表;P,一转速表:C,~负载电客:R一负载电阻;Ral一分压器(高压探头>;Re一分压器(高压操头):R,一策中或分布的图尼电阻(阻抗的实际使用值由制造厂和用户双方协商确定)4点火系统的负载
4.1三针放电器
被测点火系统的负载是一个三针放电器火花间隙装置(如图1a所示)。火花间隙可以调整,除现成标准规定的三针极距外,间隙调整到5.5士0.1mm(对应于12kV)。4.2电容、电阻负载
被测点火系统接一段高压点火线。作为被测点火系统的分路负载电阻,还要装一个低传输常数的10W、1Mn无感电阻器,用以模拟被铅、碳污染的火花塞,如图1b所示。在测高压线路总的分布电容时,应将火花塞闻隙和电阻器R,(如果是集中参数电阻器的话)全部短接,并将高压点火线从点火线圈上拆下。
5测试内容
5.1点火系统的主要参数测试
5.1.1次级有效电压
层磁电机点火系统的基本测试项目,将测得的次级有效电压值与汽油发动机规定的火花塞所需点火电压值进行比较,从而确定点火系统是否适用(见图2a)。5.1.2断电电流(或导通电流)
断电电流适合于电感式点火系统,其测试目的是为了确定点火线圈的输入能量(见图2b);导通电流适用于电容放电式点火系统(见图2c)5.1.3平均输入电流
本项测试是确定磁电机点火系统所消耗的平均电流值。5.1.4火花电压和火花电流
这是计算火花能量时必要的数据。5.1.5火花持续时间
本项的测试结果在一定范固内表明了在临界燃油条件下的火花点火能力,还可以表明火花塞电极将被电腐蚀的程度(电感式见图2d、电容放电式见图2e)。由于这两个问题比较复杂,还需要根据一定的经验来判断。
5.1.6火花电流最大值
JB/T 6730-93
该数值是指火花间隙被击穿时,自点火线圈次级绕组经火花间隙产生火花放电时最初的电流瞬时值(电够式见图2d、电容放电式见图2e)。5.1.7火花能量计算
火花能量值是火花电流值与火花电压值的乘积在火花持续时间内的积分,也可用某一时刻电流脱时值、电压时值与火花持续时间的简单乘积来代替。至于取何时的值,则应按系统和条件的不同情况而定。
5.1.8点火线喝次级电压上升时间本项测试是确定点火系统带火花塞负荷的能力,电压上升时间越短,通过各支路的损耗越小,用于点火的能量就越多,
为了便于对点火系统进行比较,规定上升时间是指:次级电压从-1.5~一15kV的时间,或由用户与制造厂协商确定。
5.1.9点火线图的初级感应电压
该数值对于了解触点的寿命很有用,同时根据这一数值还可以确定电感储能点火系统中品体管应具有的耐压能力(见图2b)。
这项测试不适用于电容放电点火系统。5.1.10点火极限负载电阻
点火系统的分路负载特性用点火极限负载电阻来表示。使系统次级电压降至一15kV的负载电阻即为点火极限负载电阻,用符号Risv表示,其试验条件为:电容负载:50pF;转速:2000r/min士2%。上升时间
火花电压
火花电魂
火花持续时局
银想应电压
峰值初级电准
锋值初级电
花电压
大花电汽
大龙持域时润
图2点火系统波形(示被器显示的典型波形)注:a、c、d、e的横坐标为ustb 的横坐标为msi纵坐标为图示。5.2磁电机的型式试验
磁电机的型式试验接ZBJ91003的规定和要求进行。5.3磁电机产品的质量分等试验
摩托车微电机产品质量分等试验按MZ112.1和MZ112.2的规定和要求进行。3
JB/T6730-93
其他磁电机的产品质基分等试验按有关行业内部标准的规定和要求进行。5.4点火线圈的型式试验
磁电机用点火线图的型式试验按ZBJ94011.1~94011.2的规定和要求进行。5.5点火线圈产品的质量分等试验磁电机用点火线医的产品质质分等试验按有关行业内部标准的规定和要求进行。5.6电子点火器的型式试验下载标准就来标准下载网
电子点火器的型式试验接GB11476~11477的规定和要求进行。6对试验设备的要求
6.1对于5.1条中规定的“主要参数测试”,6.1.1示波器的最大上升时闻为0.03μs,最小题带宽为10MHz,测基不稳定度低于3%(P,和P,)。6.1.2分压器(高压探头)的输入电容值不大于5pF,输入电阻不小于100Ma,测量有效电压上升时间和火花持续时间用分压器(见图1中的Ra和R4)和示波器。测量火花电流,如图1a所示,必须用电流探头,
6.1.3用6.1.1条所述示波器测量初级感应电压,6.1.4磁电机试验台及所附转速表应符合下述条件:B.
驱动轴与转速表的同轴度在0.1mm之内:应采用无级调速装置,调速范围为100r/min至最高转速:b.
从200~800r/min的转速稳定性为5%;e.
d,从1000r/min至最高转速稳定性为2%。6.1.5转速表的指示精度在1%以内。6.2对于磁电机,点火线图、电子点火器产晶的型式试验和质量分等试验所用的试验设备,接各自对应的有关标准的规定和要求使用。7检测方法
7.1本标准5.1条规定的主要参数测试\的检测方法如下;7.1.1按图1a和图1b的电路接好仪器,按表1中的试验条件测试5.1条规定的各项目。采用图3规定的三针放电器进行试验,并根据5.1.7条规定的方法计算火花能量。表1
磁电机转速
200800
1000~最高转速
竞温度℃
性能试验
工作试验
-40±3
工作状态
玲热起动
7.1.2测试前,应将被测磁电机点火系统在表内所定温度下放置至少1h,当系统达到势稳定状态后,该取所测参数值。热稳定条件由制造厂与用户双方协商确定,考虑到触点电弧和其他因素的影响,次级输出电压的竭值会有不同,故规定测试出的最低峰值为该系统的次级输出电压。
测量火花持绞时间时,必须把分压器和三针放电器的火花间隙并联。火花间隙为5.5土0.1mm。7.1.3用模拟设备做环境温度试验时,由于温度对导线电阻值有影响,所以必须考虑低压导线和高压导线的长度是否合理。
7.1.4图1所示电路适于测量次级有效电压;图1b适于测量次级电压上升时间。同时,用示波器可以4
测试线圈初级感应电压。上述测试条件为:JB/T6739-93
环境温度:23士2C:磁电机转速:2000r/min士2%,7.2磁电机、点火线圈、电子点火器产品的型式试验和质量分等试验的检测方法按各自有关标准规定进行。
搭快电
附加说明:
图3三针敏电器电极的安装
本标准由关津内燃机研究所提出并归口本标准由天津内燃机研究所负责起草。本标准主要起草人李及贤,
高压电板
糖动电板
