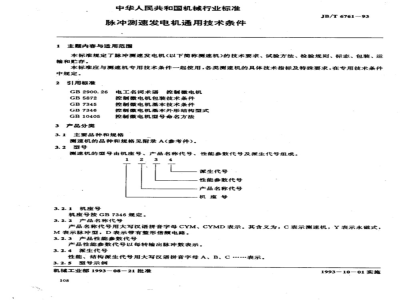

标准图片预览






标准内容

中华人民共和国机械行业标准
脉冲测速发电机通用技术条件
1主题内容与适用范围
JB/T6761-93
本标准规定了脉冲测速发电机(以下简称测速机)的技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准应与测速机专用技术条件一起使用,各类测速机的具体技术指标及特殊要求,在专用技术条件中规定。
引用标准
GB2900.26
GB5872
GB7345
GB-7346
GB10405
3产品分类
电工名词术语控制微电机
控制微电机包装技术条件
控制微电机基本技术条件
控制微电机基本外形结构型式
控制微电机型号命名方法
3.1主要品种和规格
测速机的品种和规格见附录A(参考件)。3.2型号
测速机的型号由机座号、产品名称代号、性能参数代号及派生代号组成。1
3.2.1机座号
机座号按GB7346规定。
3.2.2产品名称代号
派生代号
性能参数代号
·产品名称代号
机座号
产品名称代号用大写汉语拼音字母CYM、CYMD表示。其含义为:C表示测速机,Y表示永磁式,M表示脉冲型,D表示带有整形倍频电路。3.2.3.产品性能参数代号
产品性能参数代号以每转输出脉冲数表示。3.2.4派生代号
性能、结构派生代号用大写汉语拼音字母A、B、C表示。3.2.5型号示例
机械工业部1993-08-21批准
1993-10-01实施
JB/T6761-93
90CYM300A表示机座外径为90mm的CYM系列永磁式脉冲测速机,每转输出脉冲数为300的第一个派生产品。
3.3外形及安装尺寸
3.3.1外形及安装尺寸
测速机的基本外形及安装尺寸应符合GB7346中规定的K3及K4型,机身长度L由专用技术条件规定。
3.3.2轴伸型式
45及以下机座号基本轴伸型式为光轴伸,55~130机座号为半圆键键槽轴伸,其尺寸均应符合GB7346的规定。
4技术要求
使用环境条件
测速机使用环境条件应符合GB7345中1.1表1的1级或2级规定。4.2引出线或接线端
4.2.1出线方式
测速机的出线方式可采用引出线、接线板或航空插座,引出线长度由专用技术条件规定。4.2.2标记
引出线标记用不同颜色标志,按表1、表2规定。接线板标记用阿拉伯数字表示,按表1规定。航空插座标记用阿拉伯数字表示,按表2规定。表1
接线板标记
引出线颜色
引出线颜色
航空插座标记
输出绕组
4.2.3引出线和接线端强度
标记信号Www.bzxZ.net
电源线
公用地线
引出线和接线端强度按GB7345中3.9或由专用技术条件规定。4.3外观和装配质量
4.3.1外观
测速机外观应符合GB7345中3.2.1规定。4.3.2外形和安装尺寸
测速机的外形和安装尺寸应符合GB7346和专用技术条件规定。4.3.3径向间隙
测速机的径向间隙应符合专用技术条件规定。4.3.4轴向间隙
测速机的轴向间隙应符合专用技术条件规定。4.3.5轴伸径向圆跳动
输·出
控制线
JB/T6761-93
测速机的轴伸径向圆跳动应符合专用技术条件规定,4.3.6安装配合面的同轴度
测速机安装配合面的同轴度应符合GB7346中K3和K4型规定。4.3.7安装配合端面的垂直度
测速机安装配合端面的垂直度应符合GB7346中K3和K4型规定。4.4直流电阻
测速机绕组的直流电阻及偏差,应符合专用技术条件规定。4.5绝缘介电强度
测速机应能承受表3规定的试验电压,不应出现绝缘击穿的痕迹或内部飞弧,泄漏电流峰值不应超过3mA。试验后应立即测量绝缘电阻并应符合4.6规定。表3
最大输出电压
注:仅对测速机本体进行。
绕组对机壳的试验电压
(有效值)
500-°s
重复进行绝缘介电强度试验时,试验电压为表3规定值的80%。4.6绝缘电阻
测速机导电部分对机壳的绝缘电阻应符合下列要求V
在正带试验气候条件下,应不低于100Ma;在专用技术条件规定的极限低温条件下,应不低于50MO;在专用技术条件规定的极限高温条件下,应不低于10MO;恒定湿热试验后,应不低于2MO。4.7输出斜率
测速机在规定负载条件下,单位转速产生的输出电压(以r/min的电压表示)应符合专用技术条件规定。
4.8最高工作转速
测速机最高工作转速应符合专用技术条件规定。4.9最小负载阻抗
测速机在最高工作转速时的最小负载阻抗应符合专用技术条件规定。4.10输出阻抗
测速机在最高工作转速时的输出阻抗应符合专用技术条件规定。4.11脉冲数
测速机每转输出脉冲数按下式计算,其值应符合专用技术条件规定:60·f
式中,P—脉冲数;
f—转速为n时测速机输出信号的频率,Hz;n—转速,r/min。
4.12脉冲周期误差
测速机在转速范围内任意转速下脉冲周期时间的最大值与最小值之差与该转速下周期时间平均值之比为脉冲周期误差,应符合专用技术条件规定。4.13转速范围
测速机能正常工作的最低转速和最高转速的转速区间。110
4.14重量
测速机重量应符合专用技术条件规定。4.15低温
JB/T6761-93
测速机应能承受专用技术条件规定的极限低温试验。试验后检查绝缘电阻、输出斜率应符合4.6和4.7规定,
4.16高温
测速机应能承受专用技术条件规定的极限高温试验。试验后检查绝缘电阻、输出斜率应符合4.6和4.7规定。
4.17振动
测速机应能承受GB7345中3.18.1及专用技术条件规定的振动试验。除专用技术条件另有规定外,试验时测速机不运转。试验结束后,测速机不应出现零部件松动或损环,检查测速机输出斜率、脉冲数、脉冲周期误差应符合4.7、4.11、4.12规定。4.18冲击
测速机应能承受GB7345中3.19.1及专用技术条件规定的冲击试验。除专用技术条件另有规定外,试验时测速机不运转。试验结束后,测速机不应出现零部件松动或损环,检查测速机输出斜率、脉冲数、脉冲周期误差应符合4.7、4.11、4.12规定。4.19湿热
测速机应能承受GB7345中3.21.1及专用技术条件规定的恒定湿热试验。试验后在箱内测其绝缘电阻应符合4.6规定。测速机应无明显的外表质量变环及影响正常工作的锈蚀现象,检查测速机脉冲数、脉冲周期误差应符合4.11、4.12规定。4.20寿命
测速机在4.9规定的最小负载阻抗和4.8规定的最高工作转速的二分之一转速下应能连续正常工作2000h。寿命试验后,检查输出斜率、脉冲数、脉冲周期误差应符合4.7、4.11、4.12规定。5试验方法
5.1试验条件
5.1.1气候条件
5.1.1.1正常气候条件
正常气候条件按GB7345中3.1.1.1规定。5.1.1.2仲裁气候条件
仲裁气候条件按GB7345中3.1.1.2规定。5.1.1.3基准气候条件
基准气候条件按GB7345中3.1.1.3规定。5.1.2试验仪表、设备
测量输出斜率、脉冲数和脉冲周期误差时,测速机稳速驱动装暨的稳速精度不低于0.05%,数字电压表和数字额率计的精度不低于0.1%或按专用技术条件规定。5.1.3稳定温度
5.1.3.1不通电稳定握度
不通电稳定温度按GB7345中3.1.5.1规定5.1.3.2通电稳定工作温度
通电稳定工作温度按GB7345中3.1.5.2规定。5.1.4如无特殊规定,测速机应水平安装在标准试验支架上标准试验支架按GB7345中图1~图3规定。
5.2引出线或接线端
JB/T676193
测速机的出线方式及引出线颜色或接线端标记应符合4.2.1、4.2.2规定。测速机引出线或接线端强度检查按GB7345中3.9方法进行,应符合4.2.3规定。5.3外观和装配质量
5.3.1外观
目检测速机外观,应符合4.3.1规定。5.3.2外形及安装尺寸
用游标卡尺或千分尺检查测速机外形及安装尺寸,应符合4.3.2规定。5.3.3径向间隙
按GB7345中3,2.2方法检查测速机径向间断,应符合4.3:3规定:5.3.4轴向间隙
按GB7345中3.2.3方法检查测速机轴向间隙,应符合4.3.4规定。5.3.5轴伸径向圆跳动
按GB7345中3.2.4方法检查测速机轴伸径向圆跳动,应符合4.3.5规定。5.3.6安装配合面的同轴度
按GB7345中3.2.5方法检查安装配合面的同轴度,应符合4.3.6规定。5.3.7安装配合端面的垂直度
按GB7345中3.2.5方法检查安装配合端面的垂直度,应符合4.3.7规定。5.4直流电阻
测速机达到不通电稳定温度后,用电桥分别测量各绕组的直流电阻,其折算值应符合4.4规定。5.5绝缘介电强度
按GB7345中3.7规定方法进行试验,应符合4.5规定。5.6绝缘电阻
按GB7345中3.8规定方法进行试验,应符合4.6规定。5.7输出斜率
测速机安装在与稳速驱动装置同轴的标准试验支架上。将测速机驱动至100r/min,在规定负载下,用数字电压表测量顺、逆时针两个转向的输出电压,按下式计算的输出斜率,应符合4.7规定。U.+U
式中:K—输出斜率,V/r·min-\,2·100
U.一一顺时针转向时测量的电压,V;UL一—逆时针转向时测量的电压,V。5.8输出阻抗
测速机不运转,在其输出绕组上施加幅值和颖率与最高工作转速时的输出电压幅值、频率相等的电压U,,测量输出回路中的电流I,则输出阻抗由下式计算,其值应符合4.10规定。Z,
式中,Z—输出阻抗,a,
U输出绕组上施加的电压,V;
I——输出回路的电流,A。
5.9脉冲数
测速机安装在与稳速驱动装置同轴的标准试验支架上。将测速机驱动至100r/min,用数字频率计测量任意转向的输出电压频率,按式(1)计算每转脉冲数,应符合4.11规定。5.10脉冲周期误差
JB/T6761-93
测速机安装在与稳速驱动装置同轴的标准试验支架上。将测速机驱动至100r/min顺时针旋转,用数字频率计测量10s内最大脉冲周期时间T和最小脉冲周期时间T,按下式计算脉冲周期误差,应符合4.12规定。
式中:△T—脉冲周期误差,%;AT
T。10s内平均脉冲周期时间,ms;T+T
5.11重量
用感量为1%的衡器称取测速机重量,应符合4.14规定(4)
5.12低温
测速机安装在标准试验支架上,不通电置于试验箱中,箱温逐渐降至专用技术条件规定的极限低温,温差士2℃。测速机在此条件下达到不通电稳定温度,然后检查绝缘电阻、输出斜率,应符合4.15规定。5.13高温
测速机安装在标准试验支架上,不通电重于试验箱中,箱温逐渐升高并保持在专用技术条件规定的极限高温,温差土2℃。测速机在此条件下达到不通电稳定温度,然后将测速机驱动至专用技术条件规定的最高工作转速(规定负载条件下),待测速机达到通电稳定工作温度后,检查绝缘电阻、输出斜率,应符合4.16规定。
5.14振动
按GB7345中3.18试验方法进行,试验时测速机不运转,其结果应符合4.17规定。5.15冲击
按GB7345中3.19试验方法进行,试验时测速机不运转,其结果应符合4.18规定。5.16湿热
按GB7345中3.21试验方法进行,其结果应符合4.19规定。5.17寿命
测速机按4.20规定条件在室温条件下进行寿命试验,其结果应符合4.20规定6检验规则
6.1试验分类
测速机试验分类按GB7345中4.1规定。6.2试验项目及规则
测速机试验规则按GB7345中4.2、4.3、4.4、4.5及专用技术条件规定,试验项目及基本顺序按表4。
7质量保证期
按GB7345中第5章规定。存放期分为1年和3年、保用期分为1年和2年半,由专用技术条件规定。
8标志、包装、运输及贮存
8.1出厂测速机都应有铭牌。
8.2铭牌上的字迹应保证测速机在使用期间清晰、不应剩落,其内容至少应包括:型号和名称:
b.产品编号:
制造厂名或厂标;
制造日期。
JB/T6761-93
出厂测速机包装按GB5872规定。测速机运输和贮存按GB7345中6.2和6.3规定。表
引出线或接线
外形和安装尺寸
径向间欧
轴向间陈
轴伸径向圈跳动
安装配合面的同轴度
安装配合端面的垂直度
直流电阻
绝缘介电强度
绝缘电阻
输出斜率
输出阻抗
脉冲数
脉冲周期误差
技术要求
章、条
试验方法
章、条
检查试验
暨定试验
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
3、 4
1、2、3、4
1、2、3、4
周期试验
1、2、3、4
1、2、3、
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、
1、2、3、
1、2、3、
1、2、3、
1、2、3、
1、2、3、
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
1、2、3、4
脉冲测速发电机系列型谐见表A1序号
附加说明:
JB/T676193
附录A
脉冲测速发电机系列型谱
(参考件)
机座外径
本标准由机械工业部西安微电机研究所提出并归口。本标准由机械工业部西安微电机研究所负责起草。本标准主要起草人唐天麟、杨锦强。脉
30、60
50、100、200
150、300、600
300、600、1200
600、1200、2400
