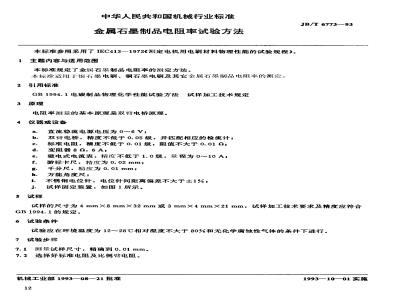

中华人民共和国机械行业标准
金属石墨制品电阻率试验方法
本标准参照采用了IEC413一1972《测定电机用电刷材料物理性能的试验规程》。1 主题内容与适用范围
本标准规定了金属石墨制品电阻率的测定方法。本标准适用于银石墨电刷、铜石墨电刷及其它金属石墨制品电阻率的测定。2引用标准
GB1994.1电碳制品物理化学性能试验方法试样加工技术规定3原理
电阻率测量的基本原理是双臂电桥原理。4仪器或设备下载标准就来标准下载网
直流稳流电源电压为0～6V；
双臂电桥，精度不低于0.05级，并匹配相应的检流计，标准电阻，精度不低于0.01级，阻值不大于0.010，变阻器8α，6A
磁电式电流表，精度不低于1.0级，量程为0～10A，游标卡尺，精度为0.02mm#
千分尺，精度为0.01mm；
万能角度尺，
不锈钢电位针，电位针间距离偏差不大于士1%；试样固定装置，如图1所示。
5试样
JB/T 6773—93
试样的尺寸为4mm×8mm×32mm或3mm×4mm×21mm，试样加工技术要求及精度应符合GB1994.1的规定。
6试验件
试验应在环境温度为12～28℃相对湿度不大于80%和无化学腐蚀性气体的条件下进行。7试验步骤
7.1测量试样尺寸，精确到0.01mm。7.2选择好标准电阻及比例臂电阻。机械工业部1993—08—21批准
1993—10-01实施
JB/T 6773--93
1---电位针,2-—试样,3-
6-底座*7—
轴,8-
试样固定装置
40#铜网14-海棉橡胶15~
胶木底板,9-
电流端，10—
螺母，
-测量端。
7.3确定电位针间距，试样为4mm×8mm×32mm时，电位针的间距为16mm；试样为3mm×4mm×21mm时，电位针的间距为10 mm。7.4按图2接好电气线路。
图2双臂电桥原理图
G—检流计A安培表，R、R
电桥比例臂电阻
Rs、R4电桥测量臂电阻，R—-变阻器：Rx-u-试样电阻Rw—标准电阻，E-稳流电源，K阐刀开关。7.5选择测量电流，在不使被测试样发热和保证测量灵敏度的情况下，选用最小工作电流。此电流不应13
超过标准电阻的额定电流。
JB/T 6773—93
7.6试样按长度方向置于两个弹性电级中间，使试样轴心与两电极中心重合。7.7通电，调节变阻器，使电流符合要求，并将检流计调至零位。7.8将电位针置于W×L面上，调节电桥旋钮，测量两个W×L面上的电阻值，取其算术平均值为所测的电阻值。
结果计算
电阻率按下式计算
式中：p——电阻率，unm;
Rx试样电阻，mQ;
b—试样厚度，mm；
W-试样宽度，mm；
Lu电位针间距，mm。
8.2所得结果应表示至二位小数。附加说明：
Rx·b·W
本标准由机械工业部哈尔滨电碳研究所提出并归口。本标准由哈尔电碳广和哈尔滨电碳研究所起草。本标准主要起草人刘树秋、宋丽娟。14
