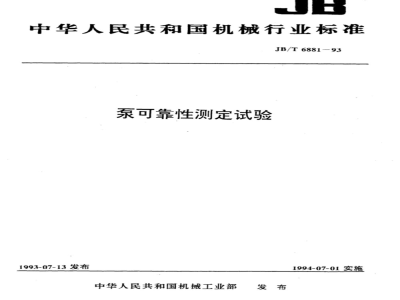

中华人民共和国机械行业标准
JB/T6881-93
泵可靠性测定试验
1993-07-13发布
中华人民共和国机械工业部
1994-07-01实施
中华人民共和国机械行业标准
泵可靠性测定试验
1主题内容与适用范围
JB/T6881—93
本标准规定了泵可靠性测定试验的指标选择、抽样规定、故障判据、试验程序以及试验数据处理方法等。
可靠性测定试验是测定系可靠性特征值的试验。日的是确定泵实际达到的可靠性水平，以便把这些资料记入技术文件。
本标准适用于需要了解可靠性指标量值的泵产品，并对试验室和现场两种可靠性试验方式均适用。2引用标准
GB3187
可靠性基本名词术语及定义
GB5080.4设备可靠性试验可靠性测定试验的点估计和区间估计方法（指数分布）3可靠性指标及定义
3.1平均寿命（meanlife）
a.平均无故障工作时间（meantimebetweenfailures一MTBF）泵运行中相邻两故障间工作时间的均值。b.失效前平均工作时间（meantimetofailure一MTTF）泵从开始运行到发生不便于修理的故障时工作时间的均值。c.平均检修寿命（meanoverhaul life一MOL）泵运行到需要解体检查修理时工作时间的均值。3.2平均修复时间（meantimetorepair-MTTR）泵从发现故障到恢复规定功能所需时间的均值。3.3有效度(availability一A(t))泵在规定的时间区间内具有或维持其规定功能的概率。3.4可靠度(reliability一R(t)）泵在规定的条件下和规定时间内，完成规定功能的概率。上述各项指标的观测值求法按GB3187中的规定。4可靠性指标的选择
4.1可以修复的泵产品可靠性指标应选用平均无故障工作时间（MTBF)和平均检修寿命(MOL）。4.2某些原则上虽然可修复但是进行修理很不方便或很困难甚至是不可能修复的泵，可以当成不可修复产品处理（如深井泵和某些船用泵等），其可靠性指标选用失效前平均工作时间（MTTF）。4.3当有条件收集到泵维修数据的情况时，除4.1条或4.2条外，可靠性指标可同时选用平均修复时间(MTTR)和有效度（A(t)）。
工程上习惯称有效度为可用率，当故障间隔时间和维修间隔时间均服从指数分布时，有效度为：机械工业部1993-07-13批准
1994-07-01实施
JB/T 6881-93
A(t)=MTBF+MTTR
4.4当考核泵的零、部件时（如叶轮、机械密封等），除选用以上指标外，可靠性指标还可选用可靠度R(t)。
5抽样规定bzxZ.net
5.1抽样的目的是为了减少试验台量，节约费用，但必须保证样品的试验结果能够代表整批泵的水平。5.2泵的可靠性测定试验用于下述情况：a。研制的模型或样机；
b.批量生产。
总体必须在本质上是同一的，也就是说同一总体的泵是以相同的方法和稳定的工艺条件生产装配的，以保证可靠性试验具有代表性。如果可以证明泵的可靠性水平与泵的规格无关，方可将同型号不同规格的泵作为个总体处理。
受试泵必须从所代表的总体中，按随机方式一次计数抽样。5.3现场可靠性试验应注意选点：用户的使用条件应与设计说明条件一致；a.
b．尽量优先选择被考核产品使用量大的用户；e.
如选择多家用户，应注意考查具有相同或基本相同的使用条件。5.4试验室试验应抽取同年生产的同一规格型号的泵不少于3台。现场试验应从向时期运行的向一规格型号的泵中抽样，样本量不少于5台，对于年产量超过150台的同种规格型号泵抽样量不少于15台。5.5对现场试验的泵产品，为尽可能多的暴露故障，样本量不一定要多，但需保证足够的试验时间，同时要保证受试泵的投运时间不应相差太大。5.6现场试验时，一般情况下应优先选择完全样本试验，即试验到每台抽样受试泵的检修寿命期为止。对于平均检修寿命较长的泵（MOL≥3年），可选择不完全样本试验。6故障判据
6.1故障
凡是不能按订货数据单要求的运行工况完成其规定功能，或其性能指标劣化至允许范围以外的一切现象就是故障。
6.2表现形式
在额定扬程下流量达不到规定值或满足不了用户的使用值，不正常的外部泄漏、振动烈度大、润滑不良、局部过热、不正带的频繁更换易损件等都属故障。6.3分类
一危及人身和设备安全，造成重大经济损失的故障。如断抽，炸裂等。I类故障-
1类故障一一主要零、部件严重损坏，需解体检修的故障。如叶轮裂纹、更换机械密封和轴承等。■类故障
一泵功能下降，可用更换易损件和附带工具在较短时间内便于维修并容易排除的故障。如换填料等。
N类故障一不影响泵的功能和使用要求且无需停机而轻易排除的故障。如标牌脱落、轻微泄漏等。
6.4判据
6.4.1由于「、I、重类故障引起的非计划停机均判为一次故障。6.4.2有计划停机检修不计入故障次数，按计划更换易损件也不计入故障次数。6.4.3N类故障以及其他由于泵本机以外的原因引起的从属故障，如：仪表失灵、误操作等均需记录但2
不计入故障次数。
JB/T6881-93
6.4.4故障类别的判定应以最终造成后果的严重程度为依据。6.4.5由于各种泵的结构不同，同一名称的故障所致后果及排除的难易程度会有较大差别，因此要根据具体情况确定故障类别。
6.4.6现场使用中如发现泵的若干个参数偏离了规定的使用范围，而且不能证明它们是同一个原因引起的，则每一个参数的偏离都认为是受试泵的一次故障，有几个原因就认为是几次故障，若是由同一原因引起，则认为是一次故障。
7受试产品的要求
7.1受试产品应按第5章的规定抽样。7.2受试产品必须是检验通过的合格品，而且在完成性能参数试验之后应进行解体，只有当未发现零、部件有什么不正常的痕迹时才允许进行可靠性试验。7.3可靠性试验可以在专门的试验台上进行，也可以在使用现场进行.但运行工况应在设计规定的工作范围内，运行环境应符合被试泵的使用说明文件的有关规定。7.4试验室试验应在规定工况下进行，并要配计时器，允许采用加速试验方法，但必须证明所用方法不改变失效模式和失效机理且加速系数足够准确。7.5在使用现场实际工作负荷下进行试验时，其设备应具备下列条件：a.
可以测定泵的扬程、流量，功率，测定精度不要求太高，方法不限；可以测量为判断泵的运转是否正常必需测定的量，如轴承温度、外部泄漏量、某些部位的压力b.
或压力差等；
事故保护或监测装置齐备。
7.6应对允许更换的部件和零件作出计划。8试验程序
8.1试验记录
从给定的泵产品总体中，随机抽取规定数量的样品投入规定的试验过程，记录和逐次累积所有受试泵的相关试验时间、故障间隔时间和相关失效数，并记入表1中。8.2相关试验时间
受试泵相关试验时间根据GB5080.4的规定（见图1)确定。受试产品数
★失效
失效数表-1
图1受试泵相关试验时间
相关试验时间
.i+te,
试验进程
JB/T6881-93
各及工资
8.3累积相关试验时间的计算
JB/T6881-93
当能测得每台受试泵的相关试验时间时.发生第及次失效的累积相关试验时间T为：或T=
式中：n受试泵台数；
t.—一在受试泵中，序号为m的泵直到第个失效发生时的相关试验时间；r-相关失效数(故障次数)；
t第：个故障间隔时间。
在定时试验中，累积相关试验时间T为：T
式中：t—序号为m的受试产品直到规定点的试验时间。8.4试验监测时间
（2）
整个试验期间生产厂都必须派专人观测相应的受试票的相关试验时间，试验结束时观测相关失效数。
如果不能连续地进行监测，则必须规定监测之问的时问间隔，使之必须短到不致在本质上影响试验结果。
一般情况下，监测间隔应小于0.2m。.其中m。为规定的可接受平均无故障工作时间。8.5试验记录
应给每台受试泵建立份试验记录，并按先后顺序在规定时间和每次失效之后进行数据记录。8.5.1由现场的一般维修人员按现场使用的维修表格收集数据。8.5.2由现场操作人员按表1收集数据。8.5.3
由试验人员按监测间隔定期收集数据，记入表1。8.5.4
凡是试验人员认为与试验有关的事件均应记录。9参数估计和分布假设
一个点估计值是单个数值，用于表示一个统计参数的未知真值。例如平均无故障工作时间、有效度9.1
置信限规定了在估计值周围的置信区间，这个区间以确定的概率（即置信度)包含着被估计参数的9.2号
真值。
应取单侧置信度7=0.7。
9.3泵整机寿命在没有验证属于何种分布时.选用指数分布。零、部件寿命选用威布尔分布。当已有足够数据可以拟合分布曲线时，以数据拟合的分布为准。10试验方案
可靠性试验包括试验室和现场网种方式，可根据具体条件自选一种方式进行试验。10.1完全样本试验一—试验进行到每台投试泵都到了检修寿命期为止。10.2不完全样本试验：
a，定时截尾试验一一试验进行到试前规定的试验时间T\时就停止的试验。当样本量较大，尤其是试验室试验可以选用定时截尾试验方案。b。定数截尾试验-一试验进行到试前规定的失效数r就停止的试验。当用户限制泵的故障发生次数时，可选用定数截尾试验方案。11数据处理
11.1可靠性试验的数据处理包括图分析和数值分析两种方法。对于小样本（n≤20)，应采用数值分析5
JB/T6881-93
方法。对于大样本（n>20），除采用数值分析方法以外还可采用图分析法。另外无论是大样本还是小样本如果有计算机编程能力时，应采用随机截尾处理方法。图分析法-利用各种概率纸（如正态、威布尔、对数正态概率纸）对可靠性试验所获得的数据a.
进行描点、估计分布参数和可靠性特征值的方法；-利用概率模型和统计模型进行可靠性指标估计的数学方法；数值分析法
随机截尾法-对于不符合完全样本或不完全样本中定时或定数截尾试验方案，所获得的可c.
靠性试验数据（如产品中途退出试验或既有故障又有无故障的现场试验数据的情况）所采取的一种特殊处理方法。
11.2通过试验得到的数据，按泵的型号规格和不同的环境条件区分各自母体，记入表1中。供整理的原始数据是：
试验票的台数n；
总故障数r；
每台泵第i次故障的工作时间T
故障间隔时间t,=T-T:-1:
累积相关试验时间T=
其中T；和T:-1,分别为第i次和第1一1次故障发生时已运行的总工作时间。11.3指数分布-
当泵产品的寿命服从指数分布时，得到MTBF指标后，就可相应得到其他指标（如失效率入，可靠度R等)的点估计值：T
R(t)exp(-
区间估计（置信度=1α=0.7）。定数截尾单侧置信下限：
MTBF≥x(2r)
txi(2r))≤R(t)≤1
定时截尾单侧置信下限：
MTBF≥(2r+2)
exp(二xi(+ 2)≤R(1)≤1
其中X2()分布见表2。
.·(5)
（7）
·（8）
·（9）
6881-93
920-12
D=(iX<:X)d
JB/T 688193
503020
z50\ts
280*68
281°21
JB/T6881-93
实例：某型号泵的寿命认为是服从指数分布，抽取5台进行寿命试验，发生10次故障时，即停止试验，其故障间隔时间分别为330、480、905、1260、1910、2498、2704、3614、4100、5311h。试进行平均寿命的点估计和单侧置信区间估计：a.
按式(1)：T：
按式（3）：MTBF
按式(4)：=
=330+480+905+1260+1910+2498+2704+3614+4100+5311=23112hT
=0.433×10-1/h
MTBF=2311.2
由=0.7则4=1-0.7=0.3。查表2得X(2r）=X(2×10)=22.7752×23112
按式(6)计算单侧置信下限：MTBF≥222.775
当票运行t=1500h，试进行可靠度的点估计和单侧置信区间估计：b.
按式（5)：R(1500）=exp（
-1500×22.775)=0.477≤R(1500)按式(7)计算单侧置信下限：exp(11.4正态分布和威布尔分布
2×23112
11.4.1根据原始数据用下列公式计算可靠性特征值：平均无故障工作时间和平均检修寿命的观测值：MTBF
平均无故障工作时间和平均检修寿命的试验均方根差：MTBF)2
(OL,-MOL)
平均无故障工作时间和平均检修寿命的试验变异系数：许
11.4.2根据变异系数的不同，分别采用正态分布（v≤0.35时）或威布尔分布（>0.35时）。11.4.3按以下公式计算泵的平均无故障工作时间和平均检修寿命。采用正态分布时：
MTBF-MTBF
MOL=MOL
式中：
和t。
表3中选取。
采用威布尔分布时：
.（10）
·(11)
·（13)
（15)
JB/T6881-93
MTBF=K,
MOL=K,
式中：rs由表3中选取；K，与6值由表4或图2中选取。表3
(n或r)
正态分布系数
和的值
(n或r)
威布尔分布系数
..(18)
..(19)
