GA/T 1709-2020.Classification and testing methods for ballistic performance of physical protection products.
1范围
GA/T 1709规定了实体防护产品的防弹性能分类和测试方法.
GA/T 1709适用于具有防弹性能要求的实体防护产品的防弹性能测试。不适用于实体防护产品的弹道极限测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GJB 3196.30A枪弹试验方法
GA 141- -2010警 用防弹衣
3术语和定义
GA 141- 2010界定的以及下列术语和定义适用于本文件。
3.1实体防护产品pbysical protection product
以安全防范为目的,对入侵.盗窃.抢劫.破坏、爆炸、暴力袭击等事件,具有预防、延迟、阻止功能的人工屏障、器具、设备等。
3.2防弹性能ballistic performance
能有效防护枪弹及其产生的破片对被防护对象造成损伤的性能。
3.3入射角angle of incidence
弹头飞行方向与弹着点切平面法线之间的夹角,见图1. .
[GA 141- 2010, 3.14]
3.4射击距离shooting distance
发射枪枪口到弹着点之间的距离。
3.5弹着点impact point
弹头冲击实体防护产品后穿孔或凹陷的中心点,见图1.
3.6弹着点间距离shot-to shot distance
两个弹着点中心之间的距离。
[GA 141- 2010,3.15]
1范围
GA/T 1709规定了实体防护产品的防弹性能分类和测试方法.
GA/T 1709适用于具有防弹性能要求的实体防护产品的防弹性能测试。不适用于实体防护产品的弹道极限测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GJB 3196.30A枪弹试验方法
GA 141- -2010警 用防弹衣
3术语和定义
GA 141- 2010界定的以及下列术语和定义适用于本文件。
3.1实体防护产品pbysical protection product
以安全防范为目的,对入侵.盗窃.抢劫.破坏、爆炸、暴力袭击等事件,具有预防、延迟、阻止功能的人工屏障、器具、设备等。
3.2防弹性能ballistic performance
能有效防护枪弹及其产生的破片对被防护对象造成损伤的性能。
3.3入射角angle of incidence
弹头飞行方向与弹着点切平面法线之间的夹角,见图1. .
[GA 141- 2010, 3.14]
3.4射击距离shooting distance
发射枪枪口到弹着点之间的距离。
3.5弹着点impact point
弹头冲击实体防护产品后穿孔或凹陷的中心点,见图1.
3.6弹着点间距离shot-to shot distance
两个弹着点中心之间的距离。
[GA 141- 2010,3.15]
标准图片预览
标准内容

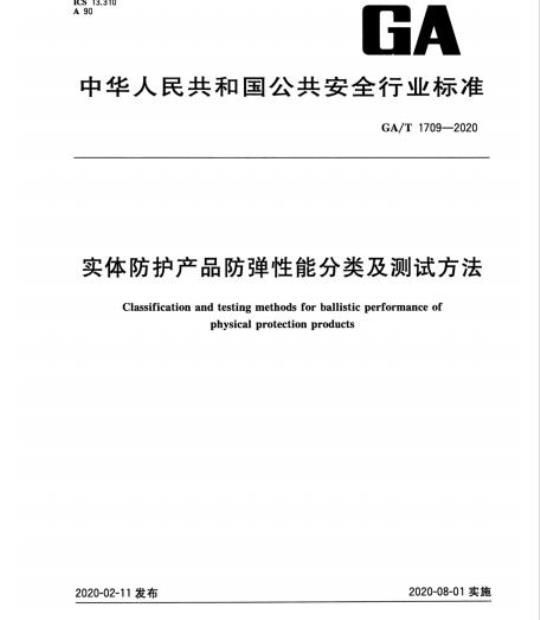

ICS13.310
中华人民共和国公共安全行业标准GA/T1709—2020
实体防护产品防弹性能分类及测试方法Classification and testing methods for ballistic performance ofphysical protectionproducts
2020-02-11发布
中华人民共和国公安部
2020-08-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由公安部科技信息化局提出。GA/T1709—2020
本标准由全国安全防范报警系统标准化技术委员会实体防护设备分技术委员会（SAC/TC100/SC 1)归口。
本标准起草单位：公安部安全与警用电子产品质量检测中心、公安部第三研究所、公安部安全防范报警系统产品质量监督检验中心、北京理工大学、江苏爵格工业设备有限公司。本标准主要起草人：邱日祥、李剑、李佩华、栾祎、张志江、顾建文、杨杰、周鑫、韦建树、董永香。I
rrKaeerkAca-
1范围
实体防护产品防弹性能分类及测试方法本标准规定了实体防护产品的防弹性能分类和测试方法。GA/T1709—2020
本标准适用于具有防弹性能要求的实体防护产品的防弹性能测试。不适用于实体防护产品的弹道极限测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GJB3196.30A枪弹试验方法
GA141—2010
警用防弹衣
3术语和定义
GA141一2010界定的以及下列术语和定义适用于本文件。3.1
physical protectionproduct
实体防护产品
以安全防范为目的，对人侵、盗窃、抢劫、破坏、爆炸、暴力袭击等事件，具有预防、延迟、阻止功能的人工屏障、器具、设备等。
防弹性能
ballisticperformance
能有效防护枪弹及其产生的破片对被防护对象造成损伤的性能。3.3
angleof incidence
入射角
弹头飞行方向与弹着点切平面法线之间的夹角，见图1。[GA141—2010，3.14]
实体防护产品
入射值
弹著点
弹若点切平面
冲击面
图1示意图
-rrKaeerkca-
弹头飞行线
弹着点切平面法线
GA/T1709—2020
shootingdistance
射击距离
发射枪枪口到弹着点之间的距离。3.5
弹着点
impactpoint
弹头冲击实体防护产品后穿孔或凹陷的中心点，见图1。3.6
shot-to-shot distance
弹着点间距离
两个弹着点中心之间的距离。
[GA141—2010,3.15]
弹着点距边缘距离
shot-to-edge distance
从弹着点的中心到实体防护产品防弹区域边缘最近的距离。3.8
冲击面
attackface
实体防护产品先接触弹头冲击的表面，见图1。3.9
+backingmaterial
背村材料
用于模拟被防护对象的材料。
验证板
witnessplate
用来监测实体防护产品被弹头侵彻后损伤状态的具有一定性能的板材。注：包括瓦楞纸板、铝箔等。
有效命中
effectivehit
射击试验时，弹体人射角、弹着点间距离、弹着点距边缘距离及弹速符合要求的弹头冲击。3.12
穿透penetration
实体防护产品受弹头冲击出现以下任一现象：a）形成通透性穿孔或可透光的裂纹；弹着点背面出现弹头及其产生的碎片；b）
验证板上有穿孔。
阻断stop
未发生穿透的现象。
背村凹陷深度backfacesignature弹头被实体防护产品阻断后，在背衬材料上留下的压缩形变印痕的深度3.15
弹痕高度
trauma height
弹头被实体防护产品阻断后，在弹击面背部留下的永久变形量。2
-rrKaeerkAca-
飞溅物fragment
实体防护产品中弹后，从实体防护产品上产生飞离样品本体的碎片。4防弹性能分类
GA/T1709—2020
按照实体防护产品的技术要求及本标准要求进行防弹性能测试后，根据样品受枪弹冲击后允许出现的现象，对防弹性能进行分类，见表1。表1防弹性能分类
防弹性能
穿透情况
无穿透
无穿透
无穿透
无穿透
5测试方法
测试条件
5.1.1环境条件
实体防护产品
背面情况
无飞溅物
无飞溅物，弹痕高度
在一定的范围内
无飞物
有飞曦物
5.1.1.1基本测试环境
结构状态
无燃烧和爆炸
无燃烧和爆炸，且在
一定条件下保持其原
有的性能
背衬材料
凹陷深度在
一定的范围内Www.bzxZ.net
风速小于或等于5.4m/s、常温、常湿、常压，能见度大于或等于30m。5.1.1.2特殊测试环境
验证板
飞溅物未穿透
验证板
根据实体防护产品的使用环境特性，由测试方明确实体防护产品的环境适应性，包括高温、低温、淋雨、浸水、恒定恒湿热、盐雾、光照老化等。5.1.2测试样品
5.1.2.1玻璃等板材的实体防护产品的测试样品外形尺寸应大于或等于300mmX300mm，组合结构的测试样品外形尺寸由被测试方提供相关技术条件确定。5.1.2.2基本测试环境下测试样品的数量应大于或等于1块，特殊测试环境下根据环境试验要求增加3
rrKaeerKAca-
GA/T1709—2020
相应数量的测试样品。
5.1.2.3不能直接将实体防护产品作为测试样品进行测试时，应采用与实体防护产品结构及工艺完全一致的测试样品进行测试。
5.1.3确定射击条件
枪弹类型及射击距离
结合实体防护产品的技术特性和使用要求，确定进行测试的枪弹类型、枪型和射击距离，见表2。常规枪弹及弹速及射击参考距离表2
弹头标称村
枪弹初速
枪弹类型
1964年式7.62mm
手枪弹（铅心）
DAP92A式9
手枪弹（铅心）
1951年式7.62mm
手枪弹(铅心)
DAP92年式9
手枪弹（钢心）
DAP92年式5.8mm
手枪弹（钢心）
1951年式7.62mm
手枪弹（铅心）
1951年B式7.62mm
手枪弹（钢心）
1956年式7.62mm
普通弹（钢心）
1953年式7.62mm
普通弹(钢心)
DBP87式5.8mm
普通弹（钢心）
1953年式7.62mm
穿甲燃烧弹
1953年式12.7mm
机枪弹
质量/g
/(m/s)
320±10
360±10
445±10
360±10
480±10
515±10
515±10
725±10
830±10
920±10
弹头结构
圆头铅心、铜被甲
圆头铅心、铜被甲
圆头铅心、覆铜钢
圆头钢心、铜被甲
尖头钢心、铅柱、覆
铜钢被甲
圆头铅心、覆铜钢
覆铜圆头钢心
尖头锥底钢心、铅
套、覆铜钢被甲
尖头锥底钢心、铅
套、覆铜钢被甲
尖头钢心、覆铜钢
尖头锥底钢心、铅
套、燃烧剂、覆铜钢
810±10
820±10
铅套、钢心、燃烧剂、
覆铜钢被甲
-rrKaeerKAca-
弹头直径
/mm×弹壳
长度/mm
5.8×33.5
7.62X×25
5.8×42.2
12.7×108
射击参
考距离
适用枪型
1977年式7.62mm手枪
1964年式7.62mm手枪
QSZ92式9mm手枪
1951年式7.62mm手枪
QSZ92式9mm手枪
QSZ92式5.8mm手枪
1979年式7.62mm轻型
冲锋枪
1979年式7.62mm轻型
冲锋枪
1956年式7.62mm半自
动步枪
1981年式7.62mm自动
1979年式7.62mm狙击
1985年式7.62mm狙击
QBZ95式5.8mm自动
1979年式7.62mm狙击
1985年式7.62mm狙击
12.7mm弹道枪
1954年式12.7mm
5.1.3.2入射角
GA/T1709—2020
确定射击的人射角，一般情况下，射击枪支应保持与测试样品冲击面的法线平行，也可根据实体防护产品的技术特性和使用要求，选择30°或45°人射角进行射击。5.1.3.3弹着点及其分布
5.1.3.3.1确定符合要求的射击弹着点位置范围，组合结构的实体防护产品，确定射击部位时可考虑测试其薄弱部位，如焊点、搭接及组合结构等。5.1.3.3.2确定符合要求的弹着点间距离和弹着点距边缘距离。5.2射击试验
试验准备
根据实体防护产品的技术特性和使用要求决定是否安装背衬材料、验证板，及确定其背衬材料、验证板技术参数与安装距离等要求。根据5.1.3的要求确定枪弹类型、枪型、射击距离、入射角、弹着点及其分布，安装试验武器等测试设备，测试设备布置见图2，安装应正确、牢固，安装过程中应确认测试样品的完整性，在试验过程中设备不应发生移动。
单位为毫米
测试样品
停止触发器
开始触发器
试验武器
说明：
两测速仪触发器之间的距离（2000士10）mm；L
试验武器与测速仪触发器的平均距离；射击距离，
图2测试设备布置示意图
-rrKaeerkAca-
GA/T1709—2020
2枪弹初速测量
使用测速仪进行枪弹初速测量，测速仪的精度和准确度应符合GJB3196.30A的规定。5.2.3射击
根据实体防护产品的技术特性和使用要求确定射击次数并进行射击试验，需要进行环境试验的，应在经环境试验后的10min内完成射击试验。5.2.4数据记录及处理
测试过程应记录数据，记录应包括以下内容：a）环境条件；
b）测试样品的状态与结构组成；枪弹类型；
d）人射角；
弹着点的位置及分布；
试验后的测试样品状态；
试验过程中的影像资料。
5.3结果判定
5.3.1有效命中判定
如符合以下要求则为有效命中：5.2.2中测量的枪弹初速符合5.1.3.1的相关要求；a)
b）按照图1测量的人射角符合5.1.3.2的要求；c)
使用满足精度的量具测量弹着点间距离、弹着点距边缘距离，且符合5.1.3.3的相关要求5.3.2
穿透判定
测试样品枪击试验后，出现如下之一的情况则为穿透：a）从弹着点的冲击面滴煤油，观察到测试样品的背面有煤油渗透现象；弹头嵌在测试样品上且在弹着点背面出现弹头的一部分或弹头的破片；b）
c）具有验证板时，验证板有弹头或弹头的破片；d）具有验证板时，测试样品的飞溅物穿透验证板。5.3.3
3防弹性能分类判定
当完成5.2的测试后，按照5.3.1的方法判定为有效命中时，检查测试样品的穿透情况、背面情况，结构状态以及背衬材料、验证板试验后的结果以及样品的功能，其中，是否穿透按照5.3.2的方法进行判断，其他结果按照表1的要求进行判断。6
-rrKaeerKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
