GA/T 1407-2017
基本信息
标准号： GA/T 1407-2017
中文名称：公安监管场所民警巡视管理系统
标准类别：公共安全行业标准(GA)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：5392787
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GA/T 1407-2017.Patrolling management systems for police supervision areas.
1范围
GA/T 1407规定了公安监管场所民警巡视管理系统的术语和定义、系统设计原则、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
GA/T 1407适用于移动式公安监管场所民警巡视管理系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T 2423.1- -2008电工电子产 品环境试验第 2部分:试验方法试验 A:低温
GB/T 2423.17- -2008电工电子产 品环境试验第2部分:试验方法试验Ka:盐雾
GB 4208- -2008外壳 防护等级(IP代码)
GB/T 15211- -2013安全防范报警设备环境适应性要求和试验方法
GB 16796- -2009安全防范报警设备安全要求和试验方法
GB/T 17626.2- -2006电磁兼容 试验 和测量技术静 电放电抗扰度试验
GB/T 17626.3- -2006电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验
GB/T 17626.4- -2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
GA244人民警察警徽技术标准
GA/T 543(所有部分)公安数据元
GA/T 1085- -2013手持式移动警务 终端通用技术要求
3术语和定 义
下列术语和定义适用于本文件。
3.1公安监管场所民'巡视管理系统patrlling management system for police supervision areas
用于规范和管理公安监管场所民警巡视工作的系统。
1范围
GA/T 1407规定了公安监管场所民警巡视管理系统的术语和定义、系统设计原则、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
GA/T 1407适用于移动式公安监管场所民警巡视管理系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T 2423.1- -2008电工电子产 品环境试验第 2部分:试验方法试验 A:低温
GB/T 2423.17- -2008电工电子产 品环境试验第2部分:试验方法试验Ka:盐雾
GB 4208- -2008外壳 防护等级(IP代码)
GB/T 15211- -2013安全防范报警设备环境适应性要求和试验方法
GB 16796- -2009安全防范报警设备安全要求和试验方法
GB/T 17626.2- -2006电磁兼容 试验 和测量技术静 电放电抗扰度试验
GB/T 17626.3- -2006电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验
GB/T 17626.4- -2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
GA244人民警察警徽技术标准
GA/T 543(所有部分)公安数据元
GA/T 1085- -2013手持式移动警务 终端通用技术要求
3术语和定 义
下列术语和定义适用于本文件。
3.1公安监管场所民'巡视管理系统patrlling management system for police supervision areas
用于规范和管理公安监管场所民警巡视工作的系统。
标准图片预览
标准内容

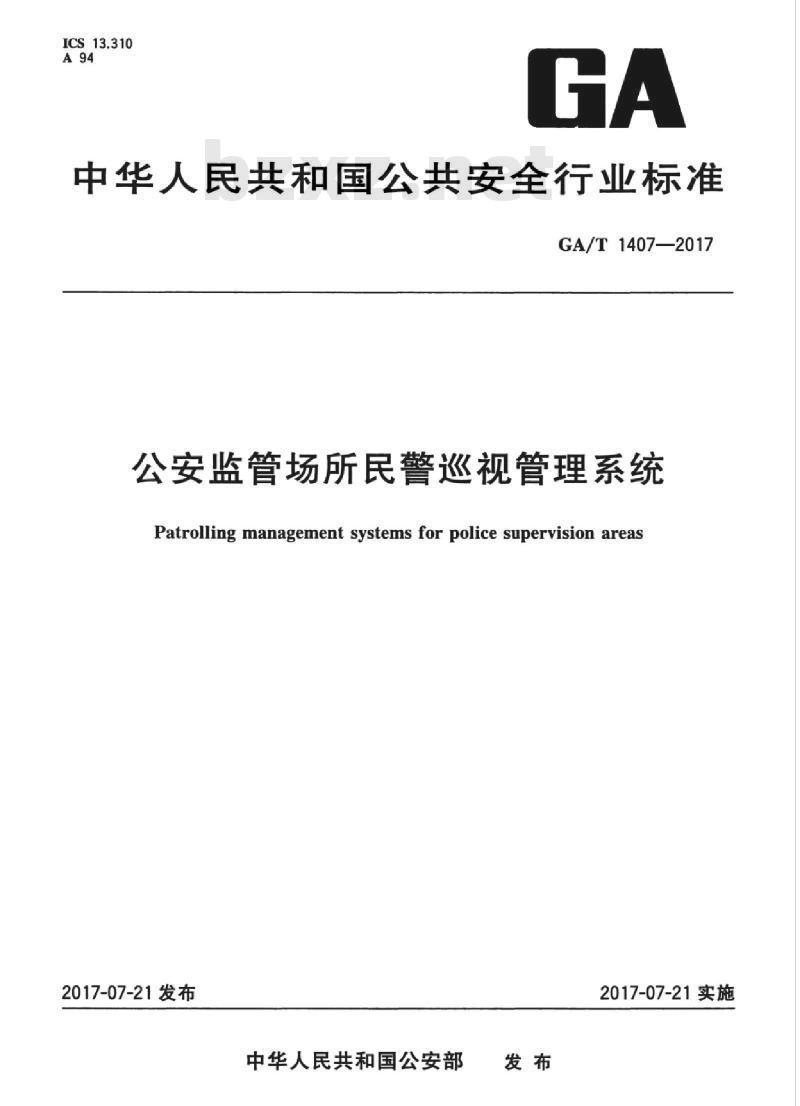

ICS13.310
中华人民共和国公共安全行业标准GA/T1407—2017
公安监管场所民警巡视管理系统Patrolling management systems for police supervision areas2017-07-21发布
中华人民共和国公安部
2017-07-21实施

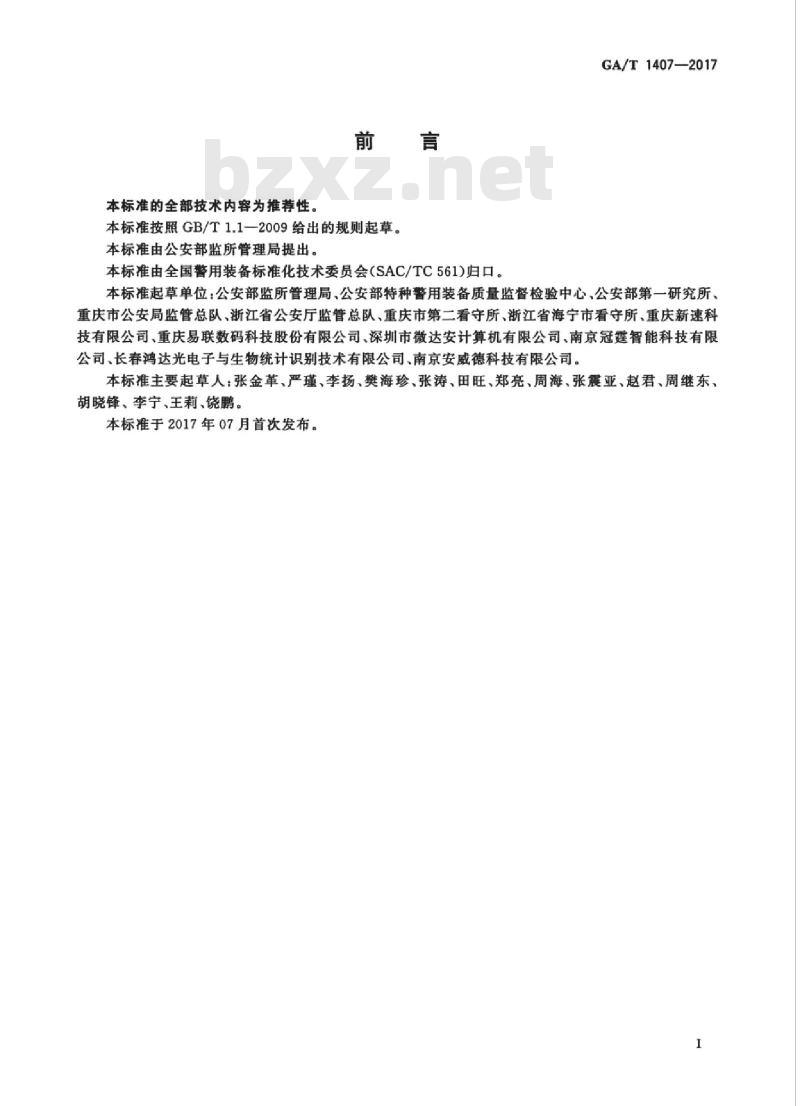

本标准的全部技术内容为推荐性。前言
本标准按照GB/T1.1一2009给出的规则起草。本标准由公安部监所管理局提出。本标准由全国警用装备标准化技术委员会（SAC/TC561)归口。GA/T1407—2017
本标准起草单位：公安部监所管理局、公安部特种警用装备质量监督检验中心、公安部第一研究所、重庆市公安局监管总队，浙江省公安厅监管总队，重庆市第二看守所、浙江省海宁市看守所、重庆新速科技有限公司、重庆易联数码科技股份有限公司、深圳市微达安计算机有限公司、南京冠霆智能科技有限公司、长春鸿达光电子与生物统计识别技术有限公司、南京安威德科技有限公司。本标准主要起草人：张金革、严瑾、李扬、樊海珍、张涛、田旺、郑亮、周海、张震亚、赵君、周维东、胡晓锋、李宁、王莉、饶鹏。
本标准于2017年07月首次发布。I
iiKAoNniKAca

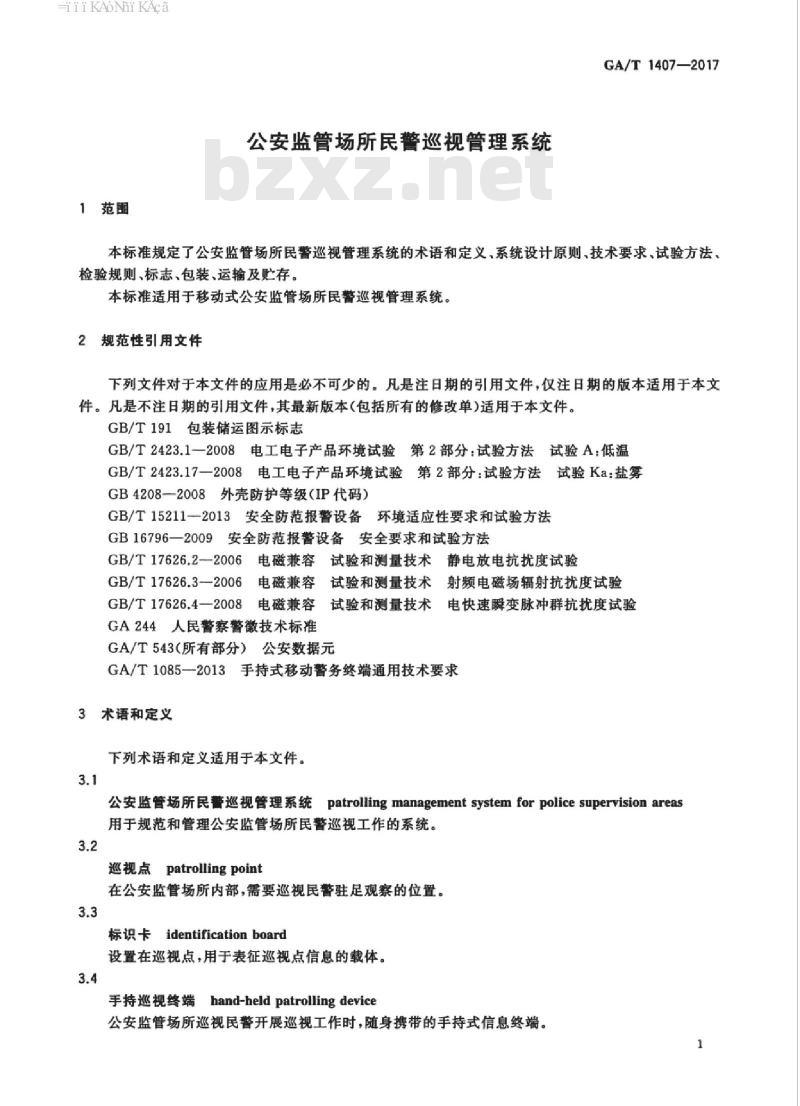

1范围
公安监管场所民警巡视管理系统GA/T1407—2017
本标准规定了公安监管场所民警巡视管理系统的术语和定义，系统设计原则、技术要求，试验方法、检验规则、标志、包装、运输及贮存。本标准适用于移动式公安监管场所民管巡视管理系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.17一2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB4208—2008外壳防护等级（IP代码）GB/T15211-2013安全防范报警设备环境适应性要求和试验方法GB16796—2009安全防范报警设备安全要求和试验方法GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3一2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4一2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
GA244人民警察警徽技术标准
GA/T543（所有部分）公安数据元GA/T1085一2013手持式移动警务终端通用技术要求3术语和定义
下列术语和定义适用于本文件。3.1
公安监管场所民警巡视管理系统patrolling management system for police supervision areas用于规范和管理公安监管场所民警巡视工作的系统。3.2
巡视点patrollingpoint
在公安监管场所内部，需要巡视民警驻足观察的位置。3.3
标识卡identification board
设置在巡视点，用于表征巡视点信息的载体。3.4
手持巡规终端hand-heldpatrollingdevice公安监管场所巡视民警开展巡视工作时，随身携带的手持式信息终端。1
HiiKAoNniKAca
GA/T1407—2017
管理软件
managementsoftware
用于管理巡视数据和手持巡视终端的软件。4系统设计原则
4.1公安监管场所民警巡视管理系统（以下简称巡视系统）设计应根据公安监管场所实际，综合考虑环境条件、所型、规模、巡视点、维护保养及管理要求。4.2手持巡视终端应便于携带和维护保养，存储介质不允许更换。4.3管理软件设计应满足标准化及兼容性要求，数据项应符合GA/T543（所有部分）的规定，新版本软件应兼容旧版本软件。
5技术要求
5.1系统组成
巡视系统主要由巡视点标识卡、手持巡视终端、管理软件组成，见图1。邀视点标识卡
5.2邀视点标识卡
手持巡视终端
图1公安监管场所民警巡视管理系统组成示意图管理软件
5.2.1巡视点标识卡表面应平整，色泽均勾，无裂纹、起泡、划痕、腐蚀、沙孔等缺陷，边缘无棱角、尖锐突起物。
5.2.2巡视点标识卡的外观应为白底蓝字，采用平面或弧面；警徽应符合GA244的规定；“巡视点”字样为方正黑体简体，“××监管”字样为宋体，在巡视点标识卡中间位置应有一个3.5mm的安装孔，见图2。
巡视点
XX监管
图2巡视点标识卡外观示意图
填写区域
iiiKAoNhiKAca
巡视点标识卡尺应符合表1的规定。表1巡视点标识卡外形尺寸
巡视点标识卡应能与墙体固定连接，安装应方便、可靠。巡视点标识卡应内置RFID或NFC芯片。3手持巡视终端
5.3.1外观
GA/T1407—2017
单位为毫米
手持巡视终端表面不应有明显的凹痕、划伤、裂缝、腐蚀、变形和污渍，色泽应均匀、不应有起5.3.1.1
泡、龟裂、脱落、磨损等现象；金属零部件应进行防腐蚀处理；各类标识应清晰、牢固。5.3.1.2手持巡视终端开/关机按键和其他控制部件的操作应灵活可靠，布局应方便实用，关机按键应具有防误操作功能。
3手持邀视终端主体外形尺寸应小于或等于250mm×150mm×30mm（长×宽×厚）。5.3.2
手持巡视终端上应有清晰永久性的产品标志，标志内容应包括：制造厂名称或商标；
b）产品名称和型号；
执行标准号。
手持巡视终端的软件界面应包含如下内容：HiiKAoNiKAca
GA/T1407—2017
a）执行标准号：
b）软件版本号：
c）软件公司名或商标：
d）售后服务电话。
5.3.3质量
手持巡视终端的质量应小于或等于500g。5.3.4功能
5.3.4.1登陆
手持巡视终端应支持用户身份认证。5.3.4.2信息读取
手持巡视终端应能通过RFID或NFC芯片读取巡视点标识卡内数据并在本机上显示。手持巡视终端应具有系统管理员设置巡视点标识卡所在位置的功能。5.3.4.3数据上传/下载
手持巡视终端应具有数据上传/下载功能，并符合下列要求：a）手持巡视终端应能上传数据至管理软件，上传数据至少应包括巡视记录数据、日志：b）手持巡视终端应能自管理软件下载/接收数据，下载/接收数据至少应包括巡视点位置数据、巡视计划、被监管人员数据。被监管人员数据包括但不限于被监管人员编码、姓名、数字相片、性别、监室编码、健康状况、涉案类型、危险等级、违规（异常）类型、违规（异常）处置情况。5.3.4.4巡视记录
手持巡视终端应能自动记录巡视位置、时刻，应具有被监管人员违规（异常）及其处置情况的人工记录功能。
5.3.4.5提示
发生以下情况时，手持巡视终端应能自动发出图像、文字、声音或振动提示，提示信息不应在本机或未经授权的管理软件上删除，不能同时显示所有提示信息时，应有未读提示，未显示的提示信息应手动可查，具体情况如下：
a）遗漏巡视点位；
b）在一个巡视点位停留时间小于或等于3s；c）手持巡视终端电池欠压：
d）手持巡视终端本机存储容量不足。5.3.4.6校时
手持巡视终端应能在连接管理软件时自动进行校时，且不能在本机上修改时间。5.3.4.7充电
手持巡视终端应可通过专用适配器，USB接口、底座或无线方式对可充电电池进行充电。5.3.4.8日志记录
手持巡视终端应能对本机的运行状态，巡视数据，提示信息进行记录，日志应不能在本机或未经授4
HiiKAoNniKAca
权的管理软件上修改或删除。
5.3.4.9操作及状态指示
GA/T1407—2017
手持巡视终端应具有声音和/或振动方式的操作指示功能，包括但不限于开关机、待机、巡视点标识卡数据读取。手持巡视终端应能显示电池电量，充电状态，系统时间、存储余量、设备和/或值班民警姓名。
5.3.4.10触摸屏操作
手持巡视终端显示屏幕应支持触摸操作方式。5.3.5性能
5.3.5.1读取距离
手持巡视终端距离巡视点标识卡（0～30）mm处，应能自动读取数据并感知巡视点位置。5.3.5.2响应时间
手持巡视终端自开始读卡至数据完全显示的响应时间应小于或等于2s。5.3.5.3电池
可充电电池应能保证手持巡视终端在正常状态下连续工作8h，待机时间48h。当电池电量不足时应发出低电量指示，发出低电量指示后电池电量应能保证手持巡视终端正常工作大于或等于10min，但不超过30min。
5.3.5.4存储介质容量
手持巡视终端的存储介质容量应大于或等于1GB，并应能保证存储大于或等于10000条巡视日志。
5.3.5.5计时精度
手持巡视终端的计时精度应小于或等于5s/d。5.3.5.6显示屏
手持巡视终端的显示屏特合下列要求：a）尺寸应大于或等于4.8in：
b）分辨率应大于或等于800像素×600像素：c）显示屏亮度应大于或等于250cd/m2；d）显示屏对比度应大于或等于400：1。5.3.5.7数据同步
手持巡视终端应配置标准USB物理接口，USB通讯协议应为USB2.0或者以上。手持巡视终端宜支持底座方式连接数据线，单次数据同步时间应小于或等于30S。5.3.6安全性
5.3.6.1网络控制
手持巡视终端的网络接人符合下列要求：5
GA/T1407—2017
应支持网络资源访问控制，确保仅能访问公安信息网络资源：b）不应访问互联网；
c）禁止进行WLAN和蓝牙等非受控无线网络连接。5.3.6.2数据安全
手持巡视终端的数据安全性符合下列要求：a)
应提供用户数据在存储，传输和处理过程中的完整性保护和机密性保护：b）用户敏感数据应采用指定商用密码算法的加密存储；应保证数据不被未授权用户查阅或修改，连续输人5次错误的认证信息，手持巡视终端应自动c
删除本机存储的数据。
5.3.6.3抗电强度
具有充电器接口的手持巡视终端，其充电器或电源适配器的电极或与电源电极相连的其他导体电路与易触及部件之间施加1500V，50Hz试验电压，试验中不应出现击穿现象，试验后手持终端设备应无故障，功能应正常。
5.3.6.4绝缘电阻
具有充电器接口的手持巡视终端，其充电器或电源适配器的电极或与电源电极相连的其他导体电路与易触及部件之间的绝缘电阻，应大于或等于5MQ。5.3.6.5泄漏电流
具有充电器接口的手持巡视终端，其泄漏电流应符合GB16796—2009中表2的规定。5.3.6.6阻燃性
手持巡视终端的非金属外壳阻燃性应符合GB16796一2009中5.6.3的规定。5.3.7耐久性
手持退视终端电源开关键的耐久性应大于或等于3000次。5.3.8外壳防护等级
手持巡视终端的外壳防护等级应符合GB4208一2008中IP30的规定。5.3.9电磁兼容性
5.3.9.1静电放电抗扰度
静电放电抗扰度试验应特合GB/T17626.2一2006表1中产酷等级3级的规定，试验过程中和试验后手持巡视终端应能正常工作。5.3.9.2射频电磁场辐射抗扰度
射频电磁场辐射抗扰度试验应符合GB/T17626.3一2006表1中严酷等级3级的规定，试验过程中和试验后手持巡视终端应能正常工作。5.3.9.3电快速瞬变脉冲群抗扰度采用交流供电的设备，其电快速瞬变脉冲群抗扰度试验应符合GB/T17626.4一2008表1中严酷等级2级的规定，试验过程中和试验后手持巡视终端应能正常工作。6
环境适应性
气候环境适应性
GA/T1407—2017
按表2规定进行气候环境适应性试验，试验过程中手持巡视终端不应发生状态改变，试验后应能正常工作。盐雾试验后手持逊视终端表面不应有锈蚀。表2
气候环境适应性试验要求
试验项目
高温贮存
低温贮存
恒定湿热
恒定湿热贮存
5.3.10.2机械环境适应性
试验条件
55℃±2℃，4h
60℃±2C,16h
-10℃±3C2h
-40℃±3℃,16h
40℃±2C.(93%±2%)RH,4h
40C±2C,(93%±2%)RH,48h
氯化钠溶液浓度：（5土0.1)%；温度：35℃±2℃，
喷雾时间：每隔45min喷雾15min，共48h；盐雾沉降量：1.0mL/h80cm~2.0mL/h·80cm2设备状态
工作状态
非工作状态
工作状态
非工作状态
工作状态
非工作状态
非工作状态
按表3规定进行机械环境适应性试验，试验后手持巡视终端应能正常工作，各部件不应产生永久性的结构变形、机械损伤、电气故障和紧固件松动，内部线路、电路板和接口等接插件不应有脱落、松动或接触不良现象，存储数据不应丢失。表3
试验项目
机械环境适应性试验要求
试验条件
顺率循环范围
正弦振动
自由跌落
扫描频率
振动方向
共振点上保持时间
加速度
脉冲持续时间
脉冲次数
跌落高度
跌落次数
试验地面
10Hz~55Hz
1倍频程/minbzxz.net
X.Y、Z3个方向
3个面各3次
半正弦波
1200mm
任意4个面各1次
水泥地面
设备状态
裸机，工作状态
裸机，工作状态
裸机，工作状态
GA/T1407—2017
5.4管理软件
管理软件应具有如下功能：
a）从公安监管场所管理信息系统下载被监管人员数据。被监管人员数据包但不限于被监管人员编码、姓名、数字相片、性别、监室编码、健康状况、涉案类型、危险等级、违规（异常）类型、违规（异常）处置情况
b）巡视计划制定。应能设置巡视点位启用/停用、路线、时间间隔。c）与手持巡视终端自动双向同步巡视点位数据、巡视记录数据。数据同步完成或失败时应发出图形、文字和声音提醒，数据同步失败时手持巡视终端原有数据应保持完整。d）对巡视数据和日志进行存储、查看、查询、统计和分析。用户设置及权限设置。
e）月
f）数据备份/恢复。
g）与时间服务器的校时。
6试验方法
6.1系统组成检验
检查巡视系统的各部分组成，判定结果是否符合5.1的要求。6.2巡视点标识卡检验
目视检查巡视点标识卡的外观质量，判定结果是否符合5.2.1的要求。6.2.1
6.2.2目视检查巡视点标识卡外观样式，字样字体，使用精度0.02mm的量具测量巡视点标识卡外形尺寸、警徽及字样尺寸、各着色区域尺寸，判定结果是否符合5.2.2和5.2.3的要求。6.3手持巡视终端检验
6.3.1外观检验
6.3.1.1目视检查手持巡视终端的外观质量，判定结果是否符合5.3.1.1的要求。6.3.1.2手动检查手持巡视终端开/关机按键及其他控制部件的操作，检查关机键的防误操作功能是否正常，判定结果是否符合5.3.1.2的要求。6.3.1.3使用精度0.02mm的量具测量手持巡视终端的外形尺寸，判定结果是否符合5.3.1.3的要求。6.3.2标志检验
自视检查手持巡视终端上标志内容，并通过如下方法检验标志的永久性：使用蒸馏水在有标志的地方上擦拭15sa）
使用甲醇在同一地方擦拭15s；
使用异丙醇在同一地方擦拭15s。e
判定结果是否符合5.3.2.1的要求。6.3.2.2检查手持巡视终端的软件界面，判断结果是否符合5.3.2.2的要求。6.3.3质量检验
使用精度为0.1g的电子称测量手持巡视终端的质量，判定结果是否符合5.3.3的要求。8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
