本标准规定了齿链无级变速器的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于调速比2.8～6，电机功率0.75～22kW，可以顺逆双向旋转，工作环境温度为-40～ 40℃，或环境温度低于0℃时，启动前润滑油需预热的齿链式无级变速器。 JB/T 6952-1993 齿链式无级变速器 JB/T6952-1993 标准下载解压密码：www.bzxz.net

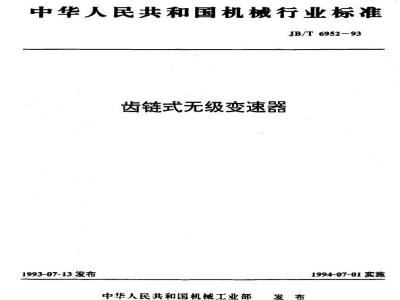

中华人民共和国机械行业标准
JB/T6952-93
齿链式无级变速器
1993-07-13发布
中华人民共和国机械工业部
1994-07-01实施
主题内容与适用范围
引用标准
技术要求
试验方法和检验规则
标志、包装、贮存.
中华人民共和国机械行业标准
齿链式无级变速器
1主题内容与适用范围
JB/T6952—93
本标准规定了齿链式（滑片链式)无级变速器的型式、参数、技术要求、检验规则及标志、包装与贮存
本标准适用于调速比2.8~6，电机功率0.75～22kW，可以顺逆双向旋转，工作环境温度为一40~十40℃，或环境温度低于0℃时，启动前润清油需预热的齿链式无级变速器。2引用标准
GB1095
GB1184
GB3077
GB4879
GB9439
GB10095
GB/T13306
GB/T13384
ZBJ18003
3分类
平键键和键槽的削面尺寸
形状和位置公差未注公差的规定合金结构钢技术条件
防锈包装
灰铸铁件
渐开线圆柱齿轮精度免费标准bzxz.net
机电产品包装通用技术条件
滑片式无级变速链
3.1联接型式与代号
基本型：输入轴和输出轴端不加装减速装置，代号为Pa.
第一源生型：基本型输入轴端加装减速装置.加装的减速装置直接联接电机，代号为F；加装的b.
减速装置通过联轴器或带轮与动力相联，代号为N。C.第二添生型：基本型输出轴端加装减速装置.减速装置内减速齿轮为1对，代号为B;2对齿轮.代号为C;3对齿轮.代号为D，d第三源生型，基本型输入轴和输出轴端均加装减速装置，且联接方式分别与第一派生型和第二派生型相同。其代号为第一源生型和第二派生型代号的组合，例如，某型号第三派生型无级变速器，输入端加装的减速装置直接与电机相联，输出端加装的减速装置通过1对齿轮减速，代号为PFB。3.2规格与代号
按两对链轮的中心距分为7种，见表1。表1
规格代号
链轮中心距
机械工业部1993-07-13批准
1994-07-01实施
3.3结构型式与代号
JB/T6952-93
操作者面对示速盘，左手操作调速手轮的代号为L。操作者面对示速盘，右手操作调速手轮的代号为R。输入轴和输出轴所在平面垂直于水平面的代号为(立)。输入轴和输出轴在同一水平面上的代号为（卧)。3.4齿链式无级变速器标记方法
标记示例：
标准号
输出轴减速比
调速比
结构型式
操作手轮方位
规格代号
输出端减速装置代号
输入端减速装置代号
齿链无级变速器型号
整机配用功率为1.5kW，出入轴两端均不加减速装置，调速比为3，用左手操作调速手轮的立a.
式齿链式无级变速器，标记为：P,L(立)-3JB/T 6952—93
b.输入轴端加装的减速装置直接与电机联接，输出轴端加装的减速装置内用2对齿轮减速的第三类振生型，电机功率为4kW，右手操作，调速比为6，输出轴减速比为1/30的卧式齿链式无级变速器，标记为：
PFC,R(卧)-6 X
JB/T695293
3.5整机额定输出参数和外形尺寸（联接键接GB1095配制）3.5.1基本型整机的额定输出参数按表2的规定，其外形尺寸应符合图1和表4的规定。3.5.2第一派生型的额定输出参数按表2的规定，其外形尺寸应符合图2和表4的规定。3.5.3第二派生型的额定输出参数按表3的规定，其外形尺寸应符合图3和表4的规定3.5.4第三派生型为第一派生型和第二派生型的组合型式，其在输入端的技术参数及外形尺寸与第一派生型相同，其在输出端的技术参数及外形尺寸则与第二派生型相同.见表2、表3及表4。2
配用电机
输入轴转速
基本型
JB/T6952-93
输出轴转速m
调速比
第一深生型
输出功率
输出转矩
Ns min
JB/T 695293
图 1P,~P.
JB/T 695293
PN,~PN,
JB/T 6952-93
配用电机
输入轴
r/rain
出轴端
减速比
JB/T 695293
调速比
输出辅转速\
输出功率
R; min
输出转矩
n: min
