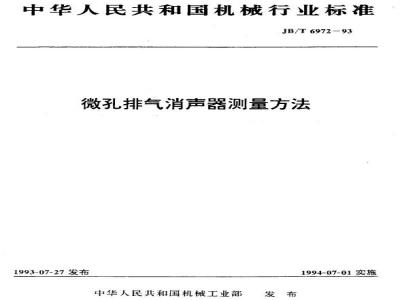

中华人民共和国机械行业标准
JB/T6972-93
微孔排气消声器测量方法
1993-07-27发布
中华人民共和国机械工业部
1994-07-01实施
中华人民共和国机械行业标准
微孔排气消声器测量方法
1主题内容与适用范围
JB/T 697293
本标准规定了微孔排气消声器（以下简称微孔消声器)性能在消声室、混响室、工作现场的测量方法。本标准规定的测量参量主要为微孔排气消声器的A、C计权插入损失和气体流量损失率。本标准适用于粉末冶金、陶瓷、塑料或其他材料的小型微孔消声器（一般限轴线长度L≤0.25m）。本标准不适用于管道排气消声器的消声性能测量。2引用标准
GB3241
GB3785
GB3947
GB4759
GB4760
JJG176
3术语
声和振动分析用的1/1和1/3倍额程滤波器声级计的电、声性能及测量方法声学名词术语
内燃机排气消声器测量方法
消声器测量方法
声校准器
微孔排气消声器
排气气流通过微孔（微米级>的移频和摩擦作用，使通过徽孔材料气流的压力和速度降低从而达到降低排气噪声的装，
3.2插入损失
安置消声器前后测量排气口辐射的声功率之差称为消声器的播入损失。符号：D；单位：dB。注：在管口形状和声场分布基本保持不变的情况下，插入摄失等于原测点处安装消声器前后的声压级之差，3.3气体流量损失率
气体流量损失率是安装消声器前后气体流量差值和未安装消声器时气体流量之比。符号：Q。3.4倍频带声压级
常用基准声压为20uPa，频率宽度为1倍频程时的频带声压级称为倍频带声压级，4测量仪露
4.1声级计
声级计的测量精度至少满足GB3785中1型仪器的要求。4.2倍频程和1/3倍频程滤波器
倍频程和1/3倍频程滤波器的性能满足GB3241的要求，4.3校准器
校准器应满足JJG176的要求，每一次标定周期为一年，每次现场测量前后应对测量仪器进行校准。
4.4气体流量计
机械工业部1993-07-27批准
1994-07-01实施
JB/T 6972-93
根据测量要求选择适当量值范围（如测量精度，工作压力，最大上限流量，公称管径等)的气体流量5测量方法
5.1概述
插入损失是评价微孔消声器性能的基本参量，本节叙述了测量微孔消声器消声性能的率消声室、混响室和现场测量方法。
5.2半消声室测量方法
5.2.1测量微孔消声器消声性能的气源装置在半消声室测量微孔消声器的气源装置见图1。止回茂
储气理
过捷器
5.2.2实验设备的准备工作
电置究
气体流量计
节高阅
图1测量消声器的气源装置
后力表
半消声室
储气罐容积应足够大或气源压力远大于被测微孔消声器的额定压力（一般工作压力为a.
8kg/cm*);
反复调节流量调节阔开关使管道内达到所需的测量气压：b.
使用带滤波器的声级计用“慢档\测量A，C声压级和频带声压级。5.2.3传声器的位置和方向
传声器放在规定测点处，测点应均匀分布在以排气口为中心，半径为0.5m的水平率圆上（见图2)，一般取4~6个测点.每个测点应高于地面1.0m.传声器方向指向排气口的中心，消声器
5.2.4插入损失的计算
图2测点位置
测点位量
频带声压级应以声级计的“慢档”测量，并取一定观豪时间内的平均值.观察时间规定为：中心频率2
JB/T6972—93
≥200Hz为10s，中心频率≤160Hz为30s。频带声压级按能量法则求平均Lpr按式（1)计算：110ls-g/n
Ler = 10lg[Www.bzxZ.net
式中：N—测点总数目：
一第（测点测得中心额率为厂的倍频带声压级；一第1测点测得中心频率为于的倍频带背景噪声修正值（见表1)。Kpe
各频带平均声压级L和A，C计权插入损失接式(2)计算：D=Ln-Lr
式中：D—被测微孔消声器的插入损失：Ln——未装微孔消声器测得排气口频带和A、C计权声压级，dB；Ln一—安装微孔消声器后测得排气口频带和A，C计权声压级，dB。5.3混响室测量方法
5.3.1传声器的位置和方向
传声器的位置按5.2.3条规定选择测点，并且离室内任一反射面的距离不小于1.0m，传声器的方向指向排气口的中心。
5.3.2各额带平均声压级的插入损失各预带声压级按式(1)计算，插入损失按式(2)计算。5.3.3A,C计权插入损失
微扎消声器的A、C计权插入损失接式(2)计算，5.4现场测量方法
5.4.1背景噪声修正值
在现场测基消声器时，除排气噪声外其他噪声均视为背景噪声。如果测量噪声和背景噪声声级之差值小于3dB，则测量结果无效，如果高于3dB时按表1进行修正（即测量噪声声级减去修正值），表1背景噪声修正值
测量嗪声和背量最噗声声级差值(dB)修正值(dB)
5.4.2传声器位置和方向
测量无效
传声器的位置放在与排气口气流轴向成45°方向上距排气口0.5m处，传声器的方向指向排气口。为减少反射声的影响，测点距每一反射面应大于1.0m，传声器位置在消声器装置前后保持不变，见图3
注；在现场测量中，微孔消声器周函的反射物较少，反射声场较弱，应使用“自由场“型传声器；若微孔消声器周围反射物较多，又没有采取任何清声措施，应使用“压强型“传产器。45
传声器
消声荐
图3微孔消声器现场测点位置
各额频带的插入损失
工作现场测量时各频带的声压级按式(1)计算，插入损失按式(2)计算。5.4.4A、C计权插入损失的测量方法3
JB/T ·697293
现场测量时应在噪声稳定的情况下取其平均值，插入损失接式(2)计算数。注；有明显的脉冲噪声时应在测试报告中说明。5.5气体流量损失率(AQ)
气体流量损失率是反映微孔材料流通性能的参盘，按式(3)计算QQ
Q。-Q:
X 100%
式中：Q—未装微孔消声器(排空时的气体流量，m*/h：Q;安装微孔消声器后的气体流量，m\/h。6测试报告
......
微孔消声器测量记录中包括测量工况和测量数据两部分。测量工况主要包括测量地点、测量时间、测量仪器、测量环境、气体流量、排气压力等。测量数据记录见表2。表2测量数据记录表
单位：dB
计权声压级
倍额带声压级
(中心额率Hz)
测量地点：
测量时间：
测量人员：
附加说明：
背景噪声
背景噪声修正值
本标准由机械工业环境保护技术研究所提出并归口。本标准由机械工业环境保护技术研究所负责起草，本标准主要起草人谢德海。
