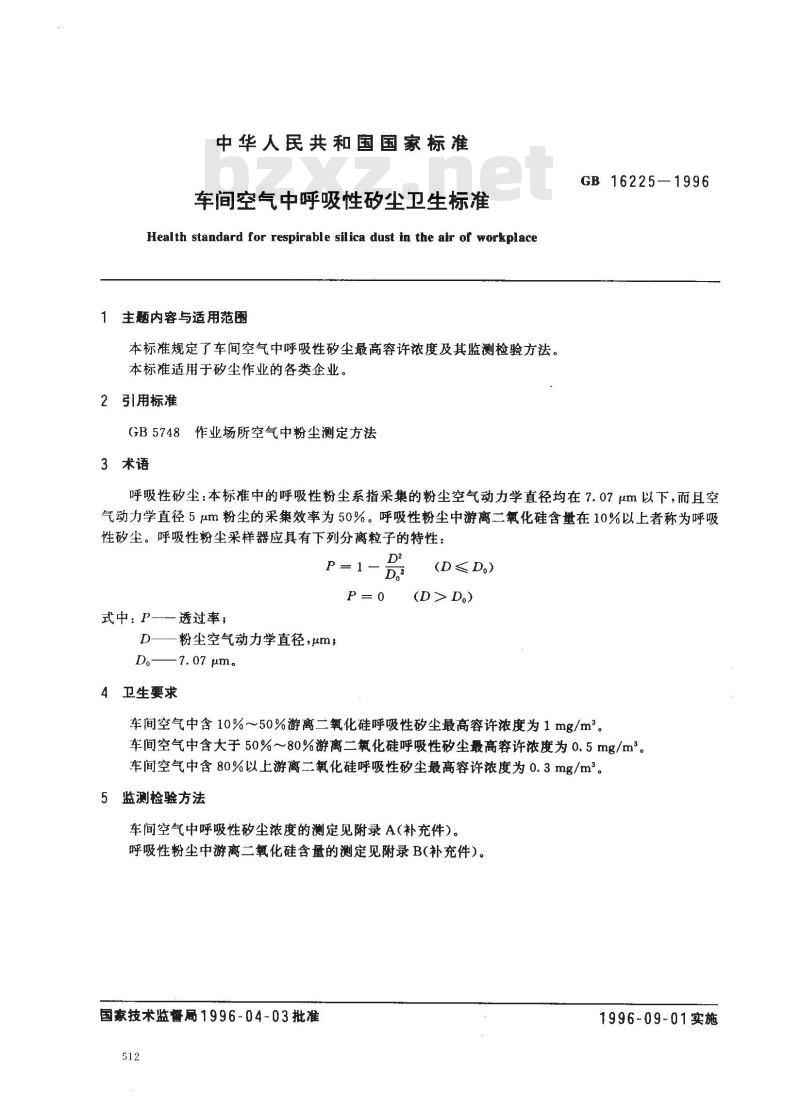

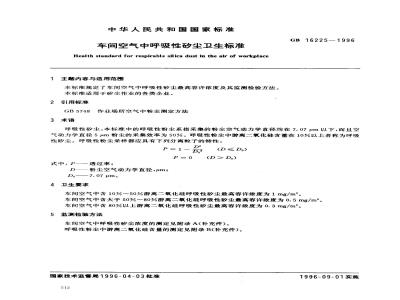

中华人民共和国国家标准
车间空气中呼吸性矽尘卫生标准Health standard for respirable silica dust in the air of workplace1主题内容与适用范围
本标准规定了车间空气中呼吸性矽尘最高容许浓度及其监测检验方法。本标准适用于矽尘作业的各类企业。2引用标准
GB 5748
作业场所空气中粉尘测定方法
3术语www.bzxz.net
GB 16225—1996
呼吸性矽尘：本标准中的呼吸性粉尘系指采集的粉尘空气动力学直径均在7.07um以下，而且空气动力学直径5μm粉尘的采集效率为50%。呼吸性粉尘中游离二氧化硅含量在10%以上者称为呼吸性矽尘。呼吸性粉尘采样器应具有下列分离粒子的特性：Pl-
式中：P-透过率；
粉尘空气动力学直径，μm；
7.07 μm。
4卫生要求
(D≤D。)
(D> Do)
车间空气中含10%～50%游离二氧化硅呼吸性矽尘最高容许浓度为1mg/m。车间空气中含大于50%～80%游离二氧化硅呼吸性矽尘高容许浓度为0.5mg/m。车间空气中含80%以上游离二氧化硅呼吸性矽尘最高容许浓度为0.3mg/m。5监测检验方法
车间空气中呼吸性矽尘浓度的测定见附录A(补充件）。呼吸性粉尘中游离二氧化硅含量的测定见附录B(补充件)。国家技术监督局1996-04-03批准512
1996-09-01实施
A1原理
GB16225-1996
附录A
呼吸性矽尘浓度测定方法
（补充件）
采集一定体积的含尘空气，使之通过分级预选器后，将呼吸性粉尘阻留在已知质量的滤膜上，由采尘后滤膜的增量，求出单位体积空气中呼吸性粉尘的质量（mg/m）。A2器材
A2.1采样器：必须采用经过国家技术监督局指定的或委托的单位检验合格的呼吸性粉尘采样器，采样头对粉尘粒子的分离性能应符合本标准提出的要求，采样器应采用恒定流量。在有防爆要求的作业环境中采样时，需用防爆型呼吸性粉尘采样器。采样头的气密性应符合GB5748的附录A（补充件）中A2的要求。
A2.2滤膜：采用过氯乙烯纤维滤膜（测尘滤膜），直径为40mm。当过氯乙烯纤维滤膜不适用时（如高温、可溶解滤膜的有机溶剂存在时），可改用玻璃纤维滤膜。A2.3气体流量计：采用20L/min的流量计，流量计每半年用皂膜流量计、钟罩式气体计量器或精确度为士1%的转子流量计校正一次，若发现流量计有明显污染时，应及时清洗校正。A2.4天平：用感量为0.00001g的分析天平，按计量部门的要求，每年检定一次。A2.5计时器：秒表或相当于秒表的计时器。A2.6干燥器：内盛变色硅胶。
A2.7硅油：6万粘度左右的甲基硅油。A3测定程序
A3.1滤膜的准备：用小镊子取下滤膜两面的衬纸，置于天平上称量，记录初始质量，然后将滤膜装入滤膜夹中，确认滤膜无皱或裂隙后，放人带编号的样品盒中备用。如用冲击式呼吸性粉尘采样器（T·R粉尘采样器)时，需将硅油或粘着剂涂在冲击片上，涂片时应把粘着剂涂得均匀，量不宜过多，以5～8mg为宜。涂后在天平上称量，记录初始质量，然后将冲击片编号放在存储盒中备用。A3.2采样器的架设：取出准备好的滤膜夹装入采样头中拧紧，如用T·R采样头时，将冲击片也放入采样头中，然后拧紧。采样时采样头的人口应迎向含尘气流，若生产中遇有飞溅的泥浆、砂粒对样品产生污染时，采样头的入口可侧向含尘气流。A3.3采样开始的时间：连续性产尘作业点，应在作业开始30min后采样。不连续性产尘作业点，应在工人工作时开始采样。
A3.4采样流量：在整个采样过程中，必须保持在20L/min，流量应稳定，以保证呼吸性粉尘采样器能达到本标准中要求的采样性能。A3.5采样的持续时间应根据测尘点粉尘浓度的估计值及滤膜上所需粉尘增量的最低值而定，但采样时间不应少于10min。
A3.6采集在滤膜上呼吸性粉尘的增量不应少于0.5mg，但不得多于10mg。A3.7采样后样品的处理：采样结束时，关闭采样器开关，并记录采样的持续时间、采样地点、样品编号、劳动条件等。然后将采集有呼吸性粉尘的滤膜和冲击片取出，在一般情况下，不需干燥处理，可直接放在天平上称量，并记录其质量。如果采样现场的相对湿度在90%以上时，应将滤膜放在干燥器内干燥2h后称量，并记录测定结果，然后再放人干燥器中干燥30min，再次称量，如滤膜上有雾滴存在时，应先513
GB 16225-1996
放在燥器内干燥12h后称量，记录结果，再放在干燥器内2h，再次称量。当相邻两次的质量差不超过0.1mg时取其最小值。
A4计算
呼吸性粉尘浓度按式（A1)计算：m2= m × 1 000
式中：R-----呼吸性粉尘浓度，mg/m~;m, 采样前滤膜的质量,mgi
m2——采样后滤膜的质量，mg；t—-采样时间,min,
Q采样流量，L/min。
A5说明
（A1)
本方法为测定呼吸性粉尘的基本方法，如果使用其他仪器或方法测定呼吸性粉尘浓度时，其呼吸性粉尘采样器的采样性能必须符合本标准中提出的要求。附录B
粉尘中游离二氟化硅X线衍射测定法(补充件）
B1原理
当X线照射结晶物质时，该物质将产生X线衍射，在一定的条件下，衍射线的强度与被照射物质质量成正比。基于这一一原理利用X线衍射对粉尘中游离二氧化硅进行定性及定量分析。B2器材
B2.1X线衍射仪。
B2.2滤膜切取器。
B2.3样品板。
B2.4呼吸性粉尘采样器。
B2.50.00001g分析天平。
B2.6直径40mm过氯乙烯纤维测尘滤膜。B2.7
镊子、绘图直线尺、秒表、圆规等。B3游离二氮化硅最低检出限
本法测定粉尘中游离二氧化硅系指α石英，其最低检出限受仪器性能和被测物的结晶状态影响较大，-一般X线衍射仪当滤膜采尘量在0.5mg时，α石英含量的最低检出限可达1%。B4标定曲线
B4.1标准α石英粉尘制备
将高纯度的α石英晶体粉碎后，首先用盐酸（1：1)漫泡2h，除去铁等杂质，再用双蒸馏水洗净烘干。然后用玛瑙乳钵或玛瑙球磨机研磨，磨至粒度小于10μm后，于10%氢氧化钠溶液中浸泡4h，以除511
GB 16225-1996
去石英表面的非晶形物质，用双蒸馏水充分冲洗，直到洗液呈中性（pH二7.0），干燥备用。或用符合本条要求的市售标准α石英粉尘制备。B4.2标定曲线的制作
将标准α石英粉尘在发尘室中发尘，用与作业环境采样相同的方法将标准石英粉尘采集在已知质量的滤膜上，采集量控制在0.5~4.0mg之间，在此之间分别采集5～6个不同质量点，采尘后的滤膜称重后记下增重质量，然后从每张滤膜上取5个标样，标样大小与旋转样台尺寸一致，在测定α石英粉尘标样前首先测定标准硅在（111)面网上的衍射强度（CPS。然后分别测定每个标样的衍射强度（CPS）。计算每个点5个α石英粉尘标样的算术平均值，以衍射强度（CPS)为纵坐标，以α石英质量（mg）为横坐标，绘制成标定曲线。
B5粉尘采样及样品处理
B5.1采样
按GB5748的规定，从作业环境空气中将粉尘采集在已知质量的滤膜上。B5.2样品处理
采样后滤膜再次称重。记下称量质量后，按旋转样架所需要的大小将采样滤膜剪成待測样品4～6个。
B5.3测量前准备
将剪下待测样品置于样品架上，待测。B6定性及定量分析
B6.1定性分析
在进行物相定量分析之前，首先对采集的样品进行定性分析，以确认样品中是否有α石英存在。B6.1.1参考的分析条件
靶CuK。
管电压：30kV
管电流：40mA
量程：4000CPS
时间常数：1 s
B6.1.2物相鉴定
扫描速度：2°/min
记录纸速度：2cm/min
发散狭缝：1°
接收狭缝：0.3mm
角度测量范围：10°≤2060
将待测样品置于X线衍射仪的样架上进行测定，将其衔射图谱与《粉末衍射标准联合委员会（JCPDS）》卡片中的α石英图谱相比较，当其衔射图谱与α石英图谱相一致时，表明粉尘中有石英存在。B6.2定量分析
B6.2.1X线衍射仪的测定条件应与制做标定曲线的条件完全致。B6.2.2测定样品（101)面网的衍射强度在测定样品（101)面网的衍射强度后，测定标准硅（111)面网的衍射强度，测定结果按式（B1)进行计算：
式中：I:—采尘滤膜上石英的衍射强度，CPS，I一一在测定采尘滤膜上石英的衍射强度时，测得的标准硅（111)面网衍射强度，CPS；1.一一在制定石英标定曲线时，标准硅（111)面网的衍射强度，CPSl--粉尘中石英的衍射强度,CPS。如仪器配件未配有标准硅，可使用标准石英（101）面网的衍射强度（CPS)表示I值。（B1）
GB16225--1996
B6.2.3游离二氧化硅（α石英)含量计算根据计算得到的IB值(CPS),利用标定曲线查出滤膜上粉尘中石英的质量（mg),粉尘中的游离二氧化硅(α石英）含量按式(B2)计算：Si0,(F)(%) = M,= m,×100
式中：SiO,(F）—粉尘中游离二氧化硅(α石英)含量，%；-滤膜上粉尘中α石英的质量，mg；m
M2—采尘后滤膜质量，mg，
M,采尘前滤膜质量，mg。
B7注意离项
B7.1粉尘粒度大小对测定结果的影响.(B2)
衍射线的强度受粉尘粒度直径大小的影响，粉尘粒径在10um以上时衍射强度减弱，因此制做标定曲线和采样时必须注意粒度大小问题。制做标定曲线的粉尘粒度应与采集的粉尘粒度相一致。B7.2采样量的控制
单位面积上粉尘质量不同，石英的X线衍射强度有很大差异。如果滤膜上采集粉尘堆积过厚，则易于脱落；如果采尘量过少，在定量检出限以下，则难以取得准确定量结果。因此滤膜上采尘量一般控制在2~～5 mg 范围以内为宜。
B7.3当有与α石英衍射线相干扰的物质或影响α石英衍射强度的物质存在时，应根据实际情况进行校正。
附加说明：
本标准由中华人民共和国卫生部提出。本标准由中国预防医学科学院劳动卫生与职业病研究所、辽宁省劳动卫生研究所负责起草。本标准主要起草人符绍昌、程玉海、刘占元、樊艳华。本标准由卫生部委托技术归口单位中国预防医学科学院劳动卫生与职业病研究所负责解释。516
