本标准规定了额定电压3.6 kV及以上、额定频率50 Hz的高压交流开关设备用固封极柱的使用条件、额定值、设计与结构、型式试验、出厂试验、包装、运输和储存等方面的通用要求。 本标准适用于高压交流真空开关设备用固封极柱。

ICS29.130.10
备案号：34817—2012

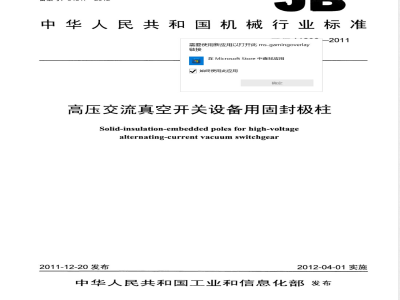

中华人民共和国机械行业标准
需要使用新应用以打开此ms-gamingoverlay链接
在MicrosoftStore中查找应用
?始终使用此应用
高压交流真空开关设备用固封极柱Solid-insulation-embedded poles for high-voltagealternating-current vacuum switchgear2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布前言
1.2规范性引用文件
2正常和特殊使用条件
3术语和定义
额定值..
设计与结构，
概述.…
结构的一般要求，
合格证.
型式试验，
概述，
外观和外形尺寸、安装尺寸检查，环境试验.
局部放电试验
湿度试验.
严酷气候条件下的试验
模拟地面上的太阳辐射试验.
热稳定性试验
出厂试验
出厂试验项目.
外观和外形尺寸、安装尺寸检查目
JB/T11203—2011
需要使用新应用以打开此ms-gamingoverlay链接
在MicrosoftStore中查找应用
√始终使用此应用
真空灭弧室的额定触头压力下限时回路电阻的测量7.4X射线检查
工频耐压试验
局部放电试验
固封极柱的选用导则
额定值的选择.
9应随订货单、投标书和询问单一起提供的资料9.1应随订货单和询问单一起提供的资料投标时应提供的资料，
10包装、运输和贮存
10.1包装，
10.2运输.
10.3贮存
11安全..…．
12对环境的影响，
表1型式试验项目，
JB/T11203—2011
本标准按照GB/T1.1一2009给出的规则起草。本标准的章的编排顺序与GB/T11022一2011一致。本标准由中国机械工业联合会提出。本标准由全国高压开关设备标准化技术委员会（SAC/TC65）归口。本标准负责起草单位：西安高压电器研究本标准参加起草单位：厦门华电开关有限光电子股份有限公司、上海雷博司电器有限公限公司、陕西宝光真空电器股份有限公司、厦门西门子中压开关技术（无锡）有限公司、北京上海华银开关厂有限公司、GE中国研发中心IE限公司、福州星源电器有限公司、山东晨鸿电设备有限公司、中国振华电子集团宇光电工有需要使用新应用以打开此ms-gamingoverlay链接
在MicrosoftStore中查找应用
始终使用此应用
司、成都旭
夏控电气有
有限公司、
有限公司、
伊顿电气有
昌永新电器
日升集团有
限公司、常州伊顿森源开关有限公司、常州万德福兰陵电器有限公司、协励行（厦门）电气有限公司、亨斯迈先进材料（香港）有限公司、北京京东方真空电器有限公司、山东泰开真空开关有限公司、福州天一同益电气有限公司。
本标准主要起草人：颜莉萍、元复兴、吴鸿雁。本标准参加起草人：游一民、田恩文、杜海燕、郑闽生、周小琳、宋葆春、黄宗家、费龙飞、陈榆秀、张建宏、王叶生、冯建兴、何广丽、忻尧传、王岩、孙淑萍、郑欢平、叶祖标、晏文曲、彭跃明、杨涝、黄明、胡滨、郑玮、谢国良、林复明、周晓默、何跃、徐强、石维坚、邹启涛、潘永成、王志峰、黄维山、熊丽丹、陈平华、苏国森、刘卫荣、秦成伟、崔宪岱、张晓东。本标准为首次发布。
JB/T11203—2011

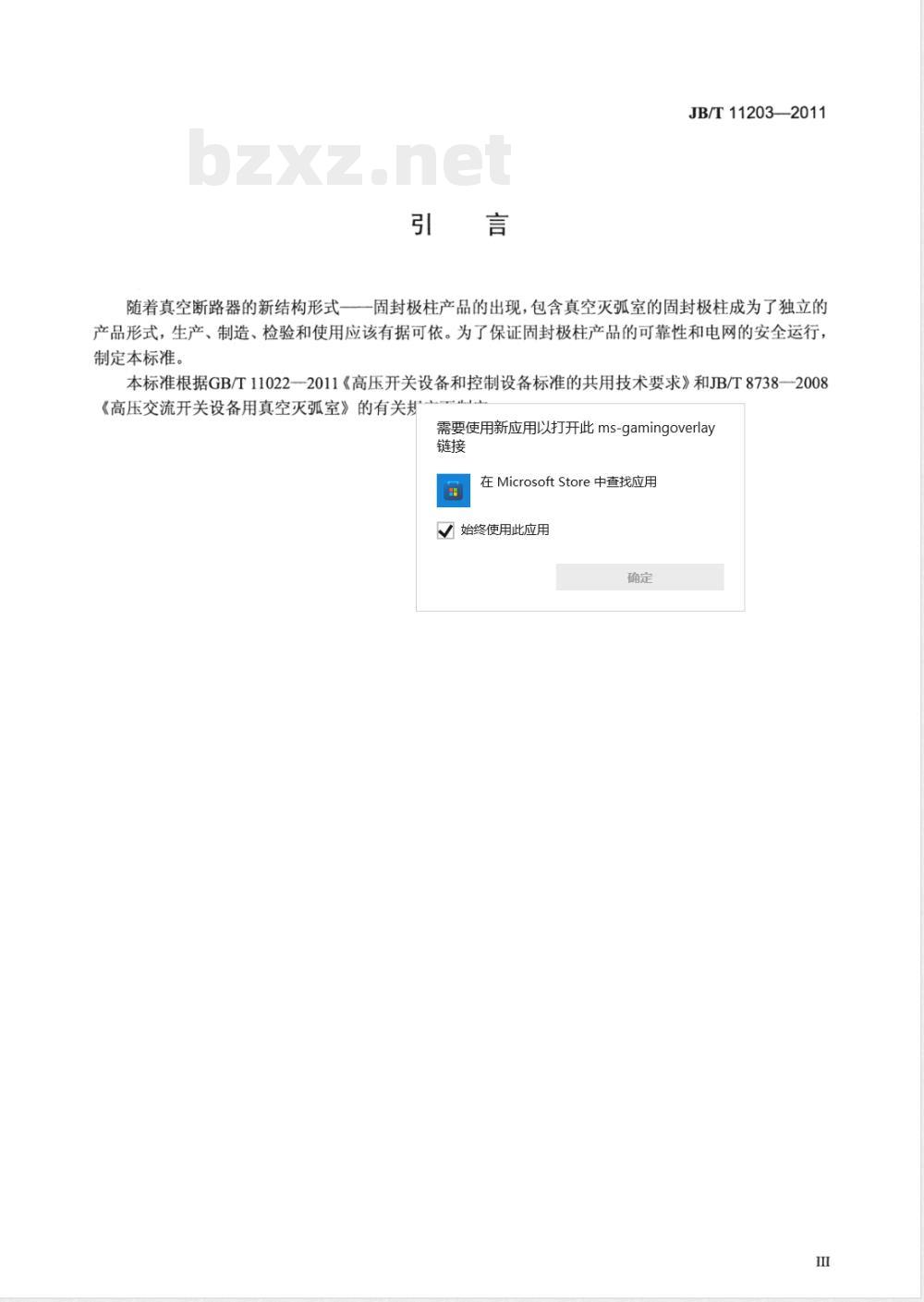

随着真空断路器的新结构形式一一固封极柱产品的出现，包含真空灭弧室的固封极柱成为了独立的产品形式，生产、制造、检验和使用应该有据可依。为了保证固封极柱产品的可靠性和电网的安全运行，制定本标准。
本标准根据GB/T11022--2011《高压开关设备和控制设备标准的共用技术要求》和JB/T8738—2008《高压交流开关设备用真空灭弧室》的有关判需要使用新应用以打开此ms-gamingoverlay链接
在MicrosoftStore中查找应用
?始终使用此应用
1概述
1.1范围
高压交流真空开关设备用固封极柱JB/T11203—2011
本标准规定了额定电压3.6kV及以上、额定频率50Hz的高压交流真空开关设备用固封极柱的使用条件、额定值、设计与结构、型式试验、出厂试验、包装、运输和贮存等方面的通用要求。1.2规范性引用文件
下列文件对于本文件的应用是必不可少的凡是不注日期的引用文件，其最新版本（包指GB1984—2003高压交流断路器
GB1985—2004高压交流隔离开关和接GB/T2423.1—2008电工电子产品环境GB/T2423.2—2008
电工电子产品环境
GB/T2423.10—2008
：电工电子产品环境
GB/T2423.18—2000
电工电子产品环域
化钠溶液）
需要使用新应用以打开此ms-gamingoverlay链接
在Microsoft Store中查找应用
√始终使用此应用
月于本文件。
（正弦）
，交变（氯
电工电子产品环境试验第2部分：试验方法试验N：温度变化GB/T2423.22—2002
GB/T2423.24一1995电工电子产品环境试验第二部分：试验方法试验Sa：模拟地面上的太阳辐射
GB/T2424.13—2002电工电子产品环境试验第2部分：试验方法温度变化试验导则
GB/T2900.20—1994电工术语高压开关设备GB3906--20063.6kV～40.5kV交流金属封闭开关设备和控制设备GB/T11022—2011高压开关设备和控制设备标准的共用技术要求GB/T133842008机电产品包装通用技术条件JB/T8738--2008高压交流开关设备用真空灭弧室2正常和特殊使用条件
GB/T11022—2011的第2章适用。3术语和定义
GB/T2900.20和JB/T8738界定的以及下列术语和定义适用于本文件。3.1
固封极柱solid-insulation-embeddedpole将真空灭弧室，或真空灭弧室、导电连接和/或端子用固体绝缘材料封装组成的独立部件。4额定值
固封极柱的额定值如下：
a）额定电压；
b）额定绝缘水平；
c）额定频率；
JB/T11203—2011
d）额定电流；
e）额定短时耐受电流；
f）额定峰值耐受电流；
g）额定短路持续时间。
其余额定值从JB/T8738一2008的表1中选取。当固封极柱安装于接地开关用于开合感应电流时，其额定值应按GB1985—2004的附录C。特殊用途的固封极柱的额定值由其技术条件规定，5设计与结构
5.1概述
固封极柱应能承受机械的、电的和热的效应其
以及老化的影响，以保证设备的安全运行。固封极柱在生产中，不应使真空灭弧室性5.2结构的一般要求
5.2.1结构尺寸
固封极柱的外形尺寸、安装尺寸及内部形5.2.2外壳
固封极柱的表面应平整光滑，固封极柱不应有裂纹等缺陷。
近独等环境因素
需要使用新应用以打开此ms-gamingoverlay链接此内容来自标准下载网
在MicrosoftStore中查找应用
√始终使用此应用
外壳所用材料的使用寿命应等于或大于真空灭弧室的使用寿命。户外产品应具有疏水性。
5.2.3外绝缘介质
气孔，不
若固封极柱安装于液体、压力气体等介质中，则应在产品企业标准或技术条件中对相应介质规定相关要求。
5.2.4标识
出厂的固封极柱上应有永久性标识，标识不应降低绝缘外壳的绝缘强度。标识上应识别：a）制造企业名称和/或商标；
b）出厂编号和制造日期。
5.3合格证
固封极柱的合格证应包含以下内容。a）固封极柱的内容：
1）制造企业名称和/或商标；
2）固封极柱的全型号；
3）出厂编号和制造日期。
b）真空灭弧室的内容：
1）制造企业名称和/或商标；
2）真空灭弧室的全型号；
3）出厂编号和制造日期。
6型式试验
GB/T11022一2011的第6章适用，并作如下补充：概述
GB/T11022一2011的6.1适用，并作如下补充：型式试验的试品应是出厂试验合格的产品，并安装在产品企业标准或技术条件规定的开关设备上进2
行。型式试验的试品应与正式生产产品的图样和技术条件相符合。6.1.1应进行型式试验的情况
固封极柱在下列情况下应进行型式试验：a）新试制的产品，应进行全部型式试验：b）转厂及异地生产的产品，应进行全部型式试验；JB/T11203—2011
c）当产品的设计、工艺或生产条件及使用的材料发生重大改变而影响到产品性能时，应做相应的型式试验；
d）正常生产的产品每隔八年应进行一次温升试验、机械操作试验、短时耐受电流和峰值耐受电流试验以及关合和开断试验；
e）不经常生产的产品（停产三年以上）再次生产时，应进行关合和开断能力的验证试验；f）对系列产品或派生产品应进行相关的6.1.2型式试验项目
固封极柱的型式试验项目根据其真空灭张行以下试验：
a）外观和外形尺寸、安装尺寸检查；b）环境试验：
c）局部放电试验；
d）湿度试验（适用时）；
e）严酷气候条件下的试验（适用时）；f）模拟地面上的太阳辐射试验（适用时）：g）热稳定性试验
需要使用新应用以打开此ms-gamingoverlay链接
在MicrosoftStore中查找应用
始终使用此应用
注：以上试验项目可以使用独立的固封极柱单独进行，也可安装在相关的产品上随产品一同进行。表1型式试验项目
绝缘试验“
机械试验
温升试验
型式试验项目
峰值耐受电流和短时耐受电流试验短路关合能力试验
短路开断能力试验
开合负荷电流试验
关合和开断能力试验
过载电流耐受试验
失步关合和开断试验
单相和异相接地故障试验
电缆充电电流
额定容性电流
开合试验
额定感性电流
开合试验
线路充电电流
单个电容器组电流
背对背电容器组电流
电动机电流
电抗器电流
空载变压器电流
断路器用
真空灭弧室的类别
负荷开关用
接触器用
重合器用
验报告。
同时还应进
分段器用
JB/T11203—2011
型式试验项目
近区故障开断试验
额定有功负载电流开合试验
转移电流开断试验
交接电流开断试验
闭环电流开合试验
电寿命试验
动作极限的验证试验
X射线测量
注1：“△”为必试项目。
注2：“*”为需要时进行的试验项目。表1（续）
断路器用
真空灭弧室的类别
负荷开关用
接触器用
重合器用
需要使用新应用以打开此ms-gamingoverlay链接
在MicrosoftStore中查找应用
注3：额定线路充电开合电流试验，对于额定电72.5kV以下断路器用真空灭弧室为“*”；器用真空灭弧室为“*”、对于额定电压72。固封极柱进行相对地绝缘试验时，应考虑其自√始终使用此应用
分段器用
额定电压
及以上断路
如果固封极柱内的真空灭弧室在封装前已进行了JB/T8738一2008的表3规定的型式试验项目，固封极柱还应进行以下试验：
a）外观和外形尺寸、安装尺寸检查；b）绝缘试验；
c）机械试验：
d）温升试验；
e）短时耐受电流试验；
f）峰值耐受电流试验；
g）环境试验；
h）局部放电试验；
i）湿度试验（适用时）；
j）严酷气候条件下的试验（适用时)；k）模拟地面上的太阳辐射试验（适用时）)；1）热稳定性试验。
注：固封极柱用于隔离开关开合母线转换电流试验时，GB1985一2004的附录B适用；用于接地开关开合感应电流试验时，GB1985—2004的附录C适用。6.1.3型式试验的试品
型式试验的试品应满足：
a）JB/T8738—2008的6.1.3适用；b）环境试验的试品为3个；
c）局部放电试验的试品为3个。6.2外观和外形尺寸、安装尺寸检查固封极柱的外观和外形尺寸、安装尺寸应符合有关的产品技术条件及设计图样的规定。6.3环境试验
固封极柱除按所配产品的标准进行相应的试验外，还应进行以下试验：4
a）低温试验；
b）高温试验；
c）温度变化试验：
d）机械振动试验；
e）机械强度试验。
JB/T11203——2011
经环境试验后，在正常大气条件下静置2h后进行检查，试品不得有机械损伤、锈蚀，工频耐受电压应符合GB/T11022一2011中6.2.7.1的要求。6.3.1低温试验
按GB/T2423.1的规定，温度为-25℃土3℃或-40℃土3℃，周期为24h。注：对严寒气候的低温值，GB/T11022一2011的2.2.3适用。6.3.2高温试验
按GB/T2423.2的规定，温度为125℃土6.3.3温度变化试验
按GB/T2423.22的规定，同时应符合G）a）低温TA：-25℃±3℃；
b）高温TB：40℃±2℃；
c）试验循环数：5次：
d）暴露时间t：2h；
e）转换时问t2：3min。
6.3.4机械振动试验
需要使用新应用以打开此ms-gamingoverlay链接
在MicrosoftStore中查找应用
√始终使用此应用
将固封极柱按安装方式固定在振动试验台上，按GB/T2423.10的规定进行轴向振动试验。试验参数为：振动频率55Hz，加速度50m/s2，振动时问10min。6.3.5机械强度试验
固封极柱的动、静出线端按各自所能承受的机械力，进行相应的抗弯或抗拉试验，试验参数应符合相关产品的技术条件及设计图样的规定。试验方法按GB1985一—2004的6.102.4。6.4局部放电试验
试验按GB3906一2006中附录B的规定进行。固封极柱在额定开距下，断口间施加1.1U，测量最大允许的局部放电量：
40.5kV及以下≤5pC。
注：40.5kV以上的产品有待积累更多的试验数据后确定。固封极柱使用于液体、压力气体中时，最大允许的局部放电量与用户协商确定。注：局部放电试验在6.3、6.5～6.7试验项目后进行。6.5湿度试验
GB1984—2003的6.101.4适用。
6.6严酷气候条件下的试验
6.6.1户内
GB3906—2006的附录C适用。
6.6.2户外
GB/T2423.18-2000的严酷等级（3）至（6）适用。模拟地面上的太阳辐射试验
GB/T2423.24—1995的试验程序C适用。注：太阳辐射强度超过1.120kW/m2×（1土10%）的与用户协商确定。5
JB/T11203—2011
6.8热稳定性试验
制造商应提供使用的绝缘材料的稳定性不会受电压和热效应影响的证据。这个证据可以在可比较结构进行的试验的基础上，在绝缘材料的性能（介质损耗作为温度的函数）的基础上给出，或通过对固封极柱进行热稳定性试验来给出。热稳定性试验是在GB/T11022一2011的表3规定的最高温度限值下、在工频电压为180%的额定电压持续时间为100h下进行。
主回路应该由一个接地的电源供电，对于三相开关设备使用一个具有中性点接地的三相电源。接地导体和接地的任何金属部件应与地相连，注：该试验可以和温升试验分开进行，在温升试验期间的最高温升提高40℃的温度下进行。如果没有破坏性放电发生，就认为固封极柱通过了试验。7出厂试验
每个固封极柱必须经制造商检验部门检验7.1出厂试验项目
GB/T11022一1999的第7章适用，并作如a）外观和外形尺寸、安装尺寸；b）真空灭弧室的额定触头压力下限时的回c）X射线检查；
d）工频耐压试验；
e）局部放电试验。
7.2外观和外形尺寸、安装尺寸检查本标准的6.2适用。
需要使用新应用以打开此ms-gamingoverlay链接
在MicrosoftStore中查找应用
√始终使用此应用
7.3真空灭弧室的额定触头压力下限时回路电阻的测量JB/T8738——2008的6.4适用。
7.4X射线检查
为防止固封极柱存在以下缺陷，应进行X射线检查：a）对固封极柱进行X射线检查，不应存在气泡、气孔、裂纹等缺陷；b）对固封极柱进行X射线检查，真空灭弧室及其导电连接和/或端子相对位置在影像上不应存在目视可见的异常变形等。
7.5工频耐压试验
GB/T11022—2011的6.2.7.1适用。7.6局部放电试验
除本标准的6.4的注不适用外，正文适用。8固封极柱的选用导则
8.1概述
固封极柱是开关设备的核心元件，固封极柱的功能和结构型式多种多样。选择适合给定运行方式的固封极柱，应考虑运行开关设备的类别、额定值及其所处的使用环境。8.2额定值的选择
固封极柱的额定值取决于封装的真空灭弧室额定值，应满足开关设备在正常负载条件以及故障条件下的要求。额定参数的数值根据所封装真空灭弧室的类别，分别从相关的开关设备标准中选取。8.2.1额定电压的选择
固封极柱的额定电压至少应等于所封装的真空灭弧室的额定电压。6
JB/T11203--2011
固封极柱的额定电压应从GB/T11022一2011的4.2给出的标准值中选取。选择额定电压时，还应考虑所封装的真空灭弧室规定的相应的绝缘水平（也可见本标准8.2.3）。8.2.2额定电流的选择
额定电流的选择应考虑固封极柱结构对载流能力的影响。8.2.3绝缘配合
固封极柱的额定绝缘水平应根据真空灭弧室的类别，按第4章选取。固封极柱应该在询问单中明确装于开关设备的环境条件：a）空气；
b）液体；
c）气体（如SF6、N2、CO2等气体）。8.2.4额定频率
GB/T11022-2011的4.4适用。并作如7如果固封极柱配用的真空灭弧室使用在客8.2.5当地的大气条件和气候条件固封极柱的正常大气条件和气候条件在对于用于空气中的固封极柱，在凝露、污予特殊考虑。
对任何特殊运行条件，例如存在化学烟雾8.2.6使用于高海拔地区
需要使用新应用以打开此ms-gamingoverlay链接
在MicrosoftStore中查找应用
√始终使用此应用
设计，应给
GB/T11022--2011的第2章规定了正常的运行条件，适用于海拨不超过1000m的开关设备。对于安装于海拔1000m以上的开关设备，置于空气中的固封极柱应向制造商咨询。8.2.7导电连接
真空灭弧室动导电杆电联接方式采用滑动触指时，在断路器的设计中，应考虑滑动摩擦力对开关设备运动特性存在的影响。
9应随订货单、投标书和询问单一起提供的资料应随订货单和询问单一起提供的资料9.1
在询问或订购固封极柱时，询问者应提供下列资料：a）系统的特征
额定电压、频率、系统中性点接地方式。b）不同于本标准规定的使用条件（见第2章）最高和最低周围空气温度，所有超过正常的运行条件或影响设备良好运行的条件，例如：异常地暴露于蒸汽、潮气、烟雾、易爆气体、过量的灰尘或盐雾中，热辐射（如日照）、转运设备的外部原因引起的其他振动危险和地震危险。c）元件的特性
1）户内设备或户外设备；
2）额定电压；
3）额定频率；
4）额定绝缘水平；
5）额定电流；
6）额定短时耐受电流（）；
7）额定短路持续时间（若不是1s）；8）额定峰值耐受电流（若不是2.5k）；
