JB/T 7021.2-1993
基本信息
标准号： JB/T 7021.2-1993
中文名称：块式制动器 制动瓦块
标准类别：机械行业标准(JB)
英文名称： Block brake shoes
标准状态：已作废
发布日期：1993-09-21
实施日期：1994-07-01
作废日期：2007-02-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：机械>>通用零部件>>J19联轴器、制动器与变速器
出版信息
页数：8页
标准价格：14.0 元
相关单位信息
发布部门：北京起重运输机械研究所
标准简介
本标准规定了块式制动器制动瓦块用的型式、尺寸、技术要求及检验。 本标准适用于备种块式制动器用的制动瓦块。 JB/T 7021.2-1993 块式制动器 制动瓦块 JB/T7021.2-1993 标准下载解压密码：www.bzxz.net

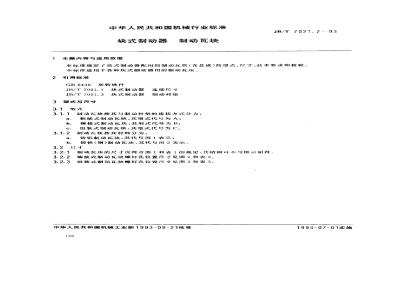

标准图片预览
标准内容
中华人民共和国机械行业标准
块式制动器
主题内容与适用范围
制动瓦块
JB/T 7021.2---93
本标准规定了块式制动器配用的制动瓦块(含总成)的型式、尺寸、技术要求和检验。本标准适用于各种块式制动器用的制动瓦块，2引用标准
GB9439灰铸铁件
JB/T7021.1块式制动器
连接尺寸
JB/T7021.3块式制动器
制动村垫
3型式与尺寸
3.1型式
3.1.1制动瓦块按其与制动衬垫的连接方式分为：a.
粘接式制动瓦块，其型式代号为A；b.
铆接式制动瓦块+其型式代号为B；组装式制动瓦块，其型式代号为C。3.1.2制动瓦块按其材料分为：
a.铸错制动瓦块，其代号用1表示b.
铸铁（钢)制动瓦块，其代号用2表示。3.2尺寸
3.2.1制动瓦块的尺寸应符合图1和表1的规定，其结构叫不与图示相符。3.2.2铆接式制动瓦块铆钉孔位置尺寸见图2和表2。3.2.3组装式制动瓦块螺钉孔位置尺寸见图3和表3。中华人民共和国机械工业部1993-09-21批准168
1994-07-01实施
制动村望
JB/T 7021.2—93此内容来自标准下载网
制动轮
注：与d配合的轴公差为d9。
平行度公差
n60,200
JB/T7021.2—93
D= 500
所有铆钉孔直径为8.2mm
注：采用GB875--86《扁平头半空心铆钉》（有色）。170
D=710.800
铆钉数目
D =260:30
图中C尺寸为制动衬垫厚度。
JB/T7021.2---93
D=400,500
博要夫
D=630, 710, 800
注：①螺栓按GB5782——86《六角头螺栓》选取。②弹簧垫圈按GB93—87标推型弹簧垫圈》选取55
螺栓孔Md
③压板的抗拉强度不得低干GB711--88《优质碳寒结构钢热轧厚钢板和宽钢带》中的08F钢3.3型号与标记
3.3.1型号表示方法
螺孔深
3.3.2标记示例
JB/T 7021. 2.--. 93
村垫代号（总成才标注）
制动轮直径D,mtn
产品代号（见第3.1条）
制动轮直径L)一400mm，粘结用铝质制动瓦块，标记为：制动瓦块A1-400JB/T7021.2
制动轮直径D二4Q0mm，带铆接式制动衬垫，铁质制动瓦块，标记为：制动瓦块B2-400EJB/T7021.2
4技术要求
4.1各型制动瓦块材料一般应不低于GB9439中HT200，对于特殊场合用材料可采用铸铝、钢板、锻钢、铸钢或球墨铸铁，其材料抗拉强度应不低于360N/mm2。4.2铝质制动瓦块（1型)销轴孔必须加钢套。4.3制动瓦块在满足第3.2条尺寸规定外，其结构包括制动衬垫的所有连接件应能保证制动衬垫有效磨损厚度（总厚度的1/2）。
4.4带制动衬垫的制动瓦块总成，其配用的制动衬垫应符合JB/T7021.3的规定，外购件应有合格证。4.5制动瓦块总成与制动轮的贴合面积应不小于设计面积的60%，修磨后应达到70%。4.6制动瓦块内弧面与制动衬垫之间的装配间隙，在任意处均应不大于0.5mm。4.7制动瓦块总成应在不小于其匹配制动轮径对应的最大额定制动力矩值1.25倍的静力矩条件下。不得产生影响制动性能的永久变形，如轴孔或铆钉孔变形、铆钉剪断或变形、粘接面开裂、压板变形松动、制动衬垫与制动瓦块错位等缺陷。5试验方法
将被测制动瓦块总成安装在规定的试验装置上（见图4），然后施加作用力F致使达到1.25倍额定力矩之半后，使制动轮按对应电动机转速运转。试验5次，每次运转时间不小于5$，应满足第4.7条的规定，且制动衬垫应究好无损、不脱层，制动衬垫允许出现细微的龟裂，但应牢固地附在制动瓦块上。该项试验在制动器惯性试验台上进行时，试验次数为3次2
1铰点；2-制动瓦块总戒；3制动轮；4--刚性架图4
6检验规则
6.1出厂检验
JB/T 7021.2-—93
6.1.1每块制动瓦块或总戒出厂前应由制造厂检验部门按本标准和产品图样进行出厂检验，合格后方能出厂。出厂产品必须附有合格证书。6.1.2出厂检验项目
出厂检验项包括：
结构按第4.2条和第4.3条的要求进行；a.
制动衬垫装配间隙，按第4.6条的要求，用塞尺检验；b.
制动衬垫，按第4.4条的要求进行。6.2型检验
1凡属下列情况之一时，必须进行型式检验：6.2.1
新产品试制和老产品转厂生产的定型鉴定时：a.
结构、工艺或材料有改变，可能影响产品性能时：产品停产一年以上恢复生产时；国家质量监督机构提出进行型式检验的要求时；批量生产的产品每年应进行一次型式检验。6.2.2型式检验项目
型式检验项目包括出厂检验的全部项目外，还应对如下项目进行检验：材料检验，按第4.1条的要求进行，制动瓦块用材料应有合格证，并应进行拥样检验；a.
总成接触面积检验，按第4.5条的要求，用着色法目测，将总成贴合在标准制动轮上进行检验b.
1.25倍的静力矩检验，按第5章的方法进行。新产品定型鉴定时，必须在惯性试验台上进行检e
6.2.3型式检验的抽样方法，按每种型式生产规格的大小顺序，每二种抽一种，不足三种时亦抽一种，但最多不超过三种，每个规格抽取3副。6.3判定规则
产品的检验项目必须全部合格。若有不合格项目时，允许加倍抽样，对不合格项复检次，复检时必须全部合格。
附加说明：
本标准由机械工业部北京起重运输机械研究所提出并归口。本标准由焦作市制动器厂负责起草。本标摊主要起草人陈广明、王致方、白杰、刘武胜。173
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
