本标准规定了爆炸性气体环境用镇流器的产品分类、基本参数、要求、试验方法、检验规则、标志、包装、运输、贮存等内容。 本标准适用于镇流器的设计、制造与检验。镇流器适用于ⅡA、ⅡB、ⅡC级T1～T4组爆炸性气体环境中，作为厂房内或厂区照明灯具（高压汞灯、高压钠灯、金属卤化物灯）的配套装置。

ICS 29.260.20
备案号：34815—2012

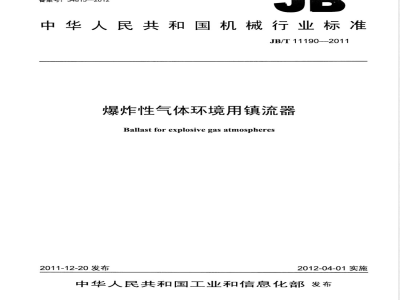

中华人民共和国机械行业标准　JB/T11190—2011
爆炸性气体环境用镇流器
Ballastforexplosivegas atmospheres2011-12-20 发布
2012-04-01实施
中华人民共和国工业和信息化部发布前言

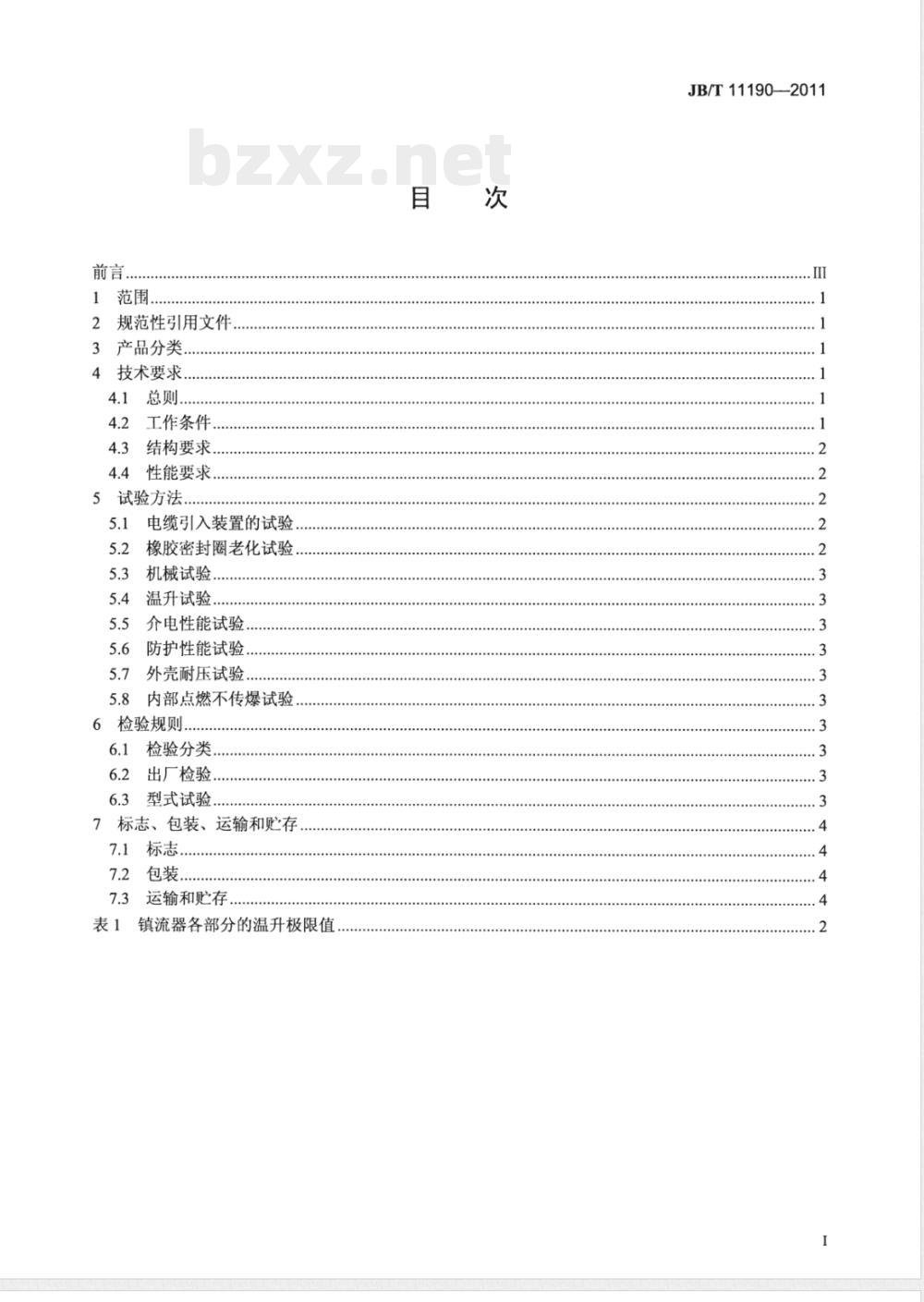

2规范性引用文件
3产品分类，
4技术要求..
4.1总则
工作条件，
结构要求.
性能要求
5试验方法.
电缆引入装置的试验，
橡胶密封圈老化试验
机械试验，
温升试验，
介电性能试验
防护性能试验
外壳耐压试验
内部点燃不传爆试验
：检验规则
检验分类.
出厂检验.
型式试验
7标志、包装、运输和贮存
7.1标志.
包装，
7.3运输和存
镇流器各部分的温升极限值
JB/T11190—2011
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。JB/T11190—2011
本标准起草单位：杭州弘泰电器有限公司、浙江松北防爆电器有限公司、华荣集团有限公司、沈阳市新航五金防爆器材厂、新黎明防爆电器有限公司。本标准起草人：李志春、叶海林、刘力榕、邝仕勇、郑振晓本标准为首次发布。
1范围
爆炸性气体环境用镇流器
JB/T11190—2011
本标准规定了爆炸性气体环境用镇流器（以下简称镇流器）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于镇流器的设计、制造与检验。镇流器适用于IA、IIB、IIC级T1～T4组爆炸性气体环境中，作为厂房内或厂区照明灯具（高压汞灯、高压钠灯、金属卤化物灯）的配套装置。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB3836.1一2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-一2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.3一2000爆炸性气体环境用电气设备第3部分：增安型“e”GB4208-2008外壳防护等级（IP代码）GB/T13384-2008机电产品包装通用技术条件低压开关设备和控制设备第1部分：总则GB14048.1-2006
JB/T4262防爆电器用橡套电缆引入装置3产品分类
3.1按使用场所分：
户内用；Www.bzxZ.net
一户外用。
3.2按安装方式分：
一吊灯用；
平台灯、路灯、投光灯用。
3.3按防爆型式分：
隔爆型“d”；
增安型“e”。
3.4按防腐能力分：
-中等防腐；
一重防腐。
4技术要求
4.1总则
镇流器应符合本标准的要求，并按照规定的程序和国家指定的检验单位审批的图样和文件制造，在取得检验单位发放的“防爆合格证”后方可批量生产。镇流器内的镇流器、接线端子组件技术要求，应符合本标准的规定，还应符合各自标准的规定。4.2工作条件
镇流器应在下列条件下可靠工作：I
JB/T11190—2011
周围环境温度为（-20～40）℃（不包括元器件）：-大气压力80kPa~110kPa
-空气中标准氧含量21%（体积分数）；-周围空气相对湿度不大于95%（25℃时）；在含有爆炸性气体的环境中：IB类ExdIBT4、IIC类ExdIICT4
-在无显著摇动和冲击振动的地方；在无破坏绝缘的气体或蒸气的环境中；在无滴水或液体侵入的地方；
-污染等级：3级；
安装类别：ⅡI类。
4.3结构要求
4.3.1镇流器电气间隙应符合GB3836.3一2000中4.3的规定。4.3.2镇流器爬电距离按GB3836.3一2000中4.4的规定。4.3.3镇流器的引入装置结构、材料、标志应符合GB3836.1一2000中附录D、GB3836.22000中附录D和JB/T4262的规定，并承受相应的试验。镇流器与外部电路连接件应符合GB3836.32000中4.1的规定。4.3.4
镇流器应设置符合GB3836.1一2000中第15章规定的内、外接地装置，并标注（配置）接地标志。镇流器的黑色金属零件表面，应有可靠的防腐蚀措施，不得有镀层脱落现象。4.3.7
镇流器隔爆外壳IIB类为平面结构、IIC类为止口结构、应符合GB3836.2的要求。4.3.8
镇流器外壳材质应符合GB3836.1一2000中第8章的规定，并承受7J的冲击试验。镇流器所有紧固件必须具有防止松动的措施。4.3.9
镇流器外壳显著处应设置清晰的永久性的警告标志：“断电××分钟后方可打开！”镇流器的铭牌材质均应采用耐腐蚀的黄铜或不锈钢板制成。2镇流器外壳表面的漆层应光亮，不得有流痕、气泡等缺陷。4.3.12
4.4性能要求
4.4.1温升极限
镇流器各部分的温升极限值，当环境温度为40℃时，在正常工作条件下，应符合表1的规定。表1镇流器各部分的温升极限值
连接外部导线的端子
外壳表面温度
镇流器的介电性能试验历时1min，无击穿和闪络现象。4.4.2
温升K
不得超过导线绝缘材料的温升
不得超过相应温度组别的温度值4.4.3镇流器外壳的防护等级应符合GB3836.3一2000中4.9的规定，防护等级应不低于IP54。镇流器的隔爆外壳应能承受GB3836.2-2000中第15章规定的外壳耐压试验和内部点燃不传爆4.4.4
试验。
5试验方法
5.1电缆引入装置的试验
按GB3836.1—2000中附录A和GB3836.2—2000中附录C的规定进行。5.2橡胶密封圈老化试验
按GB3836.12000中D.3.3的规定进行。2
5.3机械试验
按GB3836.1—2000中26.4.2和26.4.3的规定进行。5.4温升试验
按GB14048.1—2006中8.3.3.3的规定进行。5介电性能试验
按GB14048.1-2006中8.3.3.4的规定进行。5.6防护性能试验
按GB4208的规定进行。
5.7外壳耐压试验
按GB3836.2—2000中15.1的规定进行。5.8内部点燃不传爆试验
按GB3836.2—2000中15.2的规定进行。6检验规则
6.1检验分类
镇流器的检验分为出厂检验、型式试验。6.2出厂检验
6.2.1每台镇流器必须经检验合格，并附有证明产品质量合格的文件才能出厂。6.2.2检验项目：
-般检查；
-隔爆参数检查；
介电性能试验；
静压试验。
6.3型式试验
6.3.1镇流器在下列情况之一时进行型式试验：-新试制的产品；
一当镇流器的结构、材料、工艺更改可能影响其性能时；不经常生产的产品，已相隔三年以上再次生产时；一国家质量监督检验部门提出进行型式检验要求时。6.3.2型式试验项目：
一所有出厂检验项目；
-防爆性能试验（外壳耐压试验，内部点燃不传爆试验）；-引入装置的夹紧试验和机械强度试验；-冲击试验；
温升试验；
-外壳防护性能试验；
橡胶材料的耐老化试验。
6.3.3抽样及判定：
JB/T11190—2011
用作型式试验的镇流器，必须是结构、材料、制造符合设计要求的正式试制样品。型式试验的所有检验项目都能通过和承受试验的被试样品应都合格，才能认为该镇流器的型式试验合格。如有一台试品某项试验不合格，则可抽取加倍数量对该项进行复试，若仍有一台不合格，则该批镇流器型式试验作为不合格论。此时，必须分析原因、采取措施、甚至改进设计、工艺、工装等后重新进行型式试验，直至型式试验合格。3
JB/T11190—2011
7标志、包装、运输和购存
7.1标志
每台出厂的镇流器须在外壳的明显处设有铭牌，铭牌材质应采用耐腐蚀的材料，铭牌中应标明下列内容：
制造厂厂名或商标；
产品型号、名称；
额定工作电压；
额定功率；
光源种类；
防爆标志（顺序标明Ex、防爆型式、类别、组别）；防爆合格证号；
出厂编号或出厂日期。
7.2包装
7.2.1镇流器的包装须符合GB/T13384的规定。7.2.2包装箱内随同产品携带的技术文件有：装箱单；
-产品合格证；
使用说明书。
7.2.3包装箱外壁应有明显、耐久的文字及标志，其内容应包括：制造厂名称或商标；
一产品型号、名称；
一产品数量；
包装箱外形尺寸（长×宽×高）及重量；-收、发货单位名称和地址；
“电器”、“小心轻放”、“防潮”、“向上”等字样或作业标志。7.3运输和购存
7.3.1镇流器在运输和贮存过程中不得受雨、雪侵袭，产品应放置在空气流通、相对湿度不大于90%（25℃时）、温度不高于40℃和不低于-25℃的仓库中。7.3.2镇流器存放的周围环境中，不应含有破坏金属和绝缘材料的腐蚀性气体。4
JB/T11190-2011
中华人民共和国
机械行业标准
爆炸性气体环境用镇流器
JB/T11190—2011
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·13千字2012年5月第1版第1次印刷
定价：15.00元
书号：15111·10435
