DB14/T2724—2023 典型管壳式热交换器能效评价

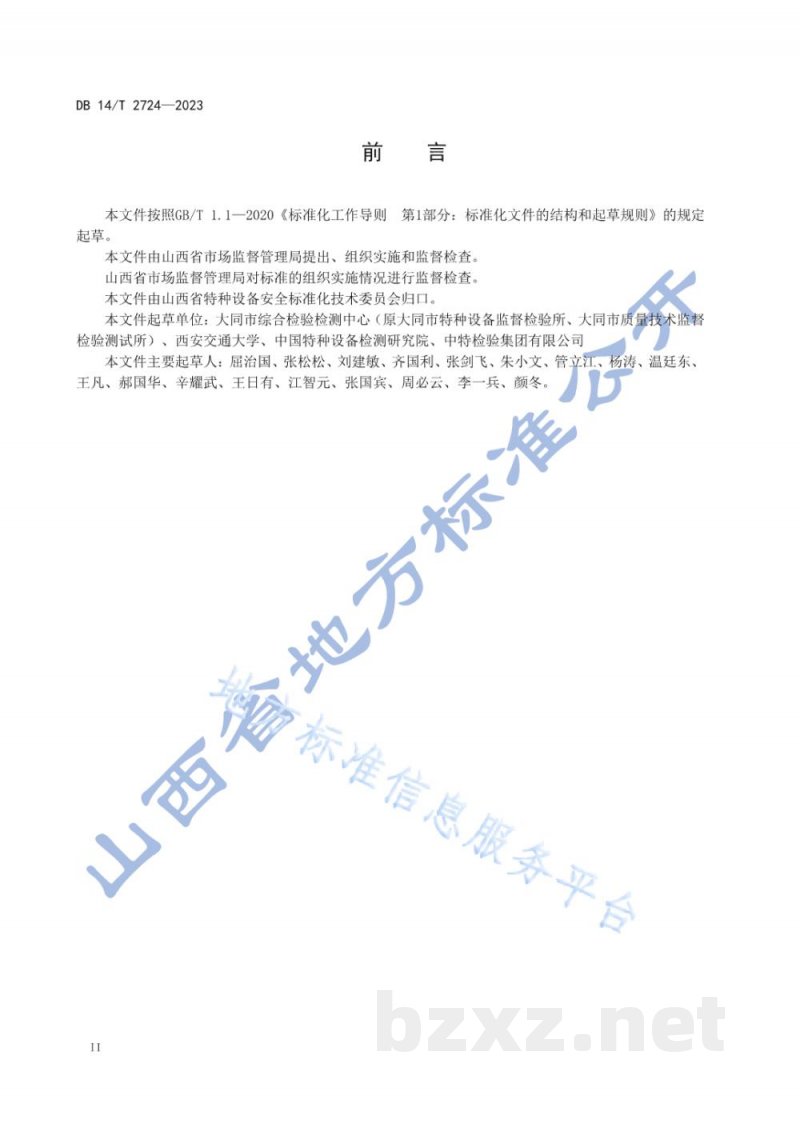

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由山西省市场监督管理局提出、组织实施和监督检查。山西省市场监督管理局对标准的组织实施情况进行监督检查。本文件由山西省特种设备安全标准化技术委员会归口。
本文件起草单位：大同市综合检验检测中心（原大同市特种设备监督检验所、大同市质量技术监督检验测试所）、西安交通大学、中国特种设备检测研究院、中特检验集团有限公司。
本文件主要起草人：屈治国、张松松、刘建敏、齐国利、张剑飞、朱小文、管立江、杨涛、温廷东、王凡、郝国华、辛耀武、王日有、江智元、张国宾、周必云、李一兵、颜冬。

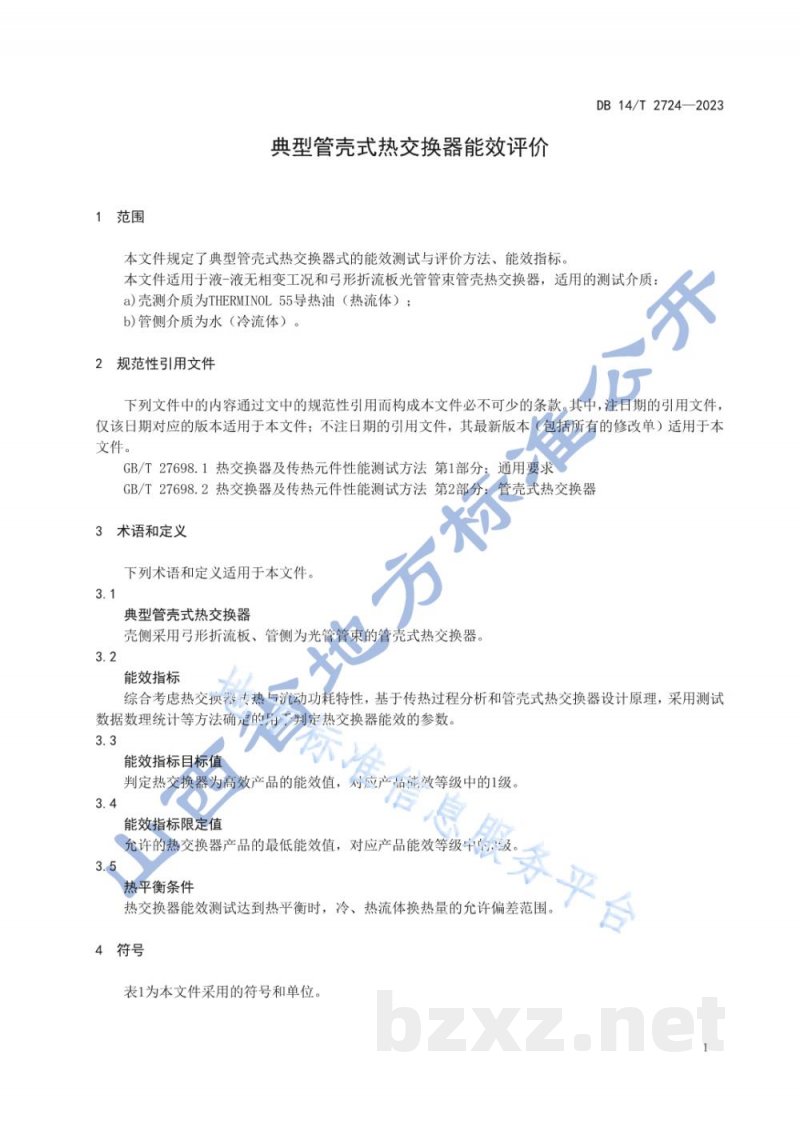

1 范围
本文件规定了典型管壳式热交换器能效测试与评价方法、能效指标。
本文件适用于液-液无相变工况和弓形折流板光管管束管壳热交换器。适用的测试介质为：
a) 壳侧介质为THERMINOL 55导热油（热流体）；
b) 管侧介质为水（冷流体）。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 27698.1 热交换器及传热元件性能测试方法 第1部分
GB/T 27698.2 热交换器及传热元件性能测试方法 第2部分

3 术语和定义
下列术语和定义适用于本文件。
3.1 典型管壳式热交换器
壳侧采用弓形折流板、管侧为光管管束的管壳式热交换器。
3.2 能效指标
综合考虑热交换器传热与流动功耗特性，基于传热过程分析和管壳式热交换器设计原理，采用测试数据数理统计等方法确定的用于判定热交换器能效的参数。
3.3 能效指标目标值
判定热交换器为高效产品的能效值，对应产品能效等级中的1级。
3.4 能效指标限定值
3.5 热平衡条件

4 符号
表1为本文件采用的符号和单位。
