本标准规定了单根绝缘电线电缆垂直燃烧试验装置的检定项目与技术要求，检定用器具、检定方法和检定结果及处理。 本标准适用于单根绝缘电线电缆垂直燃烧试验装置的检定。

ICS29.060
备案号：32038—2011
支持标准化
中华人民共和国机械行业标准
JB/T4278.5-20.11
代替JB/T4278.5-1993
橡皮塑料电线电缆试验仪器设备检定方法第5部分：单根绝缘电线电缆垂直燃烧试验装置
Verification procedure for test equipment of rubber plastic wire and cablePart 5: Single insulated wire and cable vertical burning test device2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言
2规范性引用文件
3检定项目与技术要求，
检定用器具
检定方法
检定结果及处理
图1垂直燃烧试验装置布置
JB/T4278.5--2011
JB/T4278.5—2011

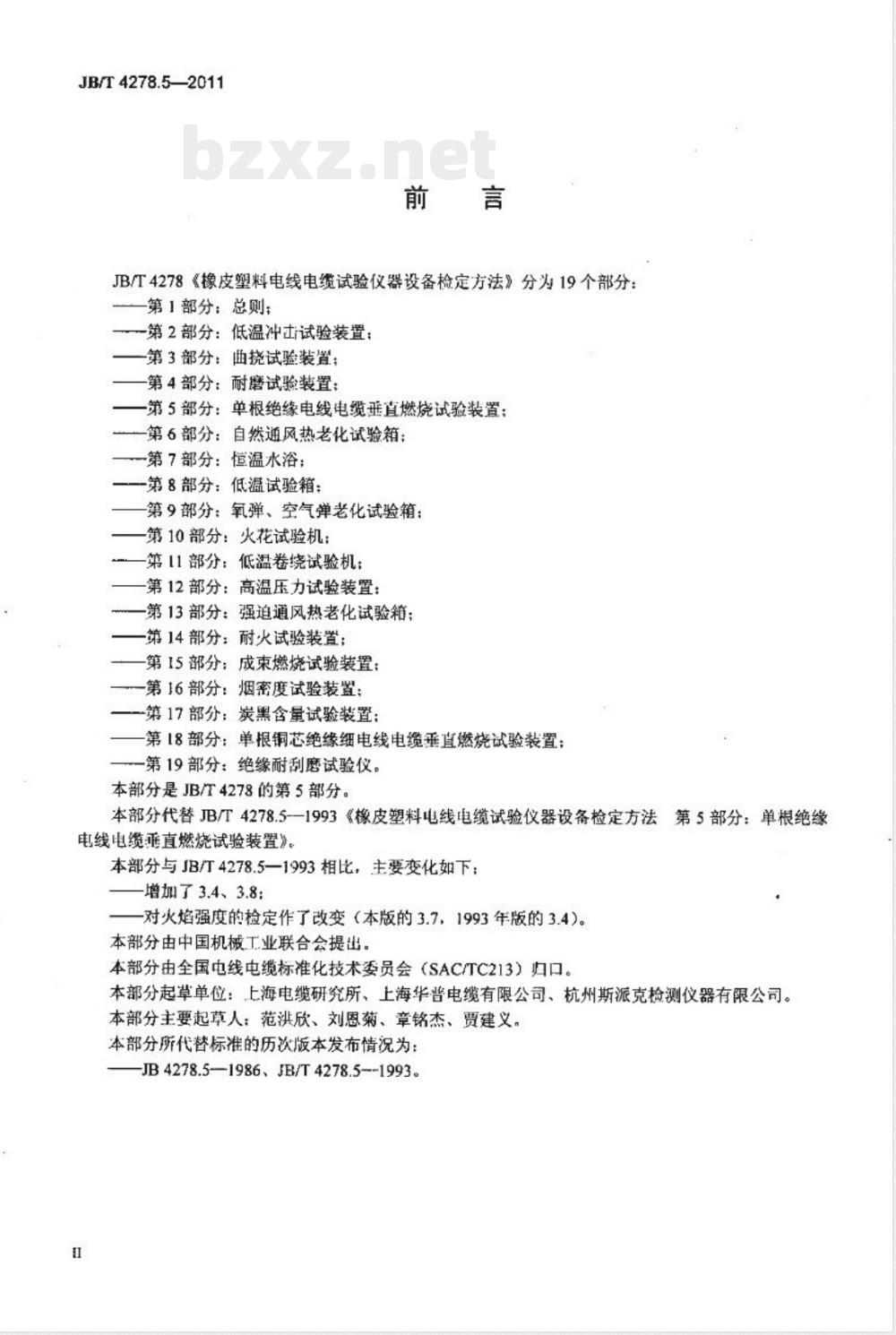

JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分：第1部分：总则；
一第2部分：低温冲击试验装置：第3部分：曲挠试验装置；
第4部分：耐磨试验装置；
一第5部分：单根绝缘电线电缆垂直燃烧试验装置；一第6部分：自然通风热老化试验箱：一第7部分：恒温水浴：
一第8部分：低温试验箱；
第9部分：氧弹、空气弹老化试验箱：-第10部分：火花试验机：
第11部分：低温卷绕试验机；
第12部分：高温压力试验装置：一第13部分：强迫通风热老化试验箱；第14部分：耐火试验装置；
第15部分：成束燃烧试验装置：一第16部分：烟密度试验装置；一第17部分：炭黑含量试验装置：第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置；一第19部分：绝缘耐刮磨试验仪。本部分是JB/T4278的第5部分。
本部分代替JB/T4278.5--1993《橡皮塑料电线电缆试验仪器设备检定方法第5部分：单根绝缘电线电缆垂直燃烧试验装置》。本部分与JB4278.5—1993相比，主要变化如下：增加了3.4、3.8：
对火焰强度的检定作了改变（本版的3.7，1993年版的3.4）。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分起草单位：上海电缆研究所、上海华普电缆有限公司、杭州斯派克检测仪器有限公司。本部分主要起草人：范洪欣、刘恩菊、章铭杰、贾建义，本部分所代替标准的历次版本发布情况为：JB4278.5-—1986、JE/T4278.5--1993。EI
1范围
JB/T4278.5—2011
橡皮塑料电线电缆试验仪器设备检定方法第5部分：单根绝缘电线电缆垂直燃烧试验装置JB/T4278的本部分规定了单根绝缘电线电缆垂直燃烧试验装置的检定项目与技术要求，检定用器具、检定方法和检定结果及处理。本部分适用于单根绝缘电线电缆垂直燃烧试验装置的检定。2规范性引用文件
下列文件中的条款通过JB/T4278的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T4278.1—2011橡皮塑料电线电缆试验仪器设备检定方法第1部分：总则3检定项目与技术要求
3.1单根绝缘电线电缆垂直燃烧试验装置的技术要求除应符合本部分的规定外，还应符合JB/T4278.1一2011的规定。
3.2金属挡风罩尺寸（高×宽×长）应为：1200mm×300mm×450mm：偏差均应为±25mm。3.3两夹具间距离应为（550±5）mm。3.4下夹具底端距金属挡风罩内底板的距离应大于50mm。3.5丙烷喷灯内径应为（7.0±0.1）mm。3.6丙烷喷灯产生的燃烧火焰的蓝色内锥体高度应为（55土5）mm，外焰高度应为（180土10）mm。3.7
火焰强度要求：应能在（45土5）s内能将测定铜块的温度从（100土2）℃上升到（700土3）℃。蓝色内锥体的尖端与试样表面的接触点距水平的上支架下缘应为（475土5）rnm。3.8
丙烷喷灯与夹具的轴线的夹角应为45°土2°4检定用器具
钢卷尺：范围2000mm，分度值1mm。4.1
4.2钢直尺：范围300mm，分度值1mm。4.3秒表：分度值0.1s
4.4游标卡尺：范围150mm，分度值0.02mm。4.5测定铜块：用铛装外径为0.5mm的K型热电偶嵌入重量为（10.00±0.05）g：直径为9mm的纯铜块中的测试温度元件，可长时间运行在1050℃以上。4.645°角尺。
4.7数字温度表：分度值1℃。
5检定方法
5.1用钢卷尺测量金属挡风罩尺寸。5.2用钢卷尺测量两夹具间距离。JB/T4278.5-2011
5.3用钢直尺测量下夹具底端距金属挡风罩内底板的距离。5.4用游标卡尺测量丙烷喷灯口径。5.5用钢直尺测量火焰的蓝色内锥体高度和外焰高度，火焰高度测量允许有目测估计偏差。5.6火焰强度的检定：将测定铜块固定在一支架上，如图1所示，用秒表测量测定铜块的温度从（100士2）℃上升到（700土3）℃所需时间。5.7用钢卷尺测量蓝色内锥体的尖端与试样表面的接触点与水平的上支架下缘的距离。5.8用45°角尺测量灯管与夹具轴线的夹角。单位为旁米
熬挂点
测盗装置
09铜块
热电阀压入铜块
而不被损环
图1垂直燃烧试验装置布置
6检定结果及处理
6.1对经检定合格的单根绝缘电线电缆垂直燃烧试验装置发给检定证书，不合格的发给检定结果通知书。检定证书及检定结果通知书式样见JB/T4278.1一2011中附录A和附录B。6.2单根绝缘电线电缆垂直燃烧试验装置的检定周期一般定为1年。除新安装的试验装置按全部项目检定外，周期检定只需对3.5～3.7规定的项日进行检定。2
