本标准规定了YA、YA-W、YA-WF1系列增安型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则，以及标志、包装的要求。
本标准适用于YA、YA-W、YA-WF1系列增安型三相异步电动机（机座号355～450）。凡属本系列电动机派生的各系列电动机也可参照执行。
标准图片预览
标准内容
ICS29.260.20
备案号：34807—2012

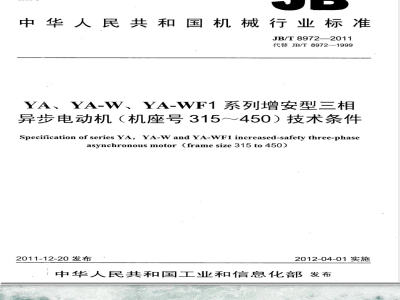

中华人民共和国机械行业标准
JB/T8972—2011
代替JB/T8972-1999
YA、YA-W、YA-WF1系列增安型三相异步电动机（机座号315～450）技术条件Specification of series YA, YA-W and YA-WF1 increased-safety three-phaseasynchronousmotor（framesize315to450)2011-1.2-20 发布
2012-04-01实施
中华人民共和国工业和信息化部 发布前言
规范性引用文件
型式、基本参数与尺寸。
4技术要求
5试验方法.
检验规则
.......
7标志、包装及保用期..
附录A（规范性附录）增安型三相异步电动机t时间的计算图1尺寸示意图
图2电动机te时间最小值与起动电流比IA/I的关系JB/T8972—2011
JB/T8972—2011
本标准代替JB/T8972—1999《YA系列增安型三相异步电动机技术条件（机座号315～355）》。本标准与JB/T8972-—1999相比，主要变化如下：机座号向大规格延伸，由315～355延伸为315～450。-增加了户外、户外防中等腐蚀环境场所用电动机。规范性引用文件中，部分文件已修订，根据本标准适用范围的增加，部分内容需增加。-电压由380V扩充为400V、415V、460V、480V、660V、690V、380/660V、400/690V，扩大了标准的适用范围。
-增加了引用GB19712006《电机线端标志与旋转方向要求的内容》。提高了电动机的效率指标，效率符合GB18613-2006的2级能效等级。增加了测量定子绕组温升时的断电间隔时间要求。增加了电气性能试验值的修约要求。删除了对电动机气隙不均匀度的要求：修改了电动机的单边气隙最小值。振动强度限值由振动速度改为考核振动位移、振动速度及振动加速度三项指标。-删除了对电动机的过电流要求和试验项目。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。本标准负责起草单位：南阳防爆集团股份有限公司。本标准参加起草单位：南阳防爆电气研究所有限公司、国家防爆电气质量监督检验中心、河南省电气防爆安全重点实验室、佳木斯电机股份有限公司、江苏锡安达防爆股份有限公司、无锡南方防爆电机有限公司。
本标准主要起草人：王宛丽、赵勇、来海丰、程雅茹、李梅兰、王文喜、郑海荣、侯彦东、孙景富。本标准于1999年8月6日首次发布，本次修订为首次修订。II
1范围
JB/T8972—2011
YA、YA-W、YA-WF1系列增安型三相异步电动机（机座号315～450）技术条件
本标准规定了YA、YA-W、YA-WF1系列增安型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志、包装及保用期的要求。本标准适用于YA、YA-W、YA-WF1系列增安型三相异步电动机（机座号355～450）（以下简称电动机）。凡属本系列电动机派生的各系列电动机也可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191—2008包装储运图示标志（ISO780:1997，MOD）GB755--2008旋转电机定额和性能（IEC60034-1:2004，IDT）GB/T997—2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码）（IEC60034-7:2001，IDT)
GB/T1032---2005
5三相异步电动机试验方法
GB1971—2006旋转电机线端标志与旋转方向（IEC60034-8:2002，IDT）GB/T1993-1993旋转电机冷却方法（eqvIEC60034-6:1991）GB/T2423.1一2001电工电子产品环境试验第2部分：试验方法试验A：低温（idtIEC60068-2-1:1990)
GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）（IEC60068-2-30:2005，IDT）GB/T2423.33电工电子产品环境试验第2部分：试验方法试验Kca：高浓度二氧化硫试验(GB/T2423.33--2005，DIN50018:1997，MOD)GB3836.1--2010爆炸性环境第1部分：设备通用要求（IEC60079-0:2007，MOD）GB3836.3--2010爆炸性环境第3部分：由增安型“e”保护的设备（IEC60079-7:2006，IDT)
旋转电机尺寸和输出功率等级第1部分：机座号36400和凸缘号55～1080GB/T4772.1-1999
(idtIEC60072-1:1991)
旋转电机整体结构的防护等级（IP代码）分级（IEC60034-5:2000，IDT）GB/T4942.1—2006
GB10068-2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（IEC60034-14:2007，IDT)
GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法（ISO1680:1999，MOD)
GB/T22714—2008交流低压电机成型绕组匝间绝缘试验规范GB/T 22719.1--2008
交流低压电机散嵌绕组匝间绝缘第1部分：试验方法JB/T8972—2011

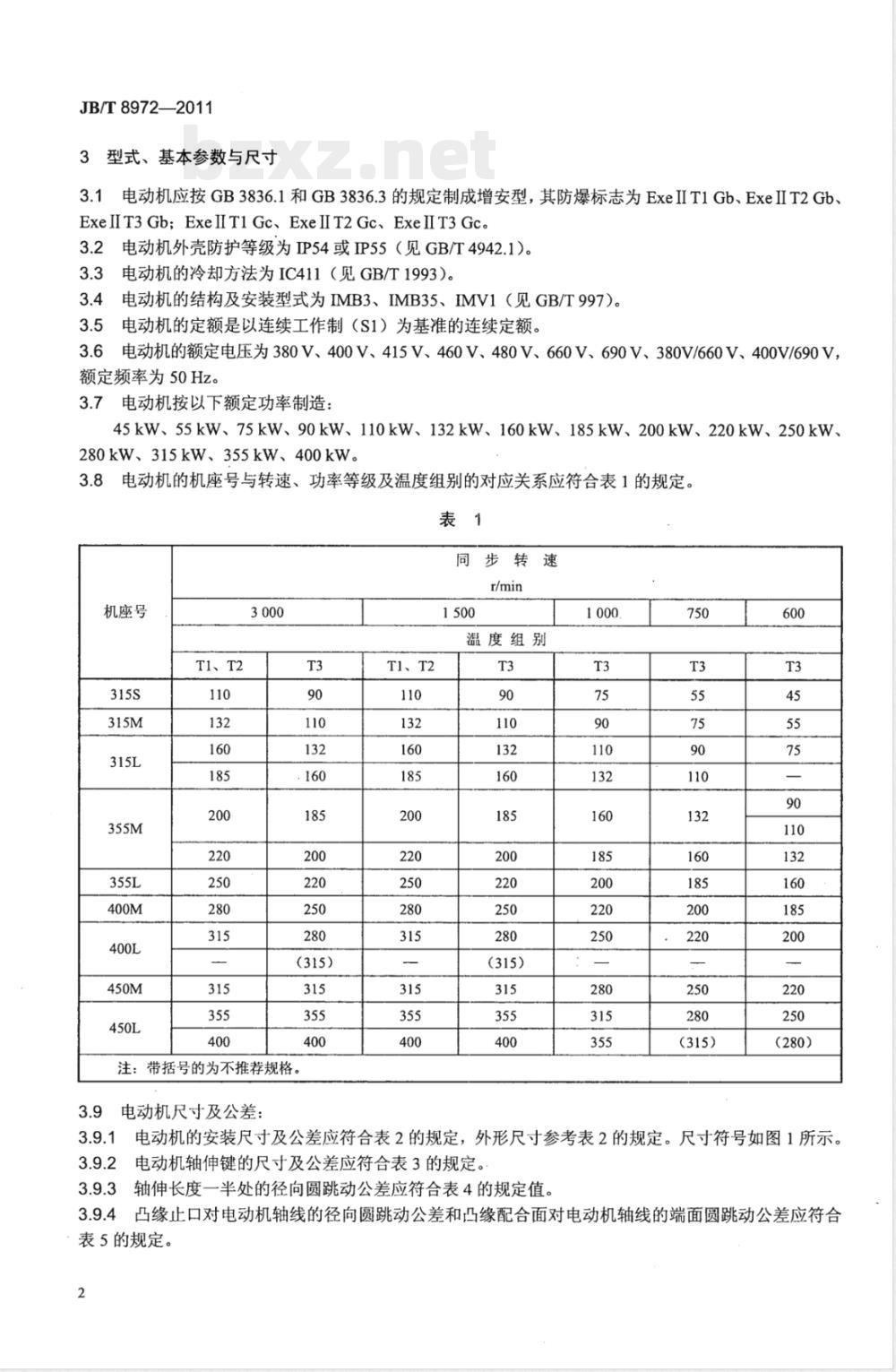

3型式、基本参数与尺寸
电动机应按GB3836.1和GB3836.3的规定制成增安型，其防爆标志为ExeIIT1Gb、ExeIIT2Gb、3.1
ExeIIT3Gb；ExeIIT1Gc、ExeIIT2Gc、ExeII T3Gc。电动机外壳防护等级为IP54或IP55（见GB/T4942.1）。3.2
电动机的冷却方法为IC411（见GB/T1993）。电动机的结构及安装型式为IMB3、IMB35、IMV1（见GB/T997）。3.4
电动机的定额是以连续工作制（S1）为基准的连续定额。3.5
电动机的额定电压为380V、400V、415V、460V、480V、660V、690V、380V/660V、400V/690V，3.6
额定频率为50Hz。
电动机按以下额定功率制造：
45kW、55kW、75kW、90kW、110kW、132kW、160kW、185kW、200kW、220kW、250kW、280kW、315kW、355kW、400kW。3.8电动机的机座号与转速、功率等级及温度组别的对应关系应符合表1的规定。表1
同步转速
机座号
T1、T2
注：带括号的为不推荐规格。
3.9电动机尺寸及公差：
T1、T2
温度组别
(280）
电动机的安装尺寸及公差应符合表2的规定，外形尺寸参考表2的规定。尺寸符号如图1所示。3.9.1
3.9.2电动机轴伸键的尺寸及公差应符合表3的规定。3.9.3轴伸长度一半处的径向圆跳动公差应符合表4的规定值。3.9.4凸缘止口对电动机轴线的径向圆跳动公差和凸缘配合面对电动机轴线的端面圆跳动公差应符合表5的规定。
JB/T8972—2011
000000
orgost
008200280
g060 820s2
2g 10g s0
250%82
orgsie
eoog81
冯缘号
~～~~~~~~
机座号
JB/T8972—2011
轴伸直径
机座带底脚端盖无凸缘的电动机海
机座带底脚
端盖有凸缘（带通孔）的电动机机座不带底脚端盖有凸缘（带通孔）的电动机图1尺寸示意图
18 -0.043
20 .8.052
22 80.052
28 -0.052
12 -0.110
单位为毫米
轴伸直径
>50～80
>80～120
凸缘止口直径
550~680
电动机轴线对底脚支承面的平行度公差应符合表6的规定。表6
机座号
355~450
电动机底脚支承面的平面度公差为0.30mm。电动机轴伸键槽对轴中心线的对称度公差应符合表7的规定。表7
键槽宽度
4技术要求
圆跳动公差
圆跳动公差
平行度公差
对称度公差
4.1电动机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。4.2电动机在下列环境条件下应能额定运行。4.2.1海拔不超过1000m。
4.2.2环境空气最高温度随季节而变化，但不超过40℃。JB/T8972-2011
单位为毫米
单位为毫米
单位为毫米
单位为毫米
如电动机指定在海拔超过1000m或环境空气温度高于或低于40℃的条件下使用时，应按GB755的规定。
环境空气最低温度为-20℃。
4.2.4最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃。5www.bzxz.net
JB/T8972—2011
存在具有引燃温度组别分别为T1～T3组的可燃性气体或蒸气与空气形成的爆炸性混合物场所。“W”、“WF1”用电动机除符合4.2的规定外，还应分别在表8规定的环境条件中正常运行。表8
环境参数
最高空气相对湿度
太阳辐射
周围空气运动速度
降雨强度
mm/min
降水条件（雨、雪、霉等）
凝露条件
结冰和结霜条件
砂含量
尘含量（飘浮）b
尘含量（沉降）b
二氧化硫
硫化氢
氯化氢
氟化氢
氧化氮d
含量平均值°
相当于海拔1000m，如超过1000m按GB755的规定，不包括易燃、易爆粉尘。
平均值是指长期数值的平均值。：相当于二氧化氮的值。
电动机类型
YA-WF1
电动机运行期间电源电压和频率与额定值的偏差应按GB755的规定。4.4
4.5电动机在功率、电压及频率为额定时，其效率和功率因数的保证值应符合表9、表10的规定。4.5.1电动机的效率由间接损耗分析法确定，杂散损耗按额定输入功率的0.5%。非额定点杂散损耗按电流的二次方折算。
在效率计算时，电动机绕组的电阻基准温度应换算到155（F）级绝缘95℃时进行（见GB/T1032一4.5.2
2005)。
在计算中，效率取四位有效位数，功率因数取三位有效位数。4.5.3
功率·
同步转速
同步转速
功率因数
JB/T 8972-2011
JB/T8972-2011
在额定电压下，电动机堵转转矩对额定转矩之比的保证值应符合表11的规定。4.6
同步转速
堵转转矩/额定转矩
在额定电压下，电动机最大转矩对额定转矩之比的保证值对同步转速1500r/min及以上为2.2，4.7
其余为2.0。
4.8在额定电压下，电动机起动过程中最小转矩对额定转矩之比的保证值应符合表12的规定。表12
同步转速
最小转矩/额定转矩
