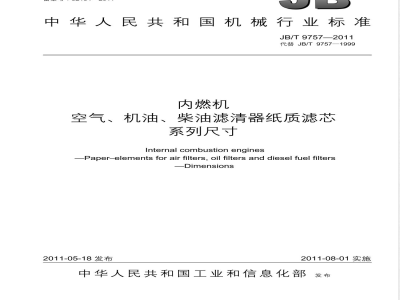

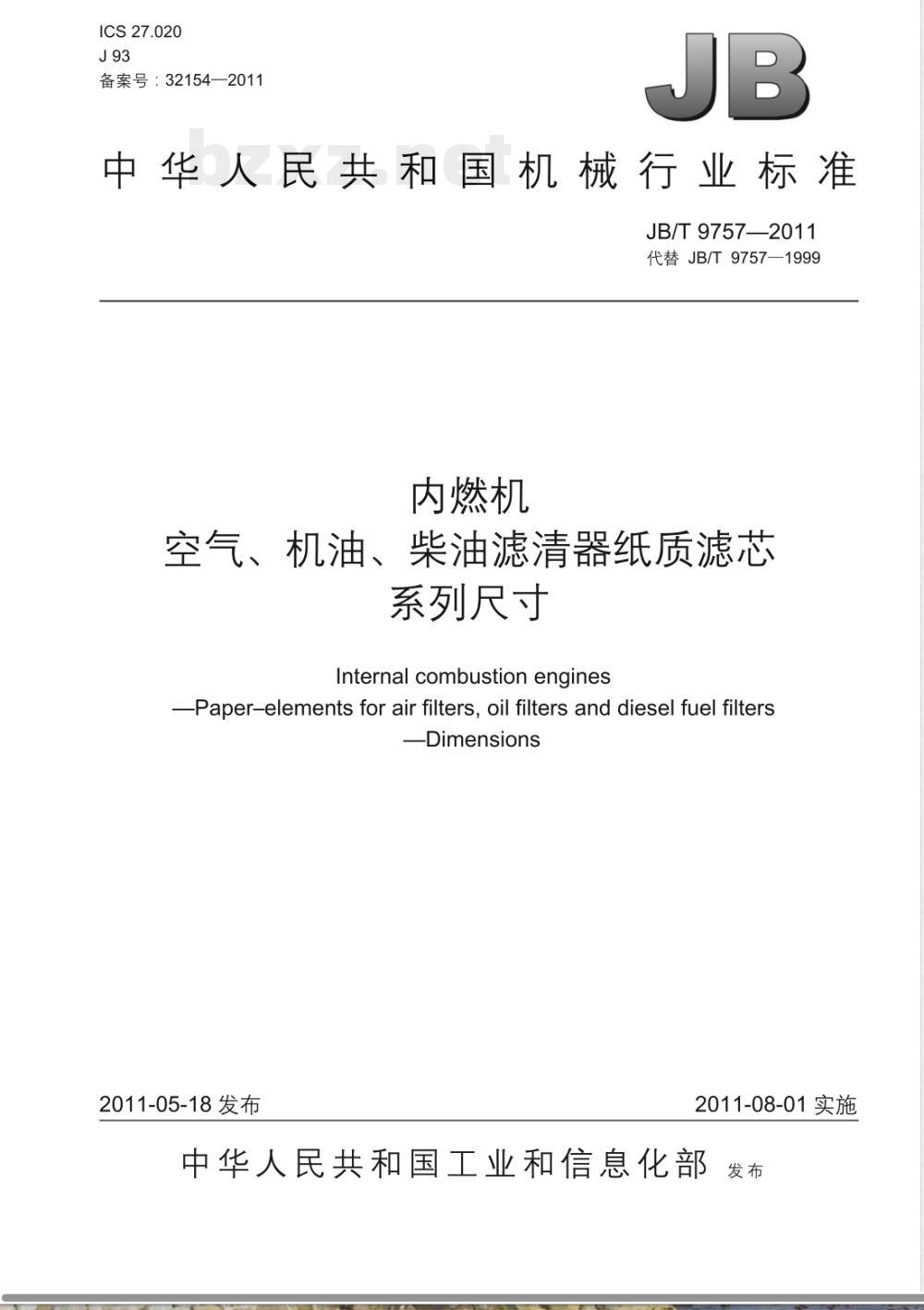

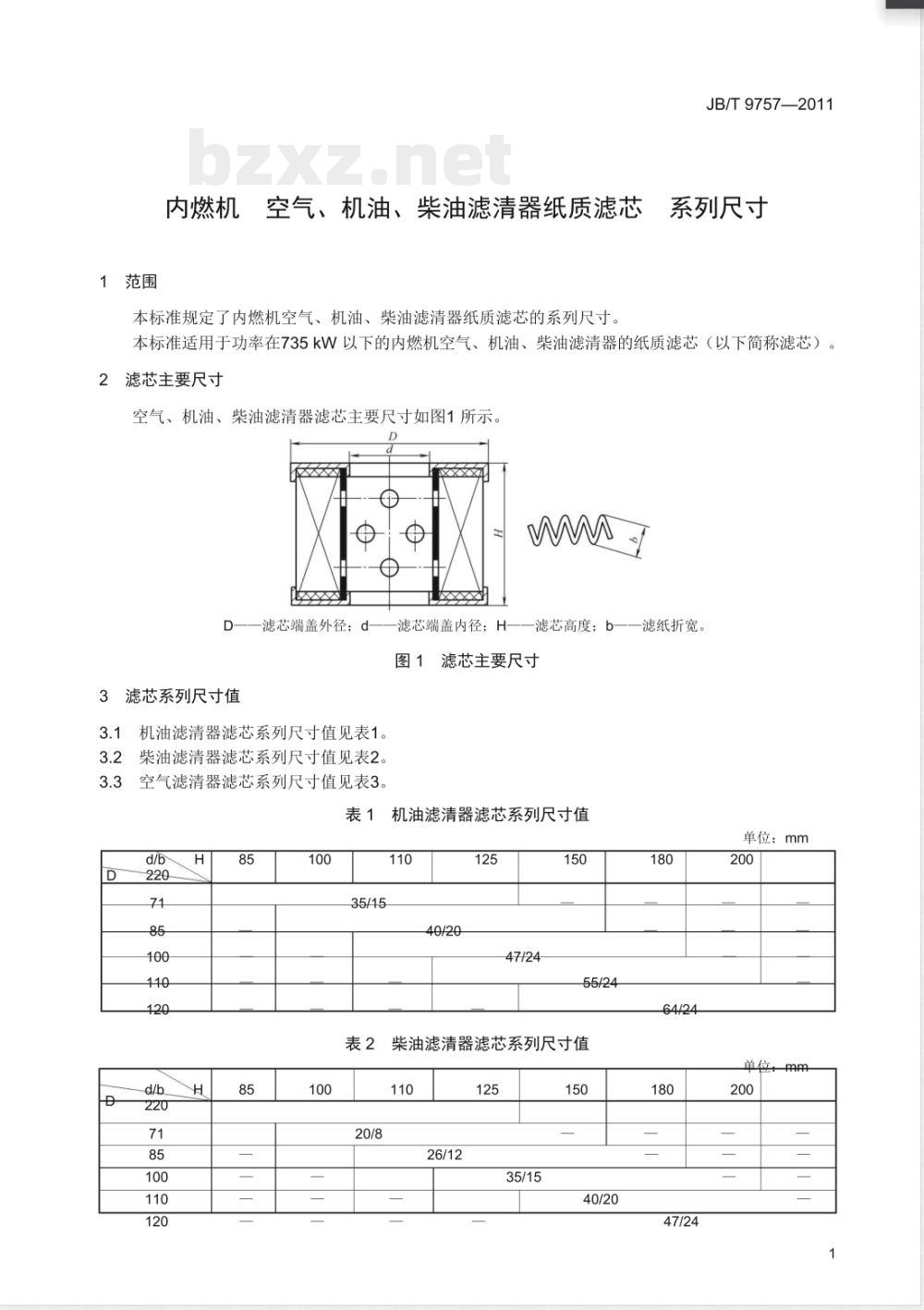

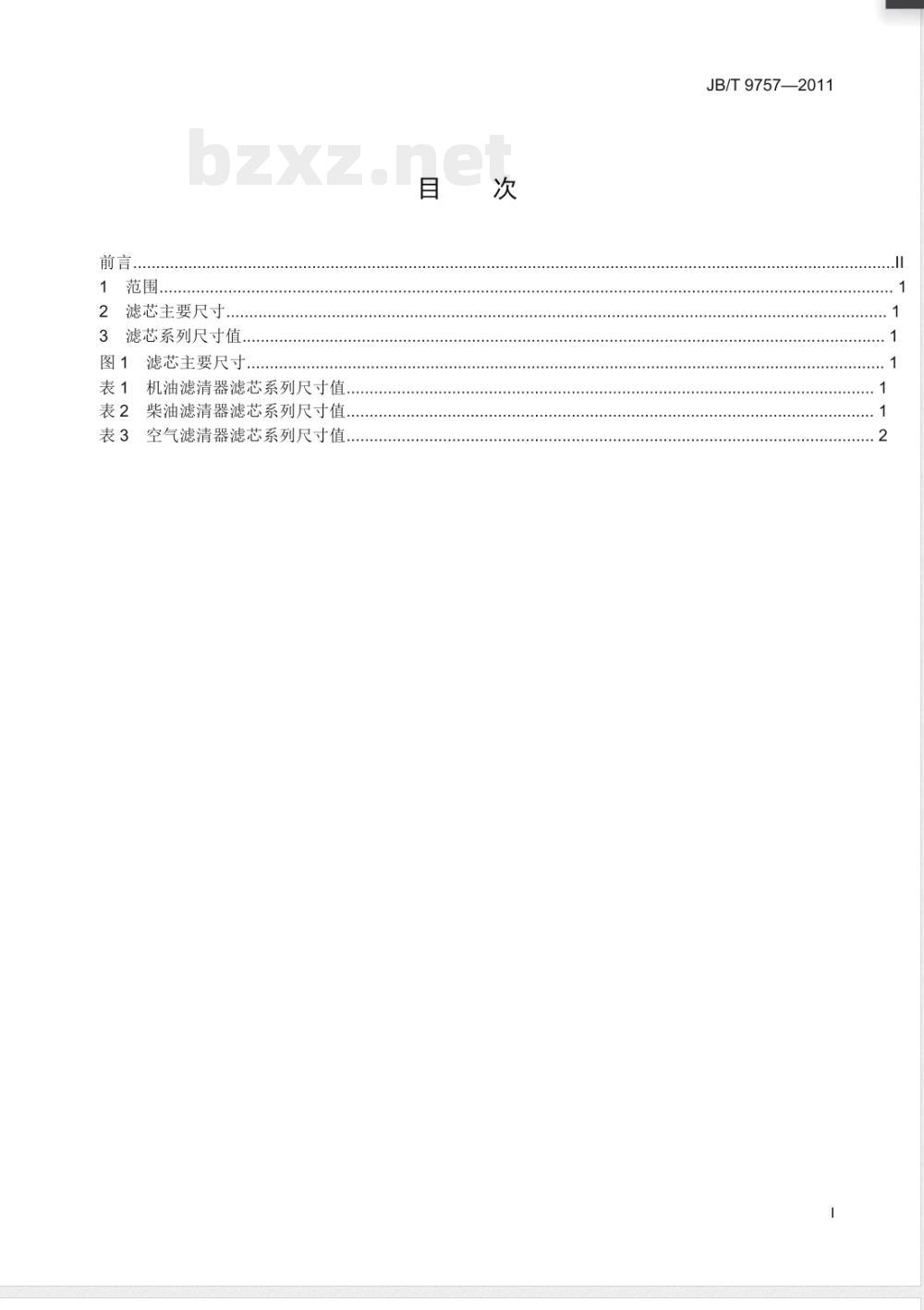

中华人民共和国机械行业标准 JB/T9757—2011 内燃机空气、机油、柴油滤清器纸质滤芯系列尺寸 Internal combustion engines - Paper elements for air filters, oil filters and diesel fuel filters - Dimensions 前言 本标准代替JB/T9757—1999《内燃机空气、机油、柴油滤清器纸质滤芯系列尺寸》。本标准与JB/T9757—1999相比，主要变化如下：将图1中“d—滤芯端盖孔径”修改为“d—滤芯端盖内径”。 本标准由中国机械工业联合会提出。本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：蚌埠市昊业滤清器有限公司、上海内燃机研究所、上海永红汽车零部件有限公司、临海市环流汽配制造有限公司、杭州特种纸业有限公司。 本标准主要起草人：沈红节、方雯、吴明星、王以多、王瑞忠、钟君杰。 1 范围 本标准规定了内燃机空气、机油、柴油滤清器纸质滤芯的系列尺寸。本标准适用于功率在735kW以下的内燃机空气、机油、柴油滤清器的纸质滤芯（以下简称滤芯）。 2 滤芯主要尺寸 空气、机油、柴油滤清器滤芯主要尺寸参数如下： D——滤芯端盖外径； d——滤芯端盖内径； H——滤芯高度； b——滤纸折宽。 3 滤芯系列尺寸值 3.1 机油滤清器滤芯系列尺寸值（单位：mm） D=220, d=71 - N=85, H=85, b=35/15 - N=100, H=85, b=40/20 - N=110, H=100, b=47/24 - N=120, H=100, b=55/24 - N=110, H=125, b=64/24 3.2 柴油滤清器滤芯系列尺寸值（单位：mm） D范围: 85~200mm d范围: 53~200mm H范围: 110~200mm 3.3 空气滤清器滤芯系列尺寸值（单位：mm） D范围: 240~480mm d范围: 170~400mm
