本部分规定了选择性催化还原(SCR)系统中尿素溶液罐的术语和定义、产品型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存等的要求。 本部分适用于柴油机及车辆用SCR系统，其它用途的SCR系统亦可参照执行。

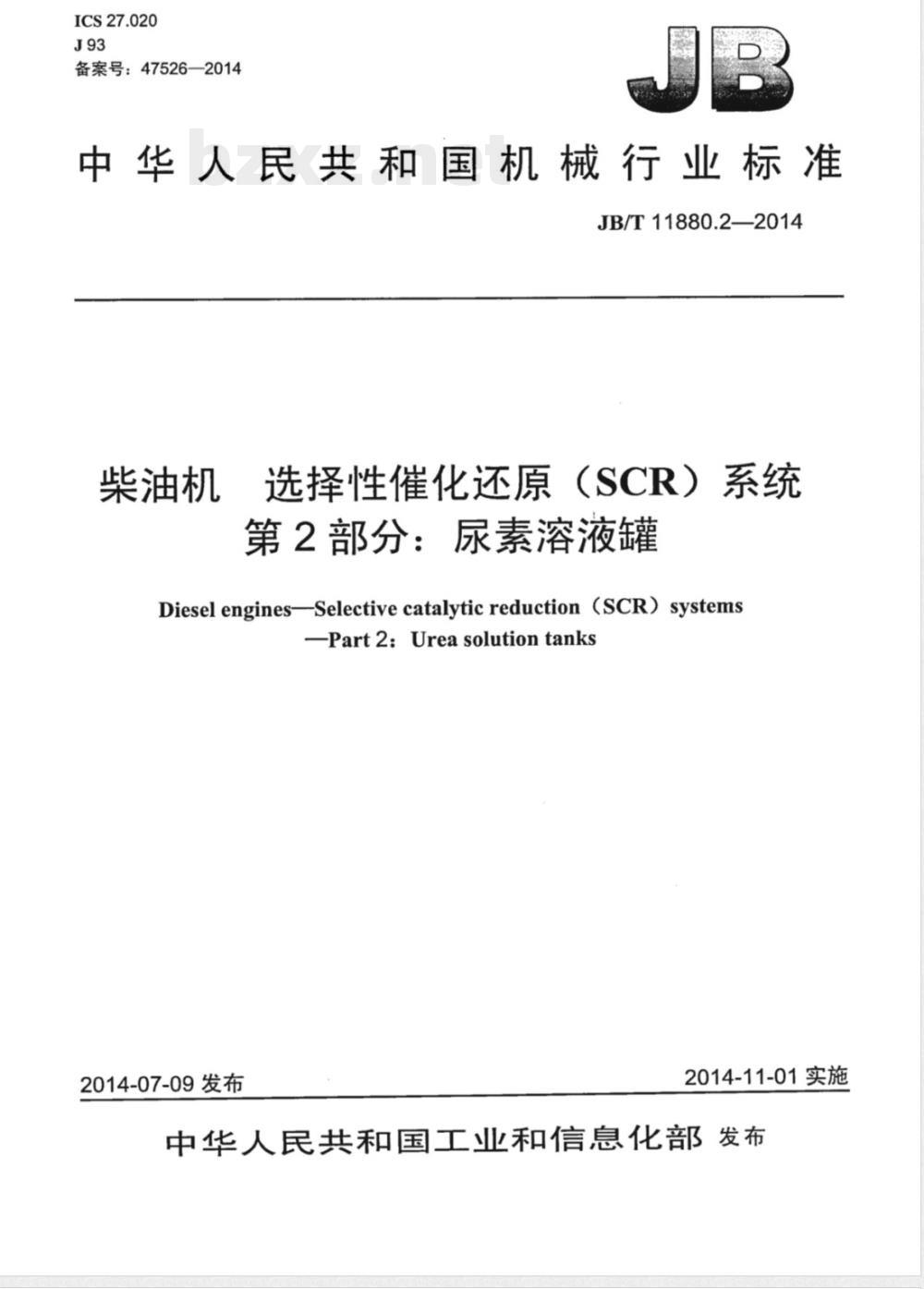

ICS27.020
备案号：47526—2014

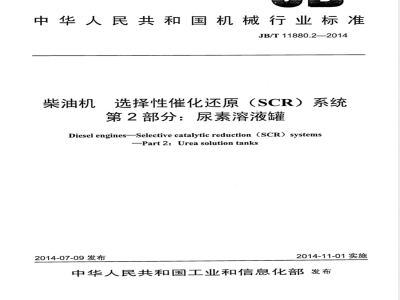

中华人民共和国机械行业标准
JB/T11880.2—2014
柴油机
选择性催化还原（SCR）系统
第2部分：尿素溶液罐
Diesel engines-Selective catalytic reduction (SCR) systems-Part2：Ureasolutiontanks
2014-07-09发布
2014-11-01实施

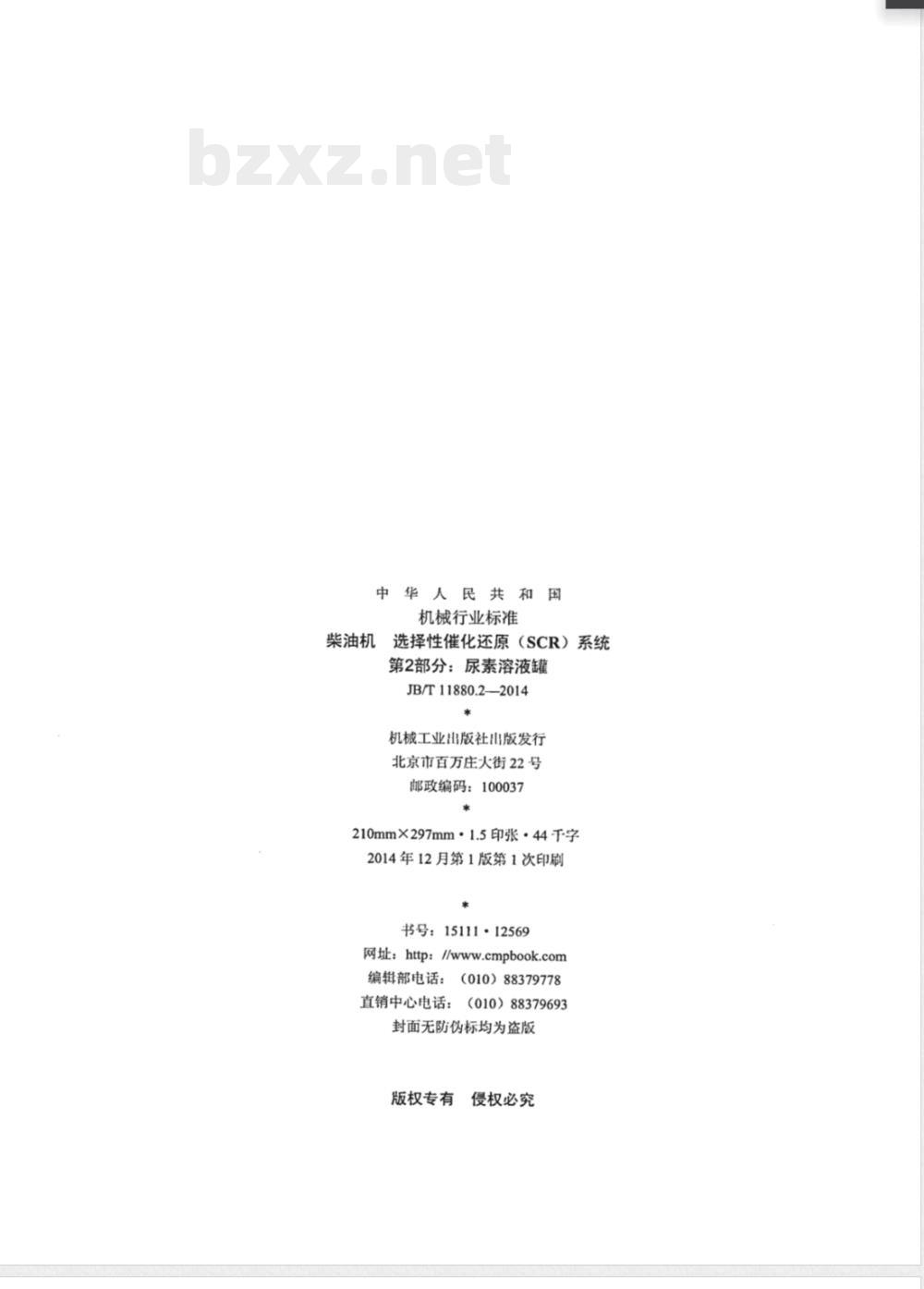

中华人民共和国工业和信息化部发布中华人民共
机械行业标准
柴油机
选择性催化还原（SCR）系统
第2部分：尿素溶液罐
JB/T11880.2—2014
机械工业出版社山版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·1.5印张·44千字2014年12月第1版第1次印刷
书号：15111·12569
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究

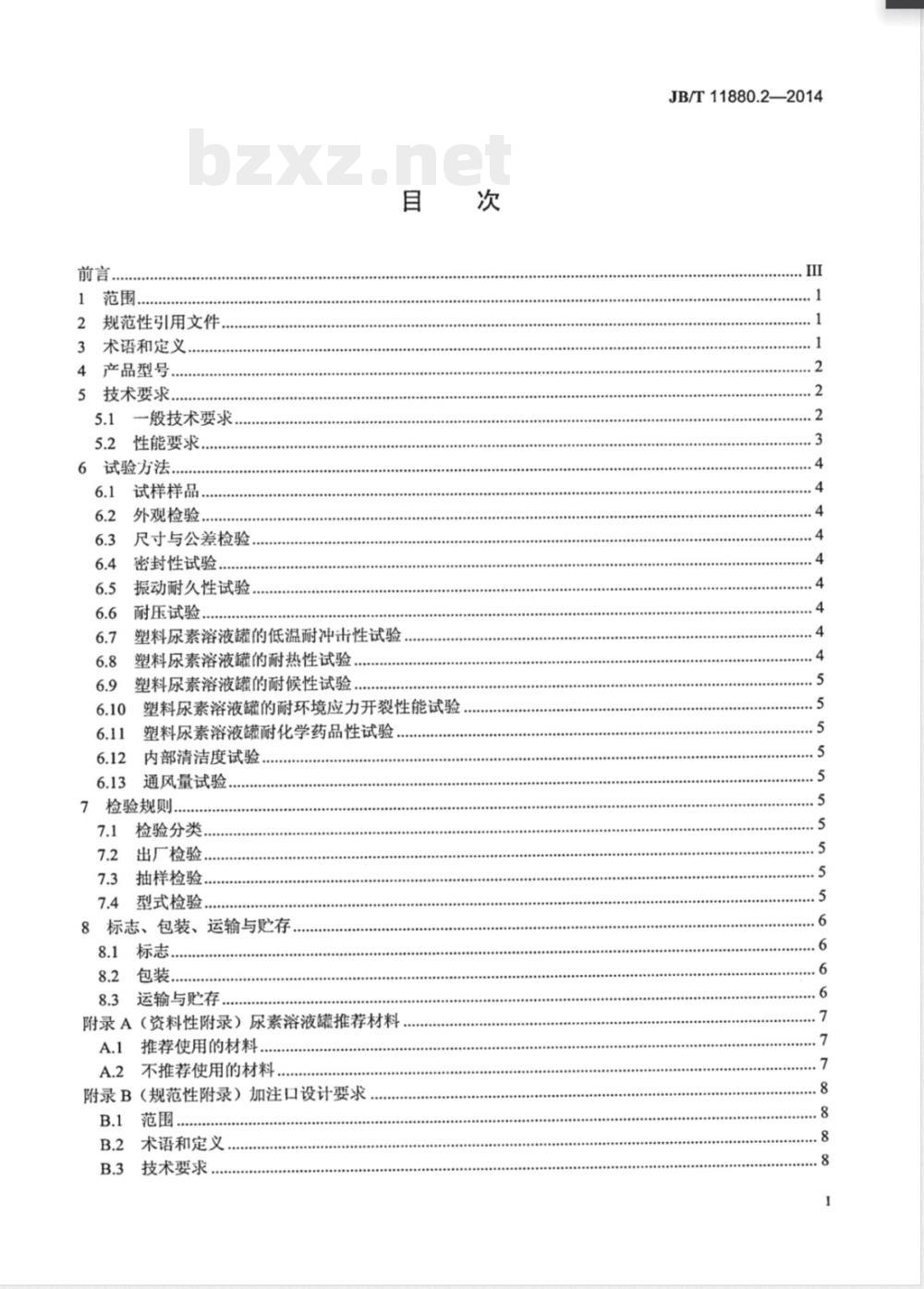

前言，
2规范性引用文件，
3术语和定义.
4产品型号...
5技术要求.
5.1一般技术要求
5.2性能要求.
6试验方法。
6.1试样样品，
外观检验.
尺寸与公差检验
密封性试验.
振动耐久性试验
耐压试验
塑料尿素溶液罐的低温耐冲击性试验塑料尿素溶液罐的耐热性试验
塑料尿素溶液罐的耐候性试验
塑料尿素溶液罐的耐环境应力开裂性能试验塑料尿素溶液罐耐化学药品性试验，内部清洁度试验
通风量试验
检验规则，
检验分类..
出厂检验。
抽样检验.
7.4型式检验.
8标志、包装、运输与贮存
8.1标志.
运输与贮存
附录A（资料性附录）尿素溶液罐推荐材料A.1推荐使用的材料.
不推荐使用的材料
附录B（规范性附录）加注口设计要求B.1范围.
术语和定义
技术要求
JB/T11880.2—2014
JB/T11880.2—2014

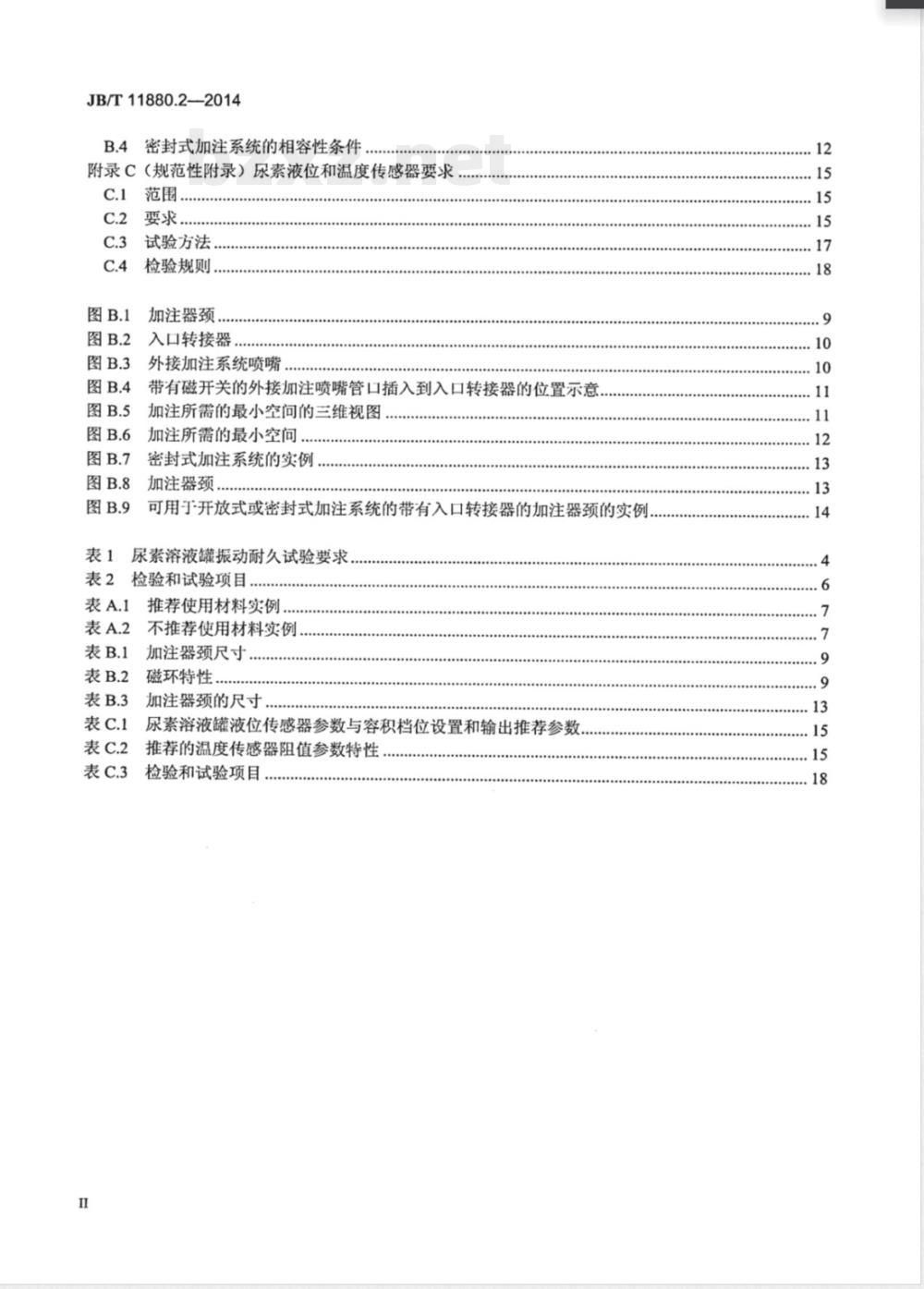

B.4密封式加注系统的相容性条件附录C（规范性附录）尿素液位和温度传感器要求c.1
范围，
试验方法
检验规则.
加注器颈.此内容来自标准下载网
入口转接器
外接加注系统喷嘴。
带有磁开关的外接加注喷嘴管口插入到入口转接器的位置示意。加注所需的最小空问的三维视图加注所需的最小空问，
密封式加注系统的实例。
加注器颈
可用于开放式或密封式加注系统的带有入口转接器的加注器颈的实例尿素溶液罐振动耐久试验要求，表2检验和试验项目
推荐使用材料实例.
不推荐使用材料实例，
加注器颈尺寸
磁环特性，
加注器颈的尺寸.
尿素溶液罐液位传感器参数与容积档位设置和输出推荐参数.推荐的温度传感器阻值参数特性检验和试验项目

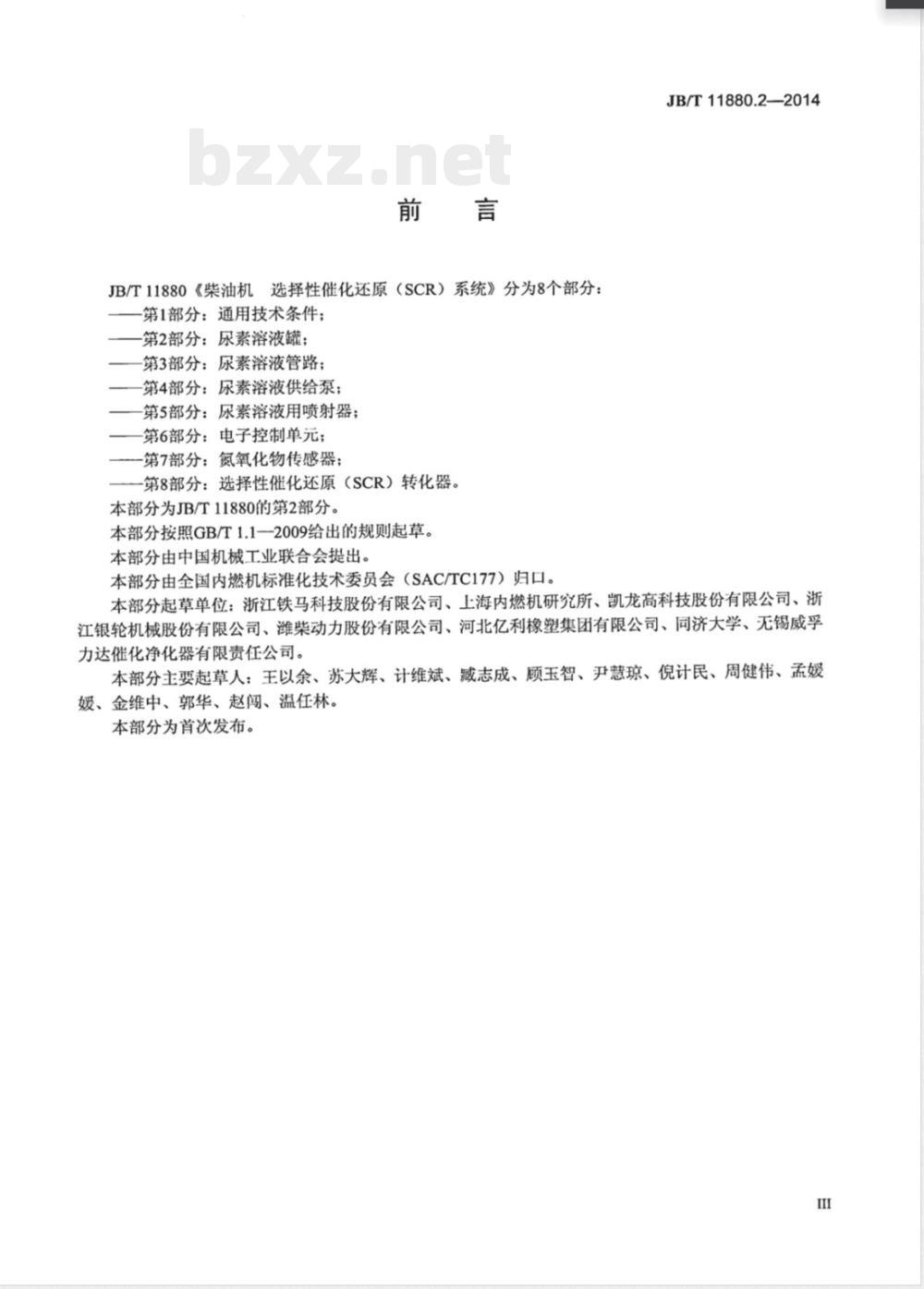

JB/T11880《柴油机选择性催化还原（SCR）系统》分为8个部分：第1部分：通用技术条件：
第2部分：尿素溶液罐；
第3部分：尿素溶液管路；
第4部分：尿素溶液供给泵；
第5部分：尿素溶液用喷射器；
第6部分：电子控制单元；
一第7部分：氮氧化物传感器；
一第8部分：选择性催化还原（SCR）转化器。本部分为JB/T11880的第2部分。本部分按照GB/T1.1-2009给出的规则起草。本部分由中国机械工业联合会提出。JB/T11880.2—2014
本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：浙江铁马科技股份有限公司、上海内燃机研究所、凯龙高科技股份有限公司、浙江银轮机械股份有限公司、潍柴动力股份有限公司、河北亿利橡塑集团有限公司、同济大学、无锡威孚力达催化净化器有限责任公司。本部分主要起草人：王以余、苏大辉、计维斌、臧志成、顾玉智、尹慧琼、倪计民、周健伟、孟媛媛、金维中、郭华、赵闯、温任林。本部分为首次发布。
1范围
柴油机选择性催化还原（SCR）系统第2部分：尿素溶液罐
JB/T11880.2—2014
JB/T11880的本部分规定了选择性化还原（SCR）系统中尿素溶液罐的术语和定义、产品型号、技术要求、试验方法、检验规则、标志、包装、运输与贮存等。本部分适用于柴油机及车辆用SCR系统，其他用途的SCR系统也可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T250纺织品色牢度试验评定变色用灰色样卡GB/T1842—2008塑料聚乙烯环境应力开裂试验方法GB/T2828.1--2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T16422.2塑料实验室光源暴露试验方法第2部分：氛弧灯GB18296汽车燃油箱安全性能要求和试验方法QC/T417（所有部分）车用电线束插接器QC/T572汽车清洁工作导则测定方法ISO22241-3柴油发动机NO还原剂AUS32一第3部分：装卸、运输和储存（Dieselengines-NOxreductionagentAUS32—Part3:Handling，transportationandstorage)ISO22241-4—2009柴油发动机NOx还原剂AUS32一第4部分：再充填接口（Dieselengines—NOxreductionagentAUS32—Part4:Refillinginterface)SAEJ2044用于液体燃料和蒸发/排放系统快速接头的技术要求（QuickConnectCouplingSpecificationforLiquidFuelandVapor/EmissionsSystems)3术语和定义
下列术语和定义适用于本文件。3.1
ureasolutiontank
尿素溶液罐
由罐体、尿素液位温度传感器、呼吸器、排污底阀、加注口、加注口盖及其他附属装置装配而成的整体。在产品型号编制中，尿素溶液罐用NSG表示。3.2
ureasolutiontanklevelandtemperaturesensor尿素液位和温度传感器
提供罐内尿素溶液液位和温度参数的感应装置。呼吸器airvent
保持罐内外压力平衡且不易被尿素结品、灰尘等堵塞的罐上辅助器件。1
JB/T11880.2—2014
额定容量ratedvolume
尿素溶液罐设计参数中规定加注尿素的容量。尿素溶液罐常用额定容量：16L、25L、35L、60L、80L、100L。4产品型号
产品型号按如下编制：
NSG-□-
尿素液位和温度传感器代号
额定容量
尿素溶液罐代号
示例：
NSG-35-475表示安装475型尿紫液位和温度传感器的、额定容量为35L的尿紫溶液罐。5技术要求
5.1一般技术要求
5.1.1工作温度
尿素溶液罐工作温度范围为-40℃～85℃。5.1.2材料
尿素溶液罐罐体及其配件材料的选择应符合尿素液存质最要求的相关规定，材料选择请参考表A.1和表A.2的规定。所有不能确定是否与尿素溶液兼容的材料都需要进行试验，以评估此材料对尿素溶液产品质量可能产生的能响。5.1.3结构
5.1.3.1尿素溶液罐如果选用塑料材料加工成型，罐体可以分为本色和黑色两种，如有特殊要求应由供需双方协商确定。
5.1.3.2尿素溶液加注口设计应符合附录B的规定。5.1.3.3为满足尿素液位和温度传感器检测尿素消耗量的要求，尿素液位传感器参数与实际容量应具有对应关系，详见附录C的规定。罐体结构应能承受冻结、解冻循环下的应力变化。5.1.3.4尿素液位和温度传感器总成在罐体上有多个安装方向，可按要求进行调整。5.1.3.5在进行尿素溶液罐的结构设计时，推荐预留最大额定容量10%以上的膨胀空问，以防无意的过量加注造成冻结状态下罐体破裂。5.1.3.6尿素溶液罐额定最高液位处可以设有目视液位显示，以防人.工加注尿素溶液时，加注液位超出最高液位标记。
5.1.3.7尿素溶液罐排污底阀应设置在罐体底部最低处。5.1.4外观
制品的颜色和花纹必须符合图样及技术文件的要求，制品表面颜色、花纹必须均匀一致，不得有明2
JB/T11880.2—2014
显差异，制品可见表面应光滑、无飞边和毛刺，不允许有气泡、杂质、凹凸、流痕和裂纹等有损外观的缺陷存在，不允许有影响技术性能、装配性能和使用寿命的缺陷存在。5.1.5尺寸与公差
尿素溶液罐的外形尺寸、安装尺寸（包括入口转接器内径尺寸、液位和温度传感器安装孔的内径尺寸)，应符合附录B及最终用户图样的要求。5.2性能要求
5.2.1密封性
经6.4规定的试验后，罐体各部位不允许出现泄漏。5.2.2振动耐久性
经6.5规定的试验后，尿素溶液罐不允许有泄漏现象，其他部件功能正常。5.2.3耐压能力
按6.6的规定进行试验，要求如下：a）不允许出现泄漏、开裂现象，但可以有永久变形。b）室温下，耐负压尺寸变化率不大于1%；50℃时，耐负压尺寸变化率不大于3%。5.2.4塑料尿素溶液罐的低温耐冲击性经6.7规定的试验后，尿素溶液罐不允许有泄漏现象。5.2.5塑料尿素溶液罐的耐热性
按6.8的规定进行试验，要求如下：a）装液体时，尿素溶液罐不允许有泄漏现象；b）未装液体时，目测无变形、变色等异常现象。5.2.6塑料尿素溶液罐的耐候性
经6.9规定的试验后，塑料尿素溶液罐变色用灰色样-卡对比级数为4级～5级。5.2.7塑料尿素溶液罐的耐环境应力开裂性能尿素溶液罐材料的环境应力开裂时间不小于200h。5.2.8耐化学药品性
尿素溶液罐无溶解、膨胀、变色、裂纹等异常现象。5.2.9
9内部清洁度
尿素溶液罐总成内部杂质总量小于100mg。5.2.10通风量
呼吸器最小通风量不小于2L/min。3
JB/T11880.2--2014
6试验方法
6.1试样样品
塑料制品应该在生产24h后方可试验。6.2外观检验
用目测法在光照明亮处检查试样的外观质量。6.3尺寸与公差检验
采用分度值为1mm的通用量具测量外形尺寸；试样尿素溶液罐液位和温度传感器安装孔内径尺寸、入口转接器内径尺寸使用外径千分尺测量，分辨力为0.01mm。6.4密封性试验
将尿素溶液罐安装在泄漏试验台上，除留有一处充气孔外，密闭尿素溶液罐其他各孔，然后向罐内通入表压为30kPa50kPa的压缩空气，保压1min，观察泄漏情况。6.5振动耐久性试验
按照GB18296的规定，尿素溶液罐按模拟装车形式固定在振动试验台上，往尿素溶液罐内加入规定容量的水，盖好罐盖，密封好所有进口、出口，按表1的规定进行振动试验。表1尿素溶液振动耐久试验要求
报动加速度
6.6耐压试验
振动频率
振动时间h
装水量
额定容量的1/2
尿素溶液罐模拟装车形式固定在试验装置上，保持50℃土2℃的环境温度，往尿素溶液罐中加入温度为50℃土2℃的额定容量的水，盖好罐盖，密封好所有进口、出口，向罐内施加30kPa的压力，保压5h。
密封好尿素溶液罐其他所有进口、出口；尿素溶液罐在规定试验条件下放在标准尺寸的金属框内进行下列两项试验：
a）室温下对尿素溶液罐施加3.0kPa负压，保压20min后测量尿素溶液罐各面尺寸变化量；b）50℃温度保温5h后，在该温度下对尿素溶液罐加3.0kPa负压，保压20min后测量尿素溶液罐各面尺寸变化量。
6.7塑料尿素溶液罐的低温耐冲击性试验按GB18296的规定执行。
6.8塑料尿素溶液罐的耐热性试验按GB18296的规定，尿素溶液罐以模拟装车形式固定在试验装置上，室温下向罐内加入2/3额定容量的水，在85℃土2℃的环境温度下（如置于85℃土2℃的水蒸气介质中）放置1h。未装液体，在85℃土2℃环境温度下放置200h，取出后观察外观变化。4
6.9塑料尿素溶液罐的耐候性试验JB/T11880.2—2014
在制品上截取尺寸为60mm×60mm试样，装入氙灯气候老化试验箱中，外表面一面朝向灯管，黑板温度为63℃土3℃，相对湿度为50%土5%，按GB/T16422.2规定的试验规范要求照射1200h，试验中进行喷水（喷水循环时间为喷水18min，不喷水102min），相对湿度是指不喷水时湿度达到稳定后的相对湿度。试验后，按GB/T250中试验规范规定的变色用灰色样卡对比评出级数。6.10塑料尿素溶液罐的耐环境应力开裂性能试验按GB/T1842一2008的规定进行试验，试验选择条件B，试验方法为F506.11塑料尿素溶液罐耐化学药品性试验将制品裁切成尺寸为80mm×20mm的试样，然后分别用50%尿素溶液、润滑脂、上光性石蜡、保护性石蜡、汽油（耐汽汕性只做常温试验）、柴油、刹车液、发动机油、石汕涂膜剂、除蜡剂、防冻液、清洗剂浸渍的纱布包好，在室温下放置1h，再放入温度为80℃的恒温罐中恒温3h，取出后目测外观变化情况。
6.12内部清洁度试验
按QC/T572的相关规定进行总成的清洁度测试。6.13通风量试验
在室温23℃土2℃、空气介质30kPa压差下，使用空气流量计测量呼吸器的通气量。7检验规则
7.1检验分类
尿素溶液罐检验分为出厂检验、抽样检验和型式检验。7.2出厂检验
产品出厂前，需经本公司质检部门按本部分的规定进行检验。经检验合格，出具产品检验合格证后方可出厂。出厂检验的检验项目、要求和试验方法按表2的规定执行。7.3抽样检验
尿素溶液罐抽样检验的抽样方案和合格质量水平AQL值应由制造厂质量检验部门按GB/T2828.1的有关规定执行，抽样检验的检验项目、要求和试验方法按表2的规定执行。7.4型式检验
7.4.1若有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）结构、材料、工艺有较大改变，可能影响产品性能；c）产品停产一年后，恢复生产；d）出厂检验结果与上次型式检验结果有较大出入；e）正常生产时，每年进行一次；f）国家质量监督机构提出进行型式检验的要求。5
JB/T11880.2——2014
型式检验的检验项目、技术要求和试验方法按表2的规定执行。检验和试验项目
尺寸与公差
密封性
振动耐久性
耐压能力
塑料尿素溶液罐的低温耐冲击性塑料尿素溶液罐的耐热性
塑料尿素溶液罐的耐候性
塑料尿素溶液罐的耐环境应力开裂性能耐化学药品性
内部清洁度
通风量
尿素波位和温度传感器
“√”为检验项日；
标志、
出厂检验
“一”为非检验项日。
包装、
运输与购存
罐体上标明原制造生产商。
罐体上应清楚标出额定容量。
抽样检验
型式检验
技术要求
按附录C中表C.3执行
罐体上明显位置标示“AUS32”或“车用尿素”等字样。包装
8.2.1包装应保证产品在正常运输情况下不致损伤。8.2.2包装应保证产品清洁，不得进入杂物。8.3运输与购存
试验方法
产品在运输与贮存中应保证阴凉干燥，禁止与酸、碱及苯酚等腐蚀性物质接触；避免跌摔，避免与坚硬锐物碰撞。
