本部分规定了柴油机选择性催化还原(SCR)系统中电子控制单元的术语和定义、型式与型号编制规则、技术要求、试验方法、检验规则及其标志、包装、运输、贮存。 本部分适用于带有选择性催化还原(SCR)系统的柴油机，其它发动机及后处理系统可参照本标准执行。

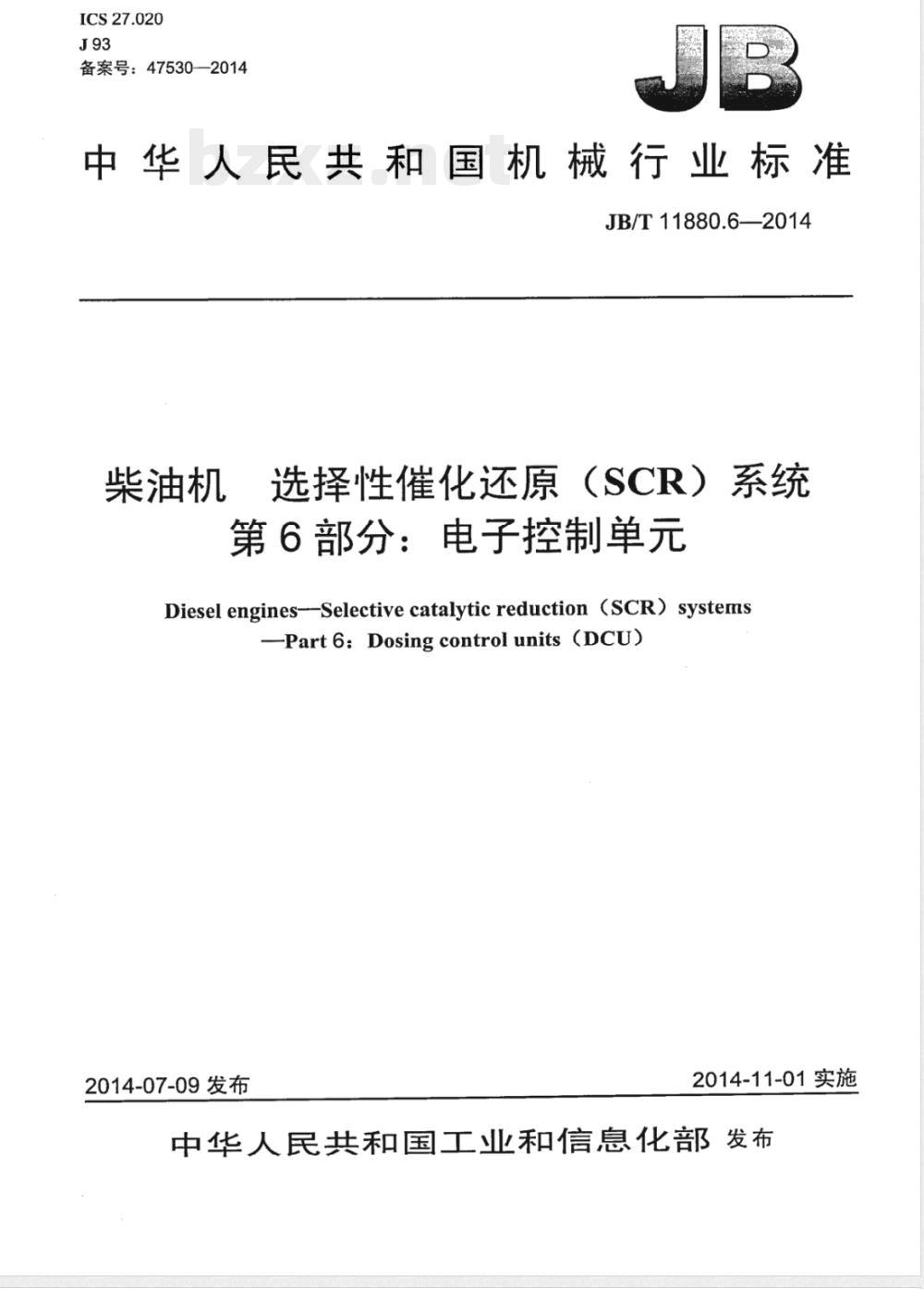

ICS27.020
备案号：47530—2014

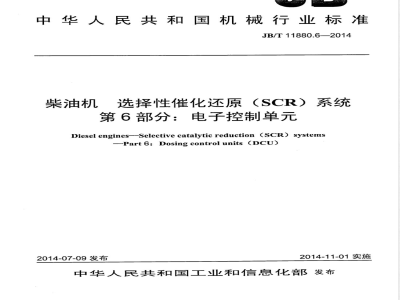

中华人民共和国机械行业标准
JB/T11880.6—2014
柴油机
选择性催化还原（SCR）系统
第6部分：电子控制单元
Diesel engines--Selective catalytic reduction (SCR) systems-Part6：Dosing control units (DCU)2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布前言

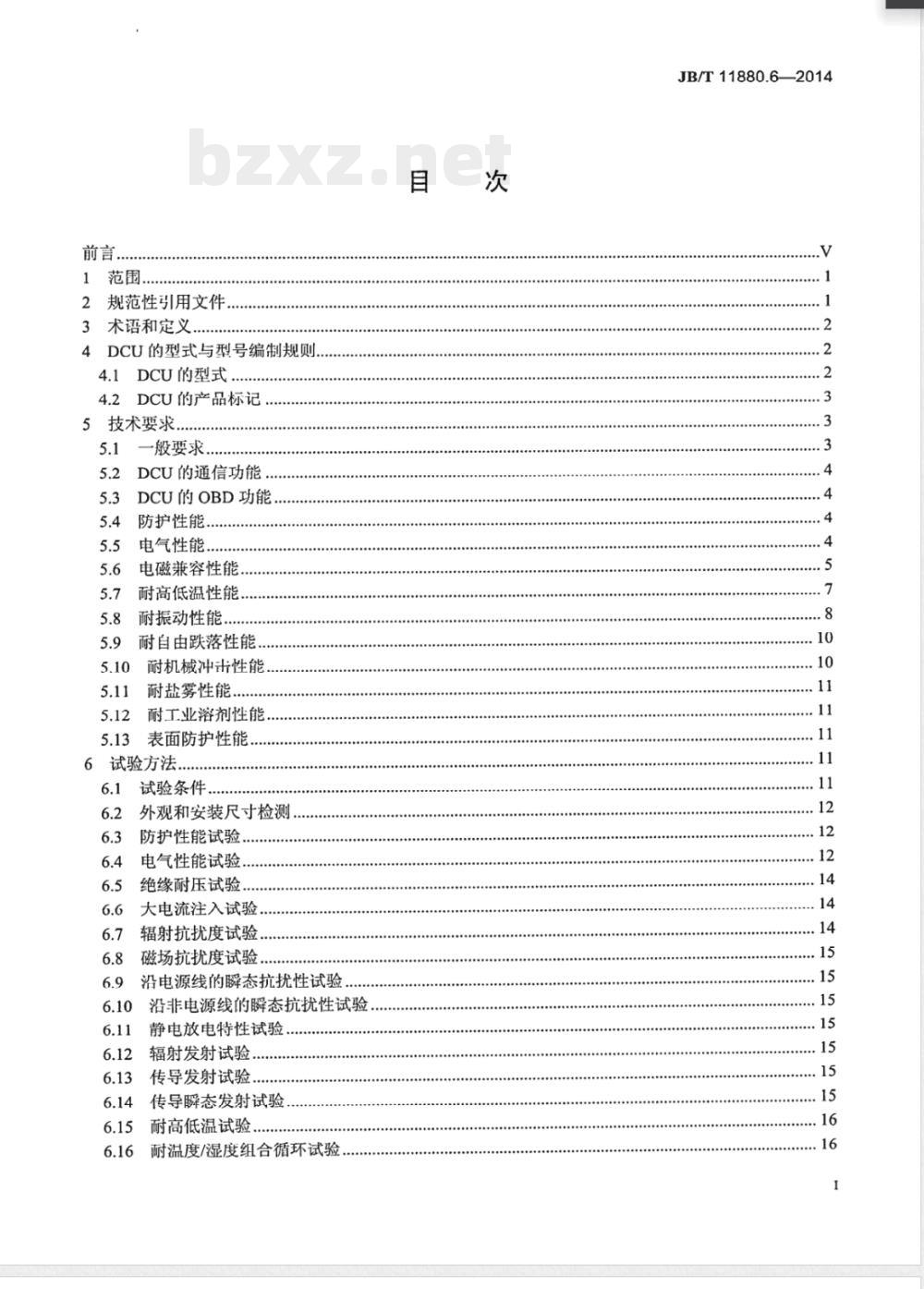

1范围，
2规范性引用文件
3术语和定义.wwW.bzxz.Net
4DCU的型式与型号编制规则
4.1DCU的型式
4.2DCU的产品标记.
5技术要求，
一般要求...
5.2DCU的通信功能，
5.3DCU的OBD功能.
5.4防护性能、
电气性能，
电磁兼容性能.
耐高低温性能.
耐振动性能。
耐自由跌落性能.
耐机械冲击性能，
耐盐雾性能..
耐工业溶剂性能.
表面防护性能.
6试验方法．
试验条件。
外观和安装尺寸检测
防护性能试验.
电气性能试验.
绝缘耐压试验..
大电流注入试验，
辐射抗扰度试验.
磁场抗扰度试验
沿电源线的瞬态抗扰性试验.
沿非电源线的瞬态抗扰性试验
静电放电特性试验，
辐射发射试验.
传导发射试验.
传导瞬态发射试验
耐高低温试验，
耐温度/湿度组合循环试验，
JB/T11880.6—2014
JB/T11880.6—2014
耐振动试验
自由跌落试验..
耐机械冲击试验.
耐盐雾试验
耐工业溶剂试验.
表面防护检验.

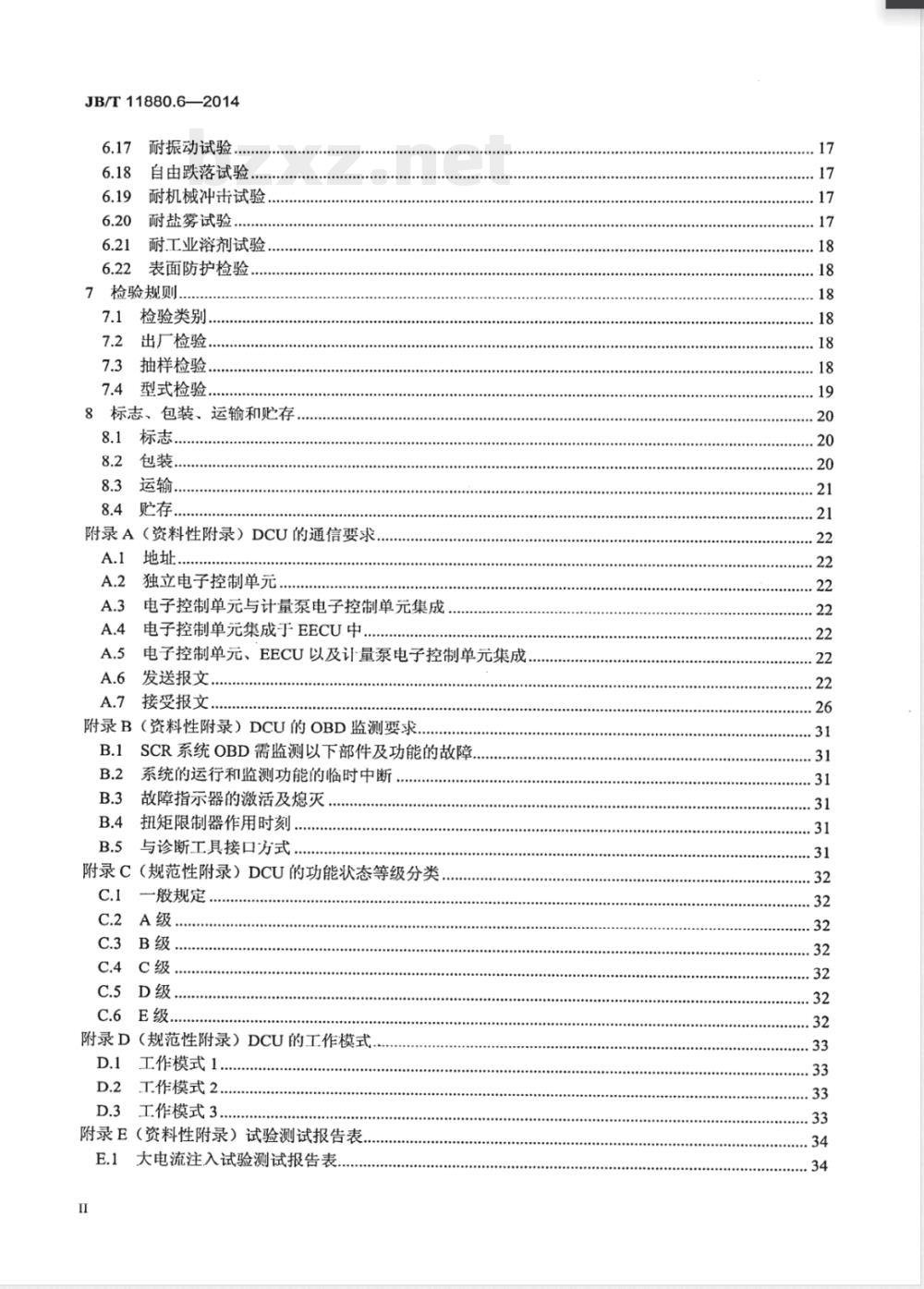

7检验规则
检验类别..
出厂检验…
抽样检验.
型式检验..
8标志、包装、运输和贮存
标志．
贮存，
附录A（资料性附录）DCU的通信要求..A.1
独立电子控制单元
电子控制单元与计量泵电子控制单元集成..电子控制单元集成于EECU中，
电子控制单元、EECU以及计量泵电子控制单元集成..发送报文
接受报文，
附录B（资料性附录）DCU的OBD监测要求.B.1
SCR系统OBD需监测以下部件及功能的故障..系统的运行和监测功能的临时中断..故障指示器的激活及熄灭
扭矩限制器作用时刻
与诊断工具接口方式，
附录C（规范性附录）DCU的功能状态等级分类.c.1
一般规定
C.4C级...
C.5D级..
附录D（规范性附录）DCU的工作模式.D.1工作模式1..
D.2工作模式2..
D.3工作模式3..
附录E（资料性附录）试验测试报告表..E.1大电流注入试验测试报告表.I

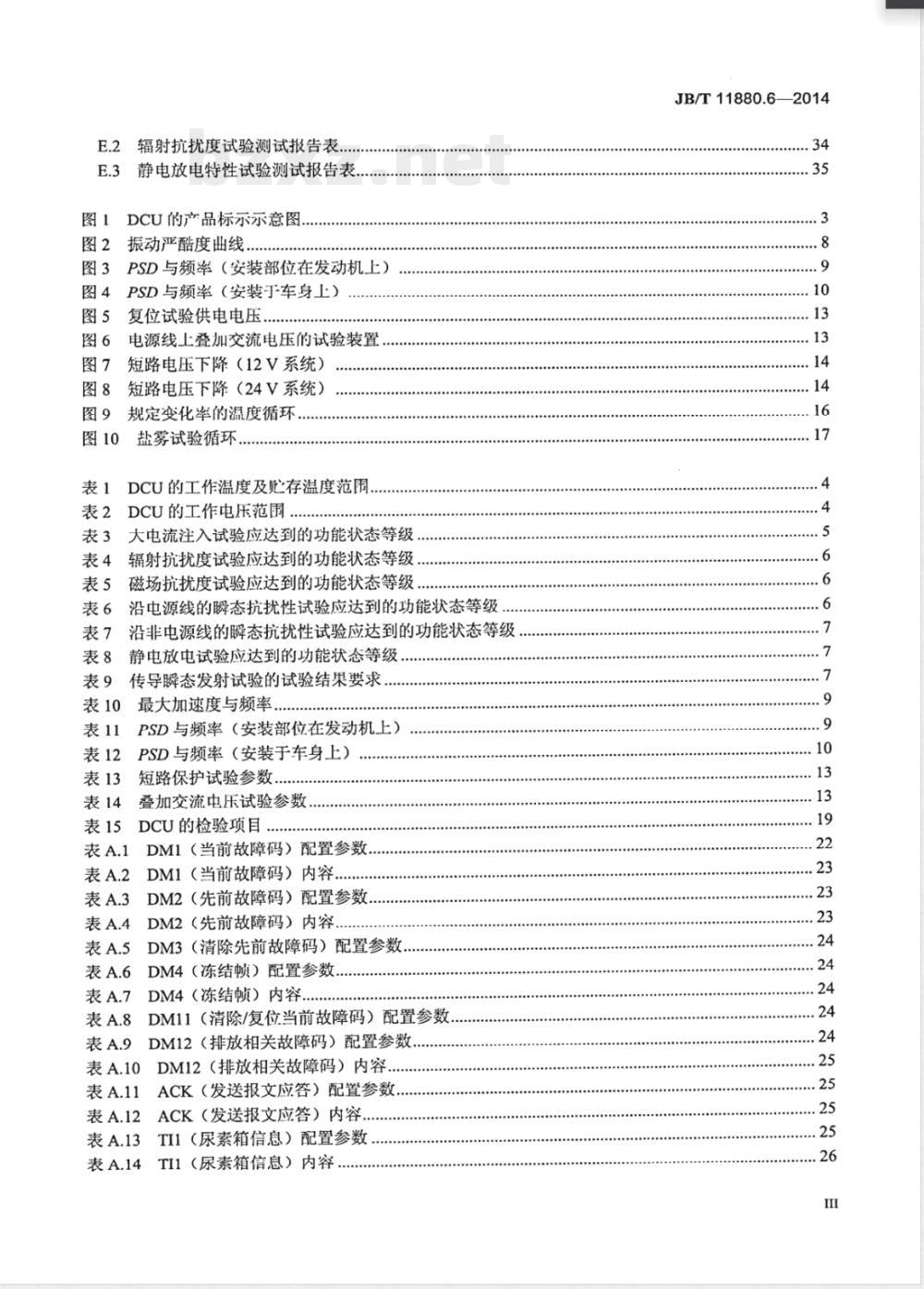

E.2辐射抗扰度试验测试报告表.E.3静电放电特性试验测试报告表图1DCU的产品标示示意图.
图2振动严酷度曲线.
图3PSD与频率（安装部位在发动机上）图4PSD与频率（安装于车身上）图5复位试验供电电压..
图6电源线上叠加交流电压的试验装置。图7短路电压下降（12V系统）
图8短路电压下降（24V系统）
图9规定变化率的温度循环.
盐雾试验循环.
DCU的工作温度及必存温度范围..表2DCU的工作电乐范围
表3大电流注入试验应达到的功能状态等级表4辐射抗扰度试验应达到的功能状态等级..表5磁场抗扰度试验应达到的功能状态等级.表6沿电源线的瞬态抗扰性试验应达到的功能状态等级表7沿非电源线的瞬态抗扰性试验应达到的功能状态等级表8静电放电试验应达到的功能状态等级，表9
传导瞬态发射试验的试验结果要求最大加速度与频率，
PSD与频率（安装部位在发动机上）PSD与频率（安装于车身上）
短路保护试验参数.
叠加交流电压试验参数
DCU的检验项目
DM1（当前故障码）配置参数.
DM1（当前故障码）内容..
DM2（先前故障码）配置参数
DM2（先前故障码）内容...
DM3（清除先前故障码）配置参数.DM4（冻结顿）配置参数，
DM4（冻结顿）内容.
DM11（清除/复位当前故障码）配置参数DM12（排放相关故障码）配置参数DM12（排放相关故障码）内容...ACK（发送报文应答）配置参数.ACK（发送报文应答）内容.
TI1（尿素箱信息）配置参数
TI1（尿素箱信息）内容
JB/T11880.6—2014
....16
....25
JB/T11880.6—2014

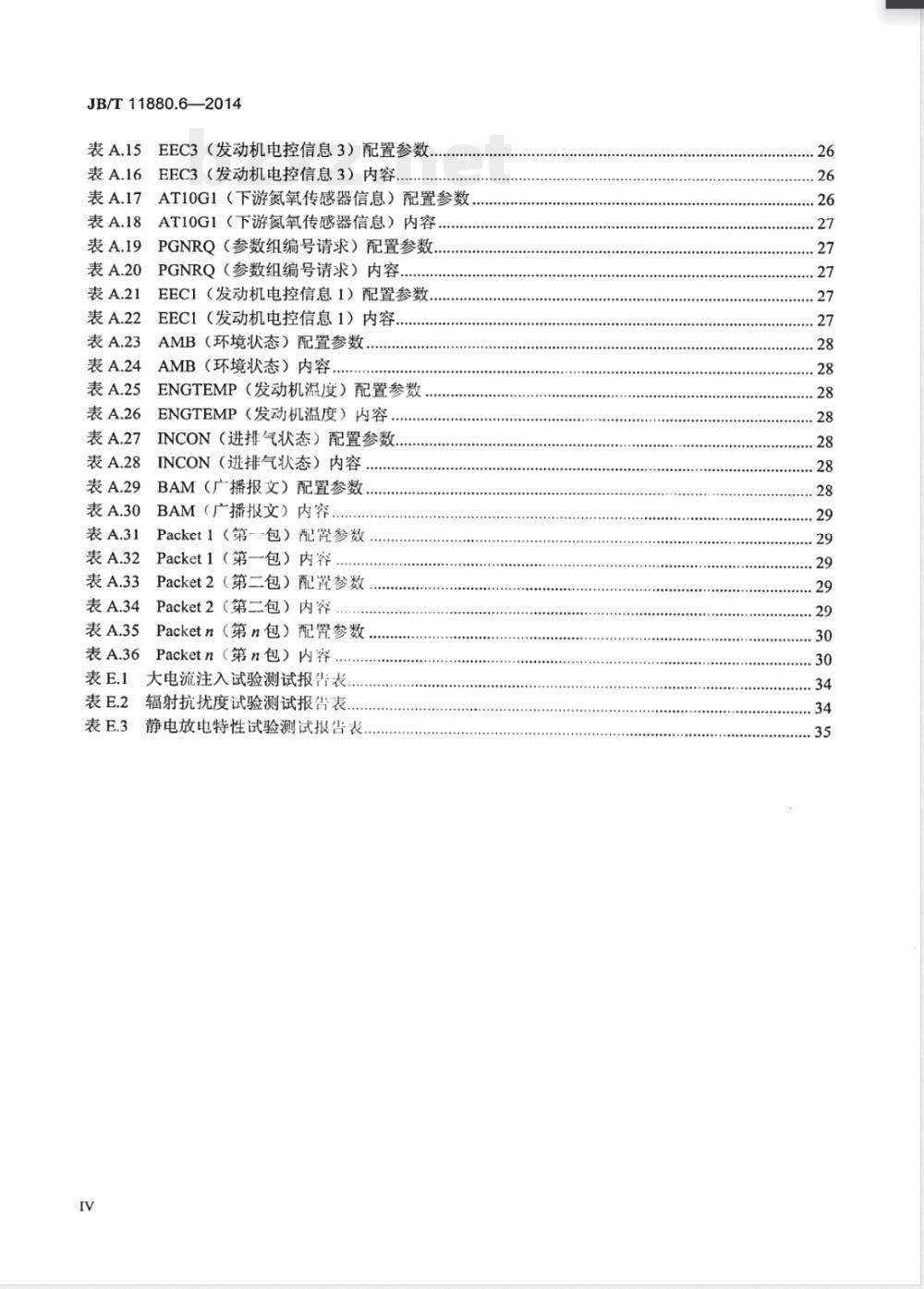

EEC3（发动机电控信息3）配置参数.表A.16
EEC3（发动机电控信息3）内容
AT10G1（下游氮氧传感器信息）配置参数AT10G1（下游氮氧传感器信息）内容.PGNRQ（参数组编号请求）配置参数.PGNRQ（参数组编号请求）内容
EEC1（发动机电控信息1）配置参数EEC1（发动机电控信息1）内容.AMB（环境状态）配置参数.
AMB（环境状态）内容..
ENGTEMP（发动机温度）配置参数ENGTEMP（发动机温度）内容
INCON（进排气状态）配置参数.INCON（进排气状态）内容
BAM（广播报文）配置参数.
BAM（广播报文）内容
Packet1（第--包）配置参数
Packet1（第一包）内容.
Packet2（第二包）配置参数
表A.34Packet2（第二包）内容
表A.35Packetn（第n包）配置参数表A.36Packetn（第n包）内容
大电流注入试验测试报告表.
辐射抗扰度试验测试报告表.
静电放电特性试验测试报告表
JB/T11880《柴油机选择性催化还原（SCR）系统》分为8个部分：第1部分：通用技术条件：
第2部分：尿素溶液罐；
第3部分：尿素溶液管路；
第4部分：尿素溶液供给泵；
第5部分：尿素溶液用喷射器：
第6部分：电子控制单元；
-第7部分：氮氧化物传感器；
-第8部分：选择性催化还原（SCR）转化器。本部分为JB/T11880的第6部分。本部分按照GB/T1.1-—2009给出的规则起草。本部分由中国机械工业联合会提出。JB/T11880.6—2014
本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：潍柴动力股份有限公司、上海内燃机研究所、凯龙高科技股份有限公司、浙江铁马科技股份有限公司、无锡威孚力达催化净化器有限责任公司、浙江银轮机械股份有限公司、河北亿利橡塑集团有限公司、同济大学。本部分主要起草人：王建平、计维斌、臧志成、王以良、温任林、任博、赵中煜、李明、赵闯、龙顺洪、赵光亮、倪计民、邹海平。本部分为首次发布。
1范围
柴油机选择性催化还原（SCR）系统第6部分：电子控制单元
JB/T11880.6—2014
JB/T11880的本部分规定了柴油机用选择性催化还原（SCR）系统中电子控制单元的术语和定义、型式与型号编制规则、技术要求、试验方法、检验规则及其标志、包装、运输和贮存。本部分适用于带有选择性催化还原（SCR）系统的柴油机，其他发动机及后处理系统可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温第2部分：试验方法试验Eb和导则：碰撞GB/T2423.6电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落GB/T2423.8电工电子产品环境试验GB/T2423.10
GB/T2423.17
GB/T2423.22
GB/T2423.30
第2部分：试验方法试验Fc：振动（正弦）电工电子产品环境试验
电工电子产品环境试验第2部分：试验方法试验Ka：盐雾第2部分：试验方法试验N：温度变化环境试验
第2部分：试验方法试验XA和导则：在清洗剂中浸渍环境试验
第2部分：试验方法试验ZIAD：温度/湿度组合循环试验环境试验
GB/T2423.34
5电工电子产品环境试验第2部分：试验方法试验Fh：宽带随机振动（数字控GB/T2423.56
制）和导则
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T13306标牌
GB/T13384机电产品包装通用技术条件GB17691一2005车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法（中国I、IV、V阶段）
GB/T18655车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法道路车辆静电放电产生的电骚扰试验方法GB/T19951
HJ437一2008车用压燃式、气体燃料点燃式发动机与汽车车载诊断（OBD）系统技术要求QC/T625汽车用涂镀层和化学处理层QC/T29106汽车电线束技术条件
ISO7637（所有部分）道路车辆来自传导和耦合的电气骚扰（Roadvehicles一Electricaldisturban-ces from conductionand coupling)ISO11452-1道路车辆来自窄带辐射电磁能的电气骚扰的组件试验方法第1部分：一般原理和术语 (Road vehicles-Component test methods for electrical disturbances from narrowband radiatedelectromagnetic energy--Part 1: General principles and terminology third edition)ISO11452-2道路车辆来自窄带辐射电磁能电子干扰部件试验方法第2部分：吸收器衬垫腔1
JB/T11880.6—2014
(Road vehicles-Component test methods for electrical disturbances from narrowband radiatedelectromagneticenergy—Part2：Absorber-linedshieldedenclosure）ISO11452-4道路车辆来自窄带辐射电磁能试验方法第4部分：大电流注入（BCI）（Roadvehicles--Component test methods for electrical disturbances from narrowband radiated electromagneticenergy—Part4：Harnessexcitationmethods）ISO11452-8道路车辆来自窄带辐射电磁能的电气骚扰的组件试验方法第8部分：磁场抗扰度（RoadvehiclesComponent test methodsfor electrical disturbancesfromnarrowband radiatedelectromagneticenergy--Part8：Immunitytomagneticfields)ISO16750-2道路车辆电气和电子设备的环境条件和测试第2部分：电气荷（Roadvehicles-Environmental conditions and testingforelectrical and electronic equipmentPart 2:Electrical loads)ISO/IEC17025检测和校准实验室的能力的通用要求（Generalrequirementsforthecompetenceoftestingand calibration laboratories)ISO20653道路车辆防护等级（IP代号）针对异物、水及接触的电气设备防护［Roadvehicles-Degrees of protection (IP Code)-Protcction of electrical equipment against foreign objects, water and accessJ3术语和定义
下列术语和定义适用于本文件。3.1
电子控制单元DosingControlUnit，DCU根据自身存储的程序对发动机各传感器输入的各种信息进行运算、处理，判断，然后输出指令，控制相关部件，精确喷射尿素量，以控制发动机排气污染物的装置。3.2
标称电压Unnominalvoltage
用于描述DCU电气系统的电压值。3.3
最低供电电压Un,minsupplyvoltageminimum在规定的供电电压范围内DCU达到附录C规定的A级的电压最小值。3.4
最高供电电压Unmaxsupplyvoltagemaximum在规定的供电电压范围内DCU达到附录C规定的A级的电压最大值。3.5
最低工作温度TminminimumoperatingtemperatureDCU能够工作的环境温度的最低值。3.6
最高工作温度TmaxmaximumoperatingtemperatureDCU能够连续工作的环境温度的最高值。4DCU的型式与型号编制规则
4.1DCU的型式
4.1.1独立电子控制单元
DCU通过CAN总线接收发动机数据，进行尿素喷射量的计算以及负责对SCR系统进行OBD监测，2
型式代号：01。
4.1.2DCU与计量泵电子控制单元集成JB/T11880.6--2014
DCU通过CAN总线接收发动机数据，进行尿素喷射量的计算并控制尿素的喷射量以及负责对SCR系统进行OBD监测，型式代号：02。4.1.3DCU集成于EECU中
EECU直接根据发动机工况数据进行尿素喷射量的计算以及负责对SCR系统进行OBD监测，型式代号：03。
4.1.4DCU、EECU以及计量泵电子控制单元集成EECU直接根据发动机.T况数据进行尿素喷射量的计算并控制尿素的喷射量以及负责对SCR系统进行OBD监测，型式代号：04。
4.2DCU的产品标记
DCU的型号编制应包含生产厂家的信息，该产品型号标记由三部分组成，各部分之间用短横线相连见图1。
□-DCU_-□
DCU型式代号；用两位阿拉伯数字表示电了控制单元的简称
生产企业代号：用代表公司名称的两个或三个汉语拼音字母表示图1DCU的产品标示示意图
示例1：
WP-DCU-01表示WP企业生产的独立电子控制单元的DCU。示例2
WP-DCU-02表示WP企业生产的电子控制单元与计量泵电子控制单元集成的DCU。示例3：
WP-DCU-03表示WP企业生产的电子控制单元集成于EECU中的DCU。5技术要求
5.1一般要求
5.1.1基本要求
5.1.1.1DCU应按照规定程序批准的图样及设计文件制造。5.1.1.2DCU的外形、安装尺寸应符合产品图样的规定。3DCU采用的低压电线束应符合QC/T29106的规定。5.1.1.3
2DCU的工作温度及贮存温度范围5.1.2
根据安装部位及使用条件划分，DCU的工作温度及贮存温度范围见表1。3
JB/T11880.6—2014
产品安装部位
装在发动机上
装在发动机罩下或受日光照射
装在其他部位
表1DCU的工作温度及购存温度范围下限工作温度
下限处存温度
对应于-40℃及-30℃下限工作温度时的下限贮存温度；对应于-20℃下限工作温度时的下限贮存温度。5.1.3DCU的工作电压范围
DCU的标称电压为12V或24V，其工作电压的范围见表2。表2DCU的工作电压范围
标称电压UN
5.2DCU的通信功能
最低供电电压UN.min
DCU的通信要求及通信报文参见附录A。5.3DCU的OBD功能
上限工作温度
120；105：90
85；70
65；55
工作电压的范围
上限贮存温度
130；115;100
95；80
75；65
最高供电电压UN.max
EECU不具备OBD功能时，DCU内部必须集成OBD功能，以保证SCR系统的正常工作。DCU的OBD监测要求参见附录B。
DCU中OBD的其他功能应符合HJ437的规定。5.4防护性能
5.4.1一般规定
DCU应注明代表其防护性能的防护等级，防护等级应符合ISO20653的规定。5.4.2防异物性能
DCU的防异物等级宜采用ISO20653规定的IP6X。5.4.3防水性能
DCU宜采用ISO20653中IPX9的规定，进行防水试验。5.5电气性能
5.5.1过电压性能
DCU应进行过电压试验，以确认其在电源过电压状况下而不被损坏的能力，按6.4.1的规定进行测试试验。
