JTG/T D81-2006
基本信息
标准号： JTG/T D81-2006
中文名称：公路交通安全设施设计细则
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：5688670
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JTG/T D81-2006 Guidelines for Design of Highway Safety Facilities.
1总则
1.0.1为使公路交通安 全设施设计安全合理技术先进、确保质量经济实用,制定本细则。
1.0.2 JTG/T D81适 用于新建和改建公路。
1.0.3公路交通安全 设施设计内容包括护栏、交通标志、交通标线、隔离栅桥梁护网、防眩设施、轮廓标和活动护栏等。
1.0.4公路交通 安全设施应结合路网与公路条件交通条件、环境条件进行总体设计。同一条公路采用的交通安全设施设置原则和设计方案宜保持- -致。 交通安全设施之间、交通安全设施与公路主体工程和其他设施之间应互相协调配合使用。
1.0.5公路交通安 全设施设计应坚持“安全、环保、舒适、和谐”的理念，注重公路出行的安全性、方便性、舒适性、愉悦性,体现“以人为本、安全至上”的指导思想。
1.0.6公路交通安 全设施设计应考虑路面加铺、罩面等因素的影响。
1.0.7公路交通安全设施应结合交通量的增长、运营需求与技术发展状况等逐步补充完善。
1.0.8公路路侧安全净区 内设置有交通标志、可变信息标志、照明灯摄像机等,又不能采取能使车辆安全穿越的措施时,应按护栏设置原则设置路侧护栏。
1.0.9在满足安全和使用功能的条件下,应积极而慎重地采用新技术新材料、新工艺新产品。
1.0.10改建 工程交通安全设施设计应结合改建后的公路、交通、环境条件进行。
1总则
1.0.1为使公路交通安 全设施设计安全合理技术先进、确保质量经济实用,制定本细则。
1.0.2 JTG/T D81适 用于新建和改建公路。
1.0.3公路交通安全 设施设计内容包括护栏、交通标志、交通标线、隔离栅桥梁护网、防眩设施、轮廓标和活动护栏等。
1.0.4公路交通 安全设施应结合路网与公路条件交通条件、环境条件进行总体设计。同一条公路采用的交通安全设施设置原则和设计方案宜保持- -致。 交通安全设施之间、交通安全设施与公路主体工程和其他设施之间应互相协调配合使用。
1.0.5公路交通安 全设施设计应坚持“安全、环保、舒适、和谐”的理念，注重公路出行的安全性、方便性、舒适性、愉悦性,体现“以人为本、安全至上”的指导思想。
1.0.6公路交通安 全设施设计应考虑路面加铺、罩面等因素的影响。
1.0.7公路交通安全设施应结合交通量的增长、运营需求与技术发展状况等逐步补充完善。
1.0.8公路路侧安全净区 内设置有交通标志、可变信息标志、照明灯摄像机等,又不能采取能使车辆安全穿越的措施时,应按护栏设置原则设置路侧护栏。
1.0.9在满足安全和使用功能的条件下,应积极而慎重地采用新技术新材料、新工艺新产品。
1.0.10改建 工程交通安全设施设计应结合改建后的公路、交通、环境条件进行。
标准图片预览
标准内容

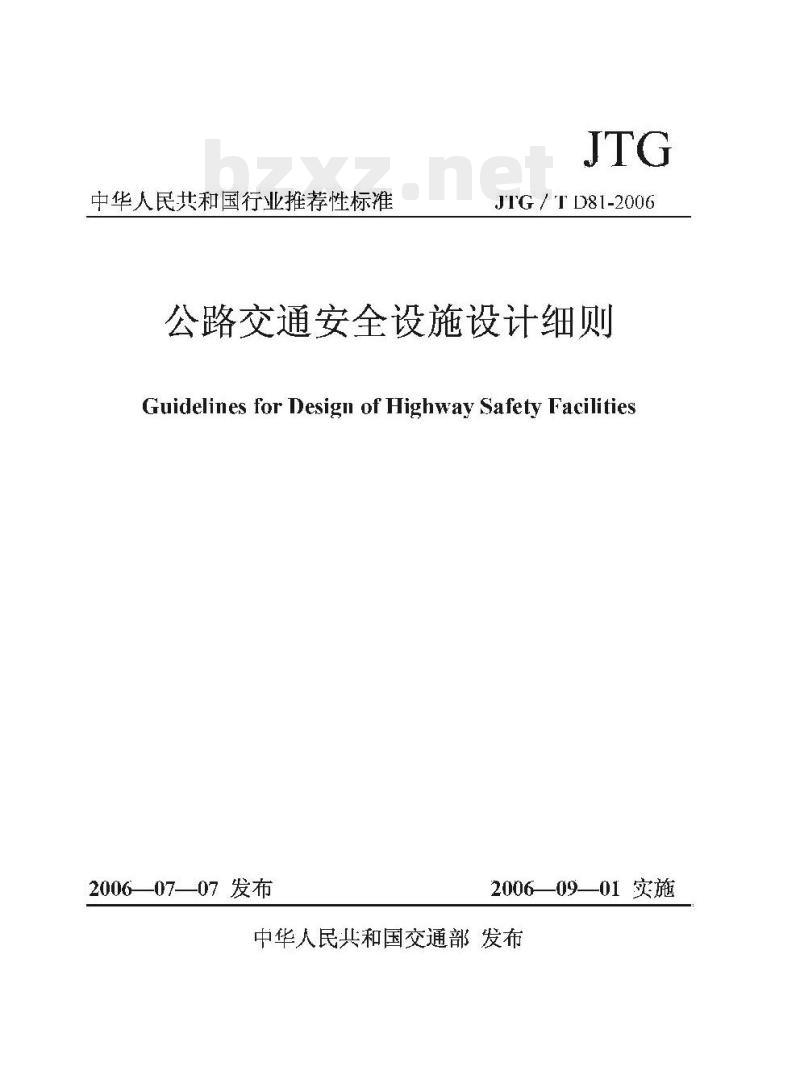

中华人民共和国行业推荐性标准JTG
JTG / T D81-2006
公路交通安全设施设计细则
Guidelines for Design of Highway Safety Facilities2006—07—07发布
2006—0901 实施
中华人民共和国交通部发布

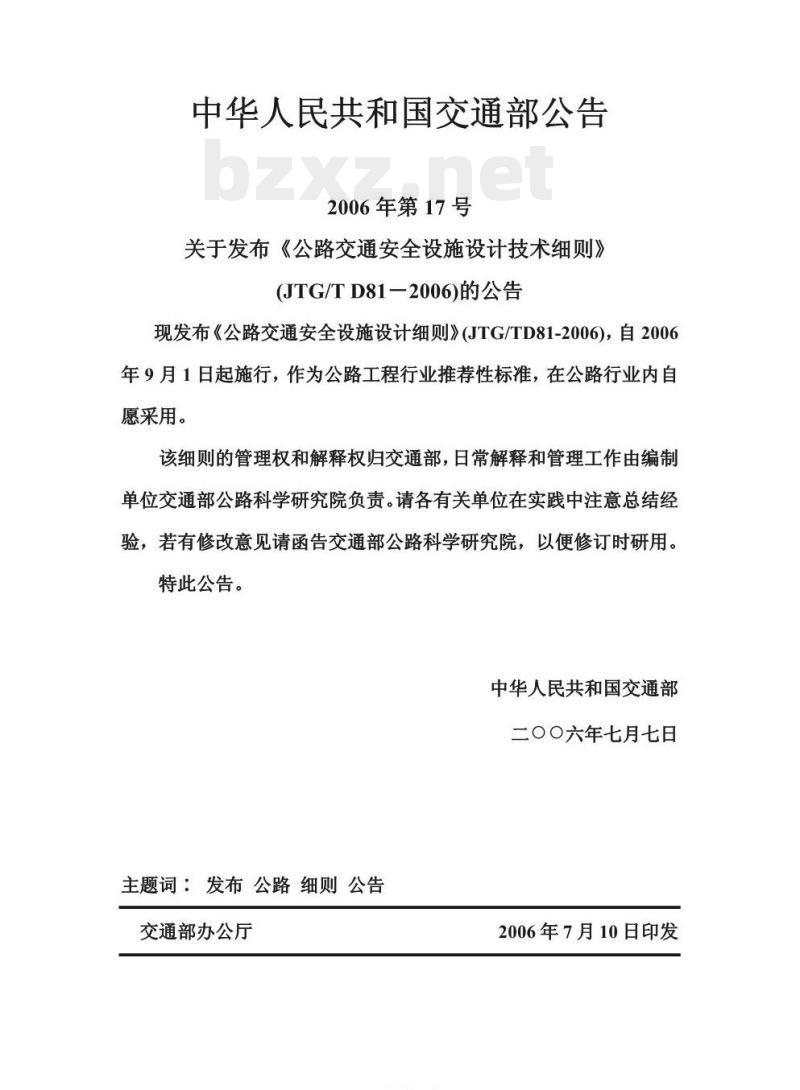

中华人民共和国交通部公告
2006年第17号
关于发布《公路交通安全设施设计技术细则》(JTG/TD81一2006)的公告
现发布《公路交通安全设施设计细则》(JTG/TD81-2006)，自2006年9月1日起施行，作为公路工程行业推荐性标准，在公路行业内自愿采用。
该细则的管理权和解释权归交通部，日常解释和管理工作由编制单位交通部公路科学研究院负责。请各有关单位在实践中注意总结经验，若有修改意见请函告交通部公路科学研究院，以便修订时研用。特此公告。
中华人民共和国交通部
二〇〇六年七月七日
主题词：发布公路细则公告
交通部办公厅
TKAONYKAca
2006年7月10日印发

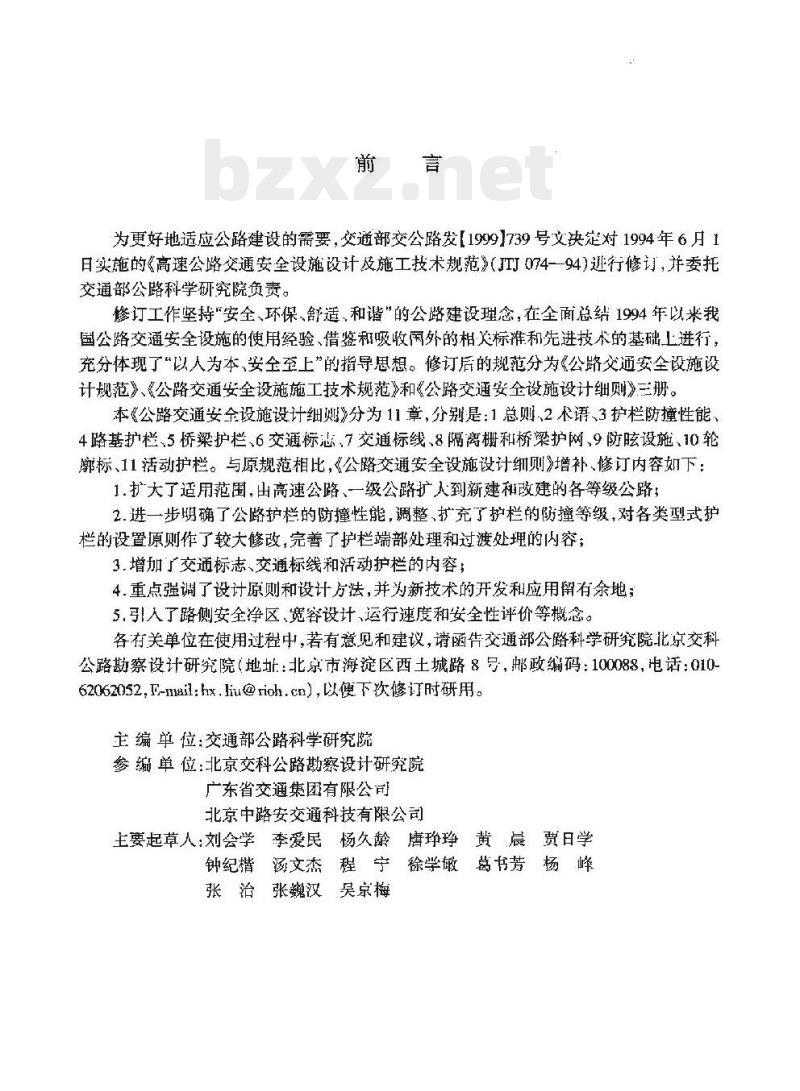

为更好地适应公路建设的需要，交通部交公路发1999739号文决定对1994年6月1日实施的高速公路交通安全设施设计及施工投术规范》（TJ074-94)逊行修训，委托交通部公路科学研究院负责。
修订工作坚持“安全、环保、舒适，和谐\的公路建设理念，在全面总结1994年以米我国公路交通安全设施的使用经验、借鉴和吸收国外的相关标雅和先进技术的基础上进行，充分体现了“以人为本，要全至上”的指导思想。修订后的规范分为“公路交通安全设施设计规范》、《公路交通安全设施施工技术规范》和《公路交通安金设施设计细则》三册。本《公路交通安全设施设计细卿》分为11章，分别是：1总则2代语、3护栏防撞性能4路基护栏，5桥梁护栏，6交通标志，7交通标线，8隔离栅和桥梁护网，9防眩设施.10轮廓标、11活动护栏。与原规范相比，《公路交通安全设施设计细则》增补、修订内容如下：1.扩大了适用范围，由高速公路一级公路扩人到新建和改建的各等级公路：2.进一步明确了公路护栏的防撞性能，调整、扩充了护栏的防撞等级，对各类型式护栏的设置原则作了较大修改，完善了护栏端部处理和过渡处埋的内容；3.增加了交通标志、交通标线和活动护栏的内容；4.重点强调了设计原则和设计方法，并为新技术的开发和应用留有余地：5.引入了路侧安全净区、宽容设计、运行速度和安全性评价等概念。各有关单位在使用过程中，若有意见和建议，请函告交通部公路科学研究院北京交科公路勘察设计研究院（地址：北京市海淀区西土城路8号，娜政编码：100088，电话：01062062052,F-nmail:hx，liu@rioh,cn）,以便下次修订时研用。主编单位：交通部公路科学研究院参编单位：北京交科公路勘察设计研究院广东省交通集团有限公司
北京中路安交通科技有限公司
主要起草人刘会学李爱民杨久龄唐璨璨黄晨贾日学钟纪楷涵文杰程宇徐学敏葛书芳杨峰张治张巍汉吴京梅

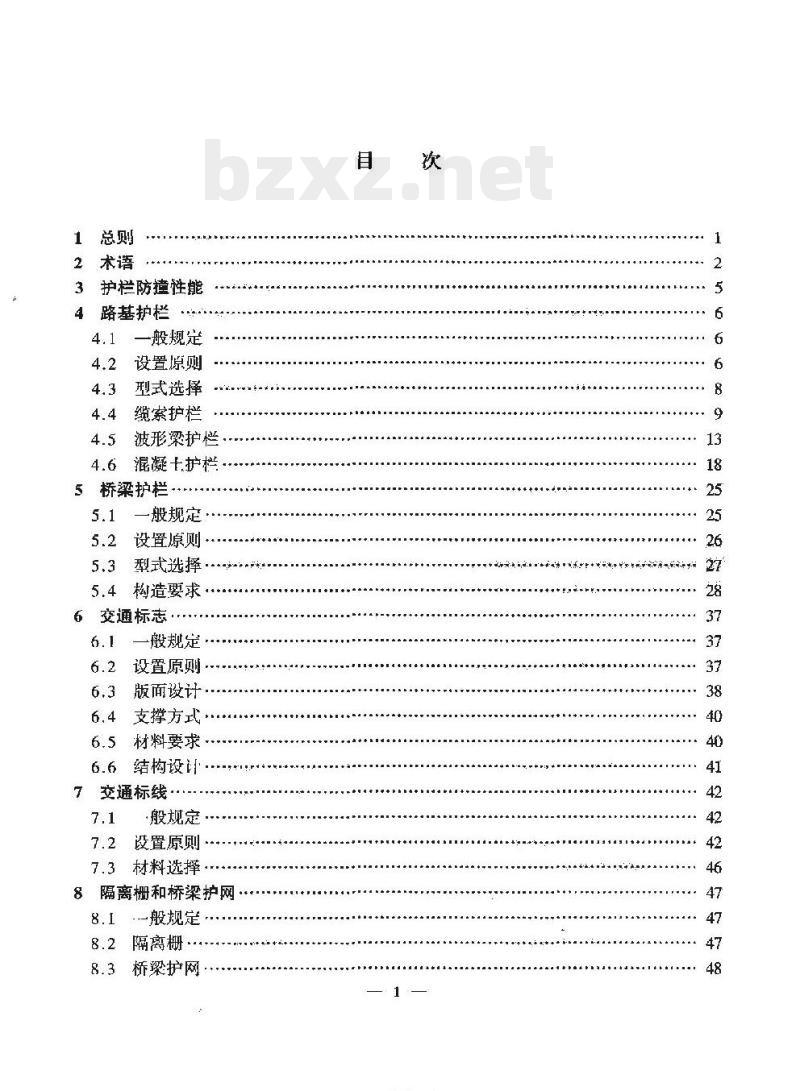

1总则
2术语
3护栏防撞性能
路基护栏
一般规定
设置原则
型式选择
缆索护栏
波形深护栏
混凝+护栏
5桥粱护栏
5.1一般规定
设置原则
5.3型式选择
5.4构造要求·
6交通标志·
般规定·
设置原则·
版面设计
6.4 支撑方式．
材料要求
结构设计·
7交通标线
·般规定
设置原则
7.3材料选择
8隔离栅和桥梁护网
8.1·-般规定
8.2隔离栅
8.3桥梁护网
TIKAONIKAca

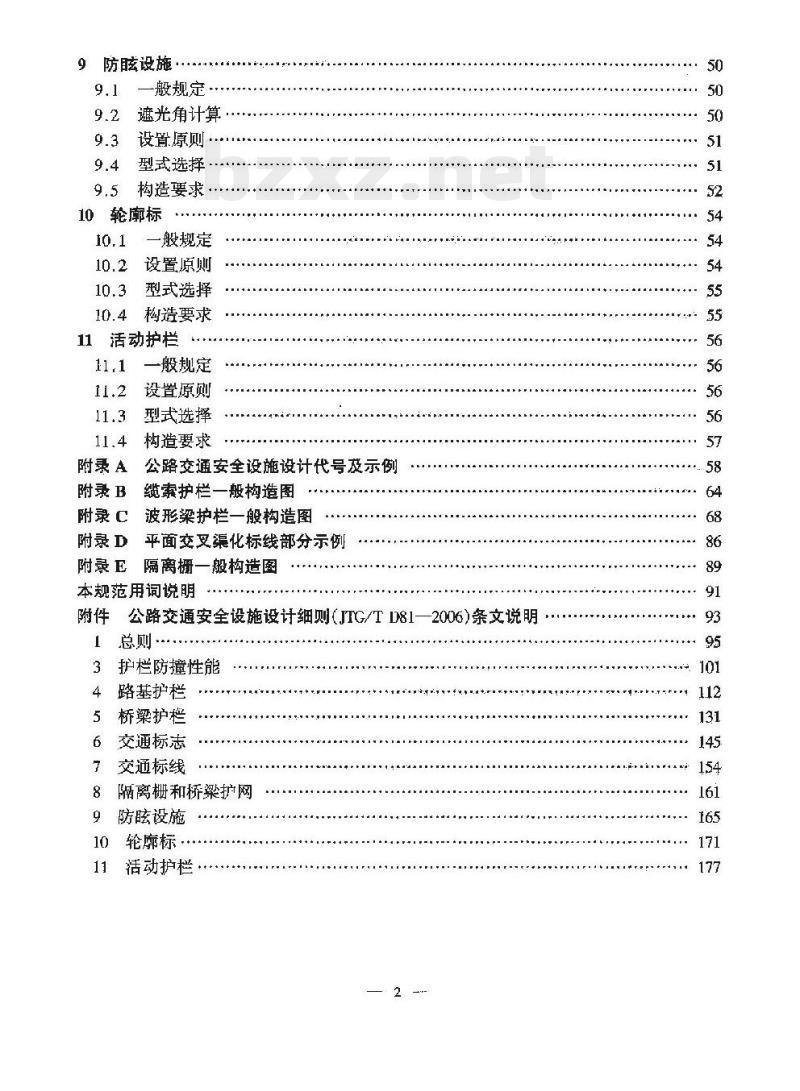

9防眩设施
一般规定
遮光角计算
设置原则
型式选择
构造要求
10轮廓标
一般规定
设置原则
型式选择
构造要求
11活动护栏
附录A
附录 B
附录 CWww.bzxZ.net
附录D
附录E
一般规定
设置原则
型式选择
构造要求
公路交通安全设施设计代号及示例缆索护栏一般构造图
波形梁护栏一般构造图
平面交叉渠化标线部分示例
隔离栅一般构造图
本规范用词说明
公路交通安全设施设计细则（ITG/TLD81一2006)条文说明.....
3护栏防撞性能
路基护栏
桥梁护栏
交通标志
交通标线
隔离栅和桥梁护网
防眩设施
轮廊标.
活动护栏
1总则
1.0.1为使公路交通全设施设计安全合理、技术先进、确保质量、经济实用，制定本细则。
1.0.2本细则适用于新建和改建公路。1.0.3公路交通安全设施设计内容包括护栏、交通标志、交通标线、隔离栅、桥梁护网、防眩设施、轮标和活动拟栏等。1.0.4公路交通安全设施应结合路网与公路条件、交通条件、环境条件进行总体设计。同条公路采用的交通安全设施设置原则和设计方案宜保持一致。交通安全设施之间、交通安全设施与公路主体工程和其他设施之间应互相协调、配合使用。1.0.5公路交通安全设施设计应坚持“安全、环保、舒适、和谐”的理念，注重公路出行的安全性、方便性、舒适性、愉悦性，体现“以人为本、安全至上”的指导思想。1.0.6公路交通安全设施设计应考虑路面铺、罩面等因素的影啊。1.0.7公路交通安全设施应结合交通量的增长，运营需求与技术发展状况等逐形补充、完善。
1.0.8公路路侧安全净区内设置有交通标志、可变信息标志、照明灯、摄像机等，又不能采取能使车辆安全穿越的措施时，应按护栏设置原则设置路侧护栏。1.0.9在满足安全和使用功能的条件下，应积极而慎重地采用新技术、新材料、新工艺、新产品。
1.0.10改建工程交通安全设施设订应结合改建后的公路、交通、环境条件进行。1.0.11公路交通安全设施设计除应符合本细则外，尚应符合国家现行有关标准，规范的规定。
TiKoNikca
2术语
2.0.1 护栏 harriel
一种纵向吸能结构，通过自体变形或车辆爬高来吸收碰撞能量，从而改变车辆行驶方向、阻止车辆越出路外或进人对向车道，最大限度地减少对乘员的伤害。按其在公路中的纵向设置位置，町分为路基护栏和桥梁护栏；按其在公路中的横向设置位置，可分为路侧护栏和中央分隔带护栏；根据碰撞后的变形程度，可分为刚性护栏、半刚性护栏和柔性扩栏。2.0.2路基护栏 suhgrade harrier设置于路基上的护栏。
2.0.3桥梁护栏bridgerailing
设置子桥梁上的护栏。
(f)纵尚有效构件longitudinal effectiveelement桥梁护栏中能有效地阻挡失控车辆越出桥外的纵向受力构件，根据其承受碰撞荷载的大小，可分为主要纵向有效构件（如主要横梁）和次要纵向有效构件（如次要横染）。（2）纵向菲有效构件longitudiralineffexliveelement桥梁护栏中不考虑承受车辆碰撞荷载的纵向非受力构件。2.,4路侧护栏 madkside barrier设置于公路路侧建筑限界以外的护栏，以防止失控车辆越出路外或碰撞路侧构造物和其他设施。
2.0.5中央分隔带护栏 merian barrier设置于公路巾央分隔帮内的护栏，以防止失控车辆穿越中央分隔带阅人对向车道，并保护中央分隔带内的构造物。2.0.6刚性护栏rigidbarricr
-种基本不变形的护栏结构。混凝土护栏是其主要代表型式，由一定形状的混凝土块相互连接而组成墙式结构，通过失控车辆碰撞后爬高并转向来吸收碰撞能量。2.0.7半刚性护栏 semi-rigid barrier2
一种连续的梁柱式护栏结构，具有一定的强度和刚度。波形梁护栏是其主要代表型式，由杆互拼接的波纹状钢板和立柱构成连续梁柱结构，利用土基、立柱、波纹状钢板的变形来吸收碰撞能基，并迫使失控车辆改变方向。2.0.8 柔性护栏 flexihle barrier.种具有较大缓冲能力的韧性护栏结构。缆索护栏是其主要代表型式，由数根施加初拉力的缆索固定于端柱上而组成钢缆结构，主要依靠缆索的拉应力来抵抗车辆的碰撞荷载、吸收碰撞能量。
(1)端部结构endpart
缆索护栏的起终点锚装置，包括端柱、斜撑、索端锚具和混凝士基础。（2）中间端部结构micdleendpart连续设置缆索护栏超过·定长度时所设置的中问延长错固装置。(3）中间立柱midlle panst
设置于端部或中间端部之间用于固定继索的立柱。(4)托架 bracket
安装于立柱上支撑并固定缆索的装置。(5）索端锚具anchordeviceof cable固定于端部或中间端部用来锚定纸索的装置。2.0.9护栏标准段staridard sertionofbaien某种护栏断面结构型式保持不变并在一定长度范围内连续设置的结构段。2.0.10 护栏过渡段 transition secion of barrier在两种不同护栏断面结构型式之间平滑连接并进行刚度或强度过渡的专门结构段。2.0.11 护栏渐变段 are section of barriel设置于护栏外移端头与标准段之间进行线形平滑过渡的结构段。2.0.12护栏端头bamierend
护栏标准段开始端或结束端所设置的端部结构。2.0.13路侧安全净区 roadside clear zone公路行车方向最右侧车行道以外、相对平坦、无障碍物、可供失控车辆重新返回证常行驶路线的蒂状区域。
2.0.14解体消能设施breakawaydevice设置于公路路侧安全净区内的标志立柱、照明灯杆、交通信号灯柱等各类路侧行车障3
TKNIKAca
碍物在受到车辆撞击时，通过自身的解体来吸收碰撞能量，从而减轻交通事故严重仆的设施。
2.0.15隔离栅 fence
用于阻止人、畜逊入公路或沿线其他禁人区域，防止非法侵占公路用地的设施。2.0,16桥护网 overpasb feurcing lacilities安装于公路上跨桥梁两侧，用于阻止有人向公路内抛扔物品、杂物，或防止运输散落物等落到公路上的防护设施。
2.0.17 防眩设施 anti-glare farililies防止夜间行车受对向车辆前殿灯眩目影响的设施。2.0.18轮廓标 delineator
沿公路土路肩设置的，用以指示公路方向、车行道边界的视线诱导设施。2.0.19反射器relleclam
以互成直角的三个面组成的反射单元系列。(1)观察角 observation angle
汽车或其他光源的灯光照射到反射器后反射到观察者眼晴所构成的角度。(2)人射角 entrance angle
汽车或其他光源的灯光与反射器法线之间的角度。(3)逆反射系数 R coefficient of netroreflectior平面逆反射表面上的发光强度系数R与它的面积A的商，即单位面积的发光强度系数。
R'=A=EA
式中; R'—逆反射系数(cd-x-1.m-2):R——发光强度系数(cdIx-1);
I发光强度(ed);
E——照度(x);
A-试样表面的面积(m2)。
2.0,20 活动护栏 movshle bariel设置在中央分隔带开口处用以分隔对向交通的可移动护栏，在抢险、救援等紧急情况下，能及时方便地开启，使车辆紧意通过。4
护栏防撞性能
3.0.1公路护栏按防撞等级可分为：路侧B、A、SB、SA,SS五级；中央分隔带Am、SBmSAm三级。各等级护栏的碰撞条件和性能应满足表3.0.1的规定。表3,0,1护栏防撞性能
碰撞条件
防撞等级
A、An
SB、SBm
SA、SAm
碰撞速度
(knVh)
车辆质量
碰撞角度
碰瘤加速度?
编200
碰撞能量
注：*指碰撞过程中,车辆重心处所变冲击加速斑10ms问隔平均值的最大值，为车体纵向，横向和铅直加速度的合成值。
3.0.2在综合分析公路线形，设计速度、运行速度，交通量和车辆构成等因素的基础上,需要采用的护栏碰撞能量低子705I或高于 520kI时，应进行特殊设计，TKANKAa
4路基护栏
4.1一般规定
4.1.1设计指导思想
（1)应采用宽容设计理念对路侧安全净区内的障碍物进行要善处理：(2)公路路侧安全净区的宽度得不到满足时，应按护栏设置原则进行要全处理；（3）不同型式的路基护栏之间或路基护栏与桥梁护栏之问应进行过渡处理。4.1.2设计顺序
(1)收集公路平纵面线形、填挖方数据及运营车辆构成、交通量、运行速度和设计速度等数据；
（2）收集或调研公路两侧安全净区内的各种障碍物分布情况及与其他公路、铁路等交叉的资料；
(3)确定护栏防撞等级及选择护栏型式，其设计代号见录A。4.2设置原则
4.2.1路侧护栏
（1）车辆驶出路外有可能造成二次特人事故的路段必须设置路侧护栏。（2)凡符合下列情况之一，车辆驶出路外有可能造成单车特大事故或二次重大事故的路段必须设置路侧护栏：
D二级及以上等级公路边坡坡度和路堤高度在图4.2.1的I区方格阴影范围之内的露段；
②路侧有江、河、湖、海、沼泽、航道等水域的露段。（3）凡符合下列情况之一车辆驶出路外有可能造成重大事敏的路段，应设置路侧护栏：
D二级及以上等级公路边坡坡度和蹄堤高度在图4.2.1的Ⅱ这斜线阴影范围以内的路段；
②高速公路、级公路路侧安全净区内设有车辆不能安全穿越的照明灯、摄像机，可变信息标志、交通标志、路堑支撑壁、声屏障、上跨桥梁的桥墩或桥台等设施的路段：③)二级及以上等级公路路侧边沟无盖板、车辆无法安全穿越的挖方路段：6
边坡坡度
图4.2.1边坡坡度、路堤商度与设置护栏的关系④三、四级公路路侧有悬崖、深谷、深沟等的路段。1:4
（4）符舍下列情况之一、经论证车辆出路外有叫能造成一般或重大事故的璐段宣设置路侧护栏：
(I)二级及以土等级公路边坡坡度和路堤商度在图4.2.1的Ⅲ区内的路段，三、四级公路边坡坡度和路堤高度在图4.2.1中I区内；②二级及以上等级公路纵坡大于或等于现行《公路工程技术准》（JTGB1)规定的最大纵坡值的下坡路段和连续长下坡路段：③二级及以「:等级公路乎曲线半径小于现行公路工程技术标准》(.ITCBO1)一般最小半径的路段外侧；
①在高速公路、一级公路用地范围内存在粗糙的石方开挖断面，高出路面30cm以上的混凝土基础、挡士墙盛人孤右等障碍物时：③高速公路、级公路万通式立体交叉出口匝道的三角地带及匝道小半径圆曲线外侧。(5)根据车辆驶出路外有可能造成的交通事故等级，应按表4.2.1-1的规定选敢路侧扩栏的防撞等级，因公路线形、运行速度，填土高度，交通量和车辆构成等国素易造成更严重碰撞后果的路段，应在表4.2.1-1的基础上提高护栏的防撞等级。表4.2.1-1路基护栏防撞等级的适用条件设计速度
公路等级
高速公路
一级公路
二级公路
三级公路
四级公路
(km/h)
100、80
车辆驶出路外或进人对向车道有可能造成的交通故等级一般事故或
违大事故
A、Am
单车特大事故或
二次重大事
SR、SHm
TKAONKca
一次特大事故
SB、SBm
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
