JB/T 12616-2016
基本信息
标准号： JB/T 12616-2016
中文名称：硬质合金刀具基体材料断裂韧性检测方法
标准类别：其他行业标准
英文名称：Inspection methods of fracture toughness for hardmetals tool base material
标准状态：现行
发布日期：2016-01-15
实施日期：2016-06-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：1457533
相关标签： 硬质合金 刀具 基体 材料 断裂韧性 检测 方法
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.01切削工具综合
中标分类号：机械>>工艺装备>>J41刀具
关联标准
出版信息
出版社：机械工业出版社
标准价格：12.0
出版日期：2016-06-01
相关单位信息
起草人：彭前飞、周红翠、王树林、励政伟、陈明
起草单位：成都工具研究所有限公司、江苏大学、上海交通大学、株洲钻石切削刀具股份有限公司、上海工具厂有限公司
归口单位：全国刀具标准化技术委员会（SAC/TC 91）
提出单位：中国机械工业联合会
发布部门：中华人民共和国工业和信息化部
主管部门：全国刀具标准化技术委员会（SAC/TC 91）
标准简介
本标准规定了在室温环境下硬质合金刀具基体材料断裂韧性的检测方法。
本标准适用于整体硬质合金刀具基体材料断裂韧性的检测。
标准图片预览
标准内容

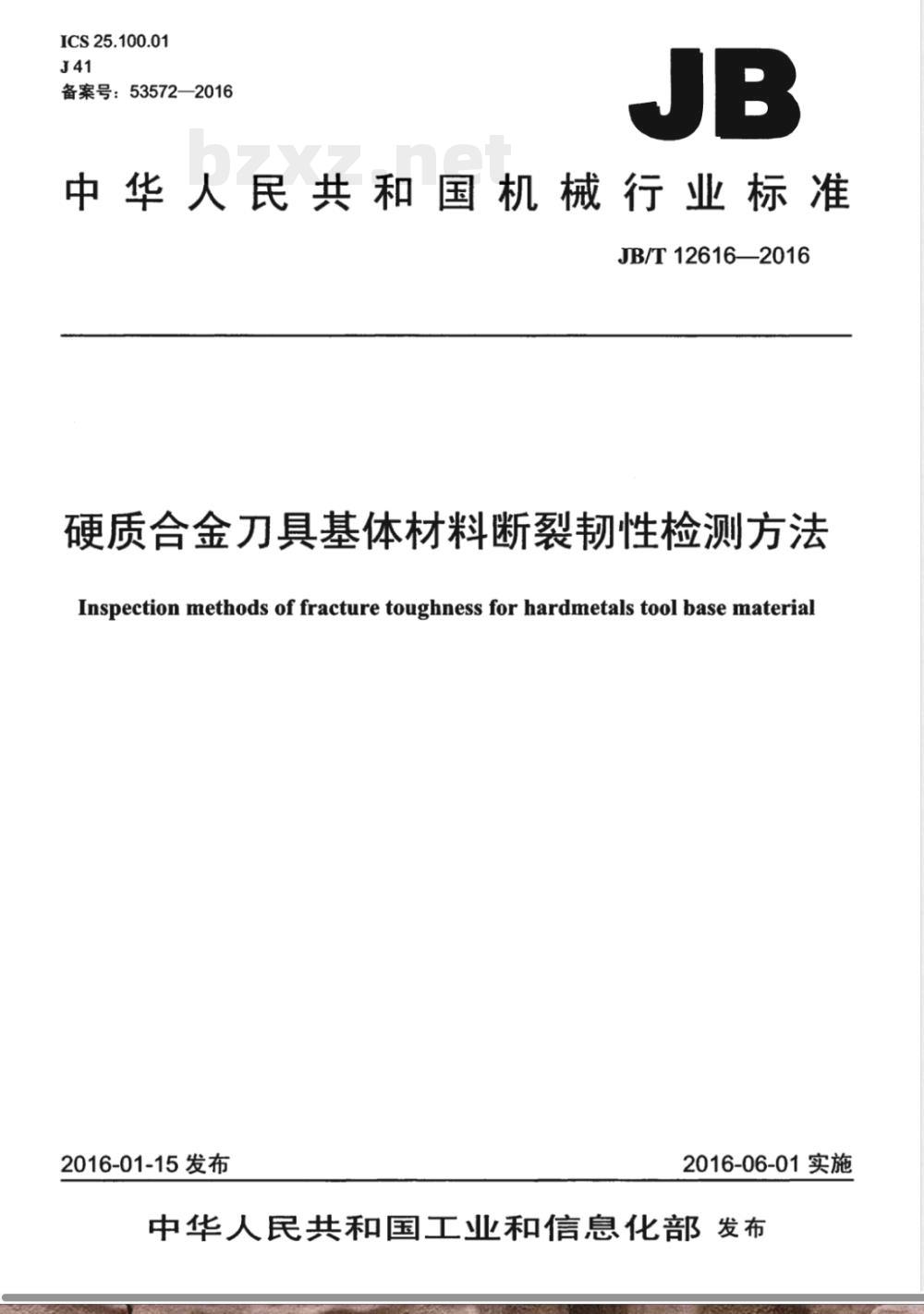

ICS25.100.01
备案号：53572—2016

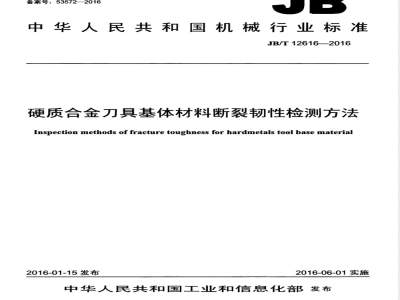

中华人民共和国机械行业标准 JB/T12616—2016
硬质合金刀具基体材料断裂韧性检测方法Inspection methods of fracture toughness for hardmetals tool base material2016-01-15发布
2016-06-01实施

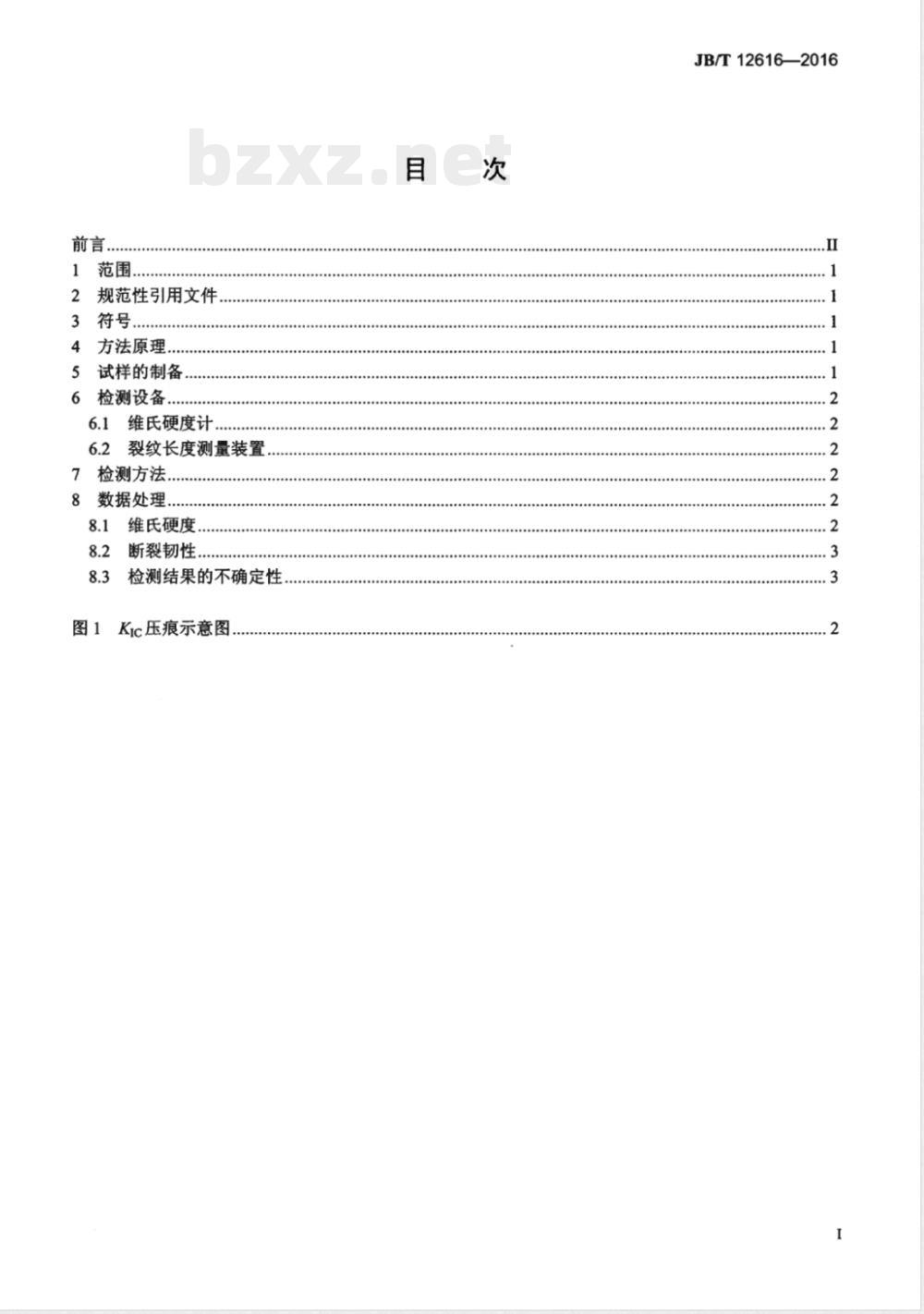

中华人民共和国工业和信息化部发布前言．
规范性引用文件
4方法原理
5试样的制备，
6检测设备..
6.1维氏硬度计..
6.2裂纹长度测量装置
7检测方法.
8数据处理，
8.1维氏硬度.
8.2断裂韧性.
8.3检测结果的不确定性
图1Kic压痕示意图，
JB/T12616—2016
JB/T12616—-2016

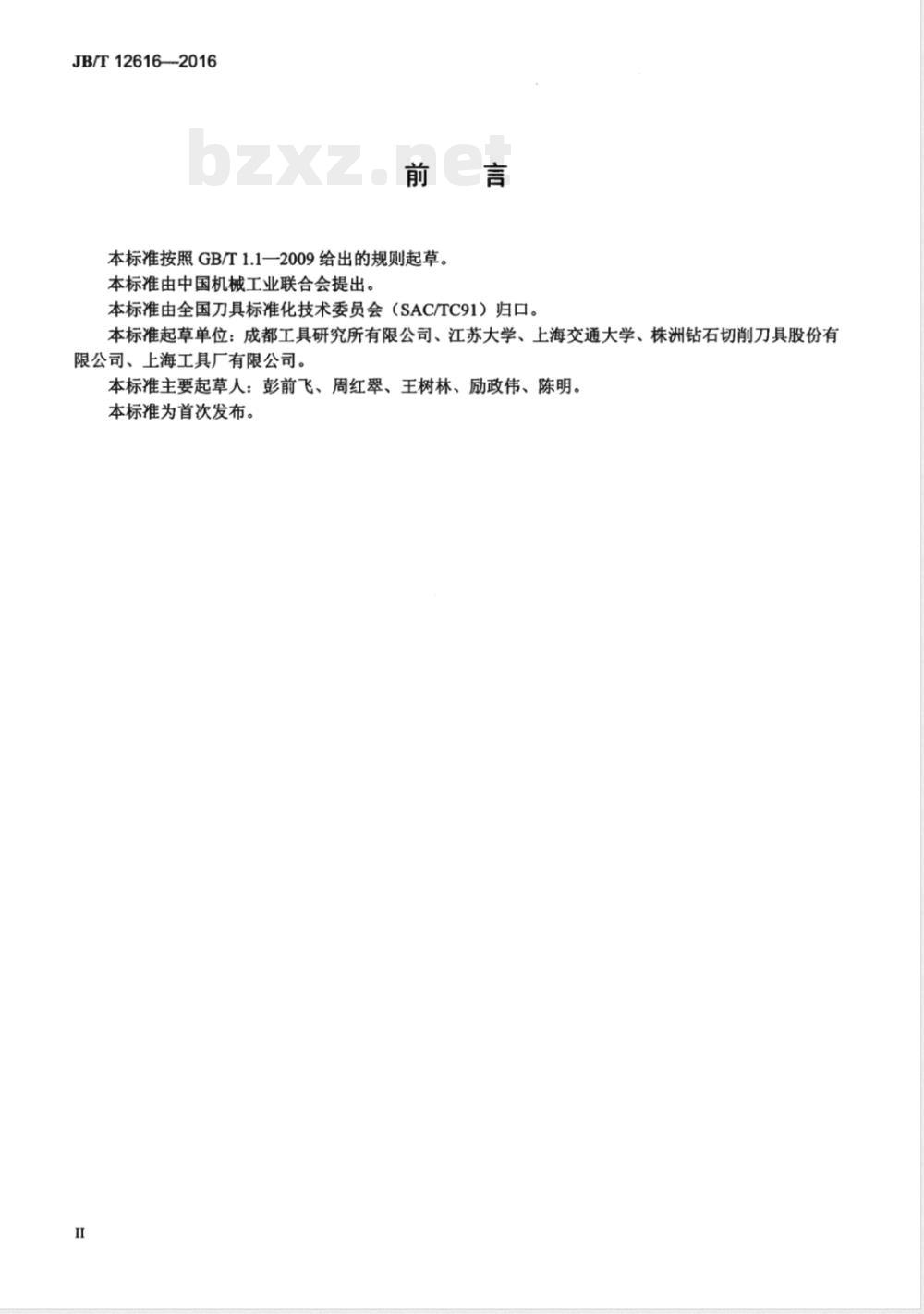

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC91）归口。本标准起草单位：成都工具研究所有限公司、江苏大学、上海交通大学、株洲钻石切削刀具股份有限公司、上海工具厂有限公司。本标准主要起草人：彭前飞、周红翠、王树林、励政伟、陈明。本标准为首次发布。免费标准下载网bzxz

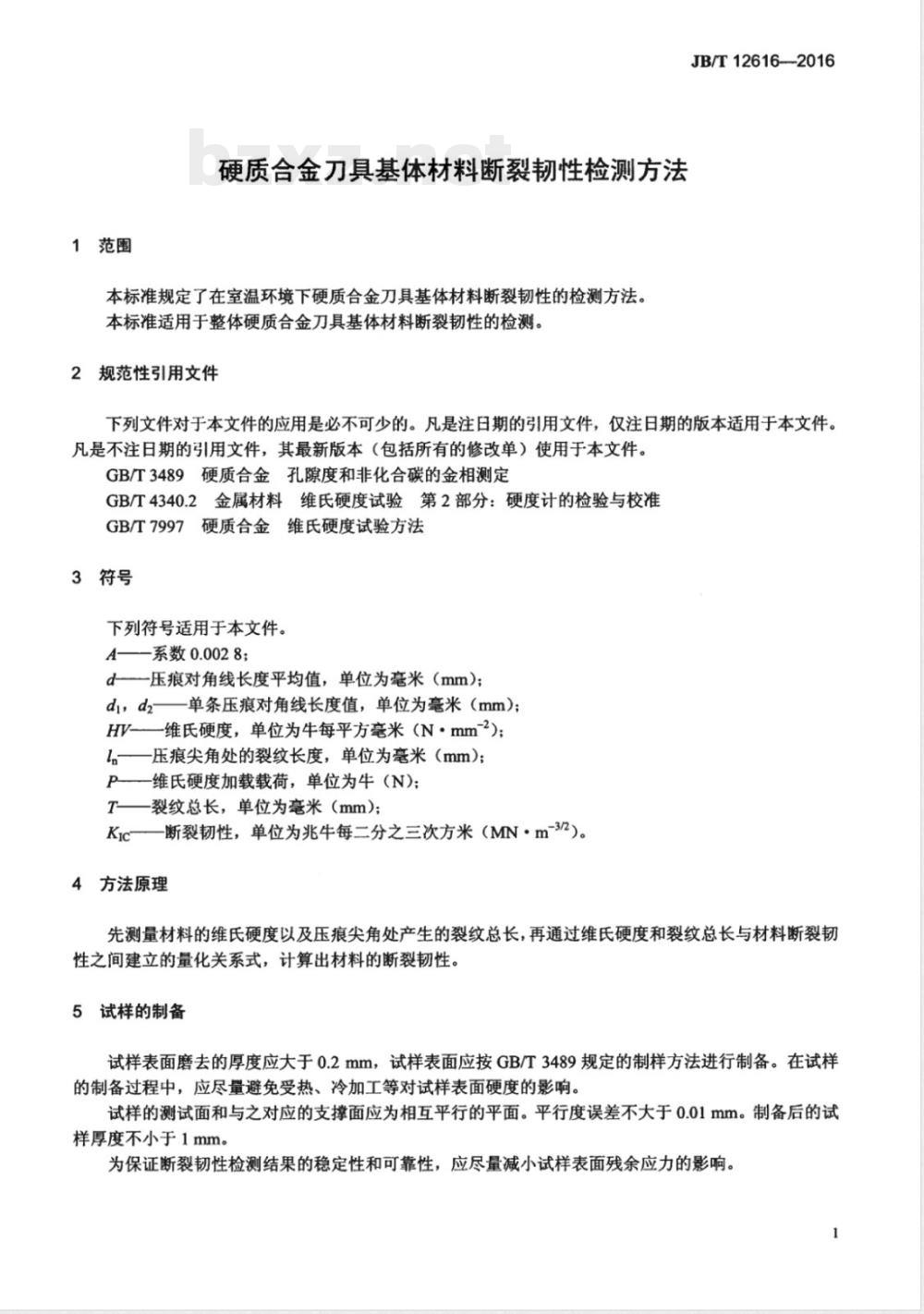

1范围
硬质合金刀具基体材料断裂韧性检测方法本标准规定了在室温环境下硬质合金刀具基体材料断裂韧性的检测方法。本标准适用于整体硬质合金刀具基体材料断裂韧性的检测。2规范性引用文件
JB/T12616-2016
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）使用于本文件。GB/T3489硬质合金孔隙度和非化合碳的金相测定GB/T4340.2金属材料维氏硬度试验第2部分：硬度计的检验与校准GB/T7997硬质合金维氏硬度试验方法3符号
下列符号适用于本文件。
A——系数0.0028；
d-压痕对角线长度平均值，单位为毫米（mm）；di，d2一一单条压痕对角线长度值，单位为毫米（mm）；HV-一维氏硬度，单位为牛每平方毫米（N·mm）；l一一压痕尖角处的裂纹长度，单位为毫米（mm）；P维氏硬度加载载荷，单位为牛（N)；T—裂纹总长，单位为毫米（mm)；Kic——断裂韧性，单位为兆牛每二分之三次方米（MN·m-32）。4方法原理
先测量材料的维氏硬度以及压痕尖角处产生的裂纹总长，再通过维氏硬度和裂纹总长与材料断裂韧性之间建立的量化关系式，计算出材料的断裂韧性。5试样的制备
试样表面磨去的厚度应大于0.2mm，试样表面应按GB/T3489规定的制样方法进行制备。在试样的制备过程中，应尽量避免受热、冷加工等对试样表面硬度的影响。试样的测试面和与之对应的支撑面应为相互平行的平面。平行度误差不大于0.01mm。制备后的试样厚度不小于1mm。
为保证断裂韧性检测结果的稳定性和可靠性，应尽量减小试样表面残余应力的影响。1
JB/T12616—2016
6检测设备
维氏硬度计
本标准中使用的维氏硬度计应符合GB/T4340.2的规定。6.2裂纹长度测量装置
压痕裂纹长度使用光学显微镜测量。显微镜的放大倍率不低于500倍，测量精度高于0.1um。7检测方法
7.1制作压痕以及维氏硬度的检测按照GB/T7997的规定进行。推荐加载载荷为294.2N（30kgf)。在个试样上至少进行三次压痕测试。7.2测量压痕两条对角线的长度，并以这两个读数的算术平均值来计算维氏硬度值。7.3制作出压痕以后应尽快进行压痕尖角处裂纹长度的测量。7.4先测量每条从压痕尖角到裂纹尖端的裂纹长度，再将测得的四条裂纹长度值相加得到裂纹的总长值。若裂纹的起始端没有与压痕尖角重合，则从裂纹开始的压痕边线处开始测量。若从压痕边角产生的裂纹数量超过一条，则重新进行测试。Kic压痕示意图如图1所示。d
图1Kic压痕示意图
裂纹总长：
T=h+l2+h+l4。
8数据处理
维氏硬度
硬质合金的维氏硬度值按公式（1）计算。HV=0.1891P
8.2断裂韧性
断裂韧性按公式（2）计算。
8.3检测结果的不确定性
Kic=ANH
JB/T12616—2016
用压痕法来区分不同材料断裂韧性的能力还取决于材料的硬度，硬度在2000HV左右时的不确定性（P/T）为土10N·mm\，1500HV左右时的不确定性（P/T）为土110N·mm。硬度较低的硬质合金（<1300HV）因检测结果不确定性较大，不适用本标准推荐的检测方法。3
JB/T12616-2016
中华人民共和国
机械行业标准
硬质合金刀具基体材料断裂韧性检测方法JB/T126162016
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·11千字2016年10月第1版第1次印刷
定价：12.00元
书号：15111·13650
网址：http：//www.cmpbook.com编辑部电话：（010）88379399
直销中心电话：（010）88379399封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
