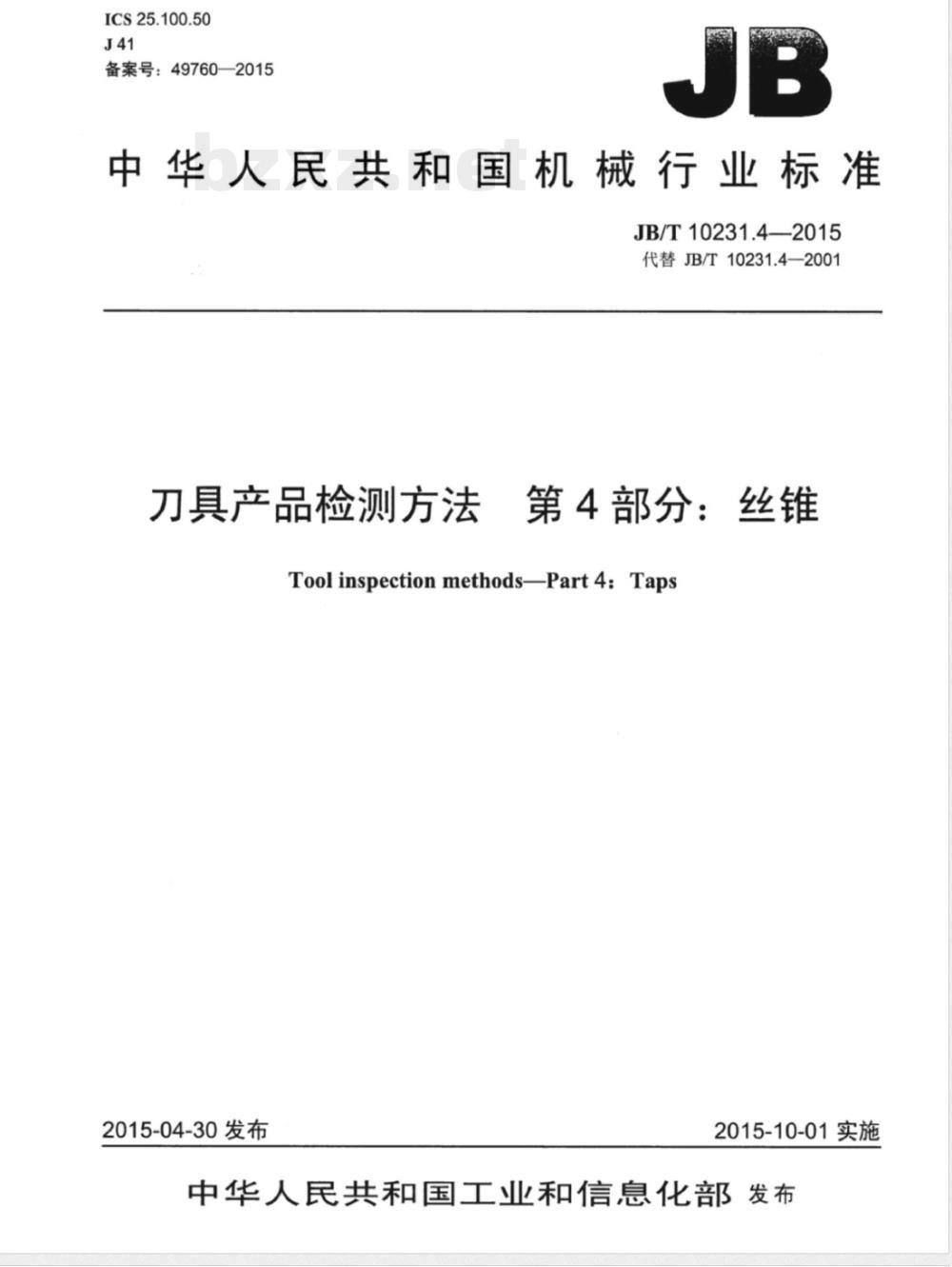

JB/T 10231.4-2015刀具产品检测方法 第4部分：丝锥

中华人民共和国机械行业标准 JB/T10231.4—2015（代替JB/T10231.4—2001） 刀具产品检测方法 第4部分：丝锥 Tool inspection methods—Part 4: Taps 发布日期：2015-04-30；实施日期：2015-10-01 前言 JB/T10231《刀具产品检测方法》分为27个部分。本部分为JB/T10231的第4部分。本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替JB/T10231.4—2001《刀具产品检测方法 第4部分：丝锥》，与JB/T10231.4—2001相比主要技术变化如下： 1. 第1章适用范围增加了GB/T 28253规定的挤压丝锥、GB/T 28254规定的螺尖丝锥和GB/T 20326规定的粗长柄机用丝锥； 2. 第7章将“牙型半角”的名称全部改为“牙侧角”； 3. 第11章删除了锥度螺纹丝锥小径的检测方法； 4. 第16章增加了挤压丝锥中径铲磨的检测方法，增加了丝锥螺纹大径铲磨的检测方法； 5. 第17章增加了丝锥后角的检测方法； 6. 第18章增加了螺尖丝锥刃倾角的检测方法； 7. 第19章增加了丝锥螺纹大径倒锥的检测方法。 本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 起草单位：成都工具研究所有限公司、河南一工工具有限公司、上海工具厂有限公司、成都成量工具集团有限公司。 主要起草人：夏千、赵建敏、薛错、陈伦。 目次 1 范围 2 规范性引用文件 3 检测依据 4 通用项目的检测 5 切削锥角K的检测 6 前角$gamma$的检测 7 牙侧角的检测 8 螺距的检测 9 牙顶高、牙底高的检测 10 大径的检测 11 小径的检测 12 中径的检测 13 锥度螺纹丝锥锥度的检测 14 锥度螺纹丝锥锥角的检测 15 螺旋槽丝锥螺旋槽角的检测 16 螺纹牙型铲磨的检测 17 后角的检测 18 螺尖丝锥刃倾角的检测 19 倒锥的检测 20 柄部直径的测量 21 丝锥长度的检测 22 切削部分、校准部分、柄部圆跳动的检测 23 丝锥方头尺寸误差、形状误差及其对柄部轴线位置误差的检测 1 范围 JB/T10231的本部分规定了成品丝锥的检测方法。这些方法并非唯一的。 本部分适用于按GB/T 967～969、GB/T 3464.1～3464.3、GB/T 3506、GB/T 20326、GB/T 20333、GB/T 20334、GB/T 28253、GB/T 28254、GB/T 28257、JB/T 8364.2、JB/T 8364.3、JB/T 8824.1、JB/T 8824.4、JB/T 8825.1～8825.4的规定生产的成品丝锥的检测。其他成品丝锥可参照采用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。 引用文件：JB/T 10231.1—2015《刀具产品检测方法 第1部分：通则》。 3 检测依据 相关标准及产品图。 4 通用项目的检测 下列项目的检测方法和检测器具均按JB/T 10231.1—2015中对应项目的规定： a) 标志、包装； b) 外观、表面粗糙度； c) 材料、硬度、表面处理。 5 切削锥角K的检测 5.1 检测器具 万能工具显微镜。 5.2 检测方法 丝锥装在两顶尖上，万能工具显微镜镜头米字线的水平虚线与丝锥切削部分牙顶相切，测量出的丝锥轴线与切削部分之间的夹角为切削锥角K。 6 前角$gamma$的检测 6.1 检测器具 丝锥前角检查仪。 6.2 检测方法 从螺纹部分向柄部方向观测，丝锥前角在校准部分第一个完整牙型上测量。调整仪器使牙尖与镜头十字线中心重合，转动分划板使十字线的垂线与牙前面相切，则垂线所指的角度值为前角。 丝锥为曲前面时，检测弦向前角$gamma_e$。允许用万能工具显微镜测量前角。 7 牙侧角的检测 7.1 检测器具 万能工具显微镜、分度头。 7.2 检测方法 首先按螺纹中径选择光圈，其值的计算见公式(1)。再使主显微镜立柱顺牙面螺旋线方向旋转一个螺纹升角$omega$，其计算见公式(4)。此项的检测部位为丝锥校准部分任一个完整牙。调整镜头米字线的垂直虚线与被测牙廓相切，测出牙侧角，然后将丝锥旋转180°，对同一牙型再次测量，则左右牙侧角实际偏差按公式(1)、(2)进行数据处理。 公式(1)：$D = K cdot rac{sqrt{d_2}}{sin(lpha/2)}$ 公式(4)：$ anomega = rac{P}{pi d_2}$ 当$lpha > 2^circ 30'$ 时，应按公式(5)进行修正。 8 螺距的检测 8.1 检测器具 万能工具显微镜、分度头。 8.2 检测方法 8.2.1 直槽丝锥 仪器的调整同7.2。测量时使镜头米字线中心在螺纹中径线附近重合，记下纵向读数。然后按标准规定的牙数，在校准部分任意处依次测完螺距$P$。取各同名相对的两相邻牙侧的单侧螺距平均值$P$为螺距的实际测量值。
