JB/T 10030-2012光栅线位移测量装置

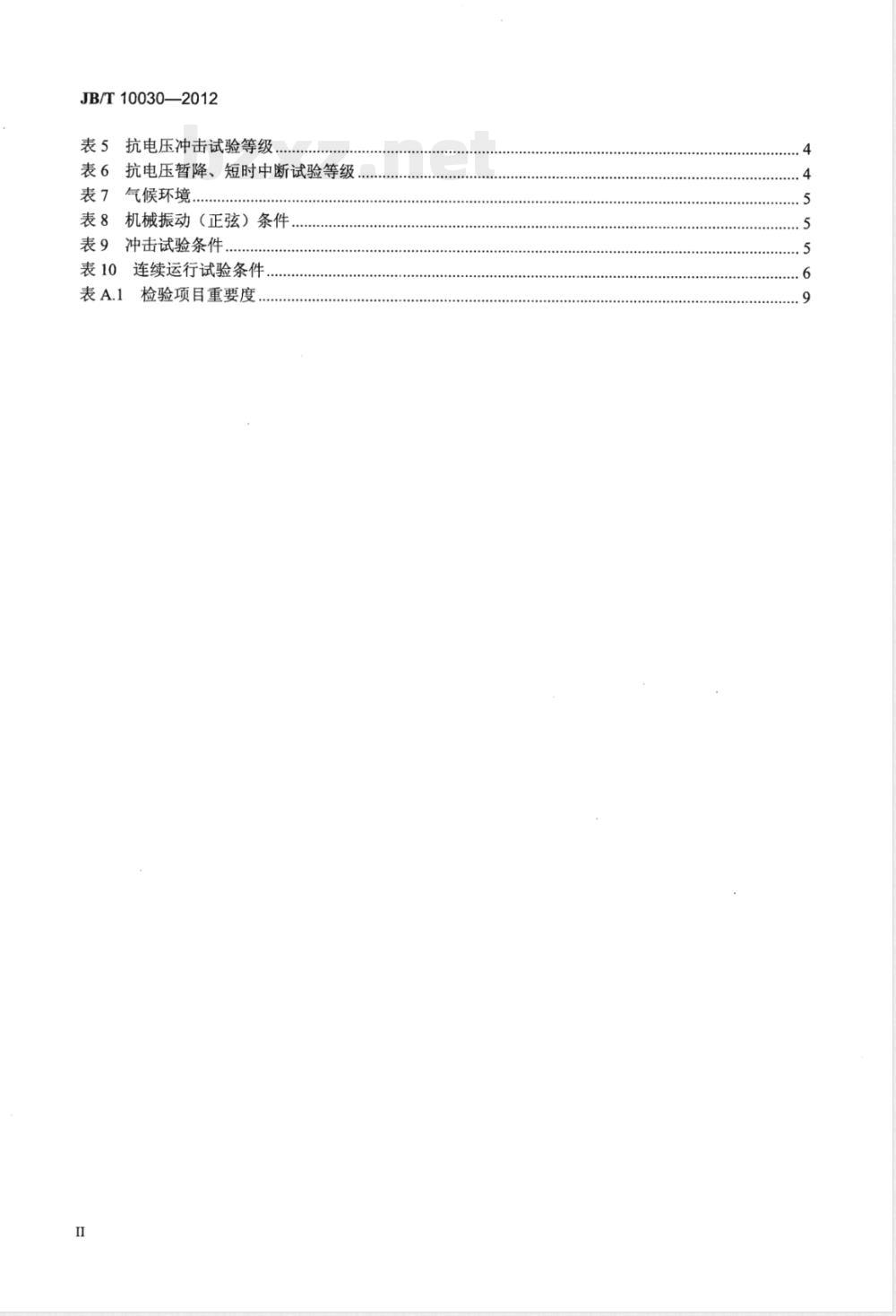

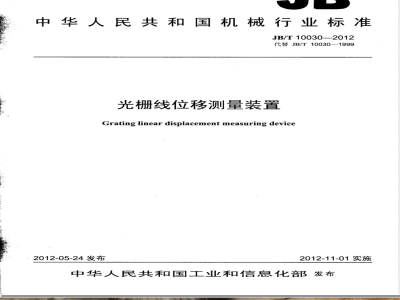

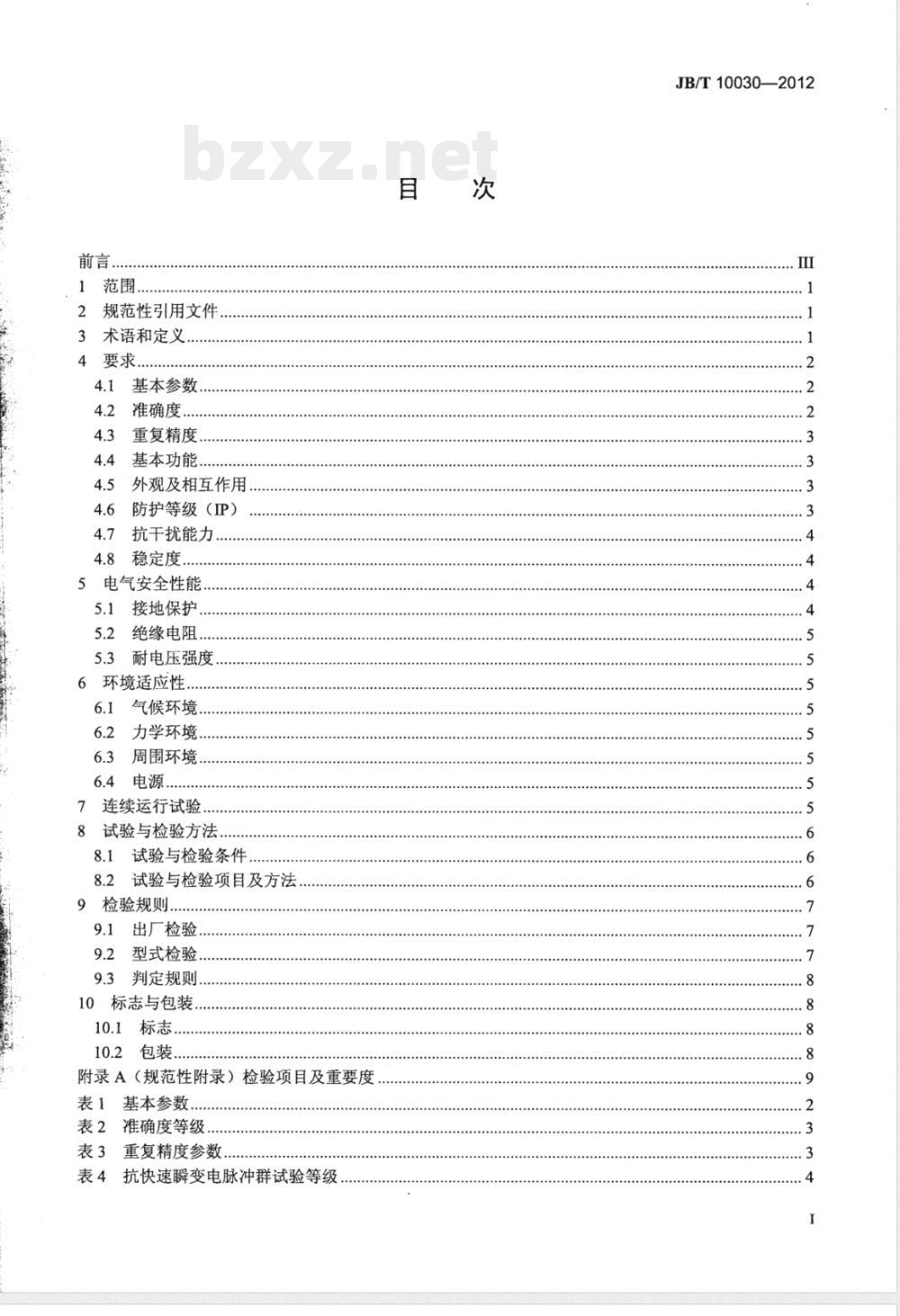

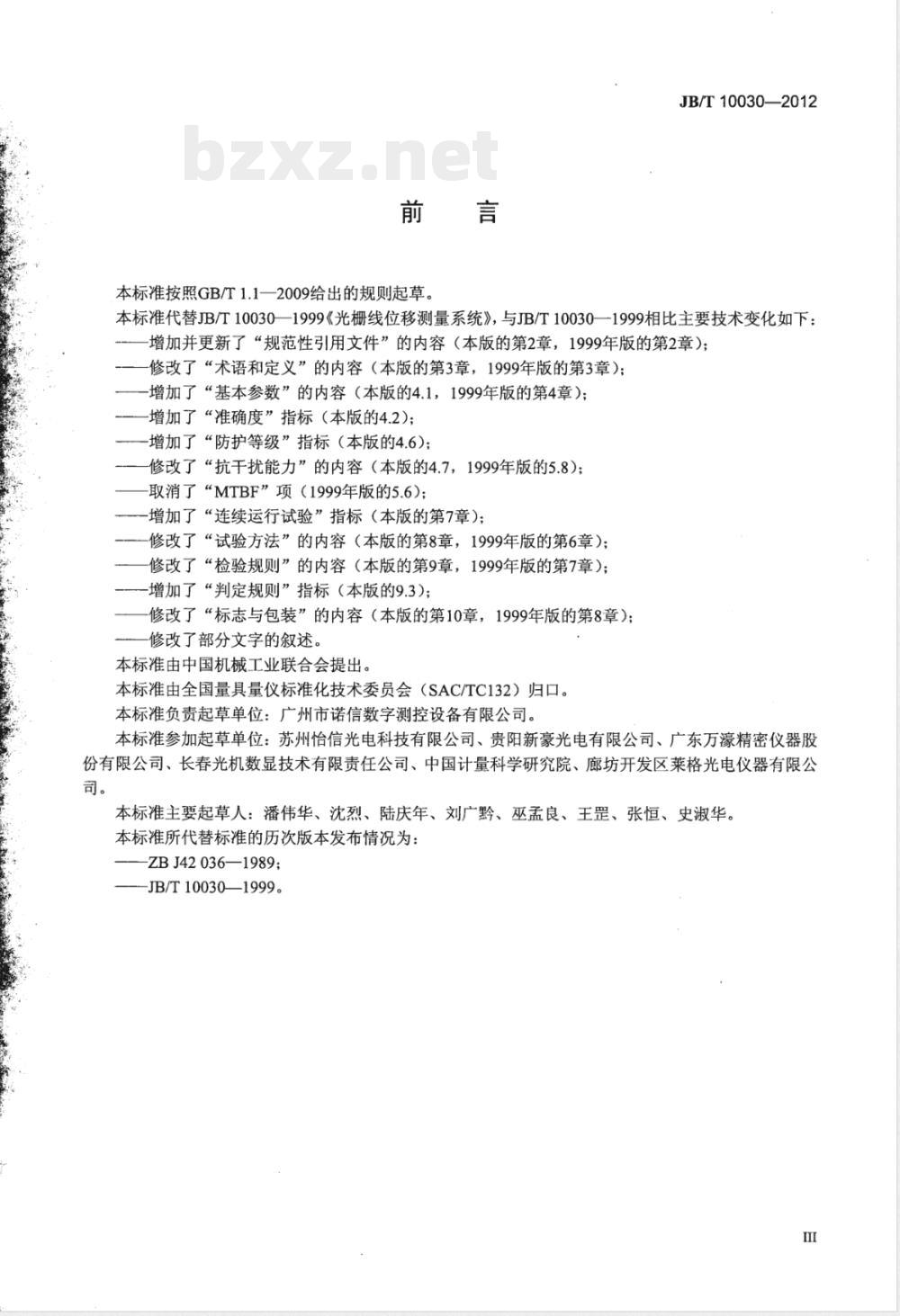

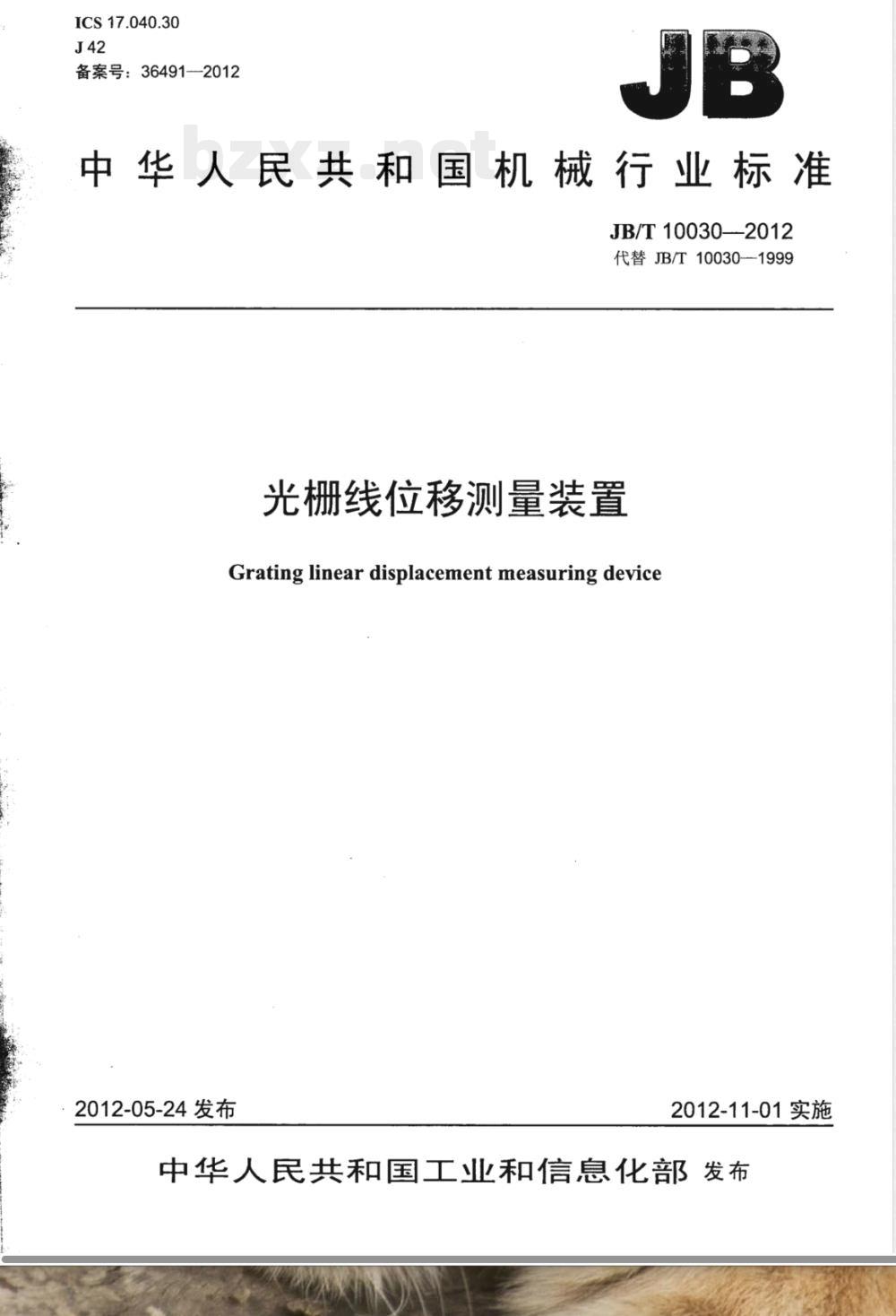

ICS17.040.30 J42 备案号：364912012 中华人民共和国机械行业标准 JB/T10030--2012 代替 JB/T10030—1999 光栅线位移测量装置 Grating linear displacement measuring device 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部发布 目录 前言 1 范围 2 规范性引用文件 3 术语和定义 4 要求 4.1 基本参数 4.2 准确度 4.3 重复精度 4.4 基本功能 4.5 外观及相互作用 4.6 防护等级（IP） 4.7 抗干扰能力 4.8 稳定度 5 电气安全性能 6 环境适应性 7 连续运行试验 8 试验与检验方法 9 检验规则 10 标志与包装 附录A（规范性附录） 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 JB/T10030—1999《光栅线位移测量系统》，与 JB/T10030—1999 相比主要技术变化如下：增加了“规范性引用文件”的内容；修改了“术语和定义”的内容；增加了“基本参数”的内容；增加了“准确度”指标；增加了“防护等级”指标；修改了“抗干扰能力”的内容；取消了“MTBF”项；增加了“连续运行试验”指标；修改了“试验方法”的内容；修改了“检验规则”的内容；增加了“判定规则”指标；修改了“标志与包装”的内容；修改了部分文字的叙述。 本标准由中国机械工业联合会提出。本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。本标准负责起草单位：广州市诺信数字测控设备有限公司。本标准参加起草单位：苏州怡信光电科技有限公司、贵阳新豪光电有限公司、广东万濠精密仪器股份有限公司、长春光机数显技术有限责任公司、中国计量科学研究院、廊坊开发区莱格光电仪器有限公司。 本标准主要起草人：潘伟华、沈烈、陆庆年、刘广黔、巫孟良、王罡、张恒、史淑华。 1 范围 本标准规定了光栅线位移测量装置的术语和定义、要求、电气安全性能、环境适应性、连续运行试验、试验与检验方法、检验规则、标志与包装等。本标准适用于机床、仪器等的坐标线位移检测与测量的光栅线位移传感器和光栅数字显示仪表相连组成的光栅线位移测量装置（以下简称“测量装置”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191-2008 包装储运图示标志 GB/T 2423.1—2008 电工电子产品环境试验 第1部分：试验A：低温 GB/T 2423.2—2008 电工电子产品环境试验 第2部分：试验B：高温 GB/T 2423.3—2006 电工电子产品环境试验 第3部分：试验C：恒定湿热试验 GB/T 2423.5—1995 电工电子产品环境试验 第5部分：试验Ea：冲击 GB/T 2423.10—2008 电工电子产品环境试验 第10部分：试验Fc：振动（正弦） GB 4208—2008 外壳防护等级（IP代码） GB/T 4365—2003 电磁兼容 GB/T 4879—1999 防锈包装 GB/T 5048—1999 防潮包装 GB/T 5226.1—2008 机械电气安全 GB/T 6388—1986 机械电气设备 第1部分：通用技术条件 GB/T 6587.8—1986 运输包装收发货标志 GB/T 9969-2008 机电产品包装通用技术条件 GB/T 13384—2008 工业产品使用说明书总则 GB/T 14436—1993 工业产品保证文件总则 GB/T 17626.2—2006 电源频率与电压试验 GB/T 17626.4—2008 电源频率与电压试验 GB/T 17626.5—2008 电源频率与电压试验 GB/T 17626.11—2008 电源频率与电压试验 3 术语和定义 3.1 光栅线位移测量装置 grating linear displacement measuring device 由光栅线位移传感器感受线位移量，并用光栅数字显示仪表显示其长度的测量装置。 3.2 环境适应性 environmental adaptability 在规定的环境条件和预定的寿命期间，光栅线位移测量装置服务于预定目的的适应能力。 3.3 抗扰度 immunity (to disturbance) 装置、设备或系统面临电磁骚扰不降低运行性能的能力。[GB/T 4365—2003，定义 161-01-20] 3.4 静电放电 (ESD) electrostatic discharge 具有不同静电电位的物体在相互靠近或直接接触引起的电荷转移。[GB/T 4365—2003，定义 161-01-22] 3.5 脉冲群 burst 一群数量有限的、可加以区分的脉冲或持续时间有限的振荡。 3.6 耦合网络 coupling network 在与被测回路没有任何电连接的情况下，以共模形式将干扰信号耦合到被试回路的具有规定尺寸和特性的一种系统。 3.7 电压冲击 voltage surge 沿线路传送的暂态电压波，其特征是电压先快速上升后缓慢下降。 3.8 电压暂降 voltage dip 在电气系统的某一点的电压突然下降，经历半个周期到几秒钟的短暂持续期后，电压恢复正常。 3.9 （供电电压的）短时中断 short interruption (of supply voltage) 供电电压消失一段时间，般不超过1min，短时中断可以认为是100%幅值的电压暂降。 4 要求 4.1 基本参数 测量装置的基本参数见表 1。 表 1 基本参数 | 基本参数 | 数值 | 单位 | | :--- | :--- | :--- | | 分辨力 | 0.1, 0.2, 0.5, 1.0, 2.0, 5.0, 10, 20, 50, 100, 200, 500, 1000, 2000, 3000, 4000, 5000, 6000 | μm | | 测量长度 | 120, 180, 240, 360, 480, 600, 1200, 1800, 2400, 3000, 3600, 4000, 4500, 5000, 5500, 6000 | mm | | 最大移动速度 | 12, 18, 24, 36, 48, 60, 120, 180, 240, 360, 480 | m/min | | 供电电压 (AC) | 100 ~ 230 | V | 4.2 准确度 测量装置的准确度用最大间隔误差的1/2冠以“±”号表示，准确度等级分为5级，见表 2。 表 2 准确度等级 | 有效量程 | 1级 | 2级 | 3级 | 4级 | 5级 | | :--- | :--- | :--- | :--- | :--- | :--- | | ≤200 | ±0.0003 | ±0.0005 | ±0.001 | ±0.002 | ±0.004 | | >200 ~ 500 | ±0.0005 | ±0.001 | ±0.002 | ±0.006 | ±0.012 | | >500 ~ 1000 | ±0.001 | ±0.002 | ±0.004 | ±0.012 | ±0.025 | | >1000 ~ 1500 | ±0.003 | ±0.006 | ±0.012 | ±0.025 | ±0.050 | | >1500 ~ 2000 | ±0.006 | ±0.012 | ±0.025 | ±0.050 | ±0.080 | | >2000 ~ 3500 | ±0.015 | ±0.030 | ±0.050 | ±0.080 | ±0.150 | 4.3 重复精度 测量装置在有效量程内任一点上的重复精度应符合表 3 的规定。 表 3 重复精度参数 | 分辨力 (μm) | 误差范围 | | :--- | :--- | | 0.1, 0.2 | ±0.0005 | | 0.5 | ±0.001 | | 1.0 | ±0.002 | | 2.0 | ±0.004 | | 5.0 | ±0.008 | | 10 | ±0.025 | 4.4 基本功能 4.4.1 计数 测量装置在有效量程内应正确计数，且显示数值。 4.4.2 清零 测量装置应具有清零功能。 4.5 外观及相互作用 4.5.1 外观
