本标准规定了统一螺纹搓丝板的型式和尺寸、技术要求、标志和包装等的基本要求。 本标准适用于加工统一螺纹的搓丝板。

ICS25.100.99
备案号：36564--2012
中华人民共和国机械行业标准
JB/T8824.62012
代替JB/T8824.6—1998

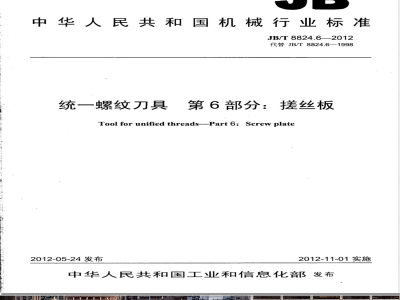

统一螺纹刀具　第6部分：搓丝板　Tool for unified threads--Part 6: Screw plate2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布前言，
2规范性引用文件
3型式和尺寸，
4技术要求...
5标志和包装..
5.1标志
5.2包装..．

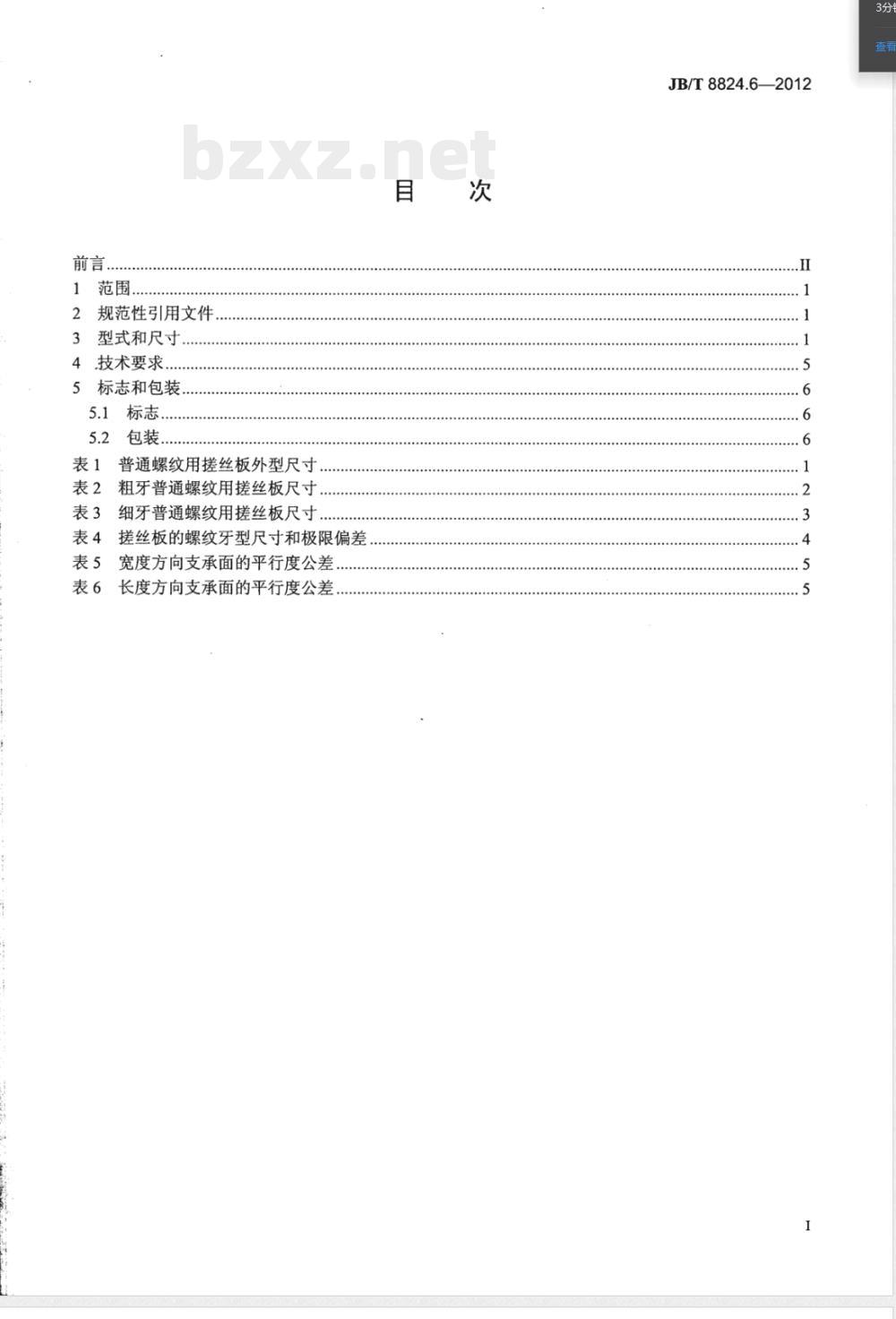

表1普通螺纹用搓丝板外型尺寸.表2粗牙普通螺纹用搓丝板尺寸...表3细牙普通螺纹用搓丝板尺寸..表4搓丝板的螺纹牙型尺寸和极限偏差表5宽度方向支承面的平行度公差、表6长度方向支承面的平行度公差目
JB/T8824.6—2012bzxZ.net
JB/T8824.6—2012

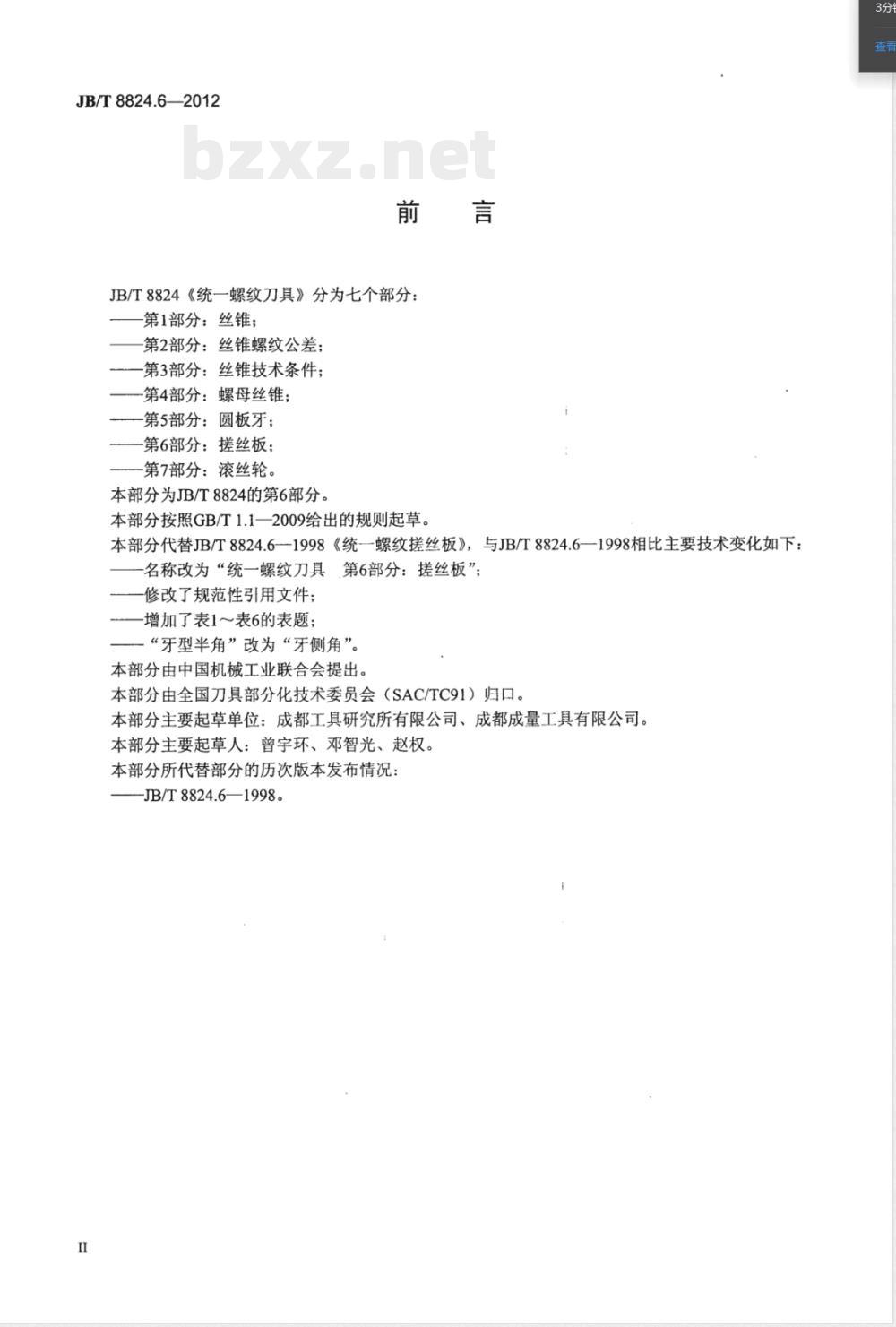

JB/T8824《统一螺纹刀具》分为七个部分：第1部分：丝锥；
第2部分：丝锥螺纹公差；
第3部分：丝锥技术条件；
-第4部分：螺母丝锥；
-第5部分：圆板牙；
-第6部分：搓丝板；
第7部分：滚丝轮。
本部分为JB/T8824的第6部分。
本部分按照GB/T1.1—2009给出的规则起草。言
本部分代替JB/T8824.6--1998《统一螺纹搓丝板》，与JB/T8824.6—1998相比主要技术变化如下：名称改为“统一螺纹刀具第6部分：搓丝板”；修改了规范性引用文件；
增加了表1～表6的表题；
，“牙型半角”改为“牙侧角”。本部分由中国机械工业联合会提出。本部分由全国刀具部分化技术委员会（SAC/TC91）归口。本部分主要起草单位：成都工具研究所有限公司、成都成量工具有限公司。本部分主要起草人：曾宇环、邓智光、赵权。本部分所代替部分的历次版本发布情况：-JB/T8824.6—1998。
1范围
统一螺纹刀具第6部分：搓丝板
JB/T8824.6—2012
JB/T8824的本部分规定了统一螺纹搓丝板（以下简称搓丝板）的型式和尺寸、技术要求、标志和包装等的基本要求。
本部分适用于加工统一螺纹的搓丝板。注：搓丝板分为两种精度等级：1级和2级。1级适用于加工公差等级3A级和2A级的外螺纹；2级适用于加工公差等级2A级和1A级的外螺纹。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T20668统一螺纹基本尺寸
型式和尺寸

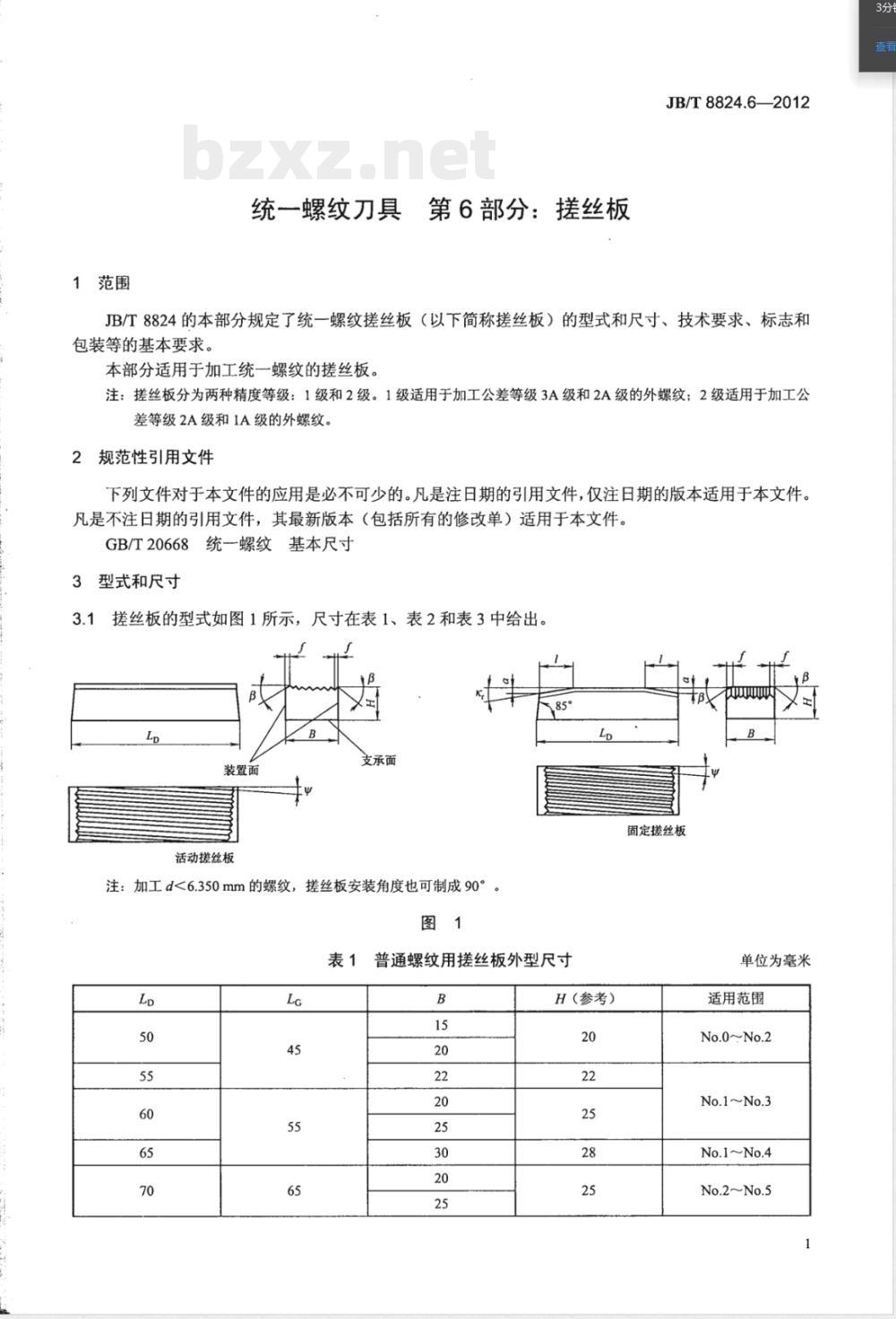

搓丝板的型式如图1所示，尺寸在表1、表2和表3中给出。8s
装置面
活动搓丝板
支承面
固定搓丝板
注：加工d<6.350mm的螺纹，搓丝板安装角度也可制成90°图1
普通螺纹用搓丝板外型尺寸
H（参考）
单位为毫米
适用范围
No.1～No.3
No.1～No.4
No.2～No.5
JB/T8824.6—2012
螺纹代号
No.1-64UNC
No.2-56UNC
No.3-48UNC
No.4-40UNC
No.5-40UNC
No.6-32UNC
每25.4mm
上牙数
表１（续）
H(参考）

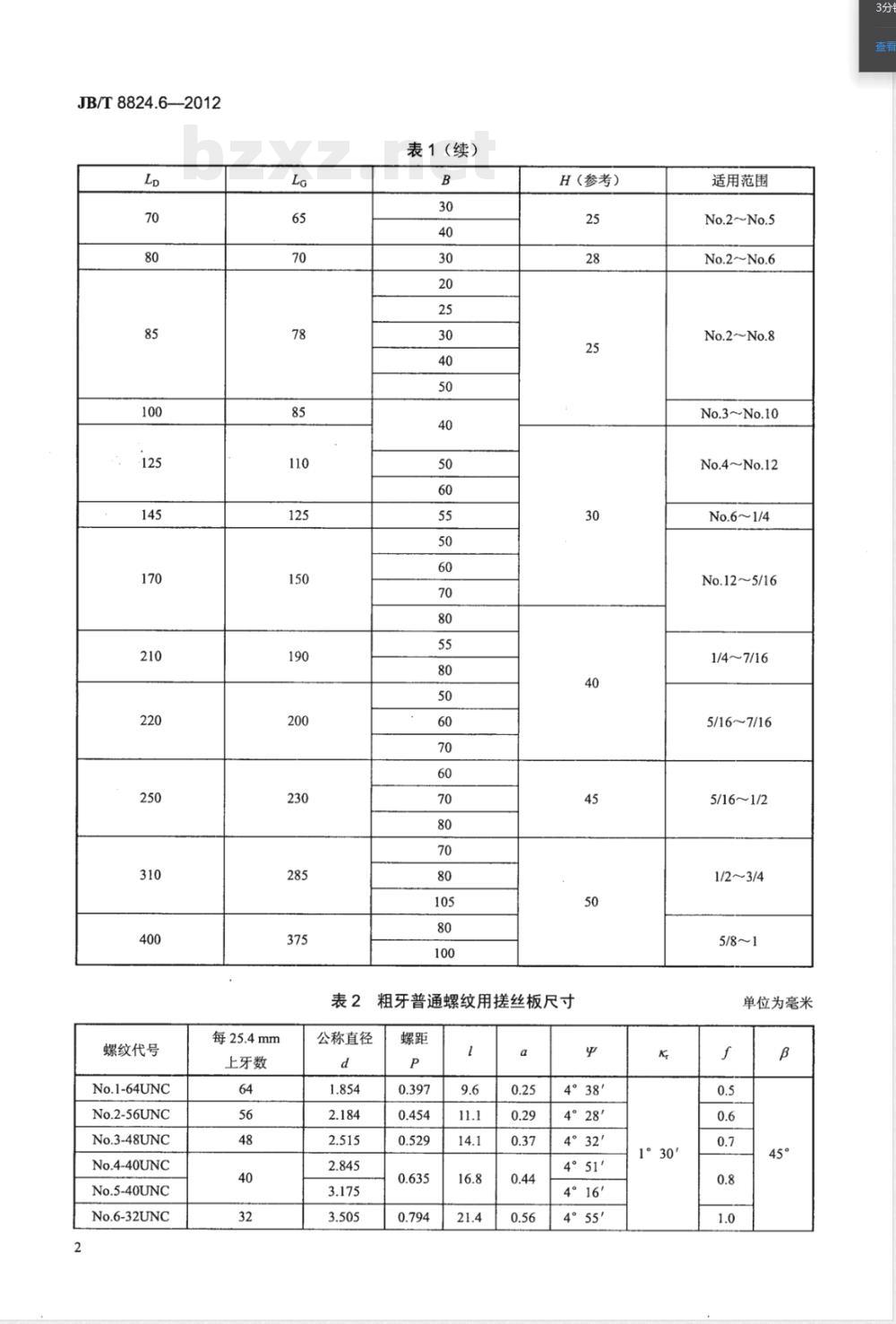

粗牙普通螺纹用搓丝板尺寸
公称直径
4° 38'
4°32'
4° 51
4° 16″
4°55'
1°30″
适用范围
No.2~No.6
No.3No.10
No.4～No.12
No.6～1/4
No.12～5/16
1/4～7/16
5/16～7/16
5/16～1/2
1/2~3/4
单位为毫米
螺纹代号
No.8-32UNC
No.10-24UNC
No.12-24UNC
1/4-20UNC
5/16-18UNC
3/8-16UNC
7/16-14UNC
1/2-13UNC
9/16-12UNC
5/8-11UNC
3/4-10UNC
7/8-9UNC
1-8UNC
每25.4mm
上牙数
l、α、、K、和为推荐尺寸。
螺纹代号
No.0-80UNF
No.1-72UNF
No.2-64UNF
No.3-56UNF
No.4-48UNF
No.5-44UNF
No.6-40UNF
No.8-36UNF
No.10-32UNF
No.12-28UNF
1/4-28UNF
5/16-24UNF
3/8-24UNF
7/16-20UNF
1/2-20UNF
9/16-18UNF
5/8-18UNF
3/4-16UNF
7/8-14UNF
1-12UNF
每25.4mm
上牙数
1、a、、K、和β为推荐尺寸。
公称直径
表２（续）
4°44'
4°04″
4°15'
3°27'
3°09″
3°01'
细牙普通螺纹用搓丝板尺寸
公称直径
3°50″
3°48'
3°56″
3°49″
3°31'
2°54'
2°12'
2°16″
1°56″
1°37″
1° 35
1°37″
JB/T8824.6—2012
1°30″
单位为毫米
JB/T8824.6—-2012
2搓丝板的螺纹牙型尺寸和偏差在图2和表4中给出，优先采用A型搓丝板。3.2
3.3螺纹的基本尺寸按GB/T20668的规定。A型
表4搓丝板的螺纹牙型尺寸和极限偏差h,mm
每25.4.mm
上牙数
螺距P
A、B型
上极限
下极限
上极限
下极限
牙顶圆弧半径R的最大值为0.144P，其变化范围由h的实际尺寸而定，4
下极限
每25.4mm上螺距
极限偏差
牙侧角
极限偏差
±40”
±0.020±35
±50″
±45″
±30″
3.4标记示例：
JB/T8824.6--2012
粗牙统一螺纹，螺纹代号为5/16-18UNC，每25.4mm上为18牙，宽度50mm，固定搓丝板的长度200mm，2级精度，螺纹牙型A型：统—螺纹搓丝板A5/16-18UNC50/200-2JB/T8824.6—2012细牙统一螺纹，螺纹代号为1/220UNF，每25.4mm上为20牙，宽度80mm，固定搓丝板的长度230mm，1级精度，螺纹牙型A型：统--螺纹搓丝板A1/2-20UNF80/230-1JB/T8824.6—2012
4技术要求
4.1搓丝板表面不得有裂纹、崩牙、锈迹以及磨削烧伤等影响使用性能的缺陷。4.2搓丝板采用Cr12MoV、9SiCr或同等性能的其他牌号的合金工具钢制造，按用户需要也可采用高速钢制造。Cr12MoV的碳化物的均匀度不大于3级。4.3尺寸L、B的偏差为h14。一副搓丝板中固定搓丝板和活动搓丝板宽度之差应不超过0.1mm。垂直于搓丝板支承面的平面与牙顶平面的交线，对支承面的平行度公差，宽度方向在表5中给出，4.4
长度方向在表6中给出。
表5宽度方向支承面的平行度公差被加工螺纹公称直径
>2.8455.486
>5.846~11.112
>11.112～22.225
搓丝板长度
>80～120
>120~180
>180~250
>250~315
>315~400
搓丝板宽度
>30～50
>50～80
平行度公差
表6长度方向支承面的平行度公差平行度公差
检验搓丝板牙顶对支承面的平行度时，宽度方向两侧，第一完整牙允许不计。2级
单位为毫米
单位为毫米
检验活动搓丝板牙顶对支承面的平行度时，搓丝板长度方向两端等于固定搓丝板压入部分长度1的范围不计。5
JB/T8824.6--2012
4.5搓丝板的表面粗糙度的上限值按下列规定：-螺纹牙型表面，Rao.8μm；
支承面、装置面，Rao.8μum。
4.6搓丝板工作部分硬度为59HRC～62HRC，工作表面不应有脱碳。4.7搓丝板支承面对装置面的垂直度公差：厚度H≤30mm为0.02mm；厚度H>30mm为0.03mm。4.8搓丝板螺纹升角极限偏差，1级、2级为土2'，-副搓丝板螺纹升角之差，1级、2级为3'。5标志和包装
5.1标志
5.1.1搓丝板上应标志：
a）制造厂或销售商商标；
b）被加工螺纹代号；
c）搓丝板螺纹牙型；
d）精度等级；
e）搓丝板宽度；
f）制造材料。
5.1.2包装盒上应标志：
a）制造厂或销售商名称、地址和商标；b）搓丝板的标记；
c）制造材料；
d）制造年月。
5.2包装
搓丝板在包装前应经防锈处理。包装必须牢靠，并防止运输过程中的损伤。6
JB/T8824.6-2012
打印日期：2012年12月10日F009中华人民共和国
机械行业标准
统一螺纹刀具第6部分：搓丝板
JB/T8824.6—2012
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·17千字2012年11月第1版第1次印刷
定价：15.00元
书号：15111·10661
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
（010）88379693
直销中心电话：
封面无防伪标均为盗版
版权专有
侵权必究
