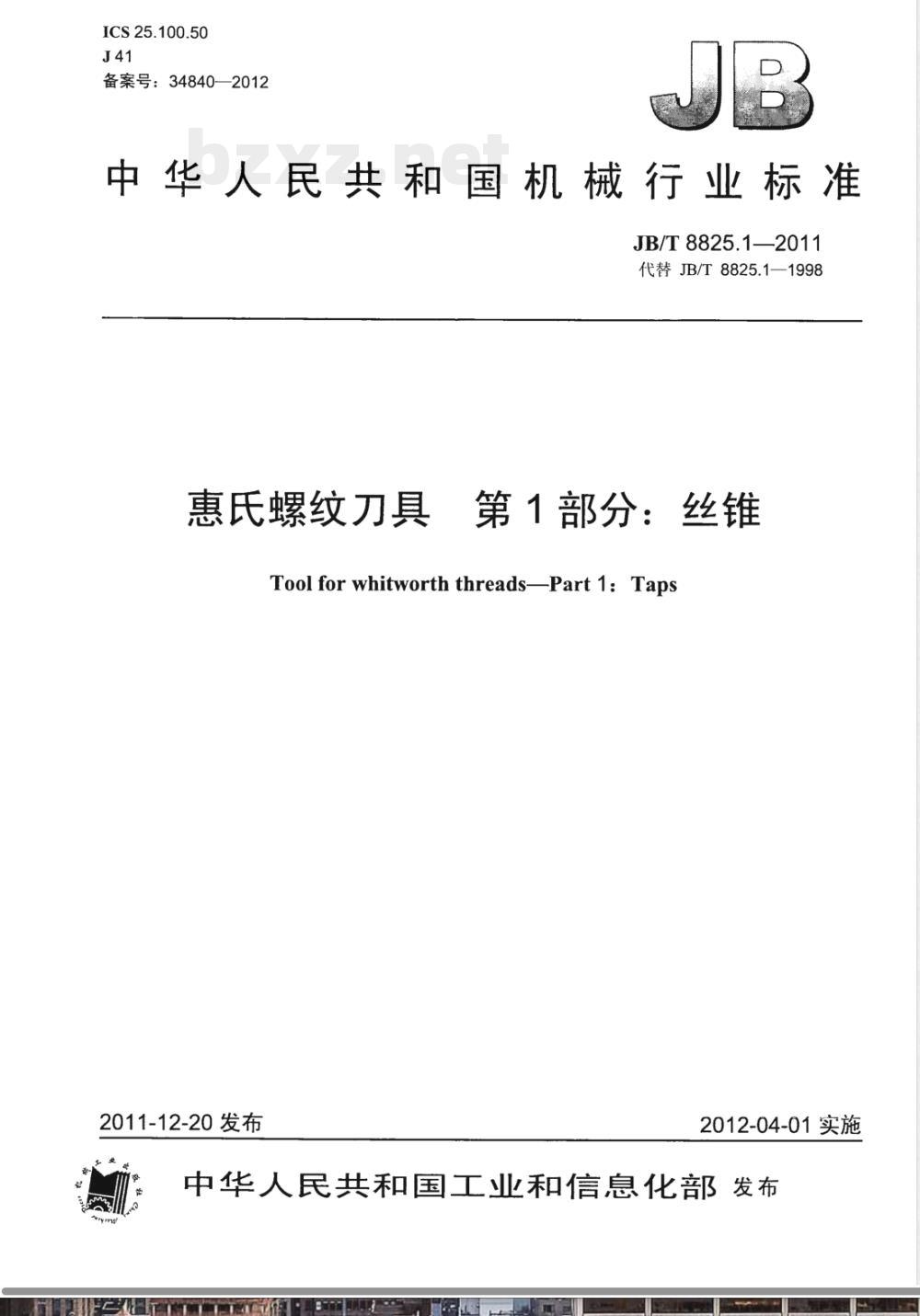

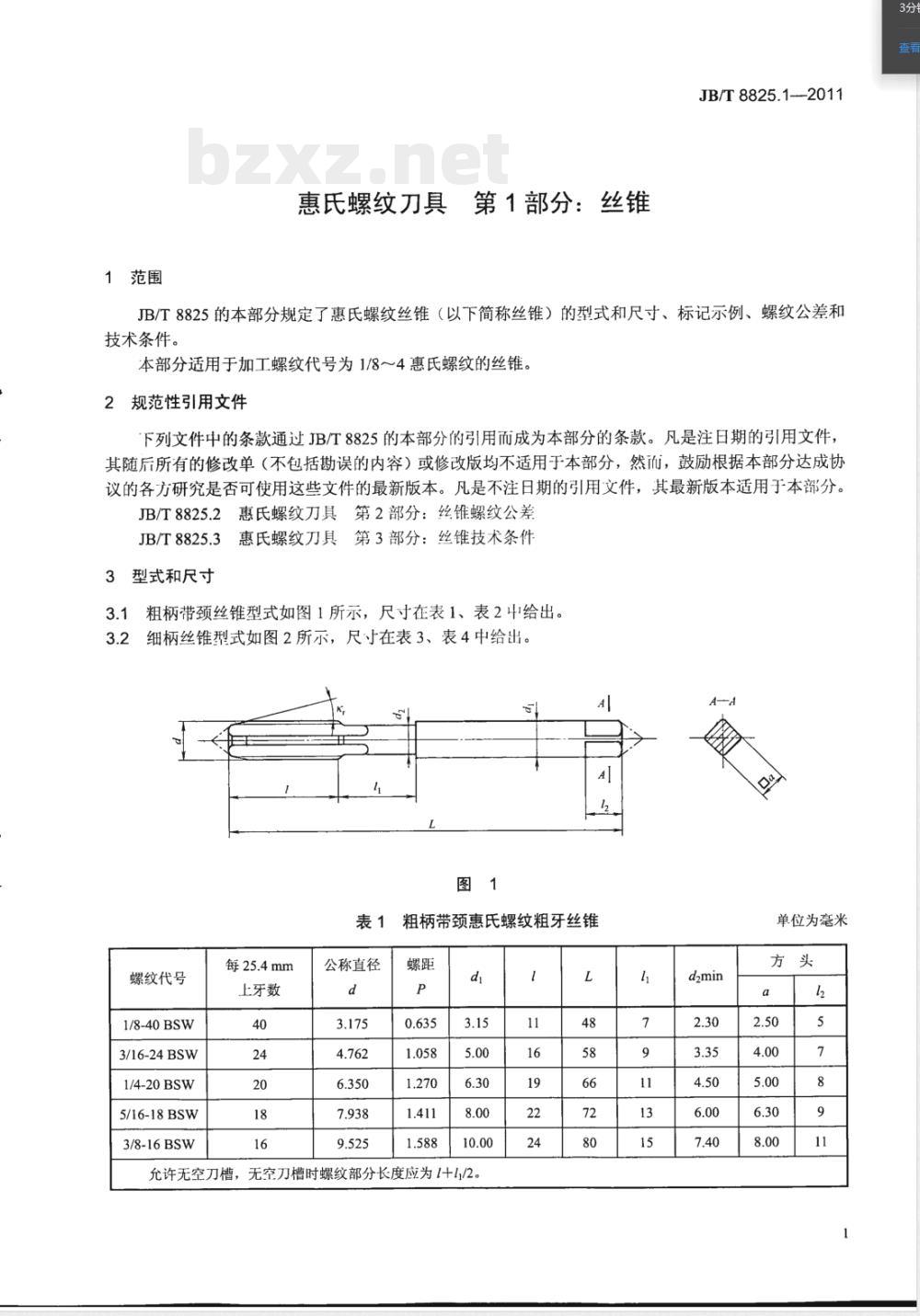

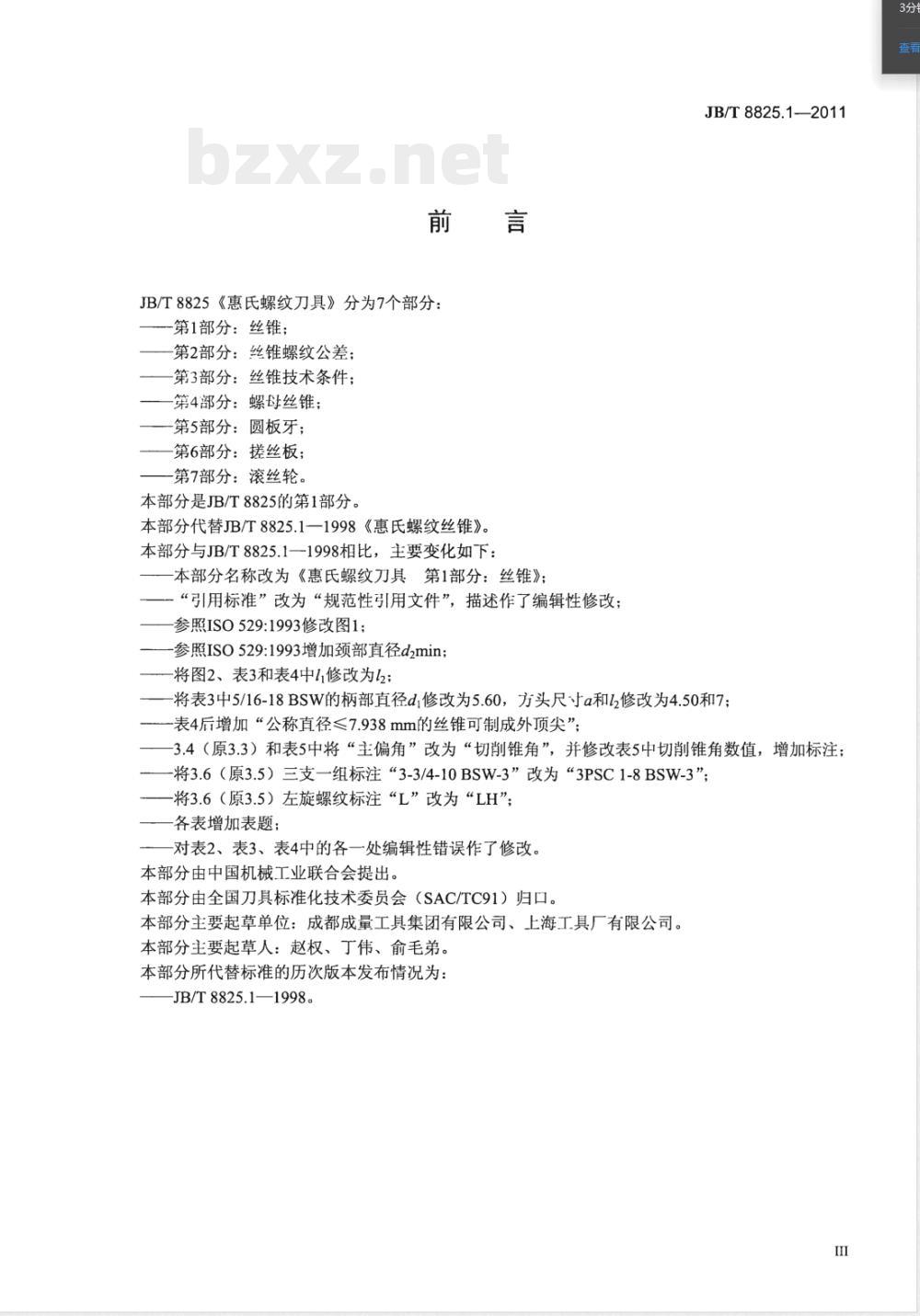

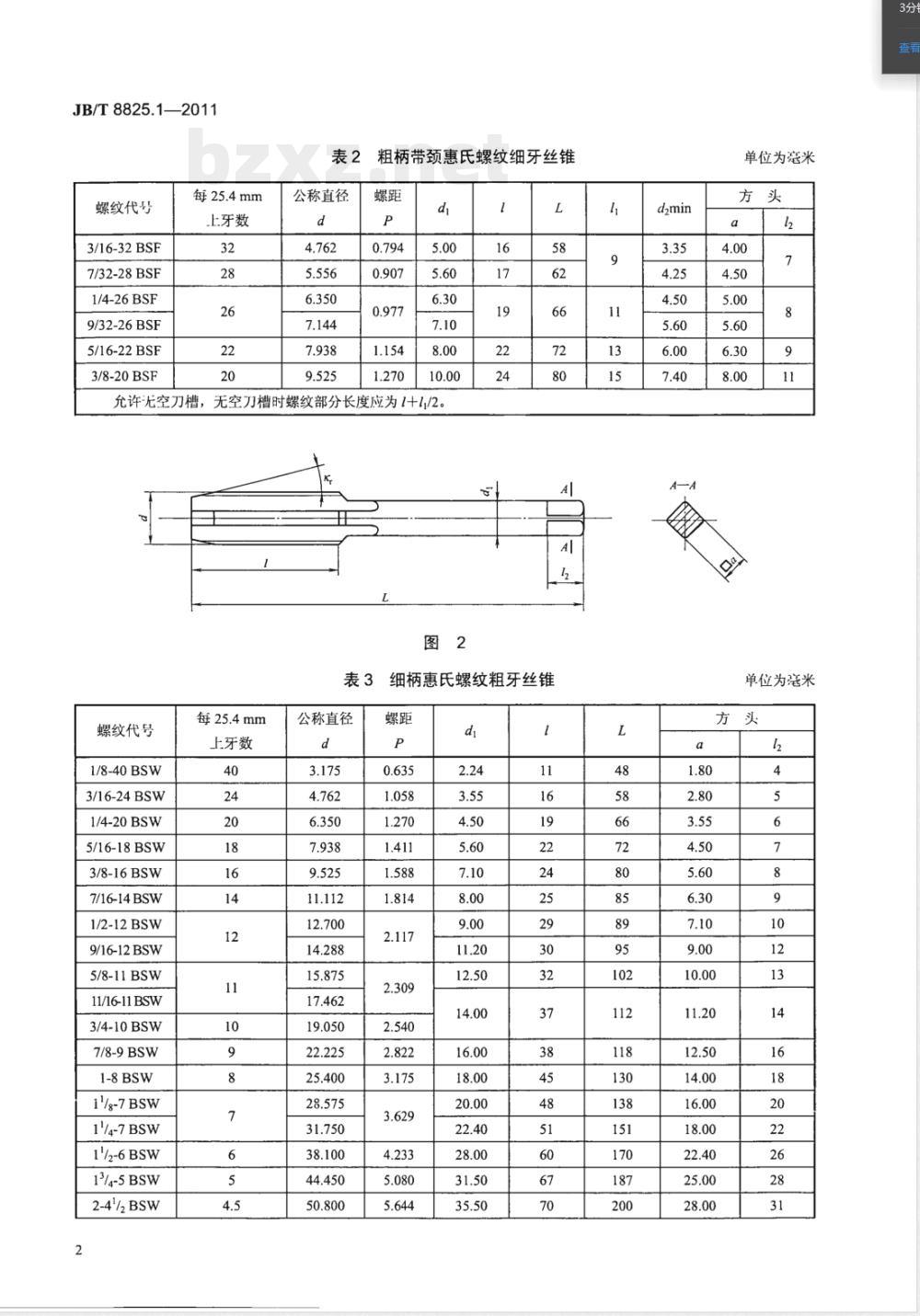

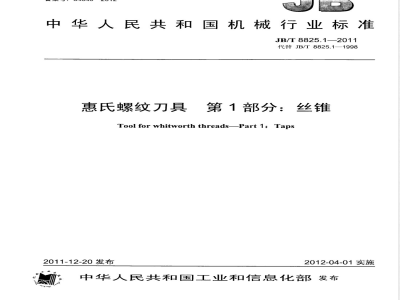

ICS 25.100.50 J41 备案号：34840—2012 中华人民共和国机械行业标准 JB/T 8825.1—2011 代替 JB/T 8825.1—1998 惠氏螺纹刀具 第1部分：丝锥 Tool for Whitworth threads - Part 1: Taps 2011-12-20 发布 2012-04-01 实施 中华人民共和国工业和信息化部 发布 前言 JB/T 8825《惠氏螺纹刀具》分为7个部分： 第1部分：丝锥； 第2部分：丝锥螺纹公差； 第3部分：丝锥技术条件； 第4部分：螺母丝锥； 第5部分：圆板牙； 第6部分：搓丝板； 第7部分：滚丝轮。 本部分为JB/T 8825的第1部分，代替JB/T 8825.1—1998《惠氏螺纹丝锥》。 与1998版相比，主要技术变化如下： 1）标准名称调整为《惠氏螺纹刀具 第1部分：丝锥》； 2）“引用标准”改为“规范性引用文件”，并作编辑性调整； 3）参照ISO 529:1993修改图1； 4）增加颈部直径d2min； 5）修正部分图表参数与标注； 6）调整丝锥结构与标记表达方式； 7）统一部分螺纹规格标注形式； 8）对左旋螺纹标记由“L”改为“LH”； 9）修正部分表格编辑性错误并补充表题。 本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 主要起草单位：成都成量工具集团有限公司、上海工具厂有限公司。 主要起草人：赵权、丁伟、俞毛弟。 1 范围 本部分规定了惠氏螺纹丝锥（以下简称丝锥）的型式和尺寸、标记示例、螺纹公差和技术条件。 本部分适用于加工螺纹代号为1/8～4的惠氏螺纹丝锥。 2 规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款： JB/T 8825.2 惠氏螺纹刀具 第2部分：丝锥螺纹公差 JB/T 8825.3 惠氏螺纹刀具 第3部分：丝锥技术条件 3 型式和尺寸 3.1 粗柄带颈丝锥型式如图1所示，其尺寸在表1、表2中给出。 3.2 细柄丝锥型式如图2所示，其尺寸在表3、表4中给出。 图1为粗柄带颈丝锥结构示意图。 表1 粗柄带颈惠氏螺纹粗牙丝锥（部分数据整理） 螺纹代号：1/8-40BSW、3/16-24BSW、1/4-20BSW、5/16-18BSW、3/8-16BSW 对应参数包括： - 每25.4mm牙数 - 公称直径d - 螺距P - 小径d及d2min - 方头尺寸a - 结构长度及相关尺寸 （其余表格为细牙丝锥及细柄丝锥参数数据，按标准表格形式列出） 附注：部分规格允许无空刀槽，无空刀槽时螺纹部分长度应为1+1/2。 表2～表4分别为： - 惠氏螺纹细牙丝锥参数表 - 细柄粗牙丝锥参数表 - 细柄细牙丝锥参数表 表5：单支和成组丝锥适用范围及切削锥参数推荐表 （用于指导丝锥选型及加工参数配置）
