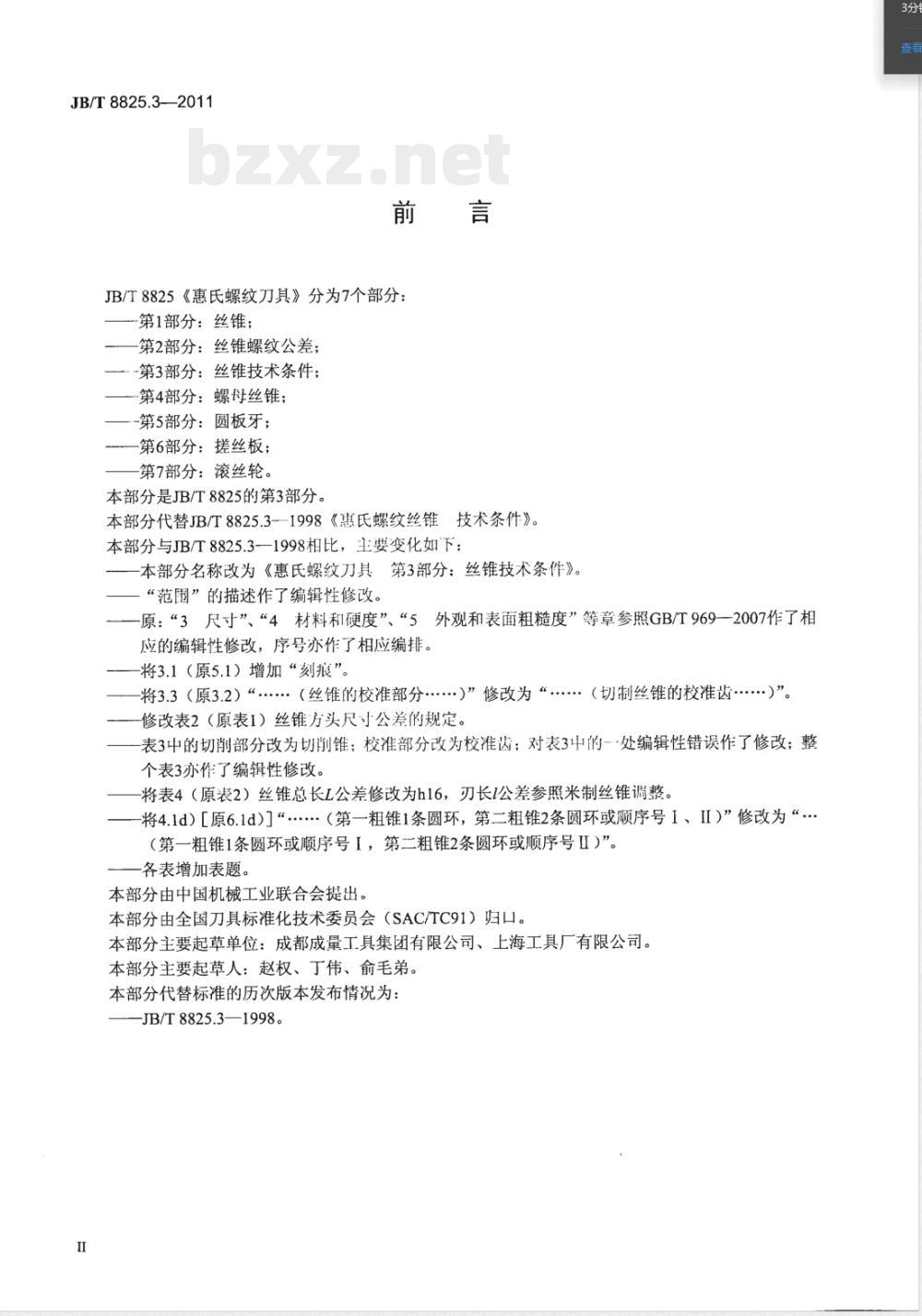

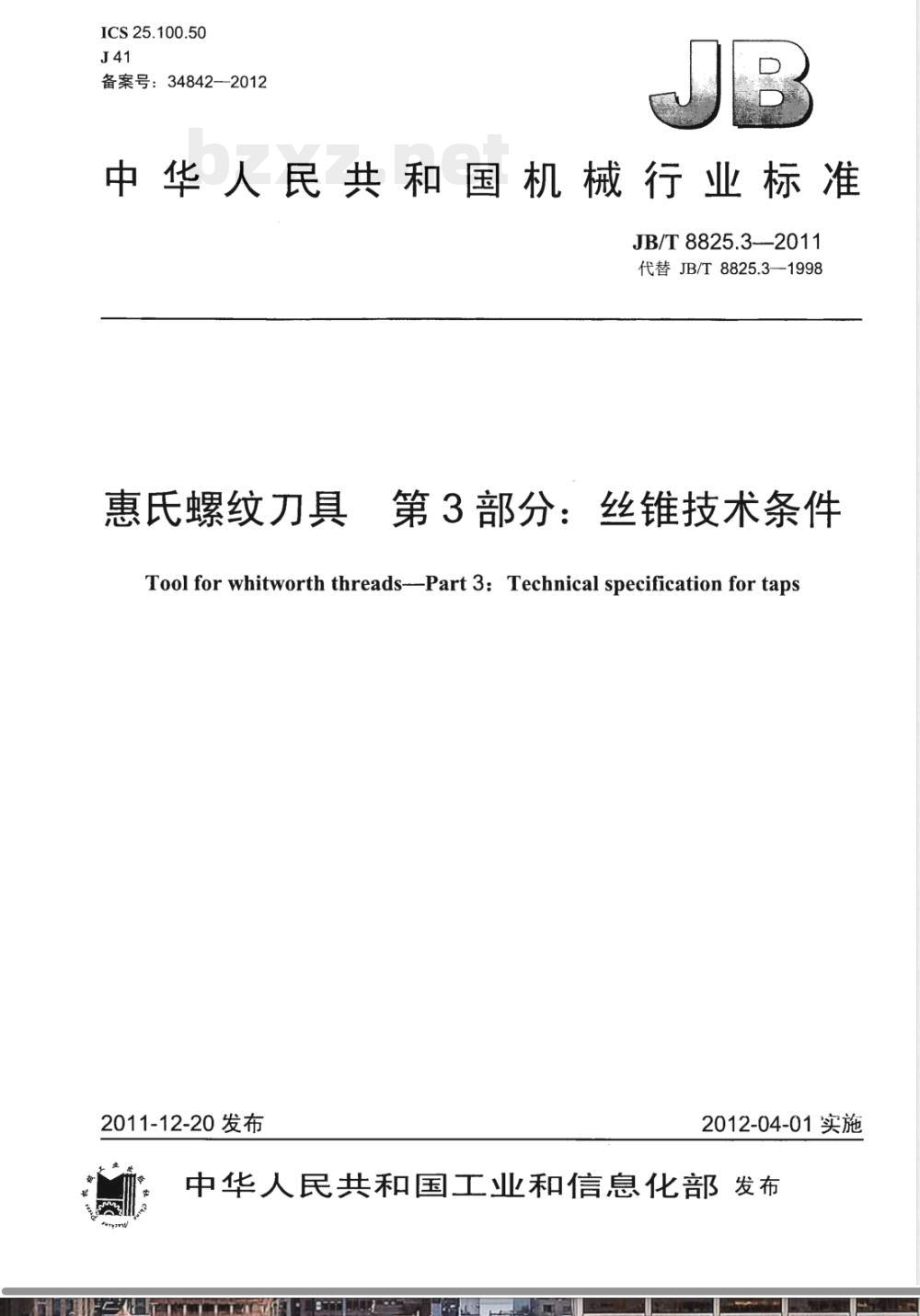

ICS 25.100.50 J41 备案号：34842—2012 中华人民共和国机械行业标准 JB/T 8825.3—2011 代替JB/T 8825.3—1998 惠氏螺纹刀具 第3部分：丝锥技术条件 Tool for Whitworth threads—Part 3: Technical specification for taps 2011-12-20发布 2012-04-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 8825《惠氏螺纹刀具》分为7个部分： 第1部分：丝锥； 第2部分：丝锥螺纹公差； 第3部分：丝锥技术条件； 第4部分：螺母丝锥； 第5部分：圆板牙； 第6部分：搓丝板； 第7部分：滚丝轮。 本部分为JB/T 8825的第3部分。 本部分代替JB/T 8825.3—1998《惠氏螺纹丝锥技术条件》。主要变化包括：标准名称调整；章节结构参照GB/T 969—2007进行编辑性修改；增加刻痕相关要求；调整丝锥结构表述；修改方头尺寸公差及相关表格内容；调整长度公差及硬度规定等。 本部分由中国机械工业联合会提出，由全国刀具标准化技术委员会（SAC/TC91）归口。 主要起草单位：成都成量工具集团有限公司、上海工具厂有限公司。 主要起草人：赵权、丁伟、俞毛弟。 1 范围 本标准规定惠氏螺纹丝锥（以下简称丝锥）及惠氏螺纹螺母丝锥（以下简称螺母丝锥）的技术要求、标志和包装等基本要求。 本标准适用于按JB/T 8825.1和JB/T 8825.4生产的加工惠氏螺纹的丝锥及螺母丝锥。 2 规范性引用文件 下列文件通过引用构成本文件条款。 JB/T 8825.1 惠氏螺纹刀具 第1部分：丝锥 JB/T 8825.2 惠氏螺纹刀具 第2部分：丝锥螺纹公差 JB/T 8825.4 惠氏螺纹刀具 第4部分：螺母丝锥 3 技术要求 3.1 丝锥及螺母丝锥表面不得有裂纹、崩刃、刻痕、锈迹及磨削烧伤等影响使用性能的缺陷。 3.2 表面粗糙度要求按表1规定执行： 螺纹表面、后面、前面及柄部均有不同Ra值要求；磨制与切制丝锥分别规定不同粗糙度等级。 3.3 丝锥及螺母丝锥螺纹牙型及尺寸极限偏差按JB/T 8825.2规定。中径检查位置：切制与磨制丝锥在校准齿起点检查；螺母丝锥在切削锥中点向校准齿方向移动1～2牙处检查。 3.4 丝锥及螺母丝锥柄部直径d及方头α公差见表2规定。磨制丝锥方头对柄部轴线的对称度不应超过尺寸公差的1/2。
