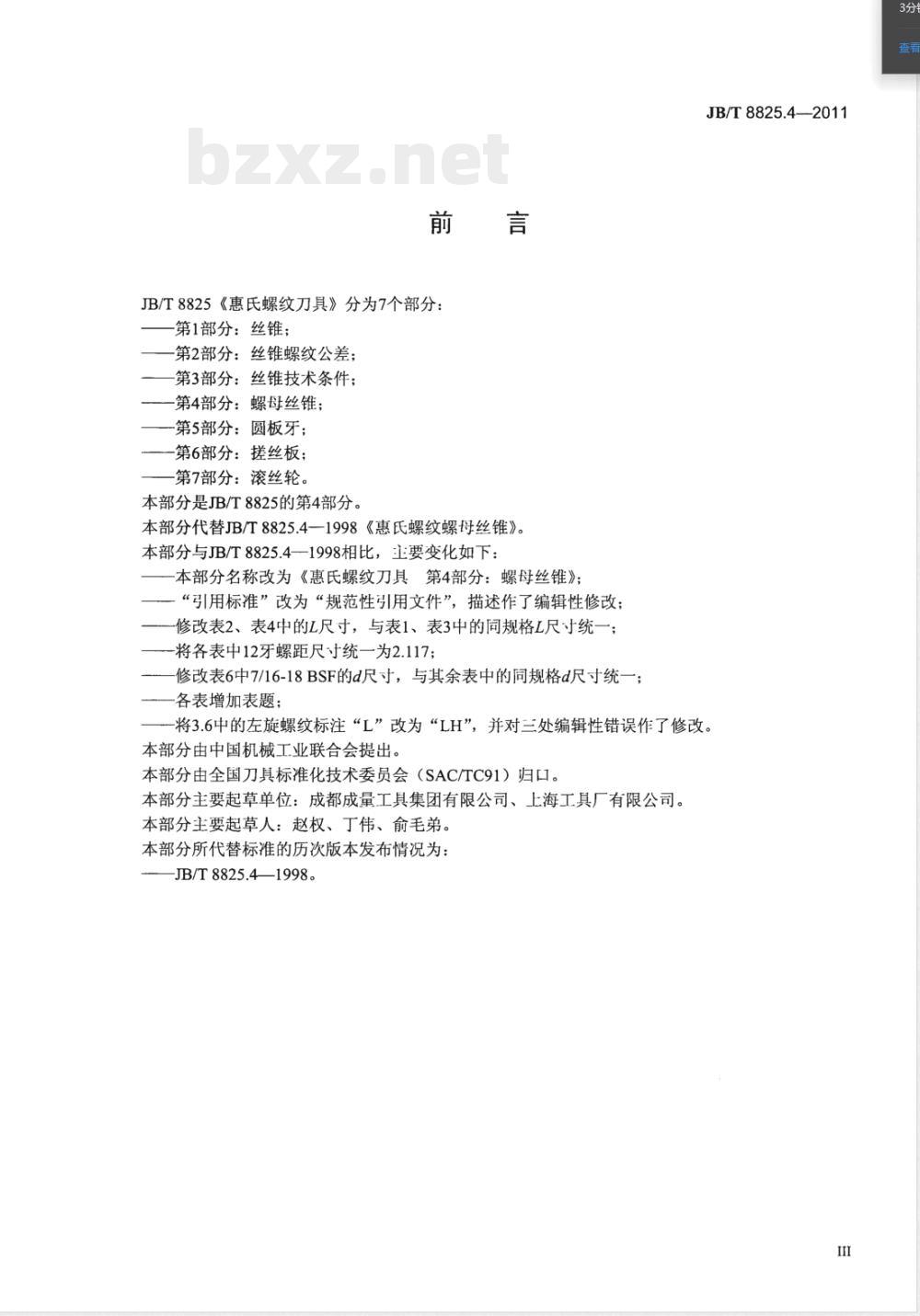

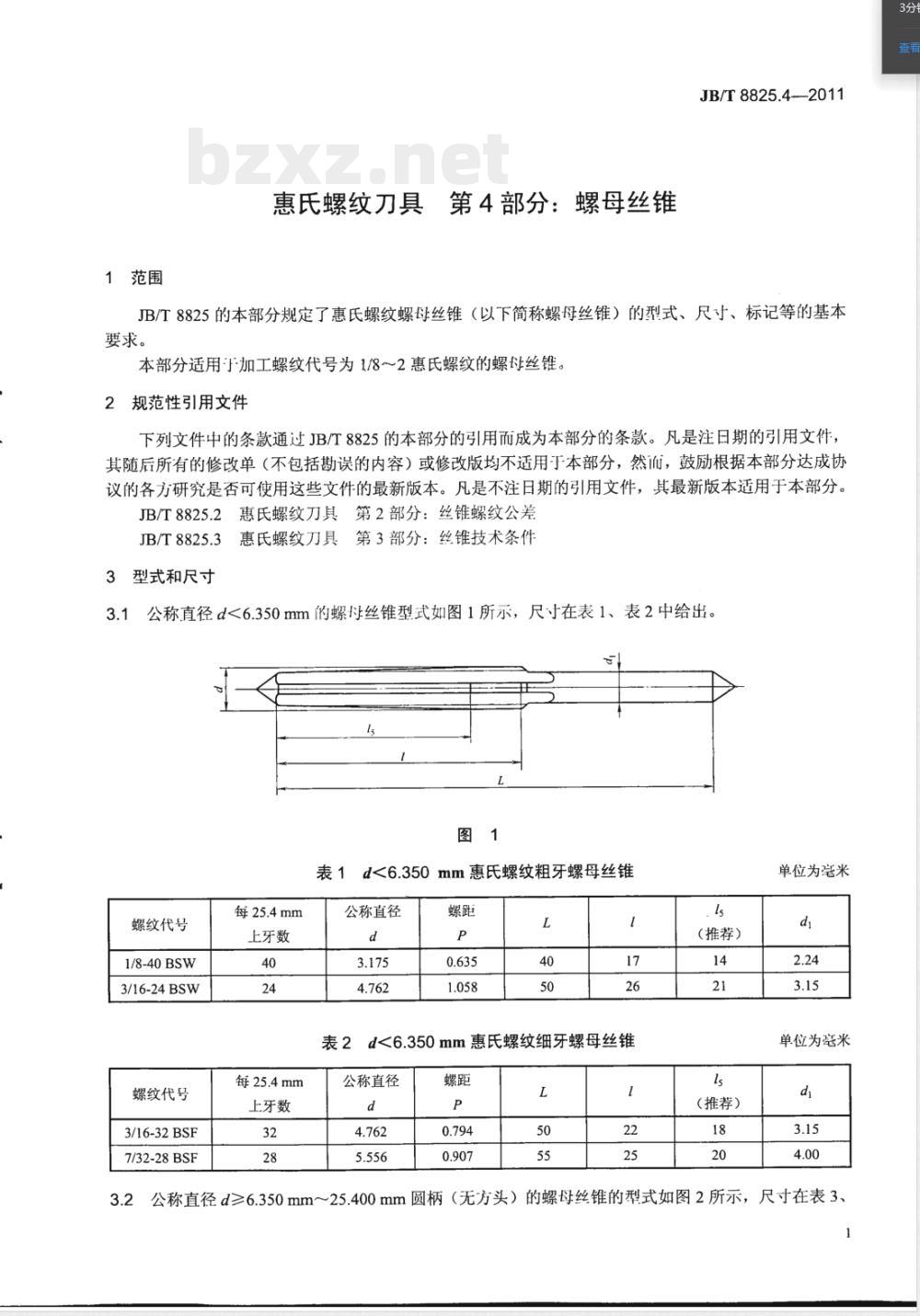

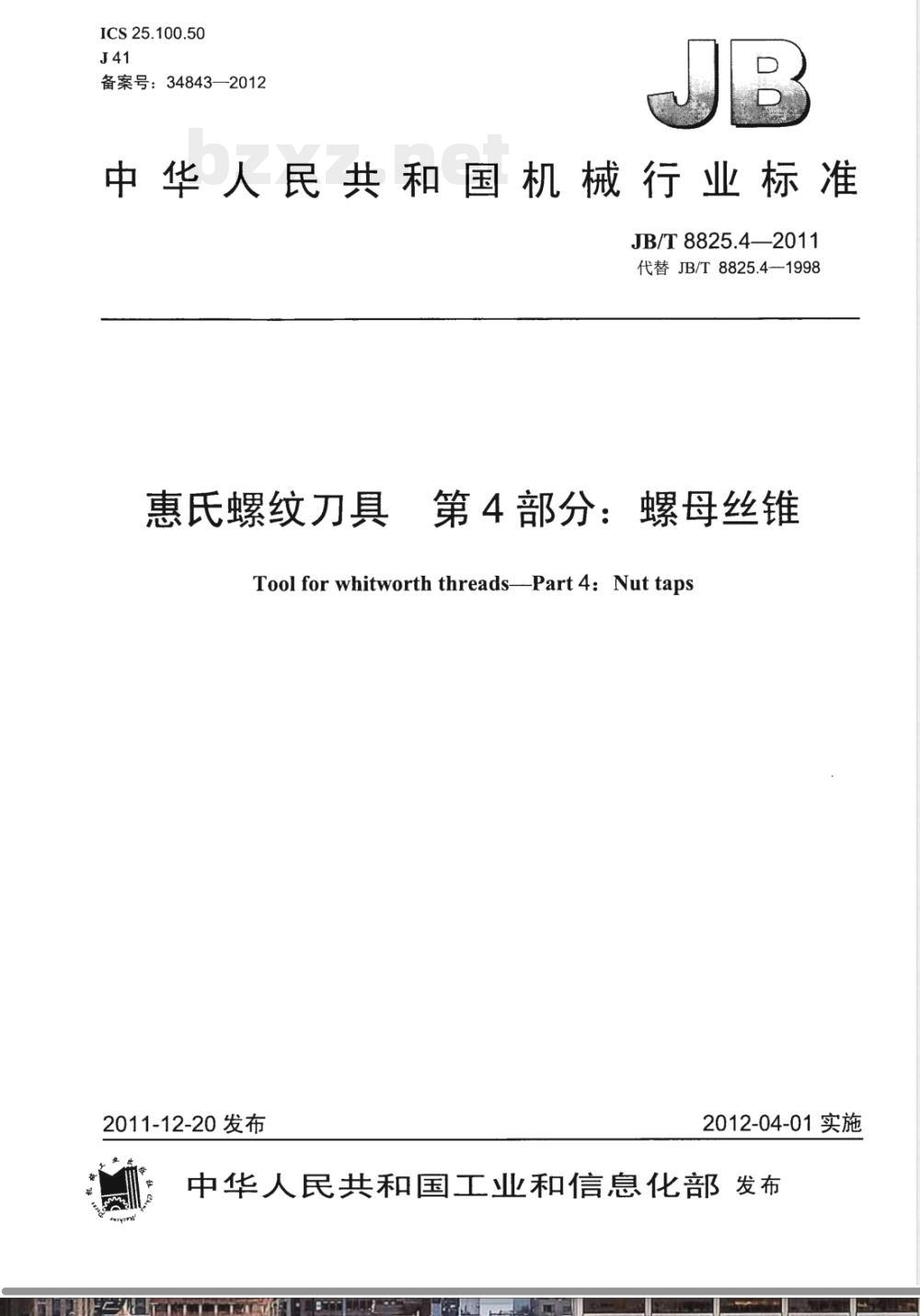

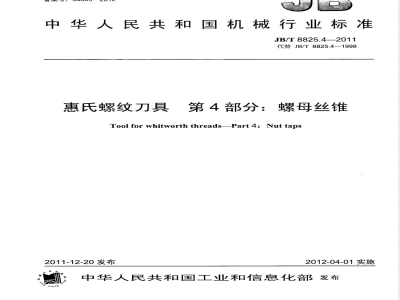

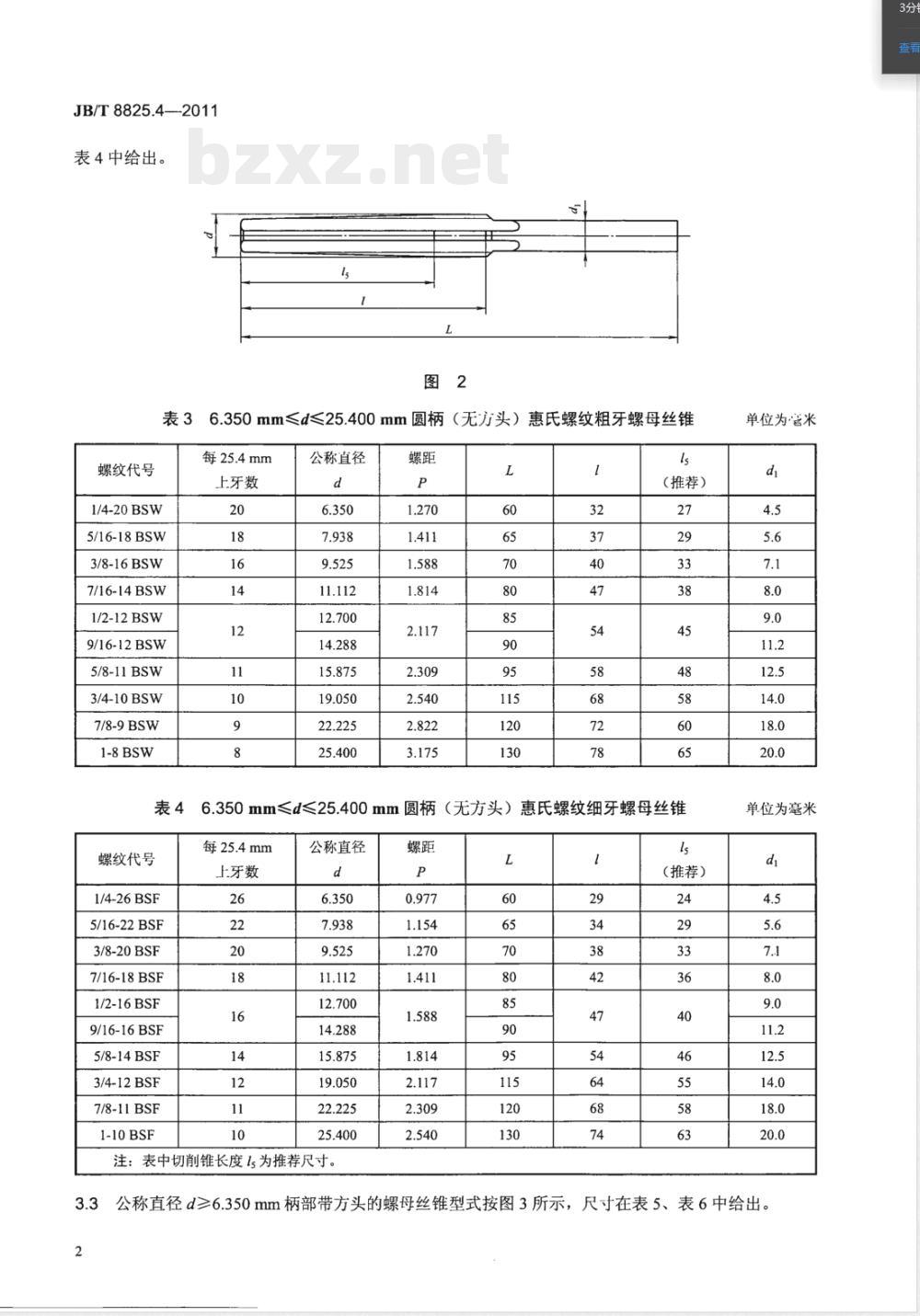

ICS25.100.50 J41 备案号：34843—2012 中华人民共和国机械行业标准 JB/T8825.4—2011 代替JB/T8825.4—1998 惠氏螺纹刀具 第4部分：螺母丝锥 Tool for Whitworth threads—Part 4: Nut taps 2011-12-20发布 2012-04-01实施 中华人民共和国工业和信息化部发布 前言 JB/T8825《惠氏螺纹刀具》分为7个部分： 第1部分：丝锥； 第2部分：丝锥螺纹公差； 第3部分：丝锥技术条件； 第4部分：螺母丝锥； 第5部分：圆板牙； 第6部分：搓丝板； 第7部分：滚丝轮。 本部分为JB/T8825的第4部分。 本部分代替JB/T8825.4—1998《惠氏螺纹螺母丝锥》。主要变化包括：标准名称调整为《惠氏螺纹刀具 第4部分：螺母丝锥》；引用标准改为规范性引用文件；统一表格尺寸参数；修订部分螺距数值及结构表达；左旋螺纹标注由L改为LH等编辑性修改。 本部分由中国机械工业联合会提出，由全国刀具标准化技术委员会（SAC/TC91）归口。 主要起草单位：成都成量工具集团有限公司、上海工具厂有限公司。 主要起草人：赵权、丁伟、俞毛弟。 1 范围 本部分规定惠氏螺纹螺母丝锥（以下简称螺母丝锥）的型式、尺寸及标记等基本要求。 适用于加工螺纹代号为1/8～2惠氏螺纹的螺母丝锥。 2 规范性引用文件 JB/T8825.2 惠氏螺纹刀具 第2部分：丝锥螺纹公差 JB/T8825.3 惠氏螺纹刀具 第3部分：丝锥技术条件 3 型式和尺寸 3.1 公称直径d<6.350mm的螺母丝锥型式如图1所示，尺寸见表1、表2。 表1 d<6.350mm惠氏螺纹粗牙螺母丝锥（节选） 螺纹代号：1/8-40BSW、3/16-24BSW等； 每25.4mm牙数：40、24等； 公称直径d：3.175、4.762mm； 螺距：0.635、1.058mm。 表2 d<6.350mm惠氏螺纹细牙螺母丝锥（节选） 公称直径d：4.762、5.556mm； 螺距P：0.794、0.907mm； L：50、55mm。 3.2 公称直径6.350mm≤d≤25.400mm圆柄（无方头）螺母丝锥型式如图2所示，尺寸见表3、表4。 表3 圆柄惠氏螺纹粗牙螺母丝锥（节选） 螺纹代号包括1/4-20BSW、5/16-18BSW、3/8-16BSW、7/16-14BSW、1/2-12BSW等。 表4 圆柄惠氏螺纹细牙螺母丝锥（内容不完整，原文截断） 螺纹代号开头包含1/4-26BSF、5/16-2…（后续缺失） 3.3 其余表格 表5 d≥6.350mm柄部带方头惠氏螺纹粗牙螺母丝锥； 表6 d≥6.350mm柄部带方头惠氏螺纹细牙螺母丝锥。 （原文未完整展开）
