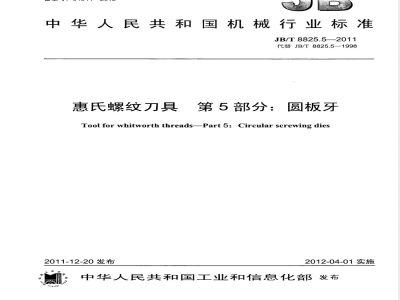

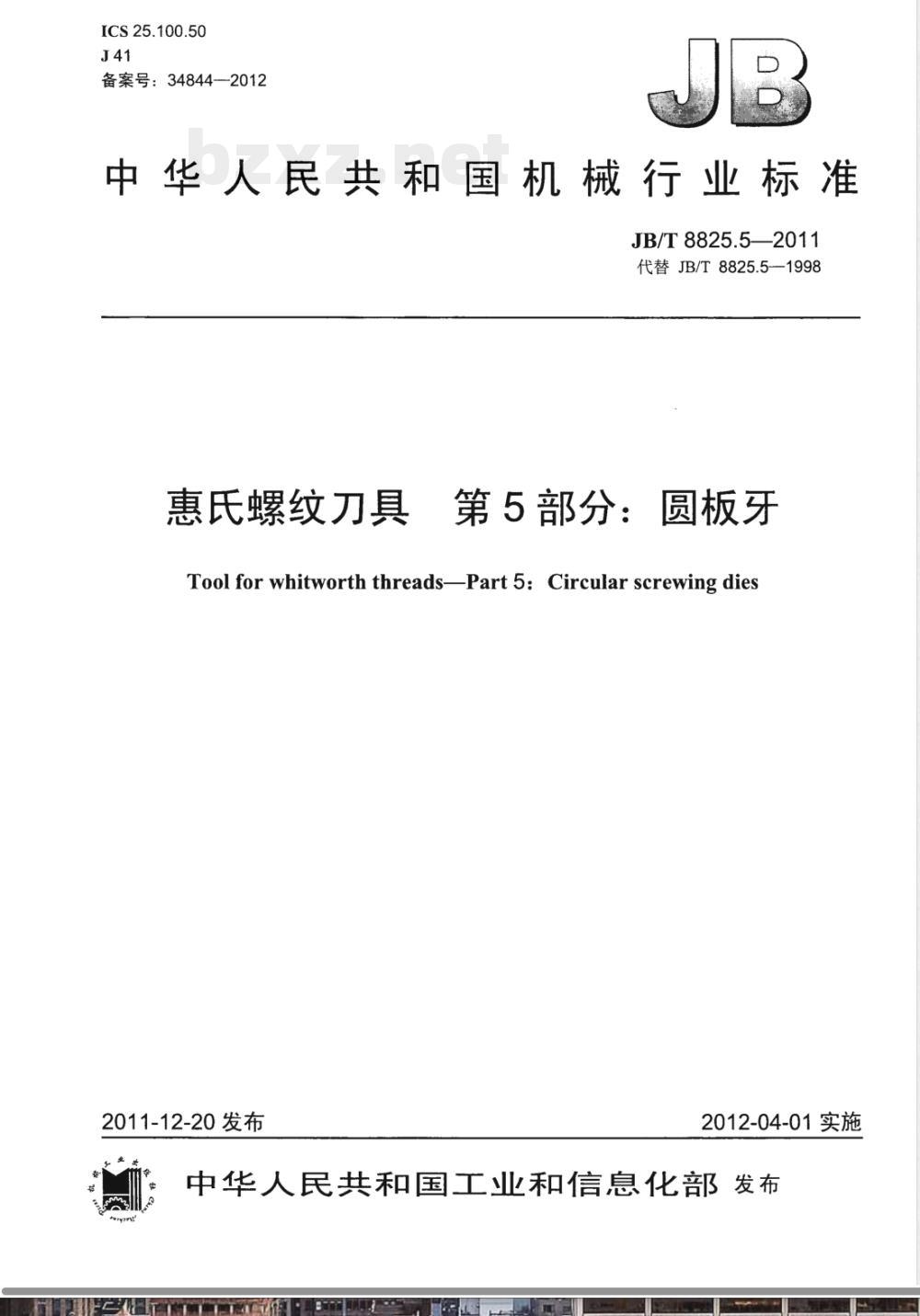

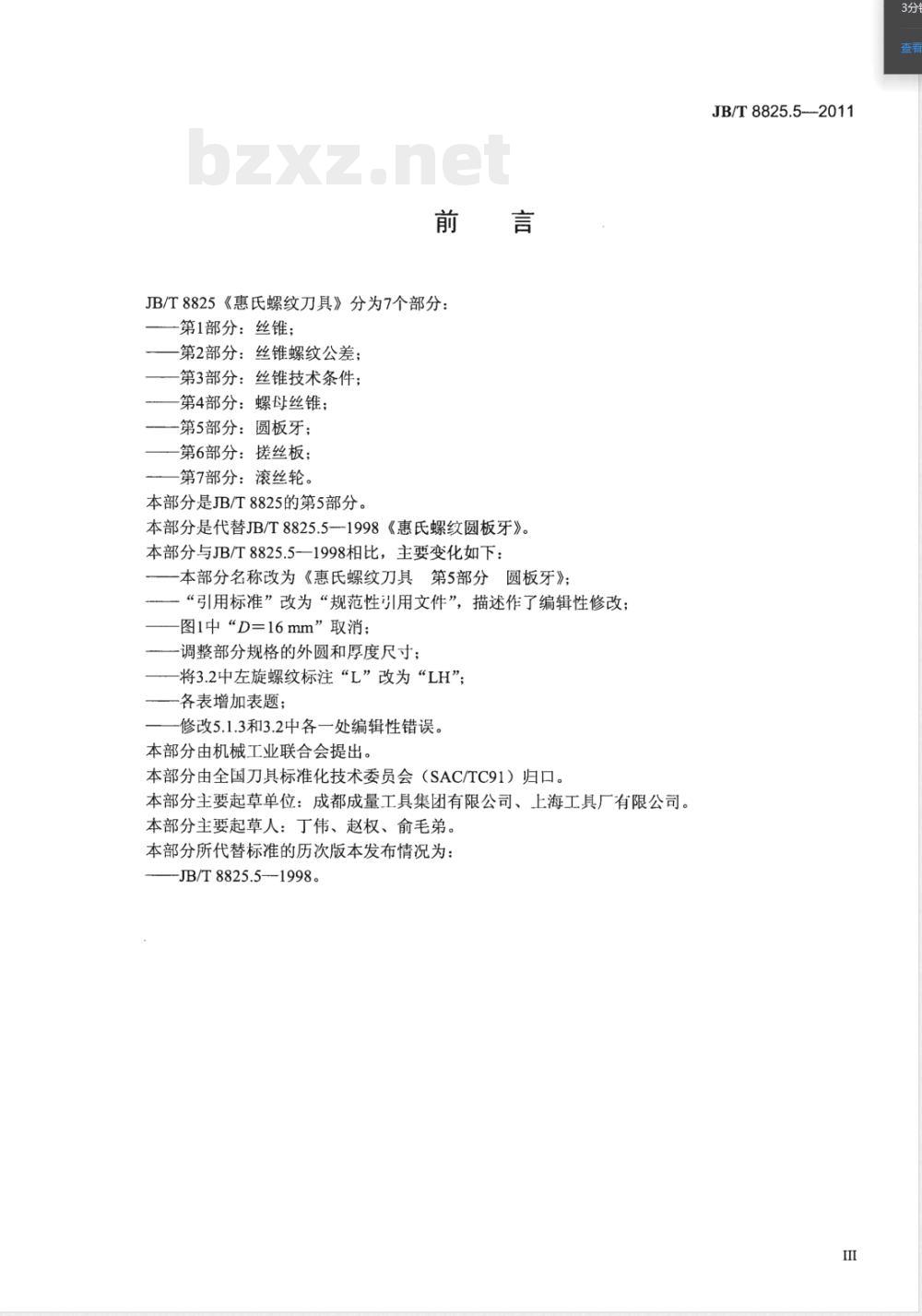

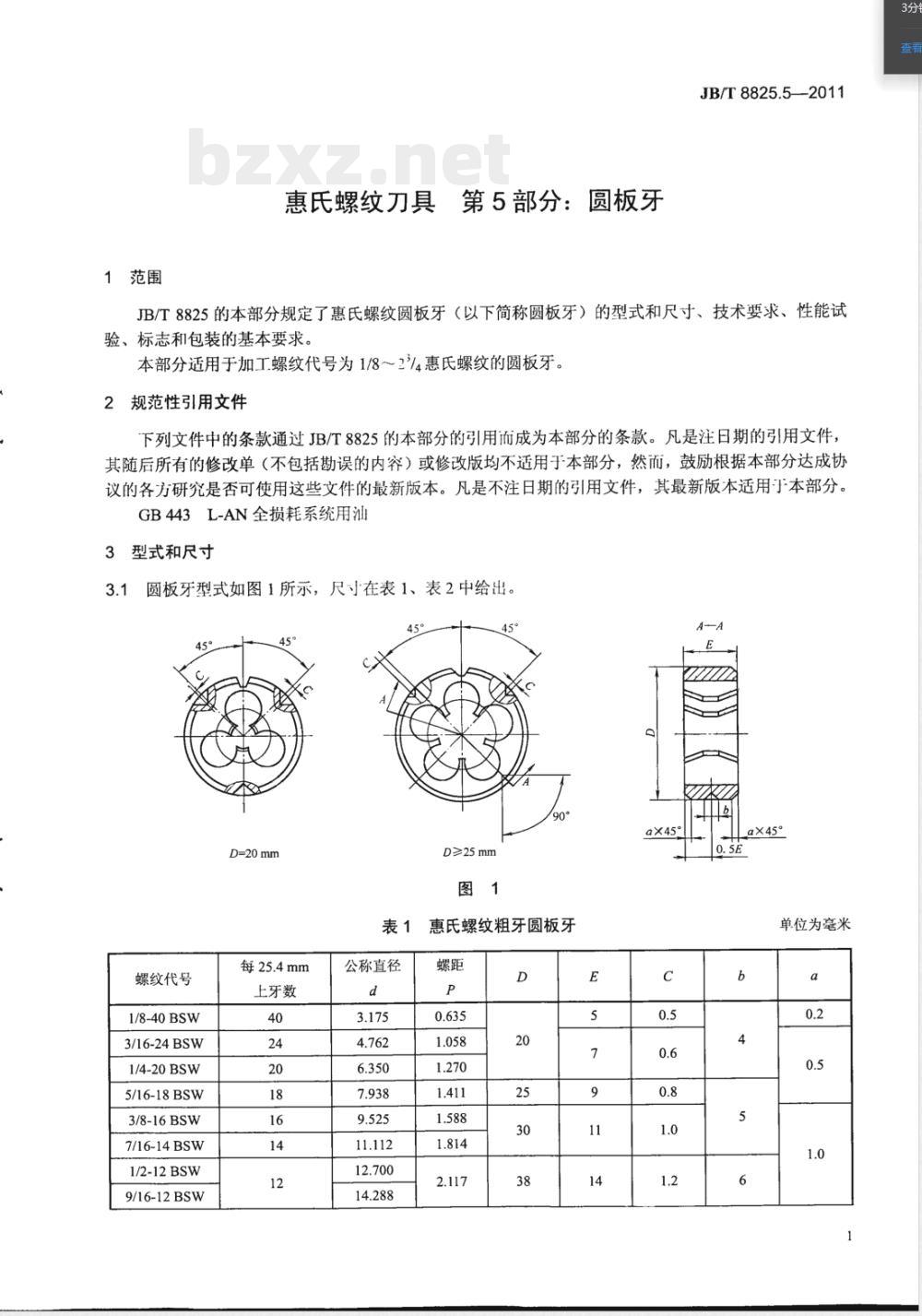

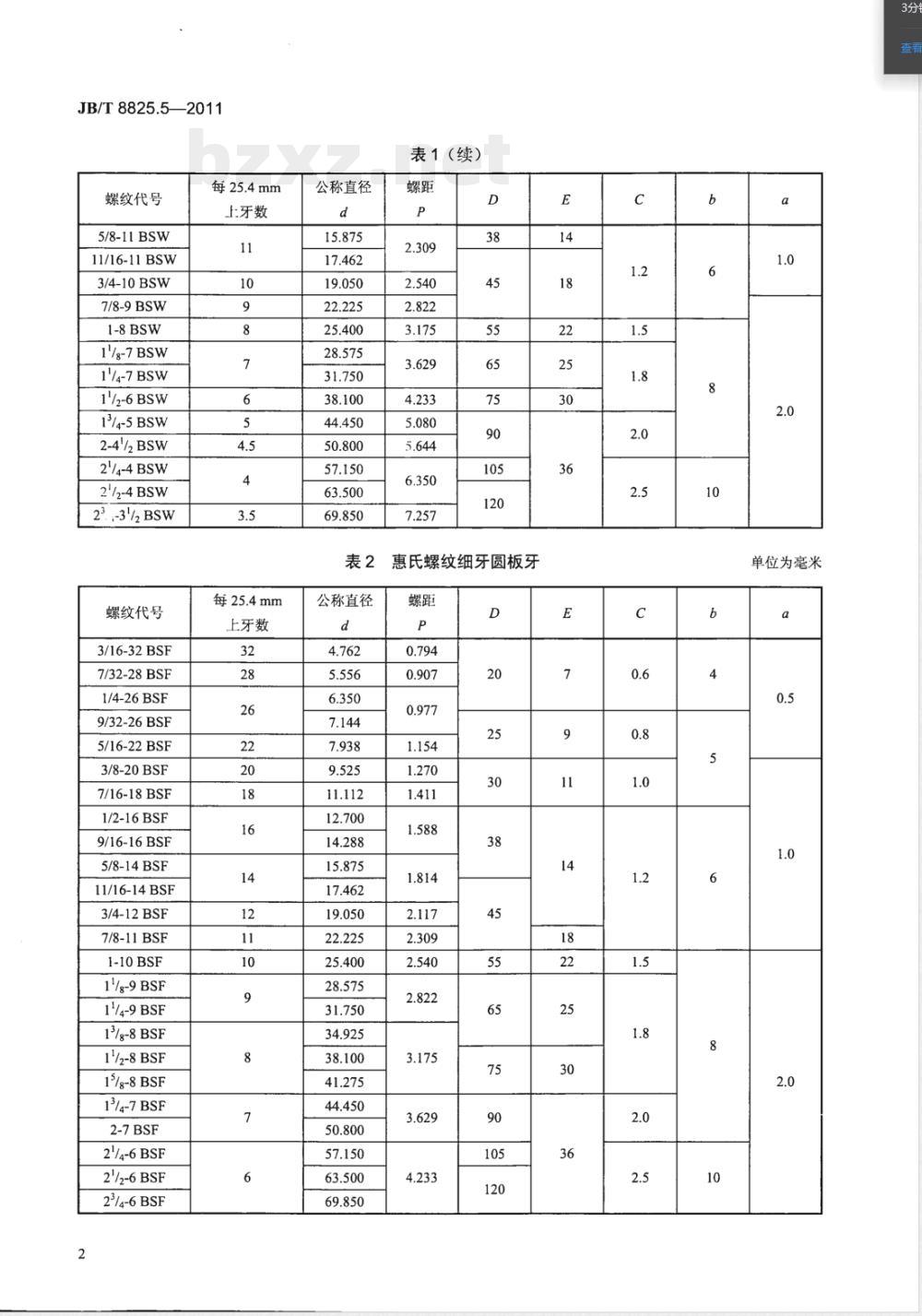

ICS 25.100.50 J41 备案号：34844—2012 中华人民共和国机械行业标准 JB/T 8825.5—2011 代替 JB/T 8825.5—1998 惠氏螺纹刀具 第5部分：圆板牙 Tool for Whitworth threads — Part 5: Circular screwing dies 2011-12-20 发布 2012-04-01 实施 中华人民共和国工业和信息化部发布 前言 JB/T 8825《惠氏螺纹刀具》分为7个部分： 第1部分：丝锥； 第2部分：丝锥螺纹公差； 第3部分：丝锥技术条件； 第4部分：螺母丝锥； 第5部分：圆板牙； 第6部分：搓丝板； 第7部分：滚丝轮。 本部分为JB/T 8825的第5部分。 本部分代替 JB/T 8825.5—1998《惠氏螺纹圆板牙》。与1998版相比主要变化如下： — 标准名称修改为《惠氏螺纹刀具 第5部分：圆板牙》； — “引用标准”改为“规范性引用文件”，并作编辑性调整； — 图1中取消 D=16mm； — 调整部分规格外圆与厚度尺寸； — 左旋螺纹标记由“L”改为“LH”； — 各表增加表题； — 修正部分编辑性错误。 本部分由机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 本部分主要起草单位：成都成量工具集团有限公司、上海工具厂有限公司。 本部分主要起草人：丁伟、赵权、俞毛弟。 本部分历次版本：JB/T 8825.5—1998。 1 范围 本部分规定了惠氏螺纹圆板牙（以下简称圆板牙）的型式与尺寸、技术要求、性能试验、标志和包装等基本要求。 本部分适用于加工螺纹代号为1/8～2/4的惠氏螺纹圆板牙。 2 规范性引用文件 GB 443 L-AN 全损耗系统用油 3 型式和尺寸 3.1 圆板牙型式如图1所示，尺寸见表1、表2。 圆板牙结构包含外圆、厚度及螺纹加工区域等。 表1 惠氏螺纹粗牙圆板牙（单位：mm） 包括螺纹代号、公称直径d、螺距P、外径D、E、C及倒角ax45°等参数，如1/8-40BSW、1/4-20BSW等规格。 表2 惠氏螺纹细牙圆板牙 列出不同细牙螺纹代号及对应尺寸参数。 表3 圆板牙的位置公差 规定圆板牙各关键部位的位置精度要求。 表4 圆板牙表面粗糙度上限值 规定加工表面粗糙度控制指标。 表5 切削规范 规定不同规格圆板牙的切削加工参数。 4 技术要求 4.1 尺寸要求 圆板牙应符合表1、表2规定的尺寸要求。 4.2 材料和硬度 圆板牙应选用符合规定的材料制造，并满足规定硬度要求。 4.3 外观和表面粗糙度 圆板牙表面应无裂纹、锈蚀及明显缺陷，表面粗糙度应符合表4规定。 5 性能试验 5.1 试验条件 试验应在规定加工条件下进行。 5.2 试验结果评定 圆板牙加工性能应满足规定切削要求，结果按标准方法评定。 6 标志和包装 6.1 标志 产品应标明规格、型号及相关标识。 6.2 包装 包装应保证运输过程中产品不受损坏。
