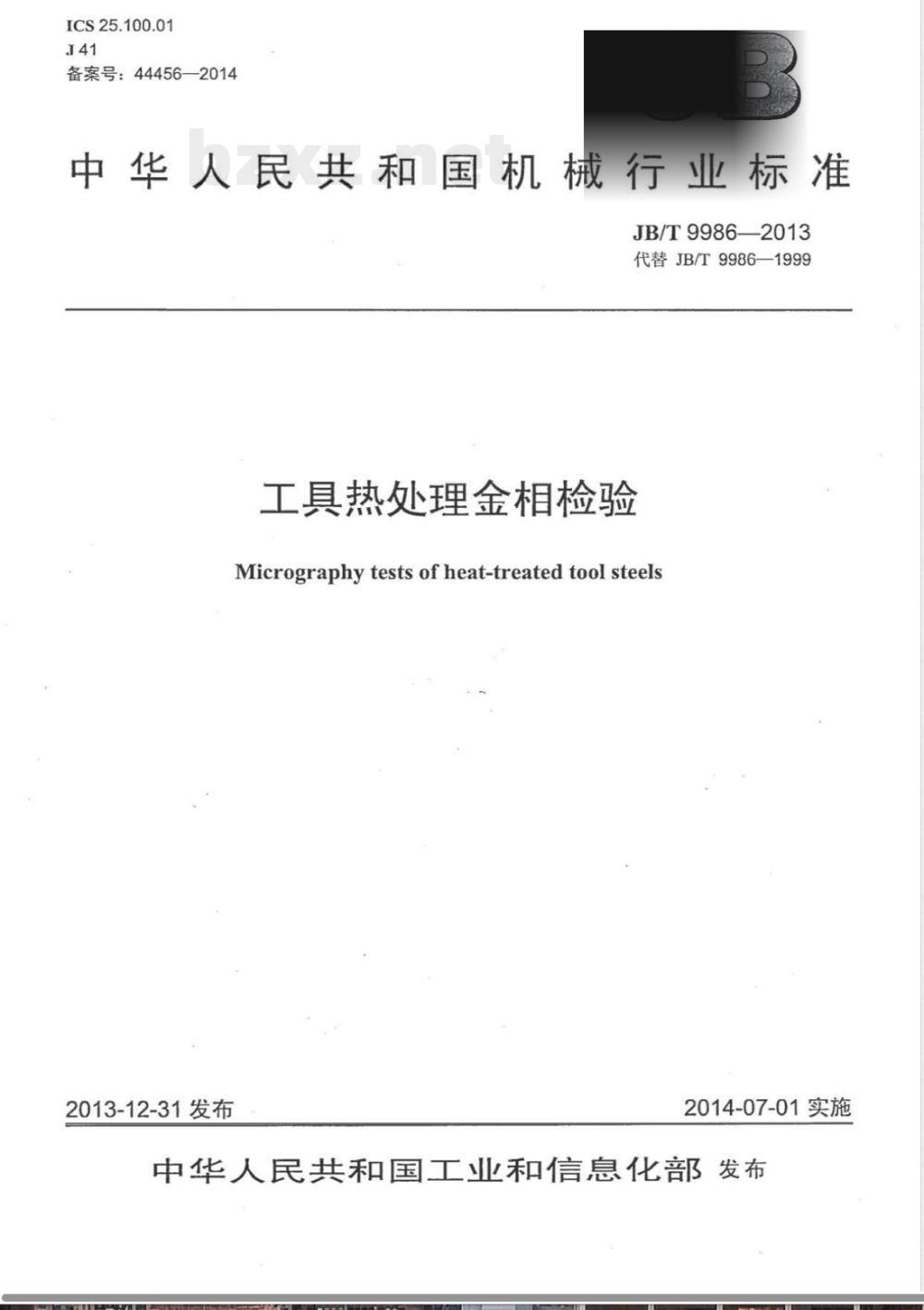

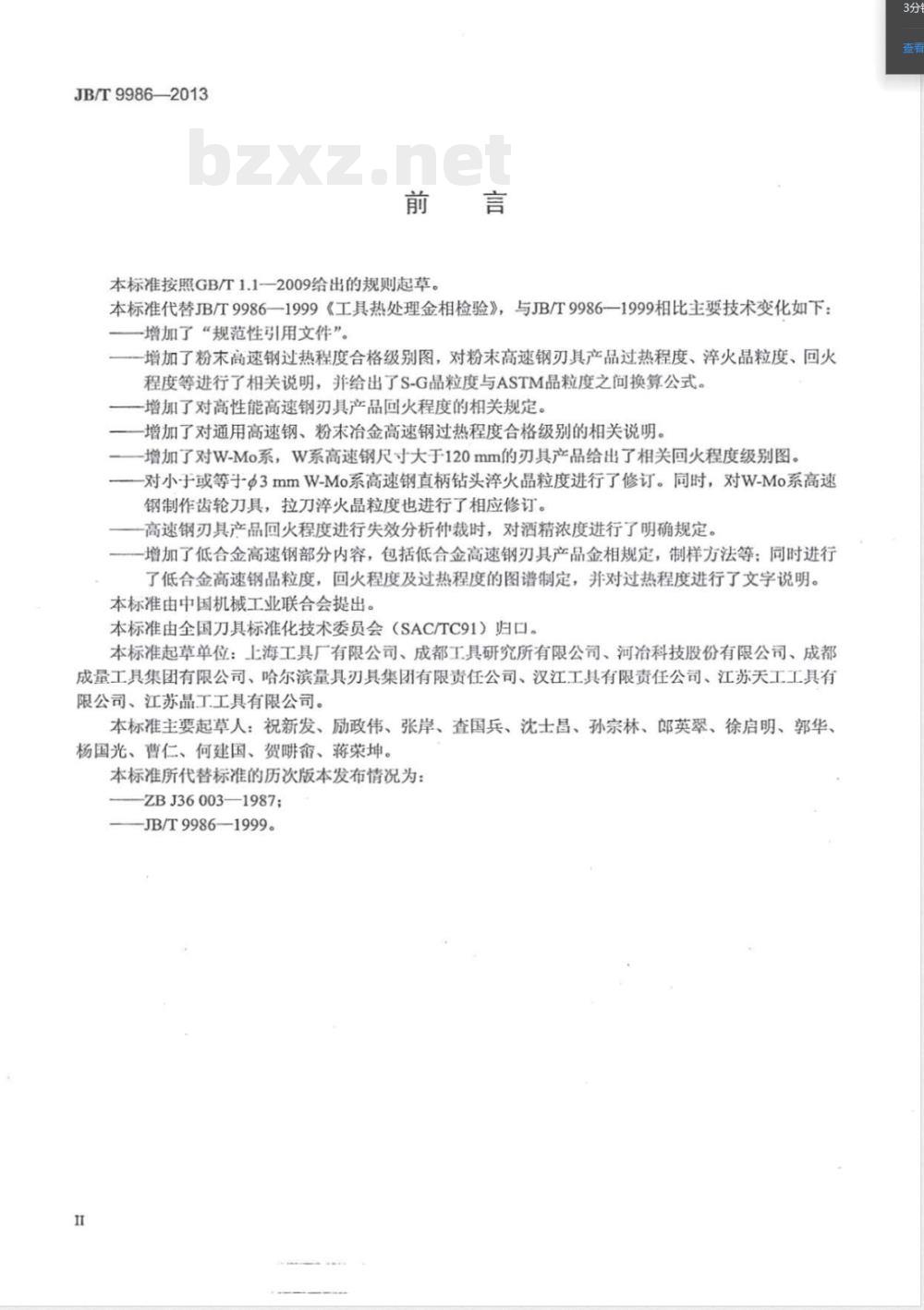

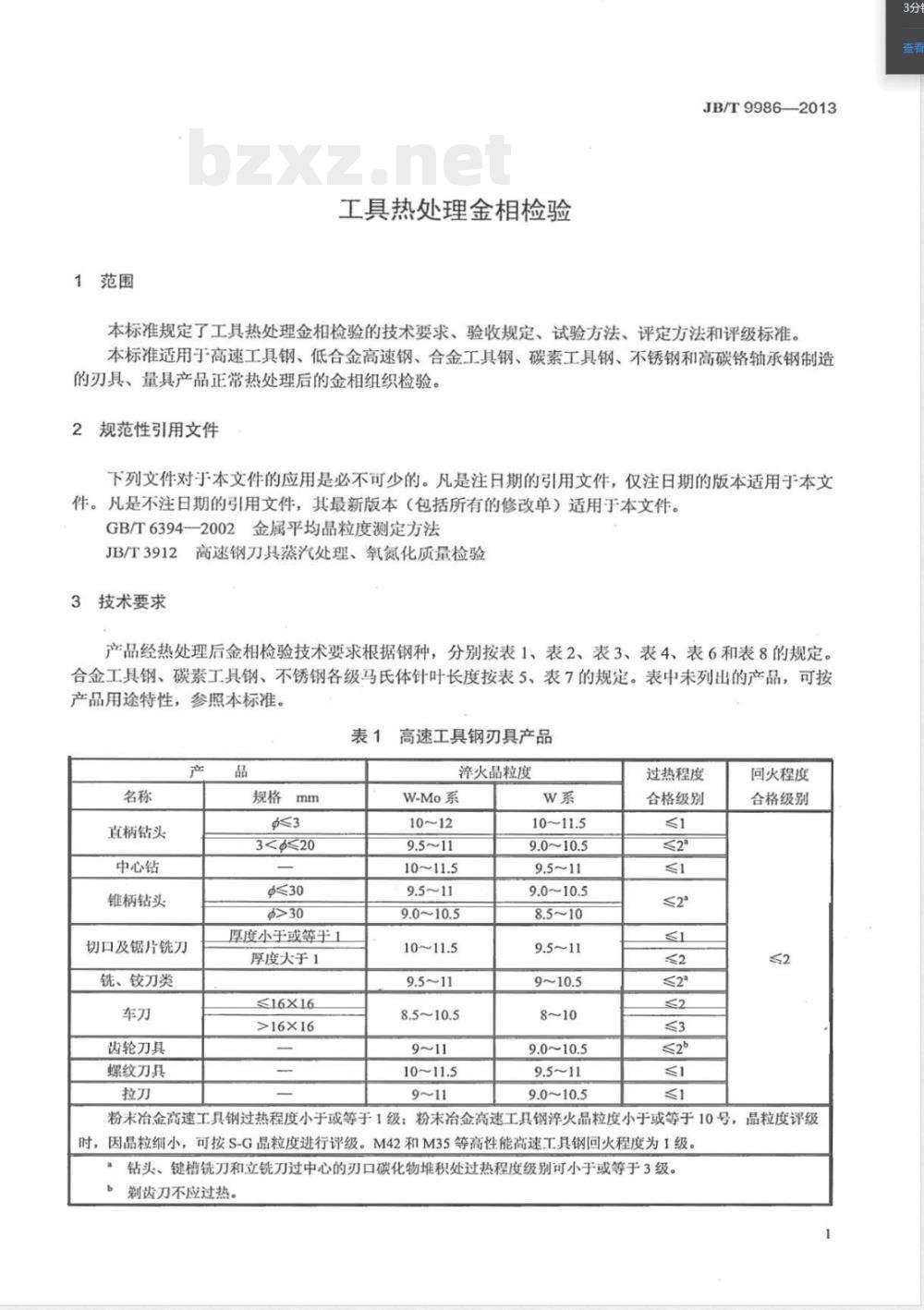

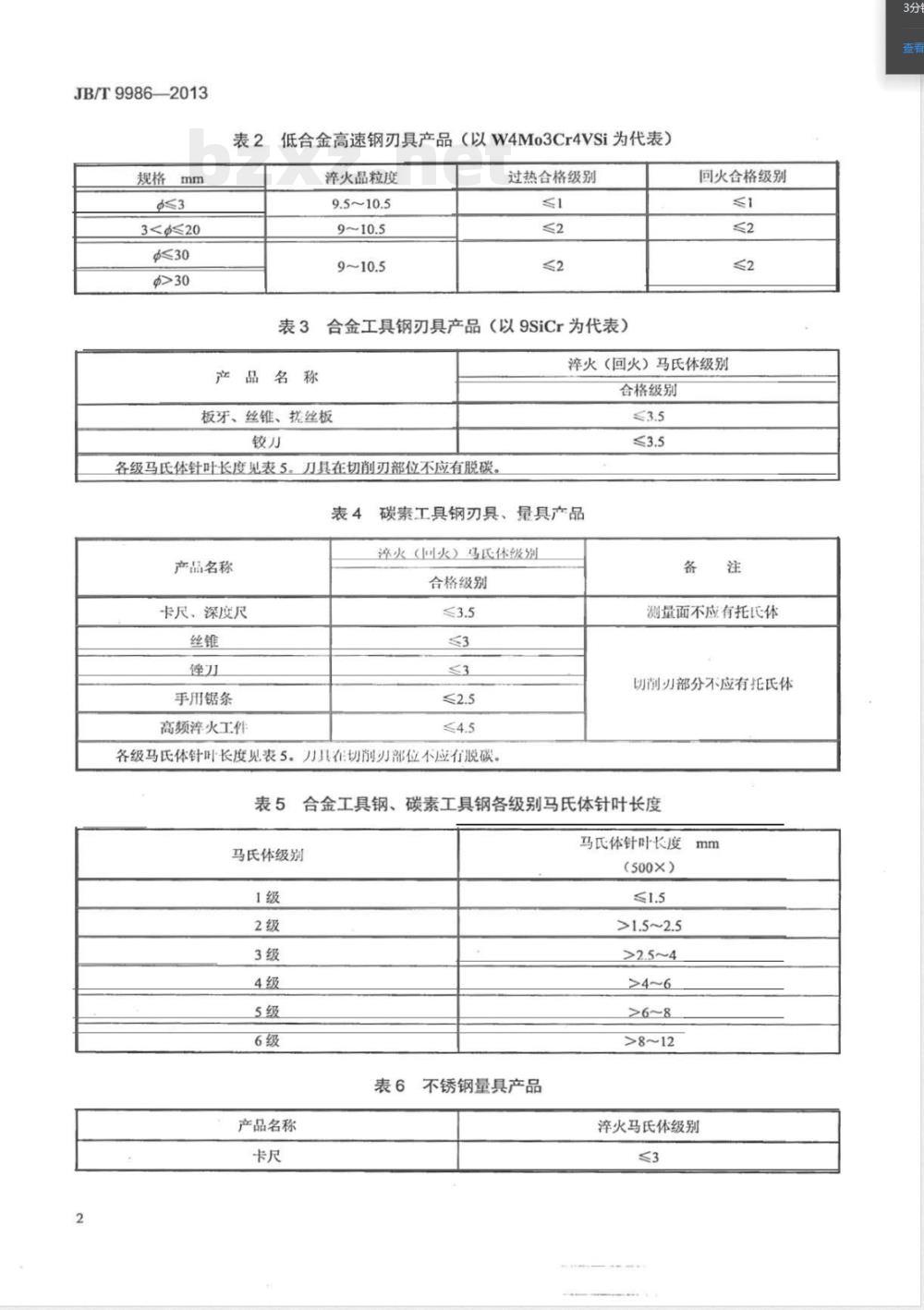

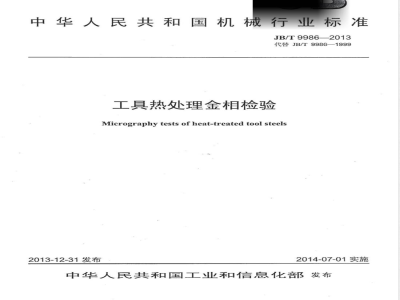

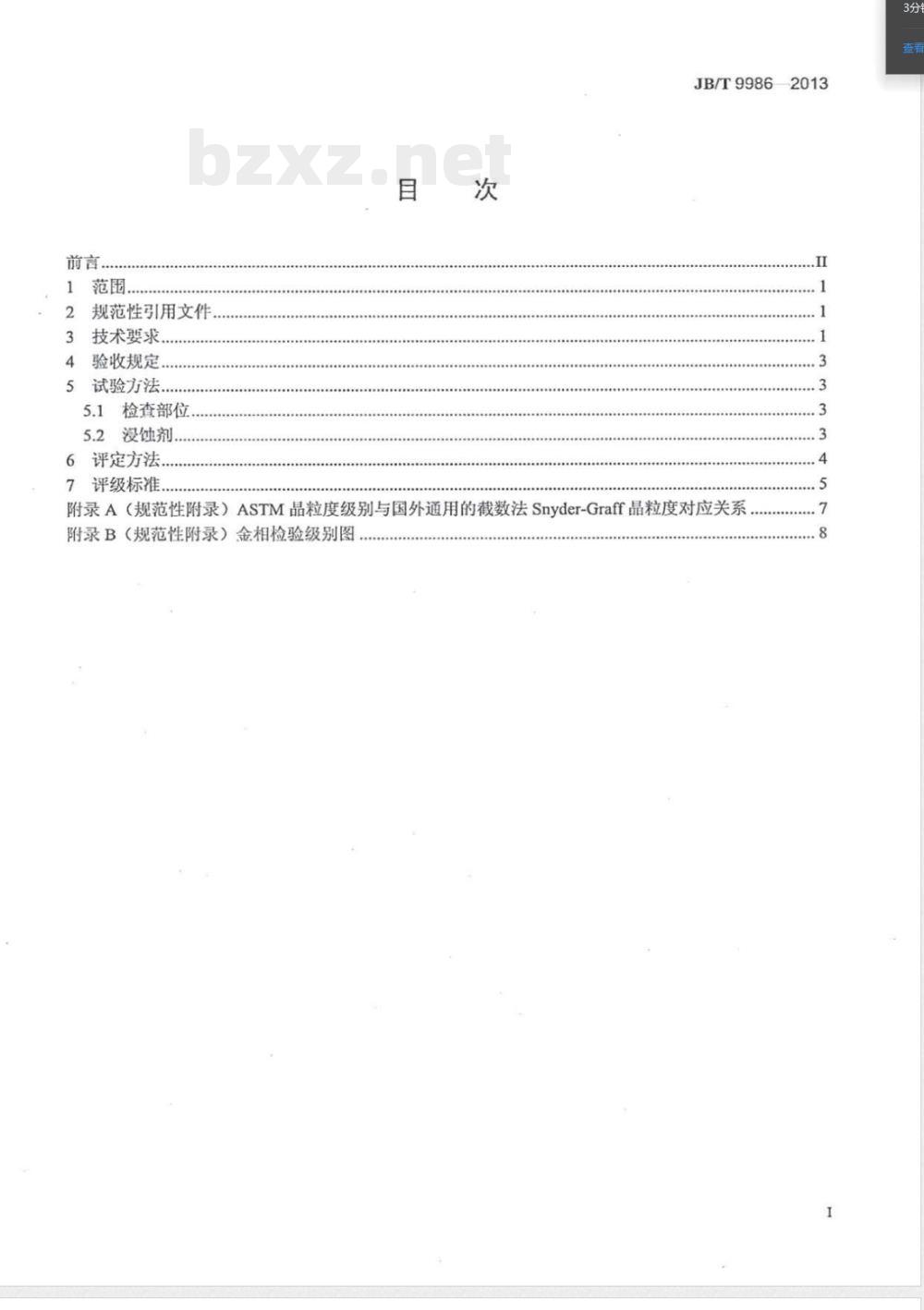

ICS 25.100.01 J41 备案号：44456—2014 中华人民共和国机械行业标准 JB/T 9986—2013 代替 JB/T 9986—1999 工具热处理金相检验 Micrography tests of heat-treated tool steels 2013-12-31发布 2014-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准代替JB/T 9986—1999《工具热处理金相检验》。与JB/T 9986—1999相比，主要技术变化包括：增加规范性引用文件；增加粉末高速钢过热程度合格级别图及相关说明；增加高性能高速钢刃具产品回火程度规定；增加通用高速钢与粉末冶金高速钢过热程度说明；修订部分高速钢刃具产品淬火晶粒度及回火程度要求；明确失效分析仲裁时酒精浓度规定；增加低合金高速钢相关内容及制样方法，并补充图谱与文字说明。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC 91）归口。本标准起草单位包括上海工具厂有限公司、成都工具研究所有限公司等。本标准主要起草人包括祝新发、励政伟等。本标准所代替标准历次版本为ZBJ 36003—1987、JB/T 9986—1999。 1 范围 本标准规定了工具热处理金相检验的技术要求、验收规定、试验方法、评定方法和评级标准。本标准适用于高速工具钢、低合金高速钢、合金工具钢、碳素工具钢、不锈钢和高碳铬轴承钢制造的刃具及量具产品正常热处理后的金相组织检验。 2 规范性引用文件 GB/T 6394—2002 金属平均晶粒度测定方法 JB/T 3912 高速钢刀具蒸汽处理、氧氮化质量检验技术要求 3 技术要求 产品经热处理后金相检验技术要求根据钢种分别按表1、表2、表3、表4、表6和表8规定。合金工具钢、碳素工具钢、不锈钢的马氏体针叶长度按表5、表7规定。未列出的产品可按用途参照本标准执行。 表1 高速工具钢刃具产品 产品包括直柄钻头、中心钻、锥柄钻头、切口及锯片铣刀、铣刀、铰刀、齿轮刀具、螺纹刀具、拉刀等。 不同规格对应淬火晶粒度要求如下： W-Mo系与W系高速钢晶粒度范围约为8～12级（随规格变化）。 过热程度合格级别按产品类型分级，一般要求≤2级或按表规定执行。 回火程度合格级别一般≤2级，高性能高速工具钢（如M42、M35）回火程度为1级。 粉末冶金高速工具钢要求过热程度≤1级，淬火晶粒度≤10级。晶粒细小时可按S-G晶粒度评级。 钻头、键槽铣刀及立铣刀在刃口碳化物堆积处允许过热程度等级可放宽至≤3级。
