本标准规定了直齿锥齿轮精刨刀的型式和尺寸。刨刀的型式和尺寸分为四种：
Ⅰ型（27×40）；Ⅱ型（33×75）；Ⅲ型（43×100）；Ⅳ型（60×125，75×125）。
本标准适用于模数为0.3mm～20mm，基准齿形角为20°的刨刀。
标准图片预览
标准内容
ICS25.100.25
备案号：34847-2012

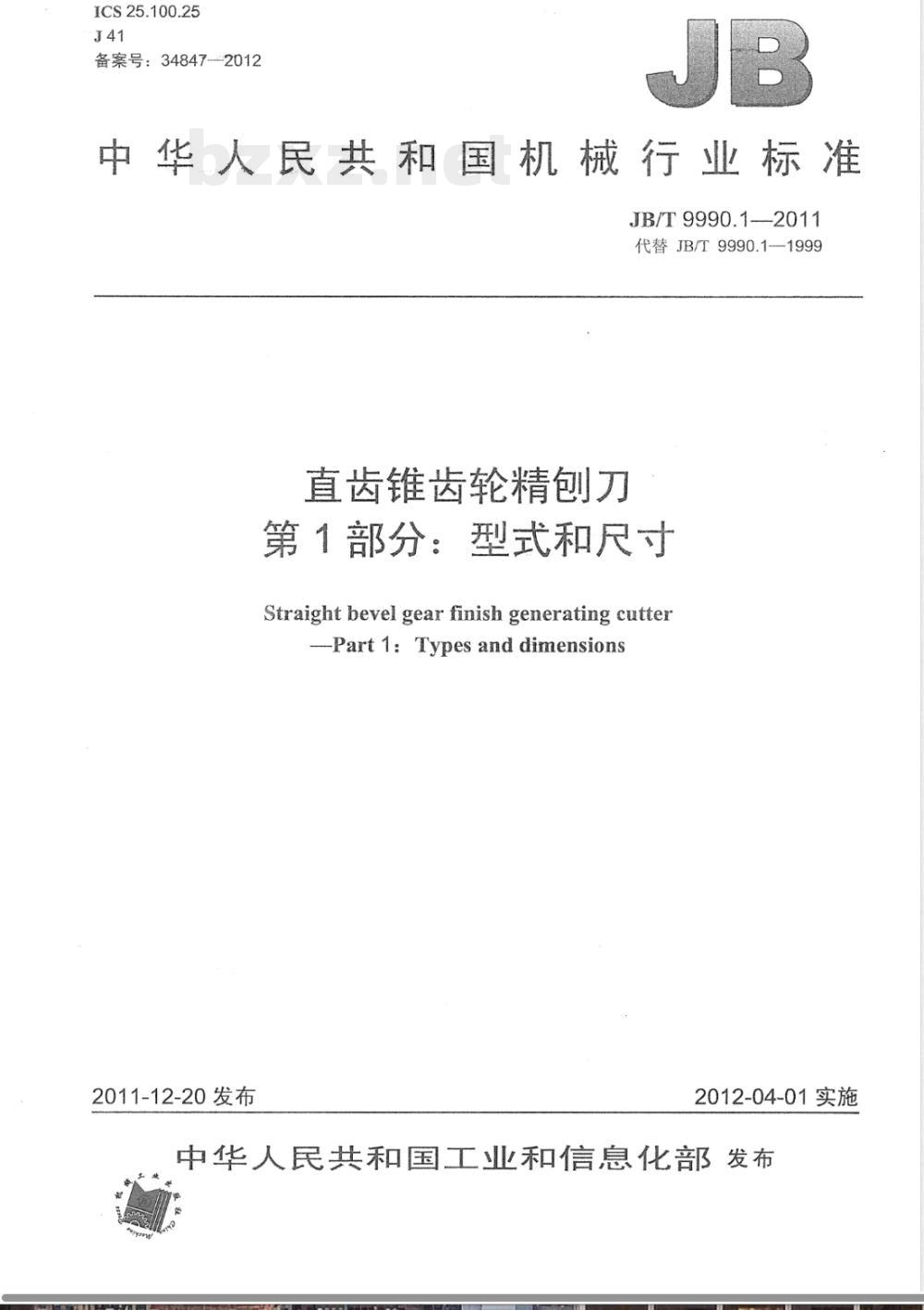

中华人民共和国机械行业标准
JB/T9990.1--2011
代替JB/T9990.1-1999
直齿锥齿轮精包刨刀
第1部分：型式和尺寸
Straight bevel gear finish generating cutter-Part1:Types and dimensions
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布前言。
型式和尺寸，
标记示例.
JB/T 9990.1-—2011

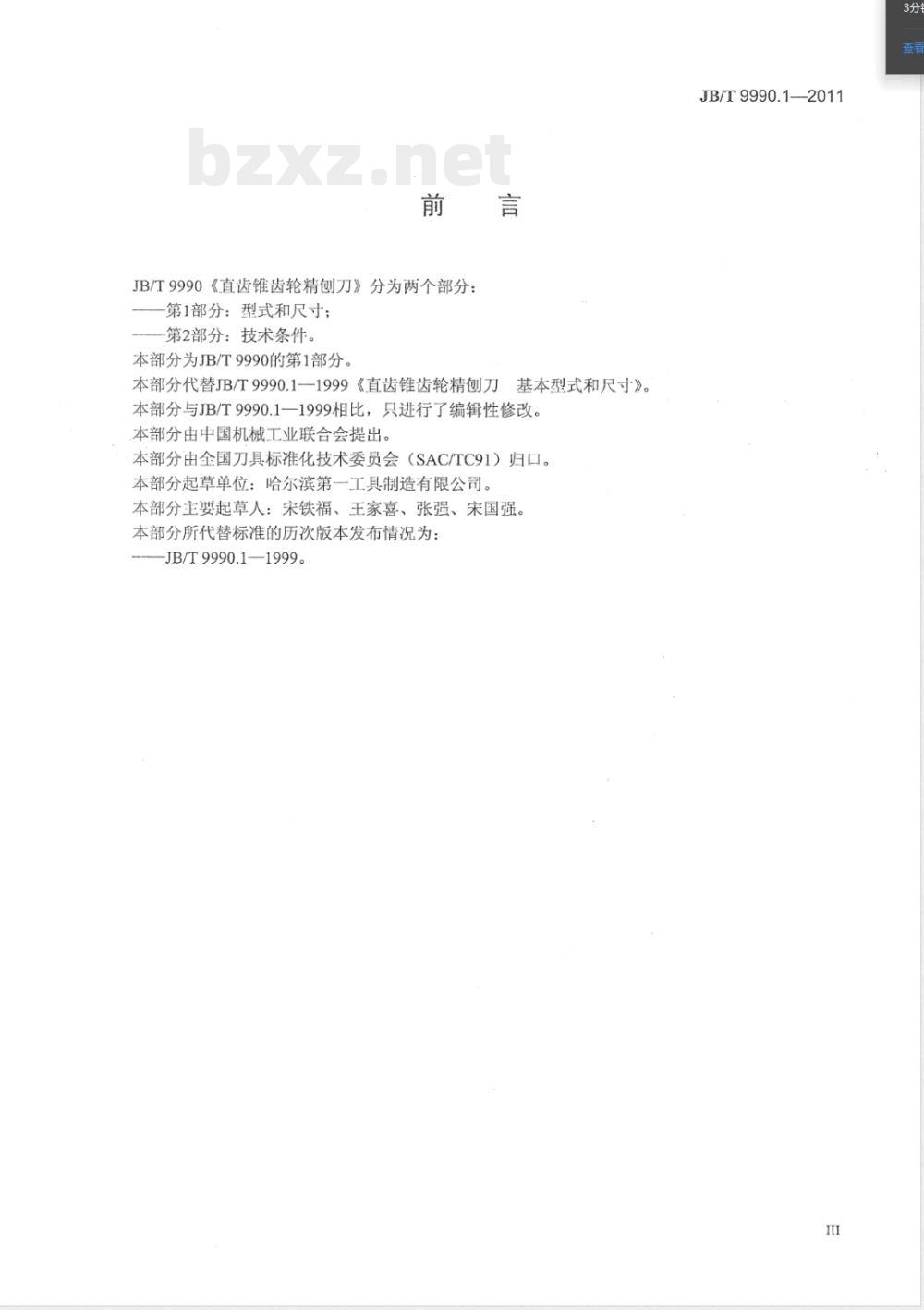

JB/T9990《直齿锥齿轮精刨刀》分为两个部分：第1部分：型式和尺寸；
第2部分：技术条件。
本部分为JB/T9990的第1部分。
本部分代替JB/T9990.1-1999《直齿锥齿轮精刨刀基本型式和尺寸》。本部分与JB/T9990.1-1999相比，只进行了编辑性修改。本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会（SAC/TC91）归口。本部分起草单位：哈尔滨第一工具制造有限公司。本部分主要起草人：宋铁福、王家喜、张强、宋国强。本部分所代替标准的历次版本发布情况为：JB/T9990.1—1999。
JB/T9990.1—2011
1范围
JB/T9990.1-2011
第1部分：型式和尺寸
直齿锥齿轮精包刀
JB/T9990的本部分规定了直齿锥齿轮精刨刀（以下简称刨刀）的型式和尺寸。创刀的型式和尺寸分为四种：I型（27×40）；Ⅱ型（33×75）；I型（43×100）；IV型（60×125，75×125）。本部分适用于模数为0.3mm～20mm，基准齿形角为20°的刨刀。2型式和尺寸

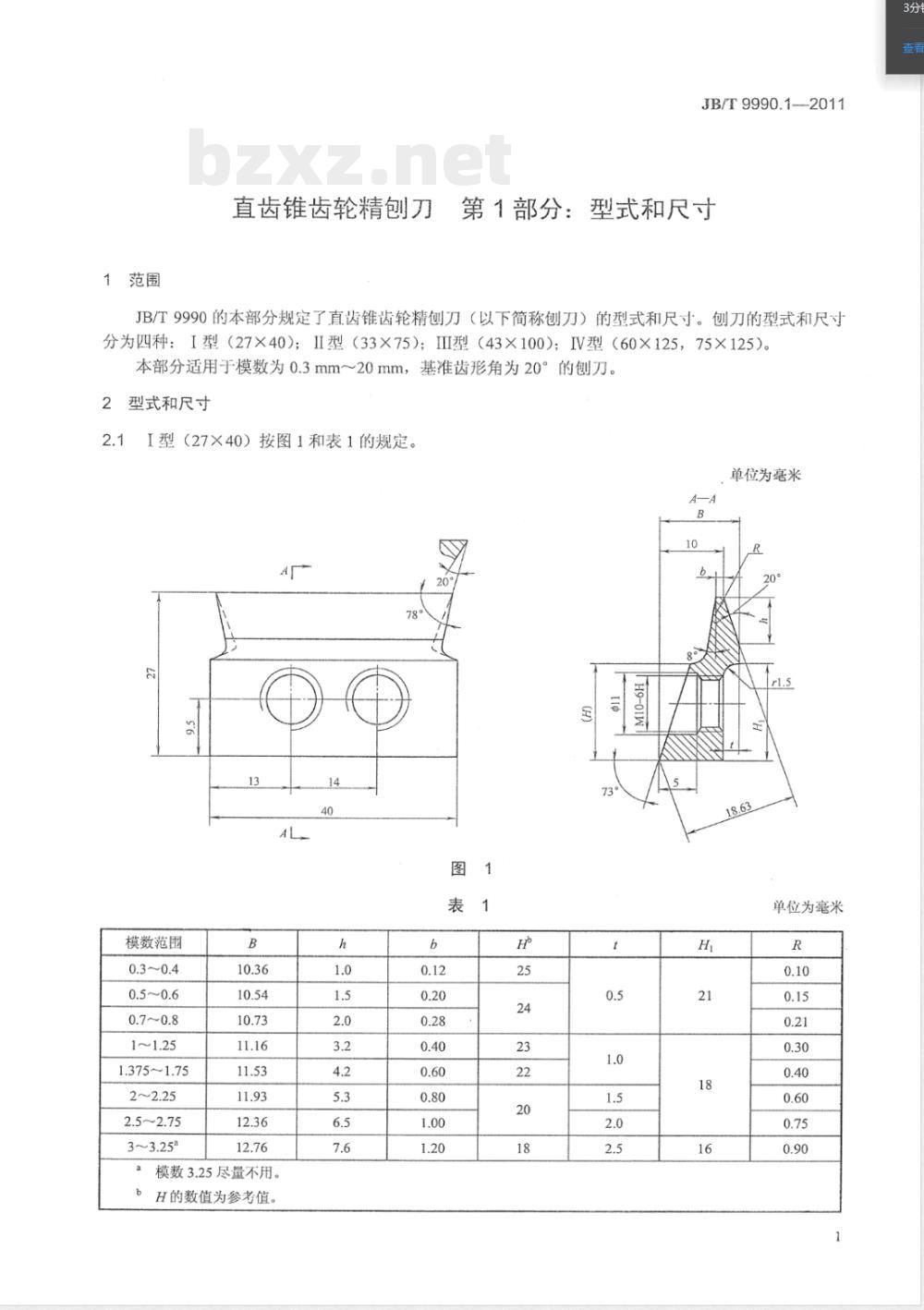

I型（27×40）按图1和表1的规定。2.1
单位为毫米
模数范围
1.375~1.75
模数3.25尽量不用。
H的数值为参考值。
单位为毫米
JB/T9990.1—2011

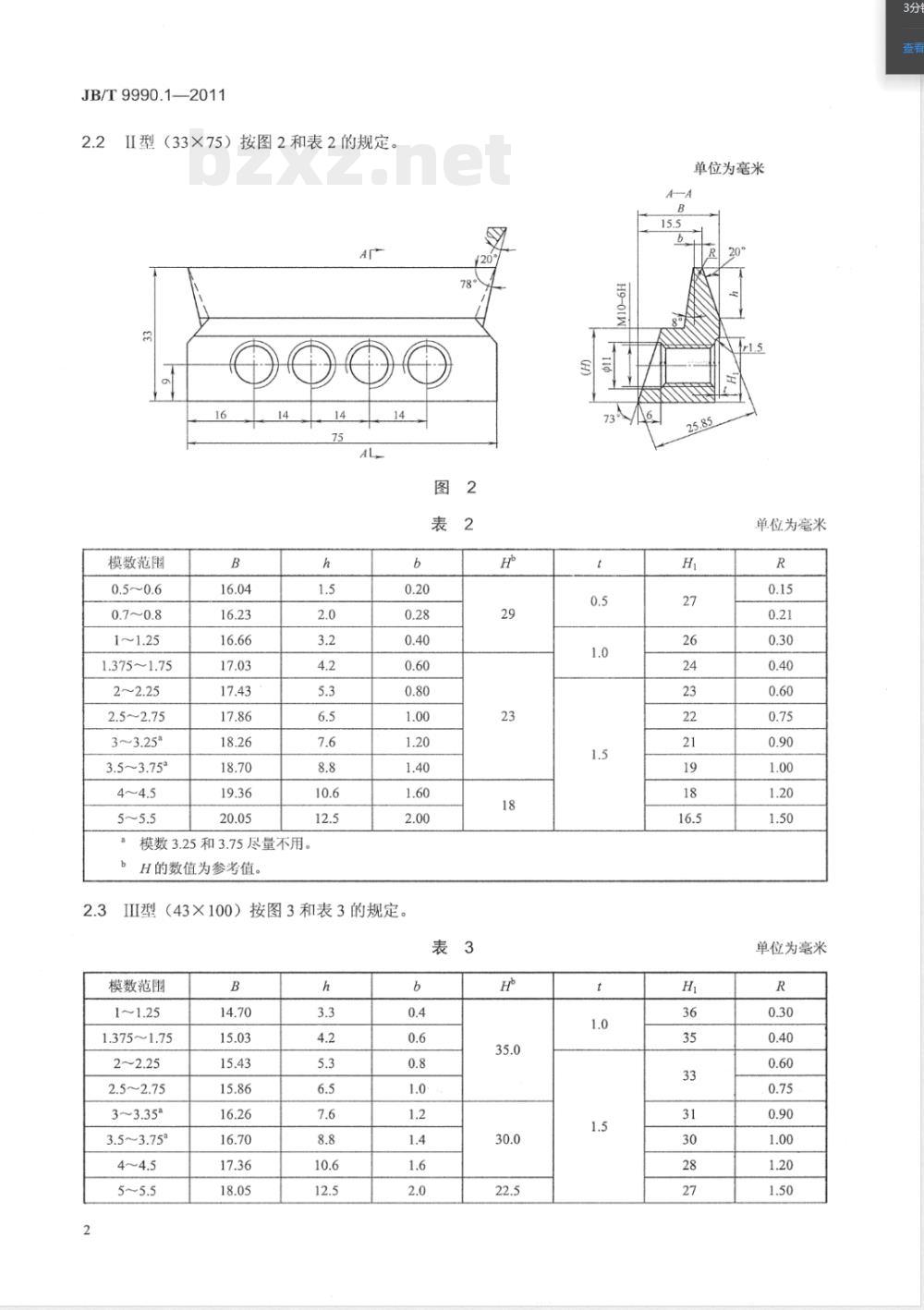

II型（33×75）按图2和表2的规定。Ar
模数范围
0.5～0.6
1.375~1.75
3～3.25*
3.5~3.75a
模数3.25和3.75尽量不用。
H的数值为参考值。
III型（43×100）按图3和表3的规定。表3
模数范围
1.375~1.75
3.5～3.75
单位为毫米wwW.bzxz.Net
单位为毫米
单位为毫米
模数范围
模数3.25和3.75尽量不用。
H的数值为参考值。
表3（续）
2.4IV型（60×125，75×125）按图4和表4的规定。A
JB/T9990.1-2011
单位为毫米
单位为毫米
JB/T9990.1--2011
模数范围
3.5~3.75a
模数3.25和3.75尽量不用。
H的数值为参考值
3标记示例
模数m=4mm~4.5mm的IⅢI型直齿锥齿轮精刨刀的标记为：创刀m4~4.5IIJB/T9990.1--20114
