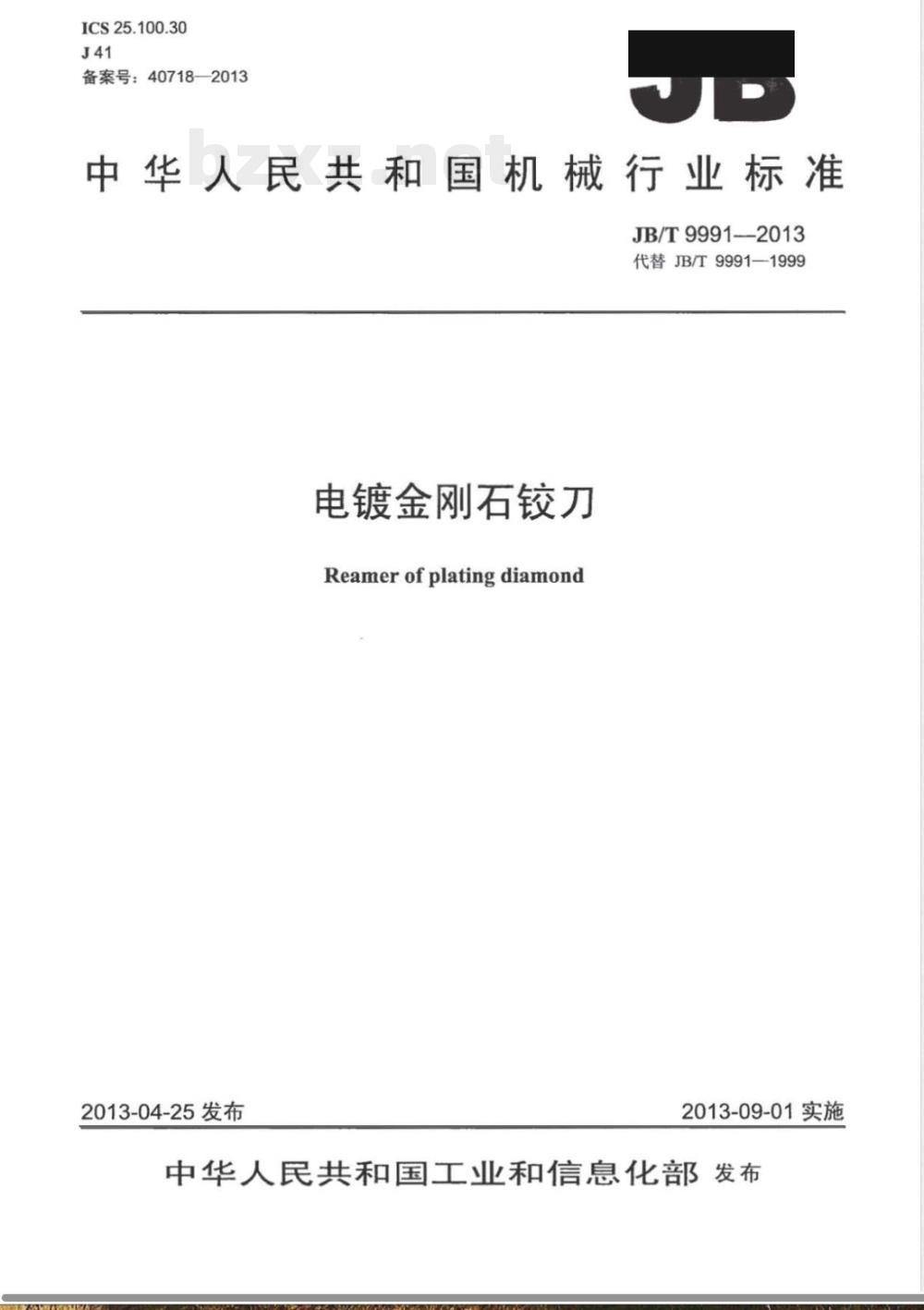

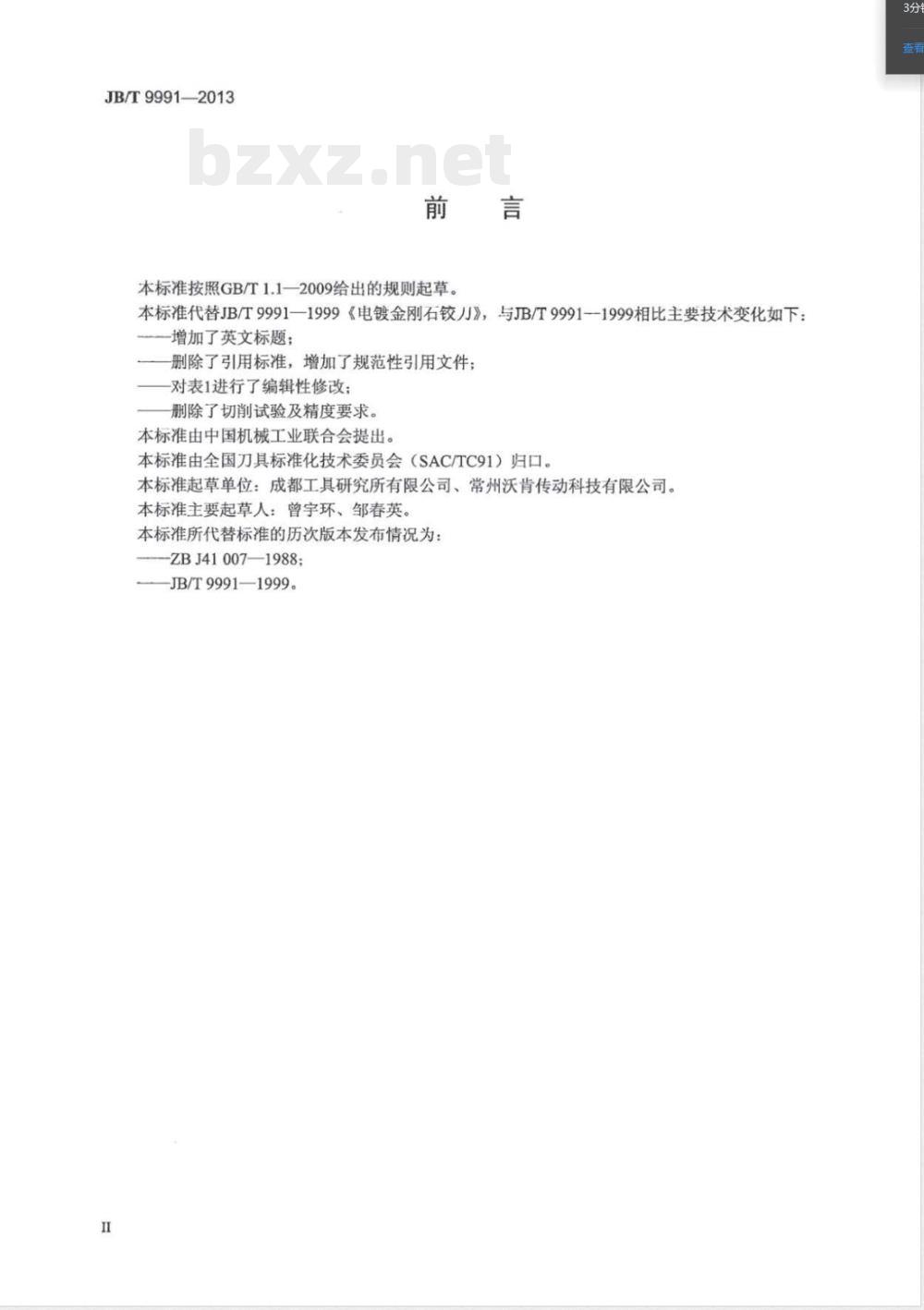

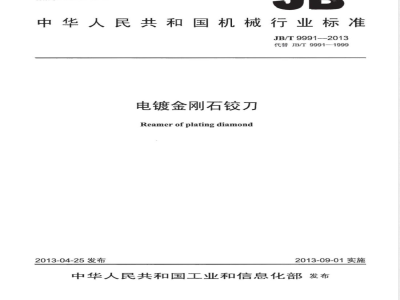

ICS 25.100.30 J41 备案号：40718—2013 中华人民共和国机械行业标准 JB/T 9991—2013 代替 JB/T 9991—1999 电镀金刚石铰刀 Reamer of plating diamond 2013-04-25发布 2013-09-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 JB/T 9991—1999《电镀金刚石铰刀》，与 JB/T 9991—1999 相比主要技术变化如下： —增加了英文标题； —删除了引用标准，增加了规范性引用文件； —对表1进行了编辑性修改； —删除了切削试验及精度要求。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：成都工具研究所有限公司、常州沃肯传动科技有限公司。 本标准主要起草人：曾宇环、邹春英。 本标准所代替标准的历次版本发布情况为：ZBJ 41007—1988；JB/T 9991—1999。 1 范围 本标准规定了电镀金刚石铰刀的型式和尺寸、技术要求等基本要求。 本标准适用于精度等级为1级～4级、铸铁精密通孔加工用电镀金刚石铰刀。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 6409.2 超硬磨料制品 金刚石或立方氮化硼磨具形状和尺寸 3 型式和尺寸 3.1 电镀金刚石铰刀的型式如图1所示，尺寸见表1。 型式代号含义： JG——固定式； JK——可调式； A型——直槽； B型——螺旋槽。 精度等级分为： 1级——粗铰刀； 2级——半精铰刀； 3级——精铰刀； 4级——超精铰刀。 3.2 标记示例： 固定式，d=16mm，A型，粗铰刀，被加工孔长100mm的电镀金刚石铰刀标记为： 电镀金刚石铰刀 JG-A1-16-100 JB/T 9991—2013 图1 JG-A型结构示意（略） 表1 型式与尺寸（整理） 铰刀直径d范围：6；>8~10；>10~12；>12~14；>14~18；>18~22；>22~26；>26~30 被加工孔长范围：<50；<70；≤50；<70；≤50；≤100；<150；<50；<100；<150；<200；<250等不同组合 对应型式：JG-A、JG-B、JK-A、JK-B 不同结构参数（部分）： JG-A(B)长度约：15、30、40、55、70、90、100、120、150、200、250等 JK-A/JK-B对应不同孔长与尺寸配置（随直径与孔长变化） （注：原表为多列组合结构，已按可读形式整理表达） 4 技术要求 4.1 材料及硬度 （原文未详细展开，按标准规定执行相关材料与硬度要求） 4.2 精度要求 按1级～4级精度等级分别满足粗铰、半精铰、精铰及超精铰加工要求。 4.3 其他要求 应符合本标准及相关引用标准对超硬磨料工具的通用技术要求。 5 标志和包装 5.1 标志 产品应标明型号、规格及本标准编号。 5.2 包装 产品包装应保证运输与存储过程中不影响使用性能。
