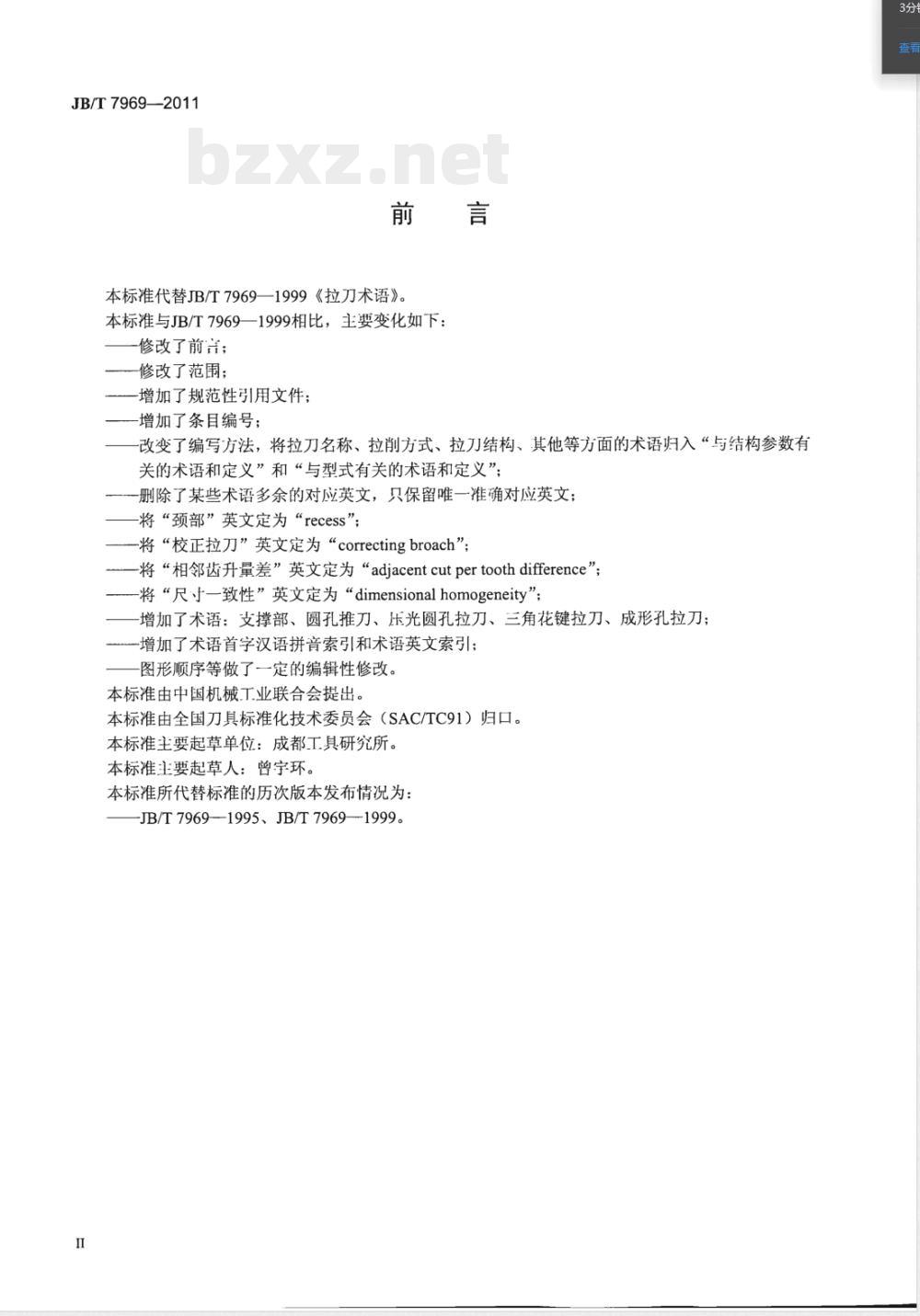

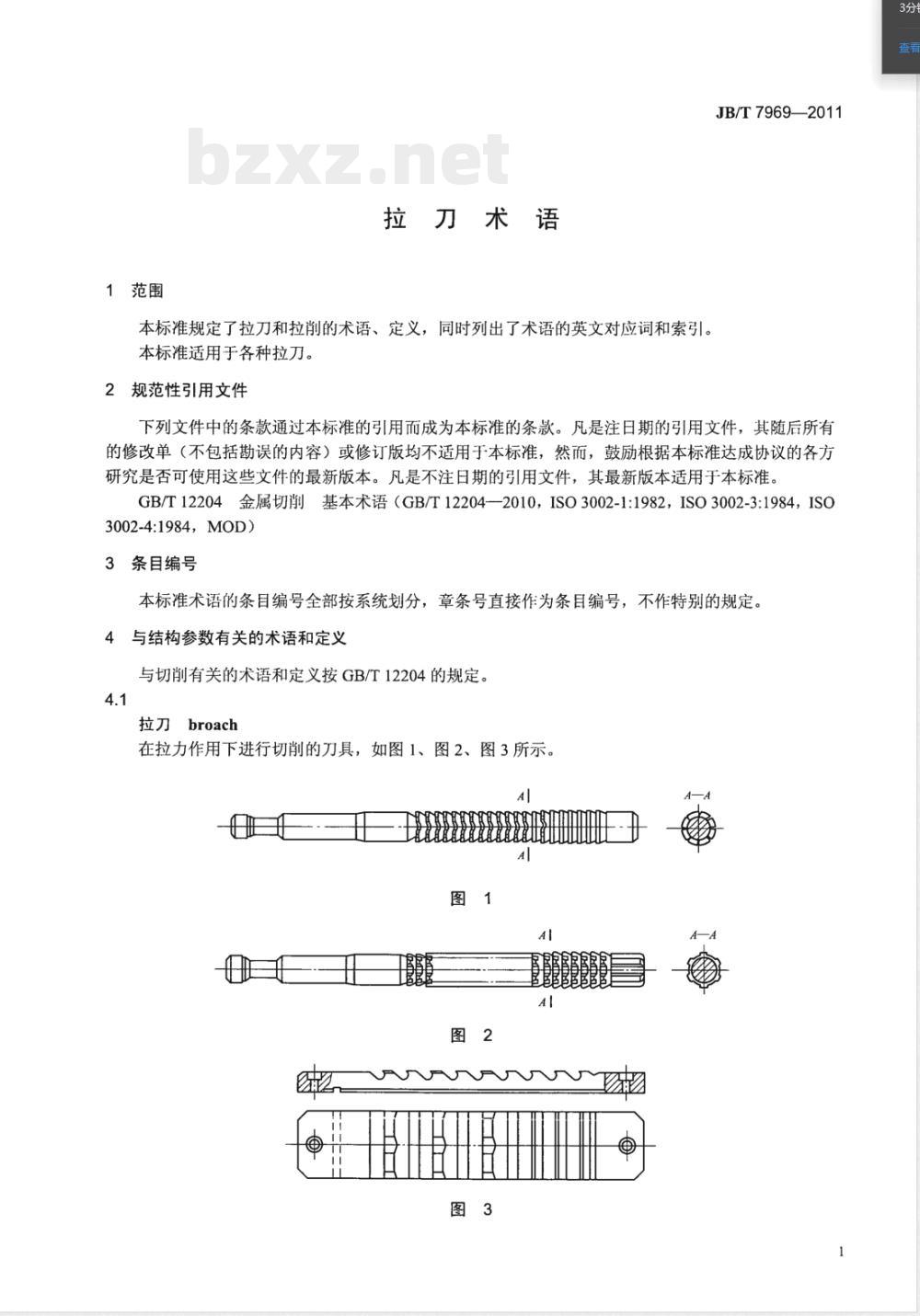

ICS 25.100.25 J41 备案号：34838—2012 中华人民共和国机械行业标准 JB/T 7969—2011 代替 JB/T 7969—1999 拉刀术语 Terms in broach 2011-12-20 发布 2012-04-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准代替 JB/T 7969—1999《拉刀术语》。 本标准与 JB/T 7969—1999 相比，主要变化如下： ——修改了前言； ——修改了范围； ——增加了规范性引用文件； ——增加了条目编号； ——改变了编写方法，将拉刀名称、拉削方式、拉刀结构、其他等方面的术语归入“与结构参数有关的术语和定义”和“与型式有关的术语和定义”； ——删除了某些术语多余的对应英文，只保留唯一准确对应英文； ——将“颈部”英文定为“recess”； ——将“校正拉刀”英文定为“correcting broach”； ——将“相邻齿升量差”英文定为“adjacent cut per tooth difference”； ——将“尺寸一致性”英文定为“dimensional homogeneity”； ——增加了术语：支撑部、圆孔推刀、压光圆孔拉刀、三角花键拉刀、成形孔拉刀； ——增加了术语首字汉语拼音索引和术语英文索引； ——对图形顺序等做了一定的编辑性修改。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准主要起草单位：成都工具研究所。 本标准主要起草人：曾宇环。 本标准所代替标准的历次版本发布情况为： ——JB/T 7969—1995； ——JB/T 7969—1999。 1 范围 本标准规定了拉刀和拉削的术语、定义，同时列出了术语的英文对应词和索引。 本标准适用于各种拉刀。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 12204 金属切削基本术语（GB/T 12204—2010，ISO 3002-1:1982，ISO 3002-3:1984，ISO 3002-4:1984，MOD）。 3 条目编号 本标准术语的条目编号全部按系统划分，章条号直接作为条目编号，不作特别规定。 4 与结构参数有关的术语和定义 与切削有关的术语和定义按 GB/T 12204 的规定。 4.1 拉刀 broach 在拉力作用下进行切削的刀具。 4.2 推刀 push broach 在压力作用下进行切削的刀具。 4.3 旋转拉刀 rotary broach 在转矩作用下进行切削的刀具。 4.4 拉削方式 broaching layout 用拉刀逐齿把加工余量从工件表面切下来的方式。 4.5 分层式 layer-stepping 将每层加工余量各用一个刀齿切除的拉削方式。 4.6 分块式 skip-stepping 将每层加工余量各用一个刀齿分块切除的拉削方式。 4.7 同廓式 profile broaching 采用与被加工表面最终形状相似的刀齿廓形，按分层式切除加工余量，仅最后一个切削齿和校准齿参与工件最终表面的形成。 4.8 渐成式 generating broaching 每个刀齿按分层式切除加工余量，而且各刀齿的部分切削刃均参与工件最终表面的形成。 4.9 轮切式 alternate broaching 分块拉削方式的一种。 4.10 组合式 combined broaching 同一支拉刀采用两种或两种以上拉削方式进行加工的形式。
