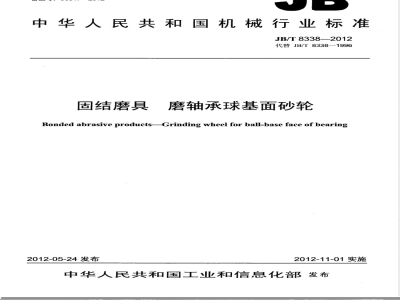

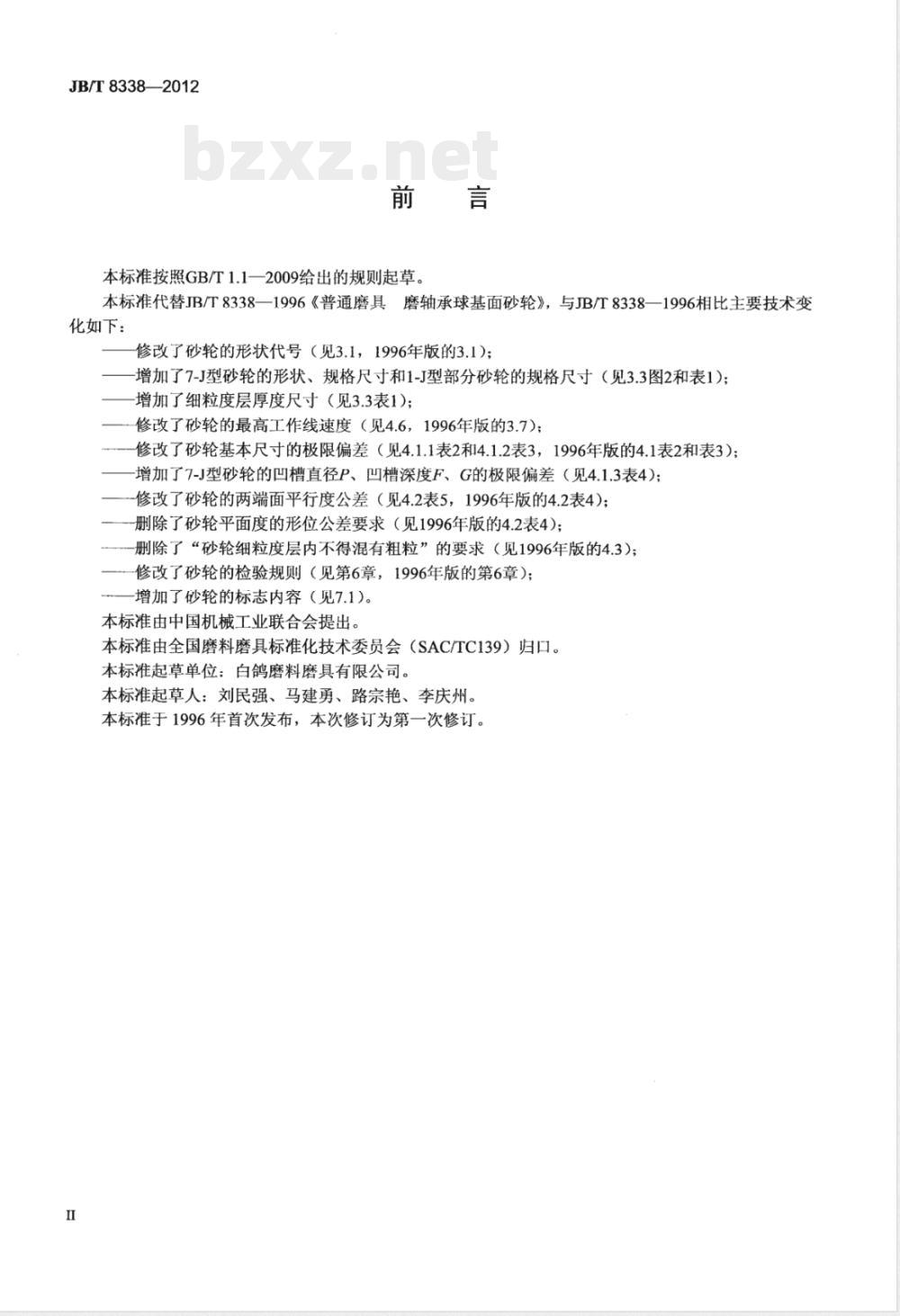

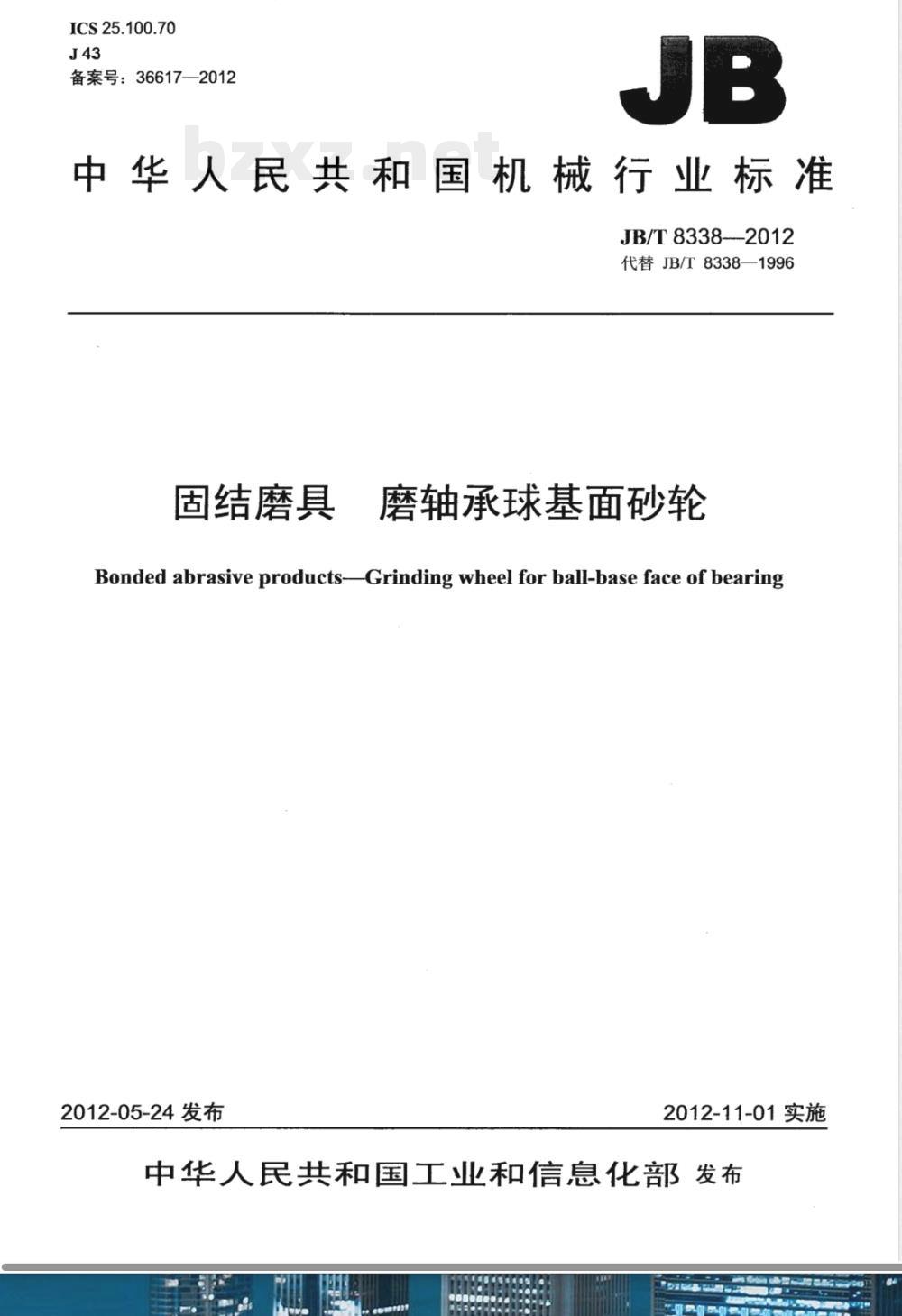

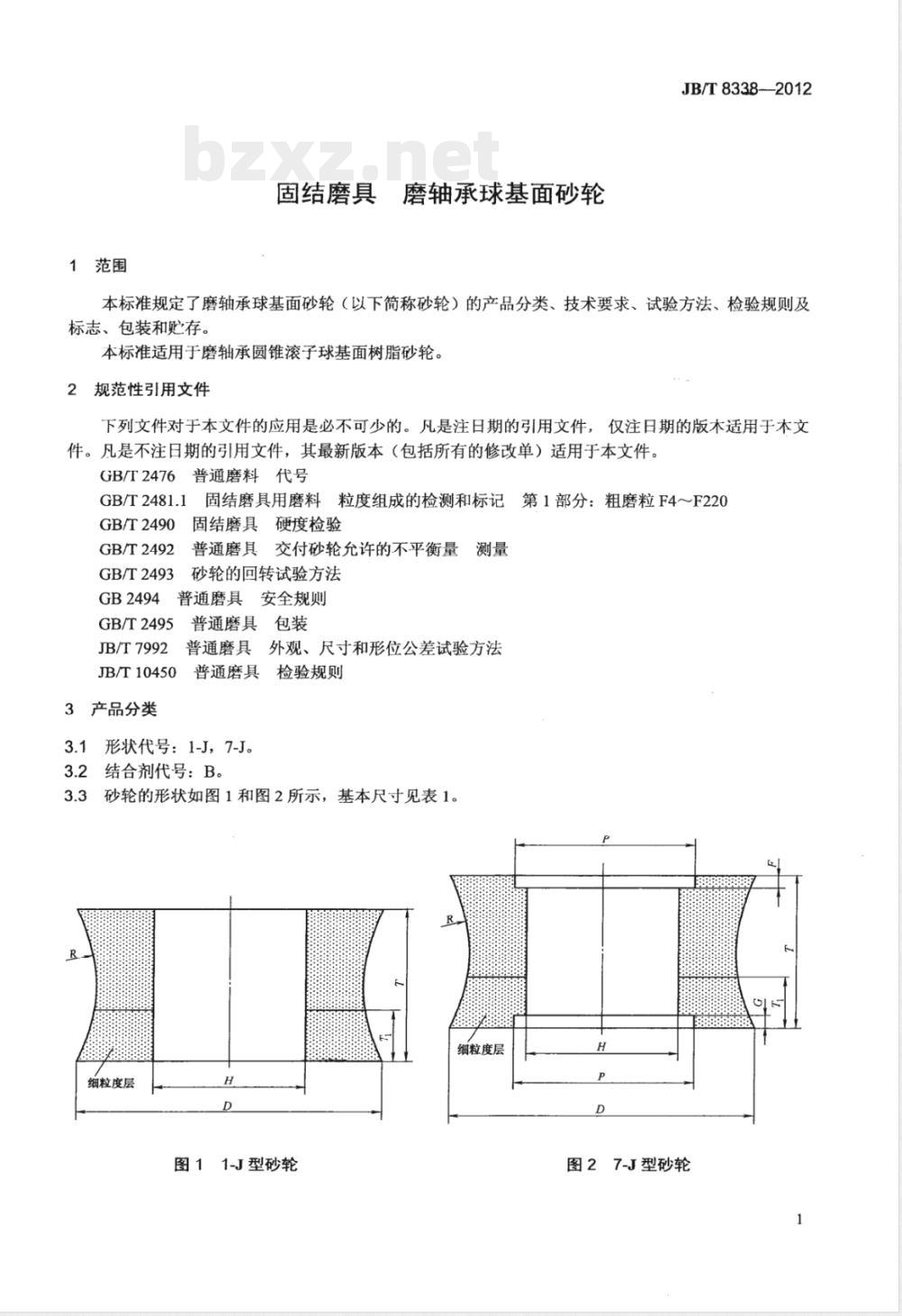

ICS 25.100.70 J43 备案号：36617—2012 JB 中华人民共和国机械行业标准 JB/T 8338—2012 代替 JB/T 8338—1996 固结磨具 磨轴承球基面砂轮 Bonded abrasive products - Grinding wheel for ball-base face of bearing 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 JB/T 8338—1996《普通磨具磨轴承球基面砂轮》，与1996版相比主要技术变化如下：修改砂轮形状代号；增加 7-J 型砂轮规格及部分 1-J 型砂轮规格；增加细粒度层厚度尺寸；修改最高工作线速度；修改基本尺寸极限偏差；增加 7-J 型凹槽直径及深度极限偏差；修改两端面平行度公差；删除平面度要求；删除“细粒度层内不得混有粗粒”要求；修改检验规则；增加标志内容。本标准由中国机械工业联合会提出，由全国磨料磨具标准化技术委员会（SAC/TC139）归口。本标准起草单位：白鸽磨料磨具有限公司。本标准主要起草人：刘民强、马建勇、路宗艳、李庆州。本标准于1996年首次发布，本次为第一次修订。 1 范围 本标准规定了磨轴承球基面砂轮的产品分类、技术要求、试验方法、检验规则及标志、包装和贮存。 本标准适用于磨轴承圆锥滚子球基面树脂砂轮。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 2476 普通磨料代号 GB/T 2481.1 固结磨具用磨料 粒度组成检测和标记 第1部分：粗磨粒F4～F220 GB/T 2490 固结磨具 硬度检验 GB/T 2492 普通磨具 交付砂轮允许的不平衡量测量 GB/T 2493 砂轮回转试验方法 GB 2494 普通磨具安全规则 GB/T 2495 普通磨具包装 JB/T 7992 普通磨具 外观、尺寸和形位公差试验方法 JB/T 10450 普通磨具检验规则 3 产品分类 3.1 砂轮形状代号：1-J、7-J。 3.2 结合剂代号：B。 3.3 砂轮形状如图1和图2所示，基本尺寸见表1（1-J型与7-J型结构及尺寸参数）。 （表1为砂轮D、T、H、R、P等基本尺寸参数及其规格范围） 4 技术要求 （原文后续技术要求、试验方法、检验规则、标志包装及贮存等内容未完整展开，保持标准章节结构）
