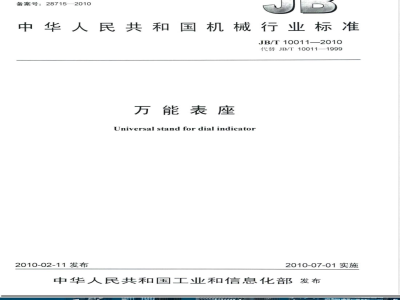

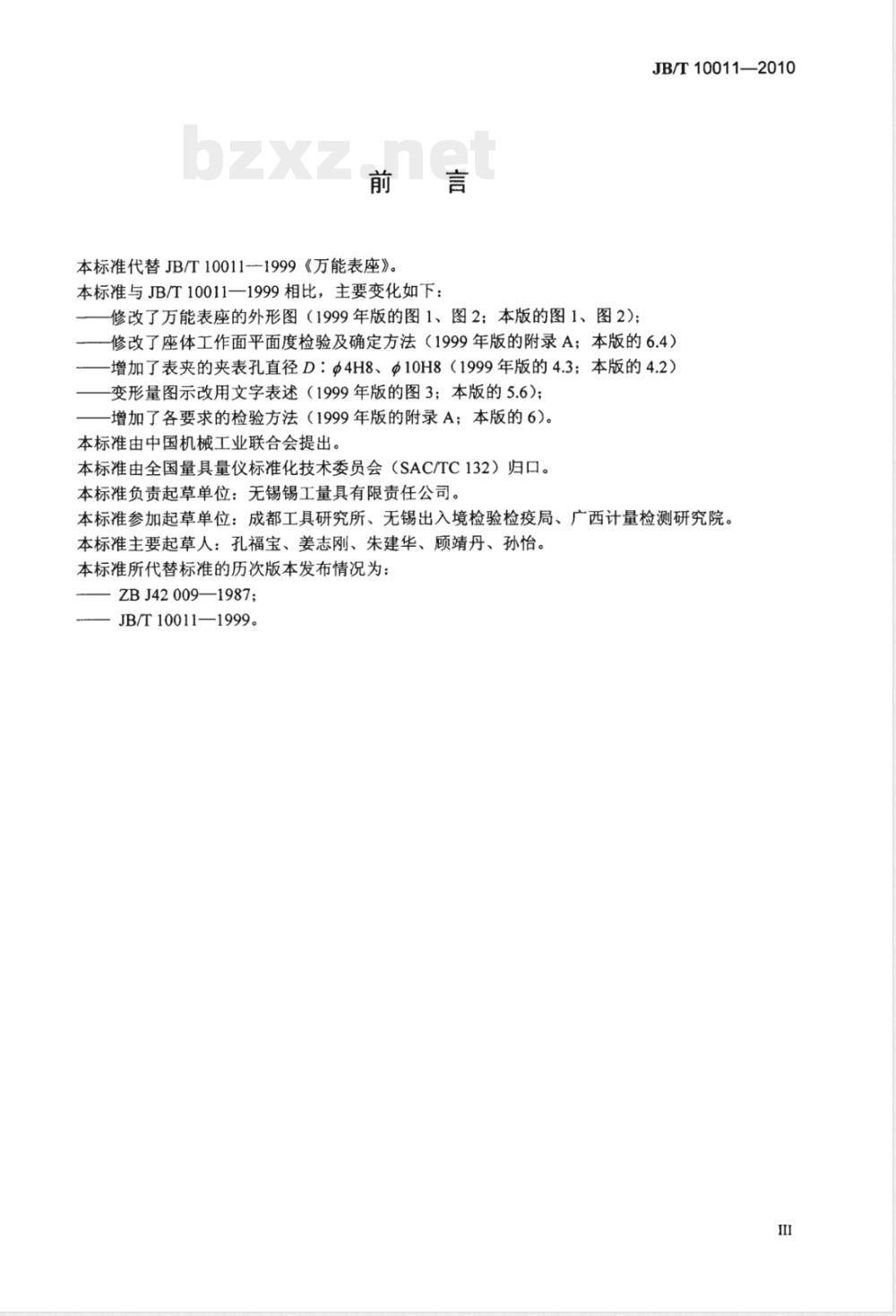

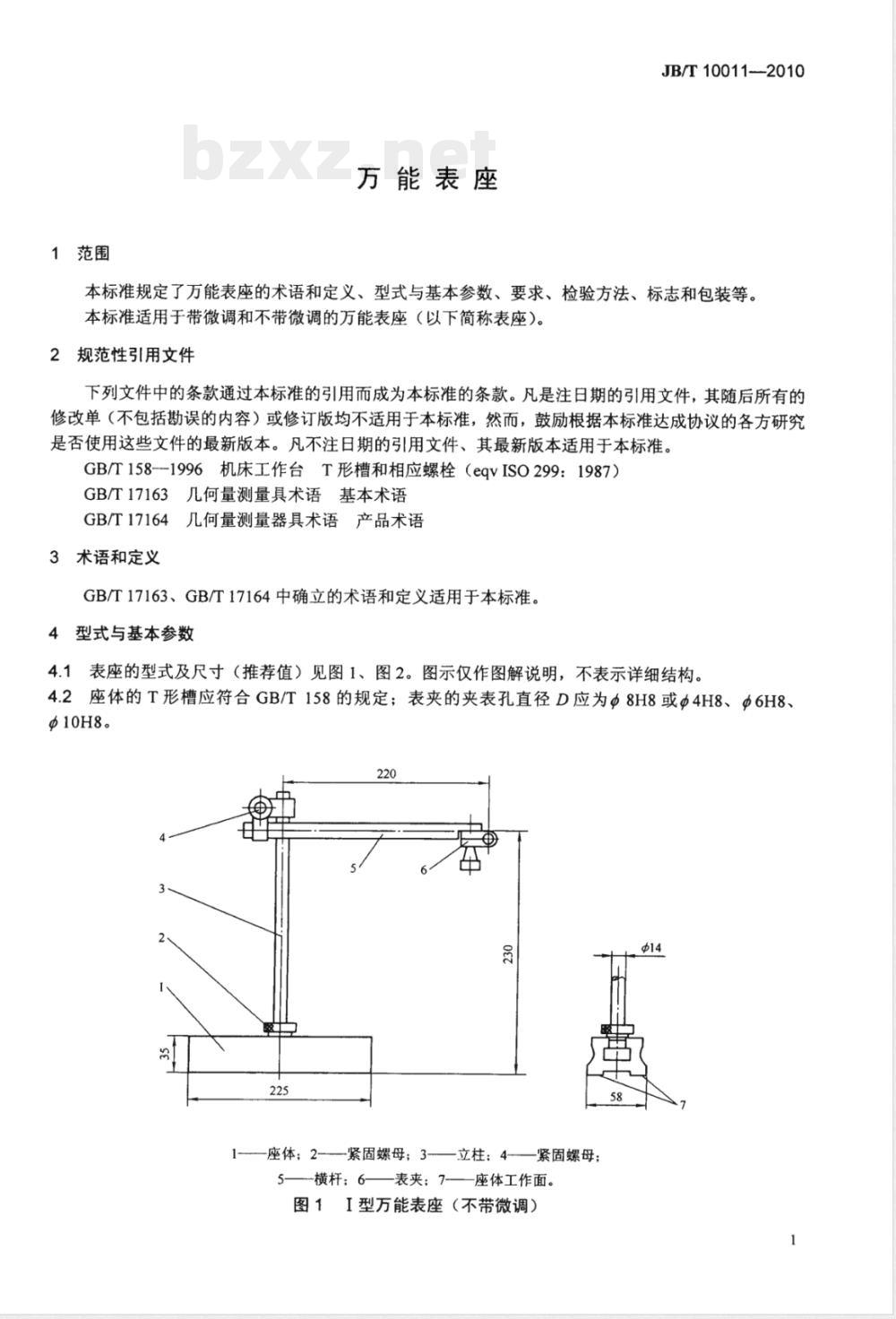

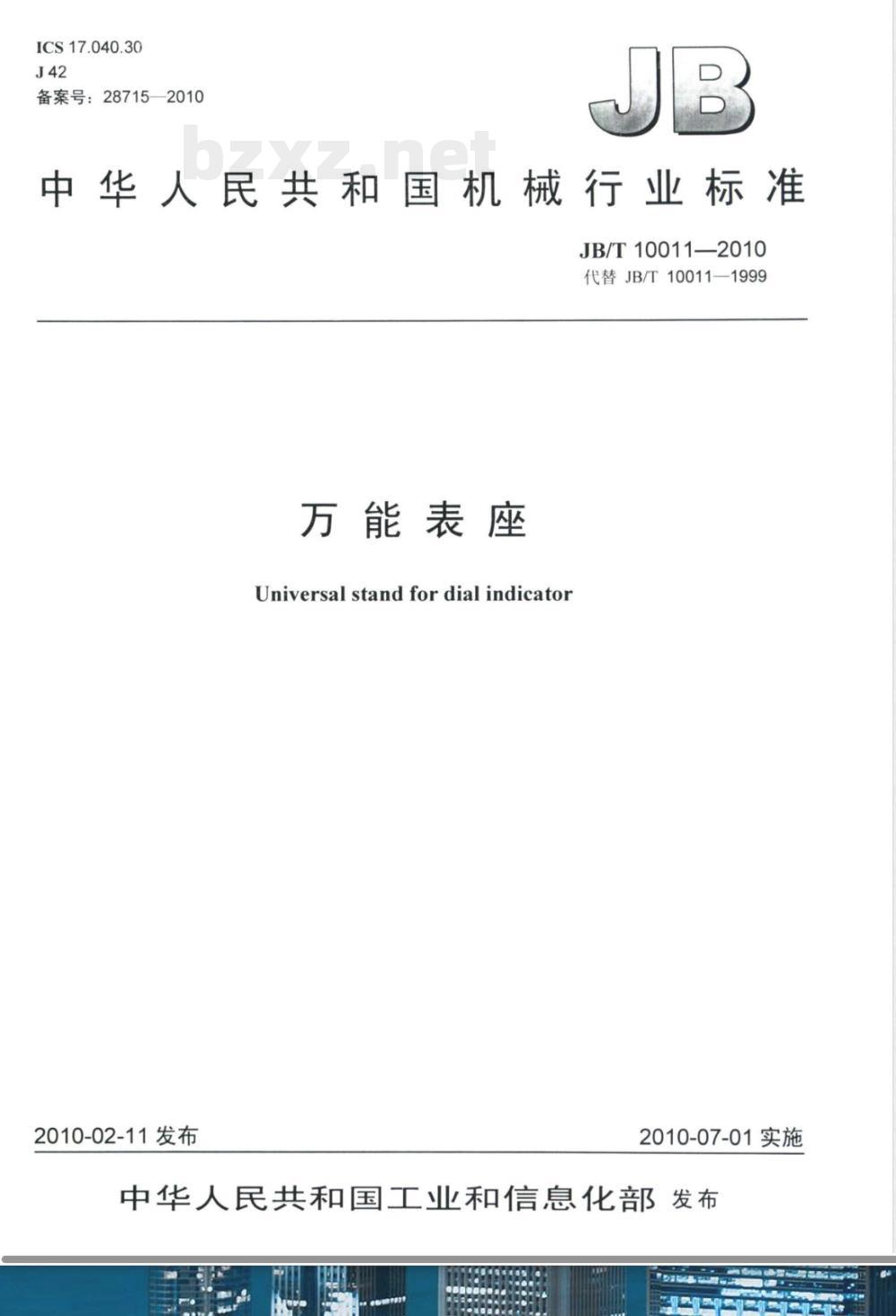

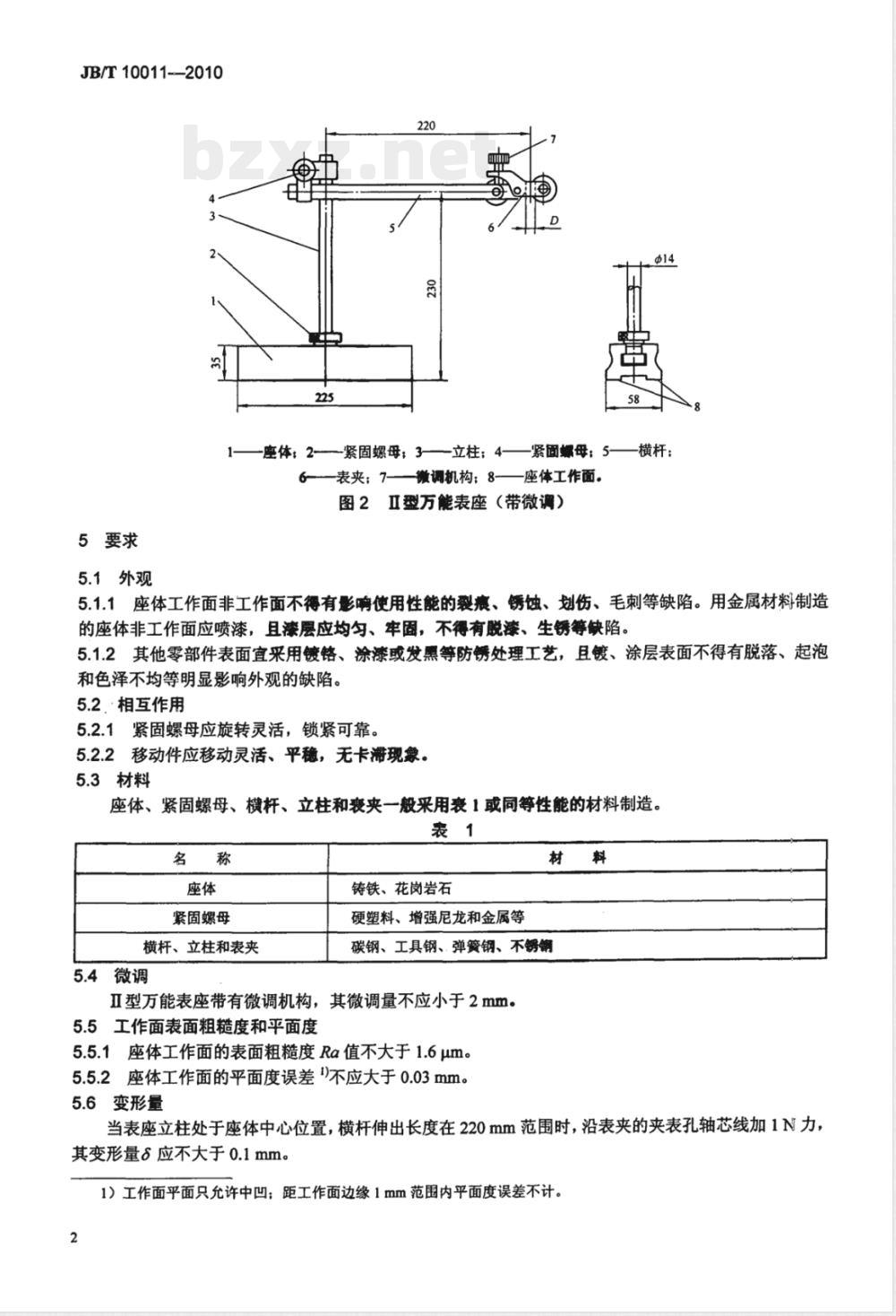

中华人民共和国机械行业标准 JB/T 10011—2010 代替 JB/T 10011—1999 万能表座 Universal stand for dial indicator 2010-02-11发布 2010-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准代替JB/T 10011—1999《万能表座》。与1999年版相比，主要变化包括：修改万能表座外形图；修改座体工作面平面度检验及确定方法；增加表夹夹表孔直径D规格（Φ4H8、Φ10H8等）；变形量要求由图示改为文字表述；增加各项要求的检验方法。 1 范围 本标准规定了万能表座的术语和定义、型式与基本参数、要求、检验方法、标志和包装等内容。 本标准适用于带微调和不带微调的万能表座（以下简称表座）。 2 规范性引用文件 GB/T 158—1996 机床工作台T形槽和相应螺栓（eqv ISO 299:1987） GB/T 17163 几何量测量具术语 基本术语 GB/T 17164 几何量测量器具术语 产品术语 3 术语和定义 GB/T 17163、GB/T 17164中界定的术语和定义适用于本标准。 4 型式与基本参数 4.1 表座型式及尺寸见图1、图2（示意图，不表示详细结构）。 4.2 表夹夹表孔直径D应为Φ8H8或Φ4H8、Φ6H8、Φ10H8。 座体T形槽应符合GB/T 158规定。 5 要求 5.1 外观 5.1.1 座体工作面及非工作面不得有裂纹、锈蚀、划伤、毛刺等影响使用性能的缺陷。金属座体非工作面应喷漆且均匀牢固，不得有脱漆、生锈等缺陷。 5.1.2 其他零部件表面宜进行镀铬、涂漆或发黑处理，表面不得有脱落、起泡或明显色泽不均等缺陷。 5.2 相互作用 5.2.1 紧固螺母应旋转灵活，锁紧可靠。 5.2.2 移动件应移动灵活、平稳，无卡滞现象。 5.3 材料 座体、紧固螺母、横杆、立柱和表夹等部件可采用铸铁、花岗岩石、碳钢、工具钢、弹簧钢、不锈钢或增强尼龙等材料。 5.4 微调 带微调机构的万能表座，其微调量不应小于2mm。 5.5 工作面表面粗糙度和平面度 5.5.1 座体工作面表面粗糙度Ra不大于1.6μm。 5.5.2 座体工作面平面度误差不应大于0.03mm。 5.6 变形量 当表座立柱位于座体中心位置，横杆伸出长度在220mm范围内时，在表夹夹表孔轴线方向施加1N力，其变形量应不大于0.1mm。
