JB/T 8373-2012固结磨具 蜗杆砂轮

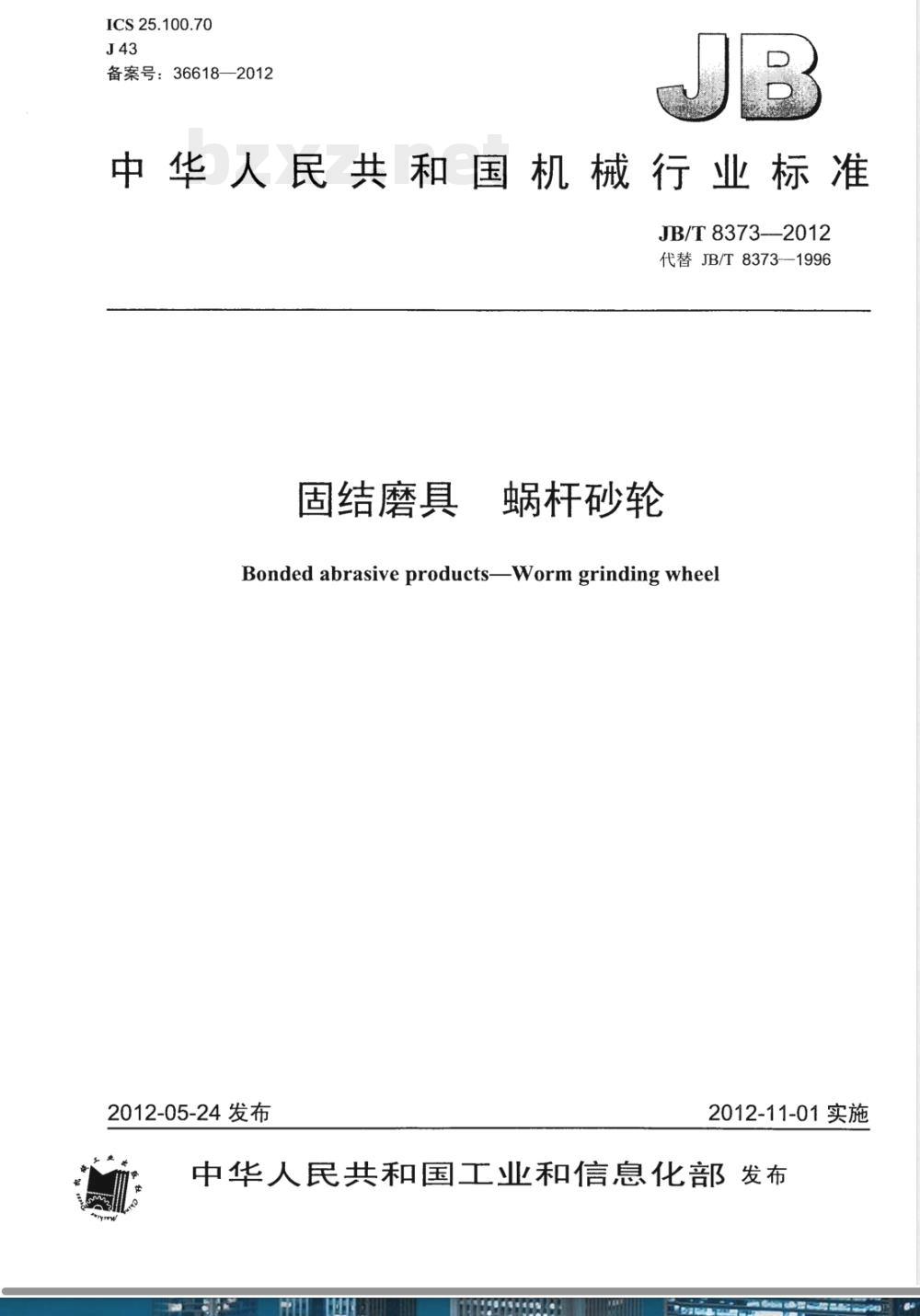

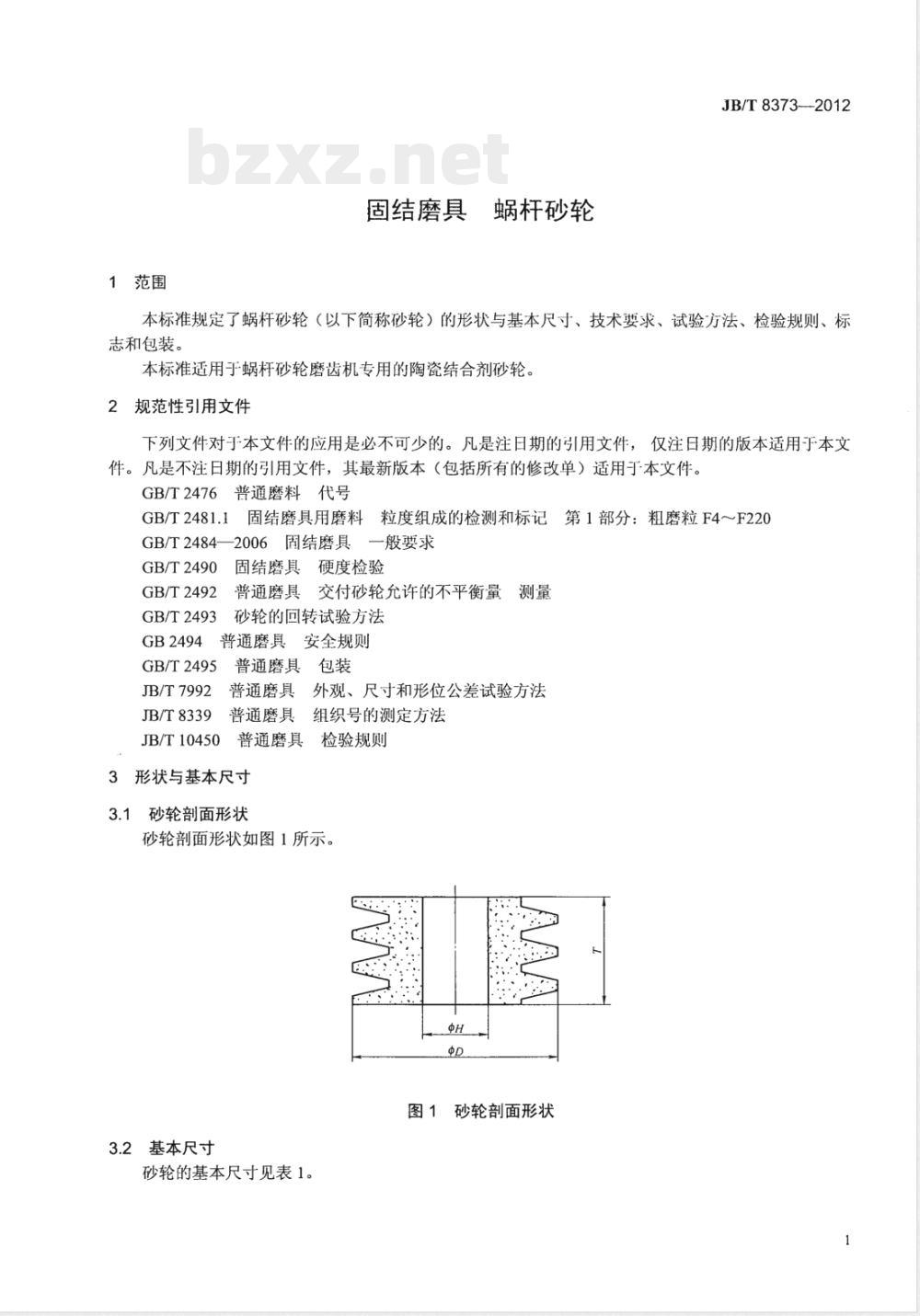

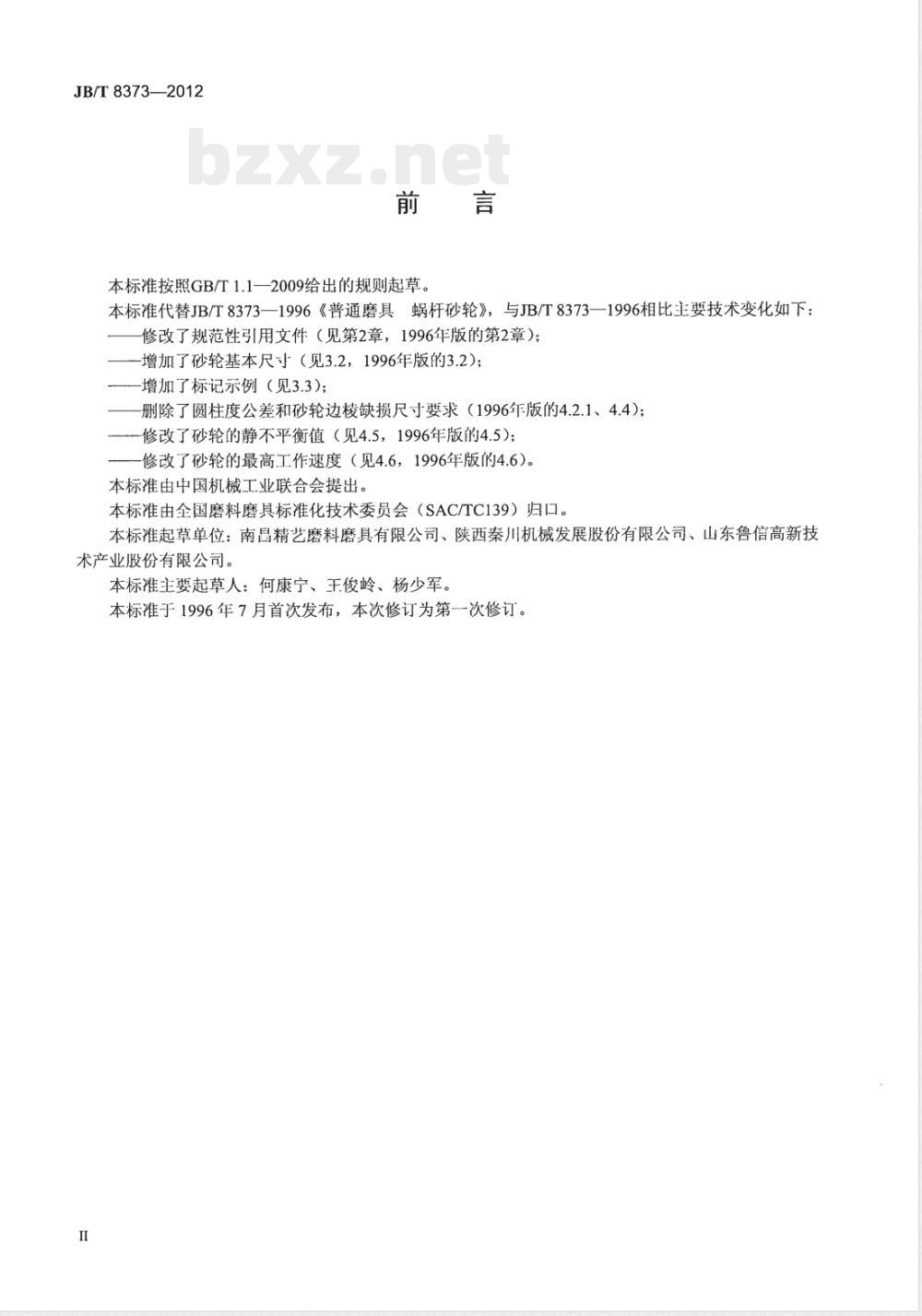

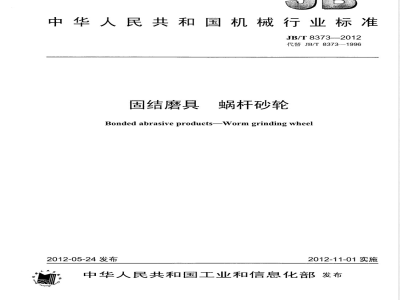

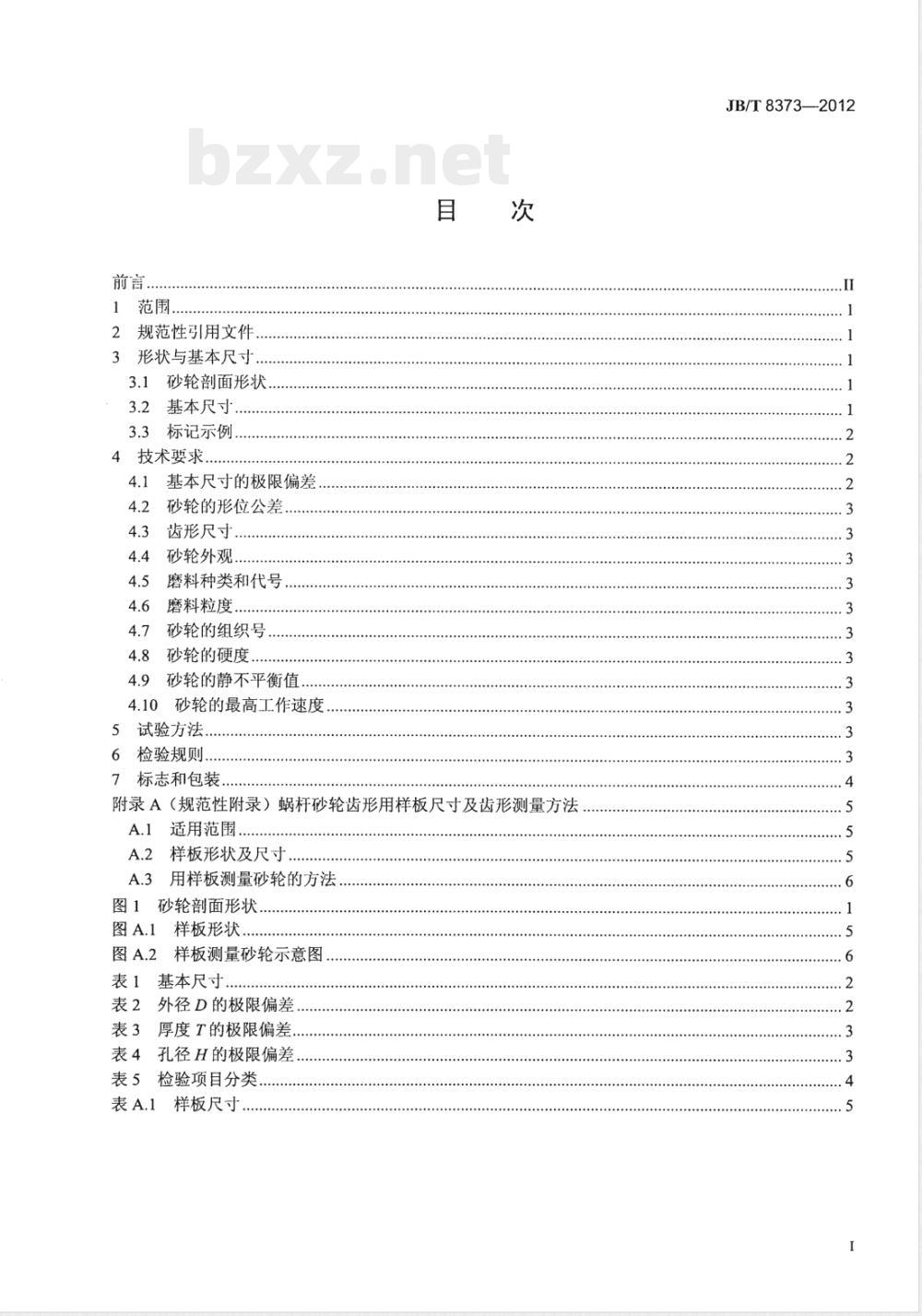

ICS 25.100.70 J43 备案号：36618—2012 中华人民共和国机械行业标准 JB/T 8373—2012 代替 JB/T 8373—1996 固结磨具 蜗杆砂轮 Bonded abrasive products — Worm grinding wheel 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部 发布 目次 前言 1 范围 2 规范性引用文件 3 形状与基本尺寸 3.1 砂轮剖面形状 3.2 基本尺寸 3.3 标记示例 4 技术要求 4.1 基本尺寸的极限偏差 4.2 砂轮的形位公差 4.3 齿形尺寸 4.4 砂轮外观 4.5 磨料种类和代号 4.6 磨料粒度 4.7 砂轮的组织号 4.8 砂轮的硬度 4.9 砂轮的静不平衡值 4.10 砂轮的最高工作速度 5 试验方法 6 检验规则 7 标志和包装 附录A（规范性附录）蜗杆砂轮齿形用样板尺寸及齿形测量方法 A.1 适用范围 A.2 样板形状及尺寸 A.3 用样板测量砂轮的方法 图1 砂轮剖面形状 图A.1 样板形状 图A.2 样板测量砂轮示意图 表1 基本尺寸 表2 外径D的极限偏差 表3 厚度T的极限偏差 表4 孔径H的极限偏差 表5 检验项目分类 表A.1 样板尺寸 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 JB/T 8373—1996《普通磨具 蜗杆砂轮》。与 JB/T 8373—1996 相比，主要技术变化如下： — 修改了规范性引用文件； — 增加了砂轮基本尺寸； — 增加了标记示例； — 删除了圆柱度公差和砂轮边棱缺损尺寸要求； — 修改了砂轮的静不平衡值； — 修改了砂轮的最高工作速度。 本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本标准起草单位：南昌精艺磨料磨具有限公司、陕西秦川机械发展股份有限公司、山东鲁信高新技术产业股份有限公司。 本标准主要起草人：何康宁、王俊岭、杨少军。 本标准于1996年7月首次发布，本次修订为第一次修订。 1 范围 本标准规定了蜗杆砂轮（以下简称砂轮）的形状与基本尺寸、技术要求、试验方法、检验规则、标志和包装。 本标准适用于蜗杆砂轮磨齿机专用的陶瓷结合剂砂轮。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2476 普通磨料代号 GB/T 2481.1 固结磨具用磨料粒度组成的检测和标记 第1部分：粗磨粒 F4～F220 GB/T 2484—2006 固结磨具一般要求 GB/T 2490 固结磨具硬度检验 GB/T 2492 普通磨具交付砂轮允许的不平衡量测量 GB/T 2493 砂轮的回转试验方法 GB 2494 普通磨具安全规则 GB/T 2495 普通磨具包装 JB/T 7992 普通磨具 外观、尺寸和形位公差试验方法 JB/T 8339 普通磨具 组织号的测定方法 JB/T 10450 普通磨具 检验规则 3 形状与基本尺寸 3.1 砂轮剖面形状 砂轮剖面形状如图1所示。 3.2 基本尺寸 砂轮的基本尺寸见表1。 表1 基本尺寸（单位：mm） 外径D：220、240、250、275、300、350、400、450 厚度T：50、125、180、230 孔径H：63、80、100、125、145、84、104、150、76.2、90、110、127、160、203 3.3 标记示例 外径400 mm、厚度100 mm、孔径203 mm、模数3.5 mm、压力角20°、线数为2、白刚玉、粒度F80、硬度K、9号组织、陶瓷结合剂、最高工作线速度35 m/s的蜗杆砂轮，其标记为： 蜗杆砂轮 400×100×203×3.5，20°，2 WA F80 K 9V 35 m/s JB/T 8373 4 技术要求 4.1 基本尺寸的极限偏差 4.1.1 外径D的极限偏差应符合表2的规定。
