JB/T 8374-2012金刚石选形机

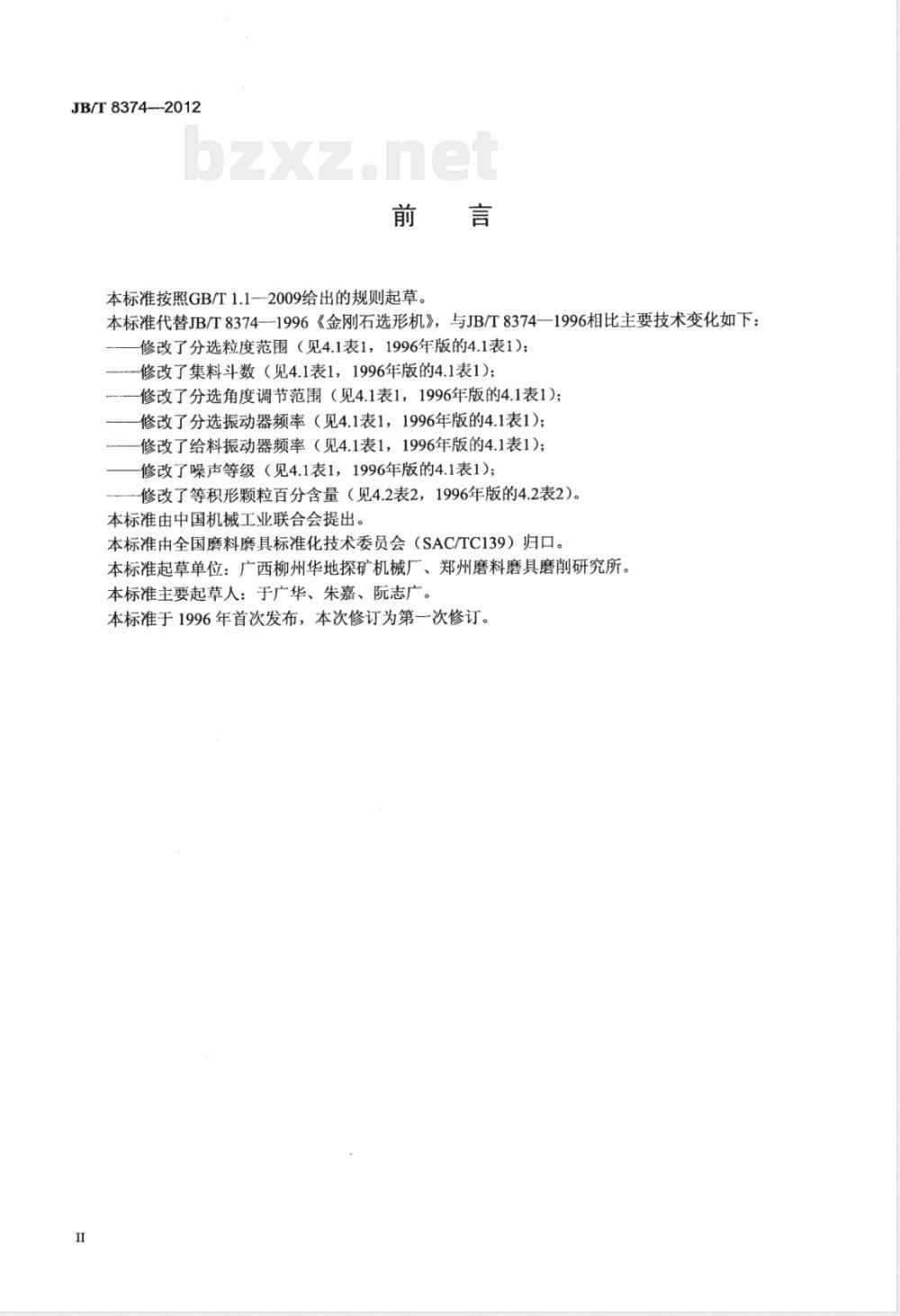

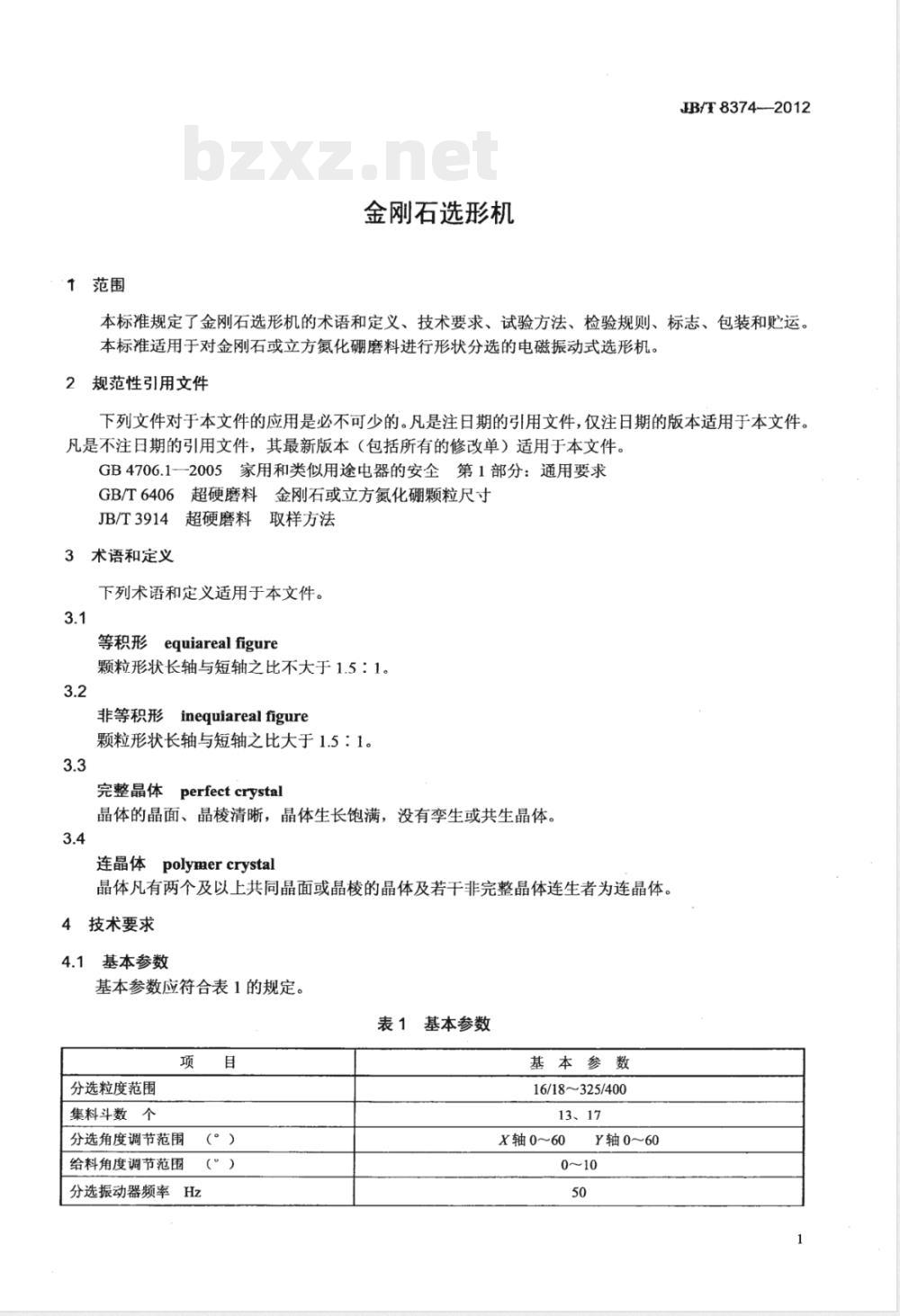

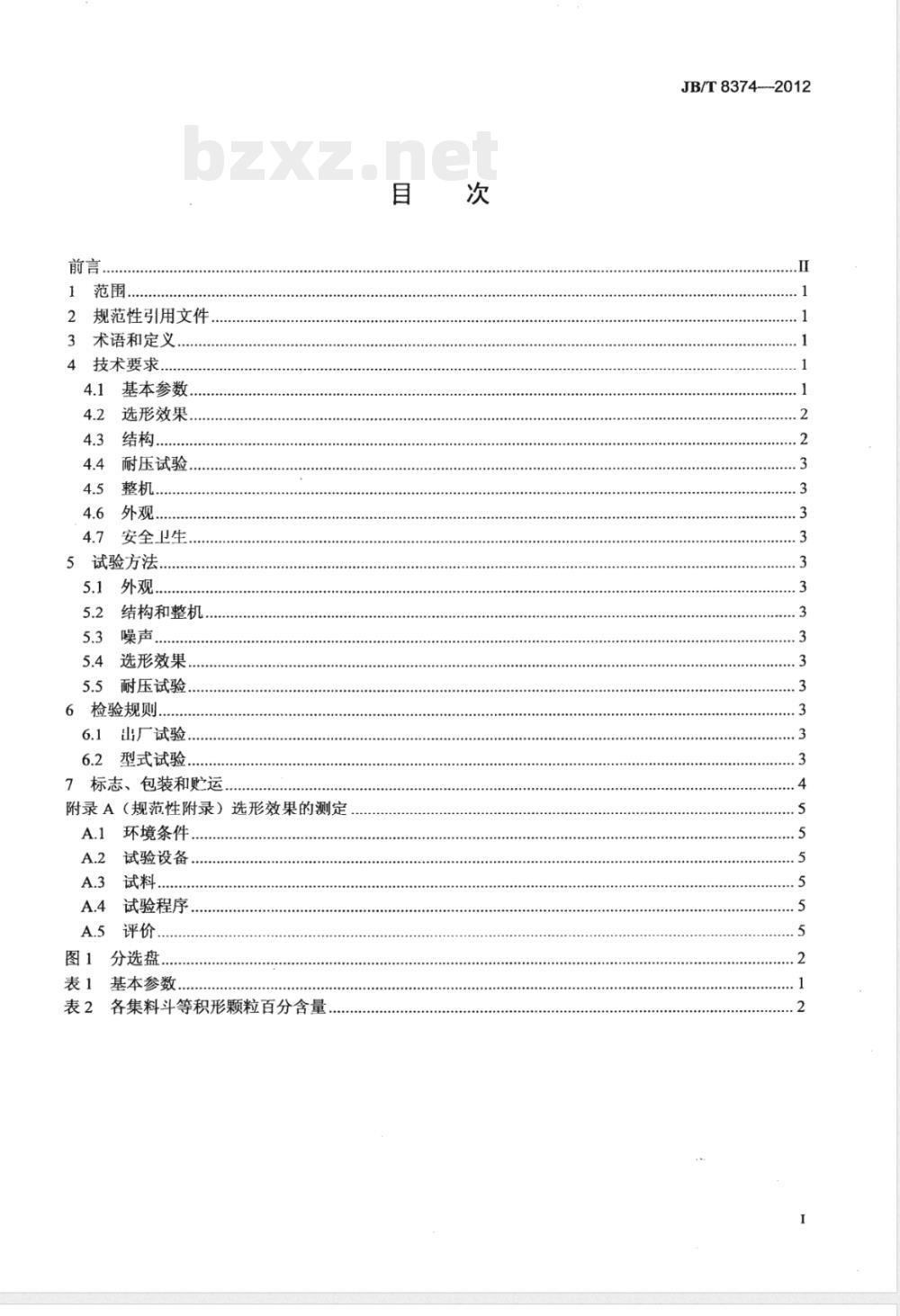

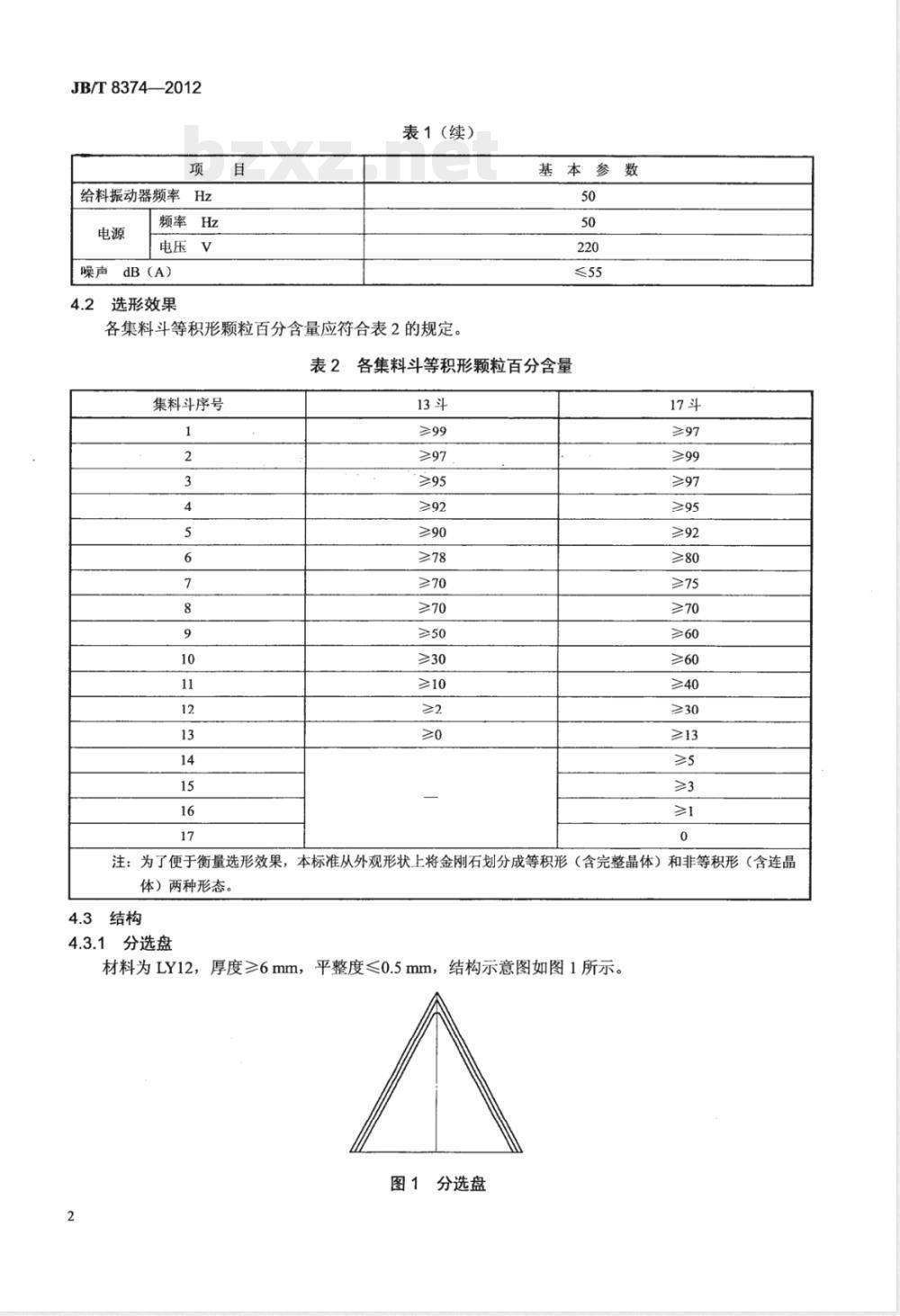

ICS 25.100.70 J43 备案号：36626—2012 中华人民共和国机械行业标准 JB/T 8374—2012 代替 JB/T 8374—1996 金刚石选形机 Diamond shapable machine 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部 发布 目次 前言 1 范围 2 规范性引用文件 3 术语和定义 4 技术要求 4.1 基本参数 4.2 选形效果 4.3 结构 4.4 耐压试验 4.5 整机 4.6 外观 4.7 安全卫生 5 试验方法 5.1 外观 5.2 结构和整机 5.3 噪声 5.4 选形效果 5.5 耐压试验 6 检验规则 6.1 出厂试验 6.2 型式试验 7 标志、包装和贮运 附录A（规范性附录）选形效果的测定 A.1 环境条件 A.2 试验设备 A.3 试料 A.4 试验程序 A.5 评价 图1 分选盘 表1 基本参数 表2 各集料斗等积形颗粒百分含量 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 JB/T 8374—1996《金刚石选形机》。与 JB/T 8374—1996 相比，主要技术变化如下： — 修改了分选粒度范围； — 修改了集料斗数； — 修改了分选角度调节范围； — 修改了分选振动器频率； — 修改了给料振动器频率； — 修改了噪声等级； — 修改了等积形颗粒百分含量。 本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本标准起草单位：广西柳州华地探矿机械厂、郑州磨料磨具磨削研究所。 本标准主要起草人：于广华、朱嘉、阮志广。 本标准于1996年首次发布，本次修订为第一次修订。 1 范围 本标准规定了金刚石选形机的术语和定义、技术要求、试验方法、检验规则、标志、包装和贮运。 本标准适用于对金刚石或立方氮化硼磨料进行形状分选的电磁振动式选形机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 4706.1—2005 家用和类似用途电器的安全 第1部分：通用要求 GB/T 6406 超硬磨料金刚石或立方氮化硼颗粒尺寸 JB/T 3914 超硬磨料取样方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 等积形（equiareal figure） 颗粒形状长轴与短轴之比不大于 1.5:1。 3.2 非等积形（inequiareal figure） 颗粒形状长轴与短轴之比大于 1.5:1。 3.3 完整晶体（perfect crystal） 晶体的晶面、晶棱清晰，晶体生长饱满，没有孪生或共生晶体。 3.4 连晶体（polymer crystal） 晶体凡有两个及以上共同晶面或晶棱的晶体，以及若干非完整晶体连生者为连晶体。 4 技术要求 4.1 基本参数 基本参数应符合表1的规定。 表1 基本参数 — 分选粒度范围：16/18～325/400 — 集料斗数：13、17 个 — 分选角度调节范围： X轴 0°～60° Y轴 0°～60° — 给料角度调节范围：0°～10° — 分选振动器频率：50 Hz — 给料振动器频率：50 Hz — 电源频率：50 Hz — 电压：220 V — 噪声：≤55 dB(A) 4.2 选形效果 各集料斗等积形颗粒百分含量应符合表2的规定。 表2 各集料斗等积形颗粒百分含量 13斗： 1号斗 ≥99 2号斗 ≥97 3号斗 ≥95 4号斗 ≥92 5号斗 ≥90 6号斗 ≥78 7号斗 ≥70 8号斗 ≥70 9号斗 ≥50 10号斗 ≥30 11号斗 ≥10 12号斗 ≥2 13号斗 ≥0 17斗： 1号斗 ≥99 2号斗 ≥97 3号斗 ≥97 4号斗 ≥95 5号斗 ≥92 6号斗 ≥80 7号斗 ≥75 8号斗 ≥70 9号斗 ≥60 10号斗 ≥60 11号斗 ≥40 12号斗 ≥30 13号斗 ≥13 14号斗 ≥5 15号斗 ≥3 16号斗 ≥0 注：为了便于衡量选形效果，本标准从外观形状上将金刚石划分成等积形（含完整晶体）和非等积形。
