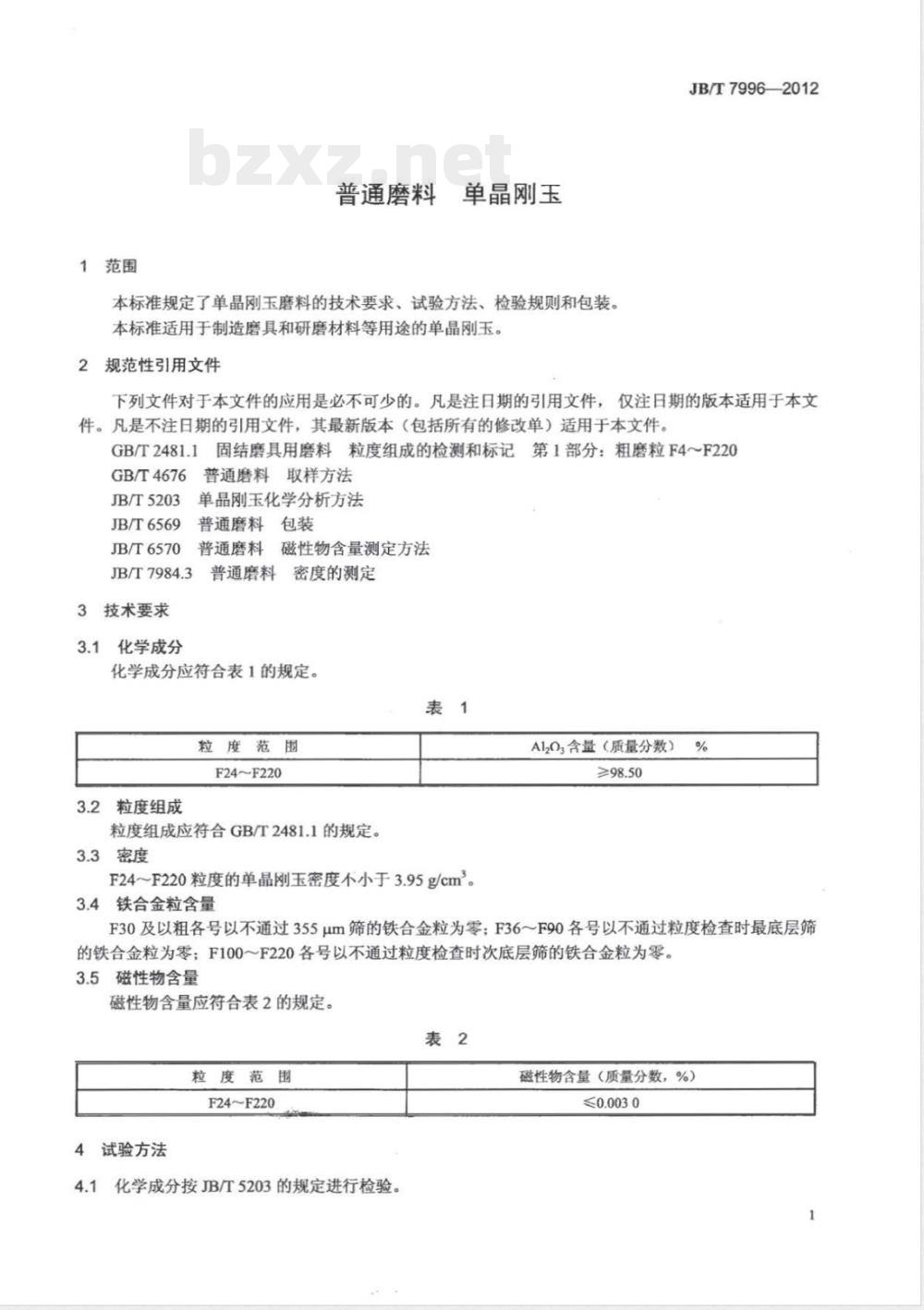

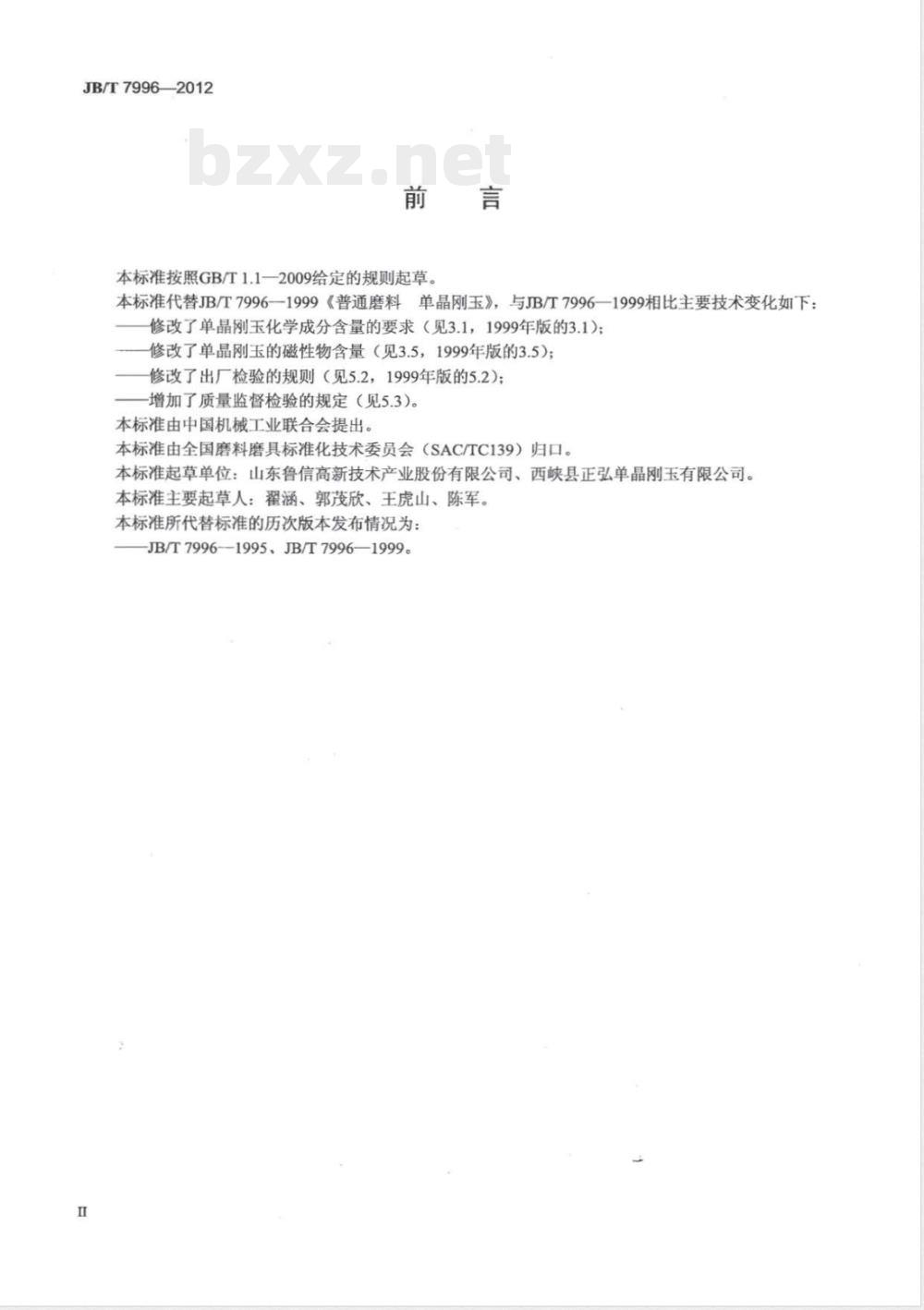

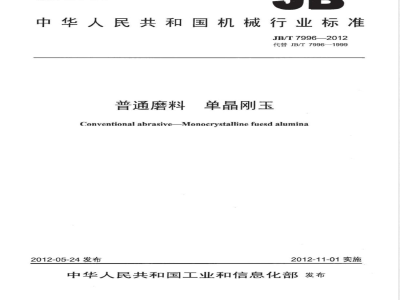

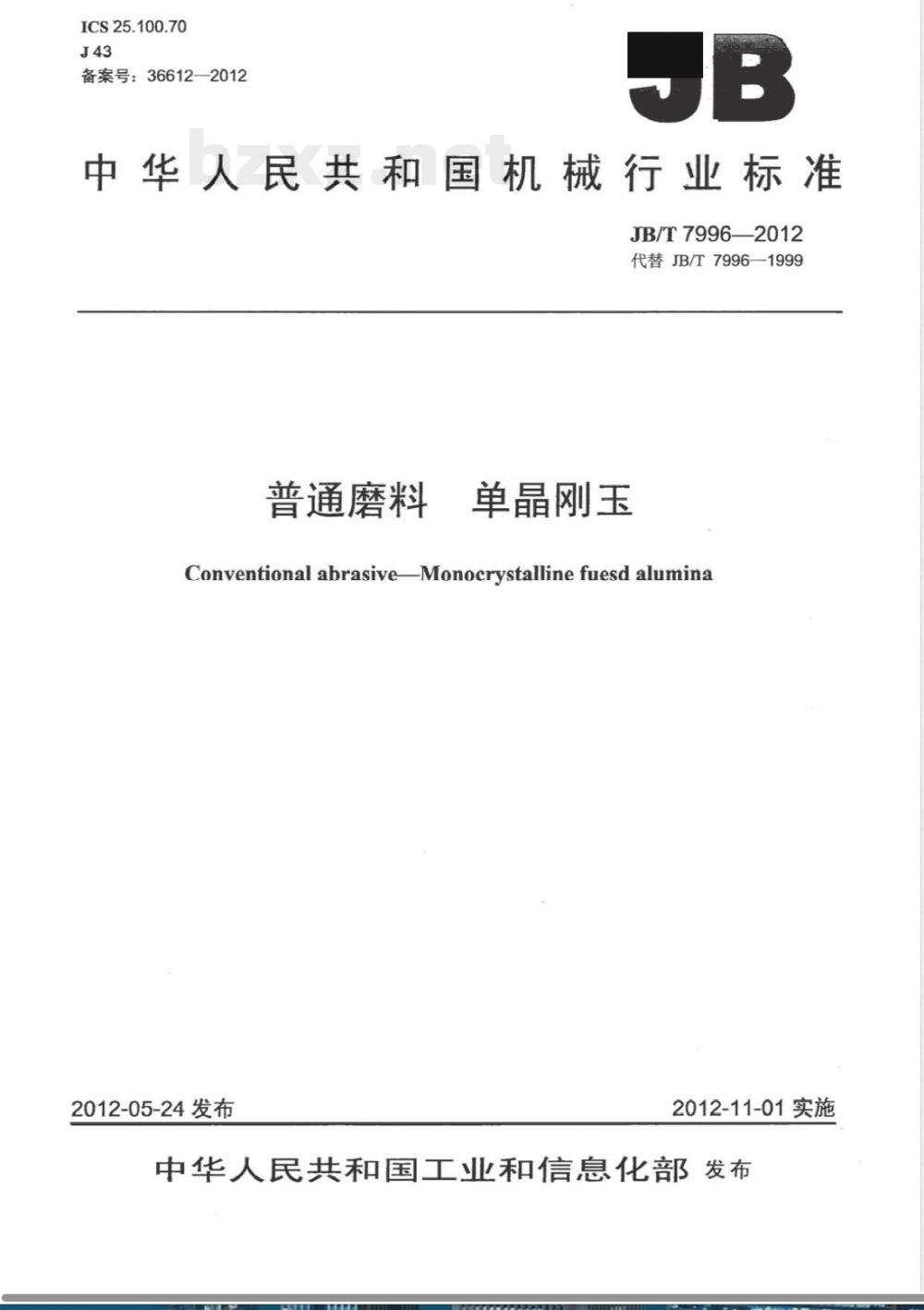

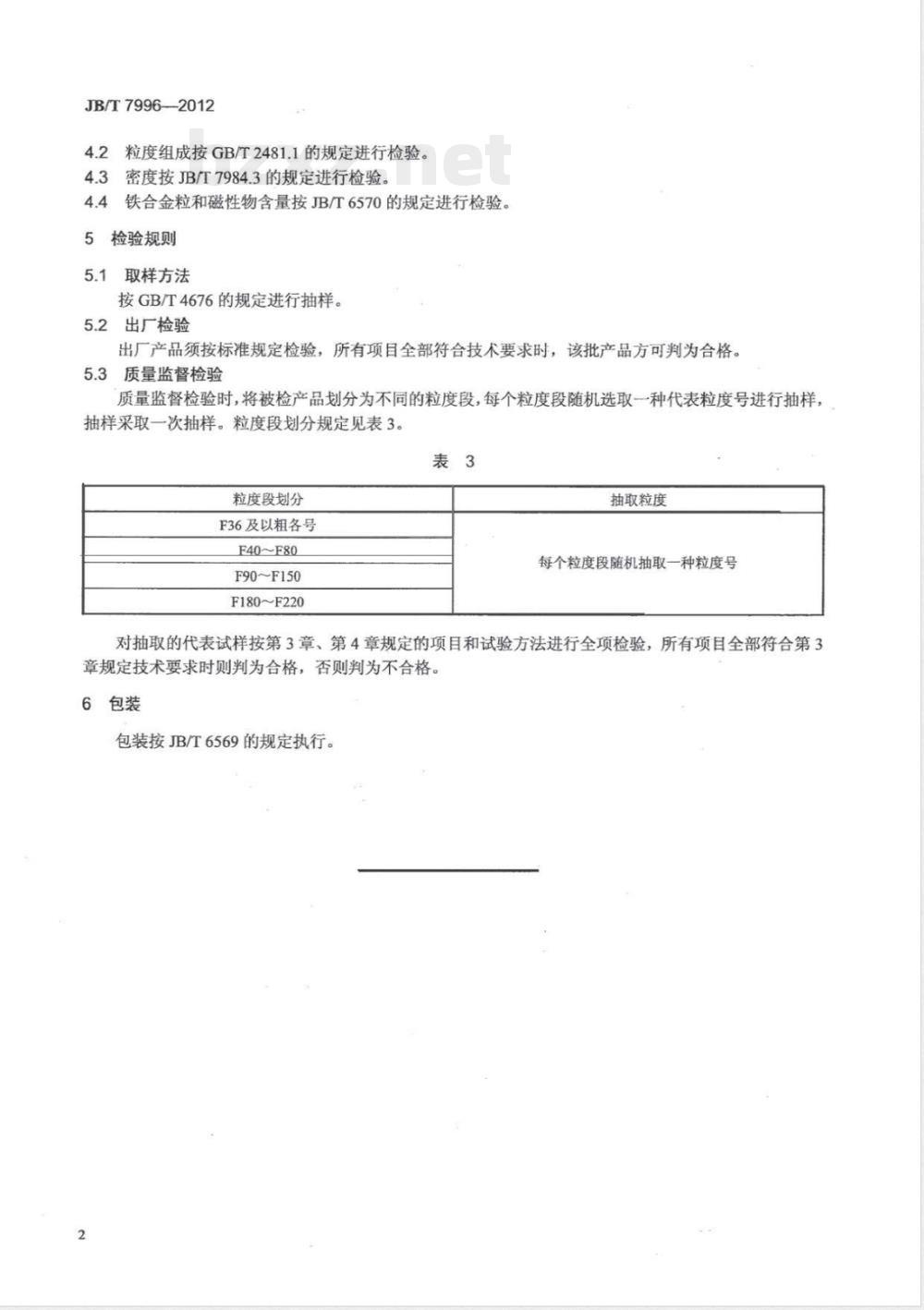

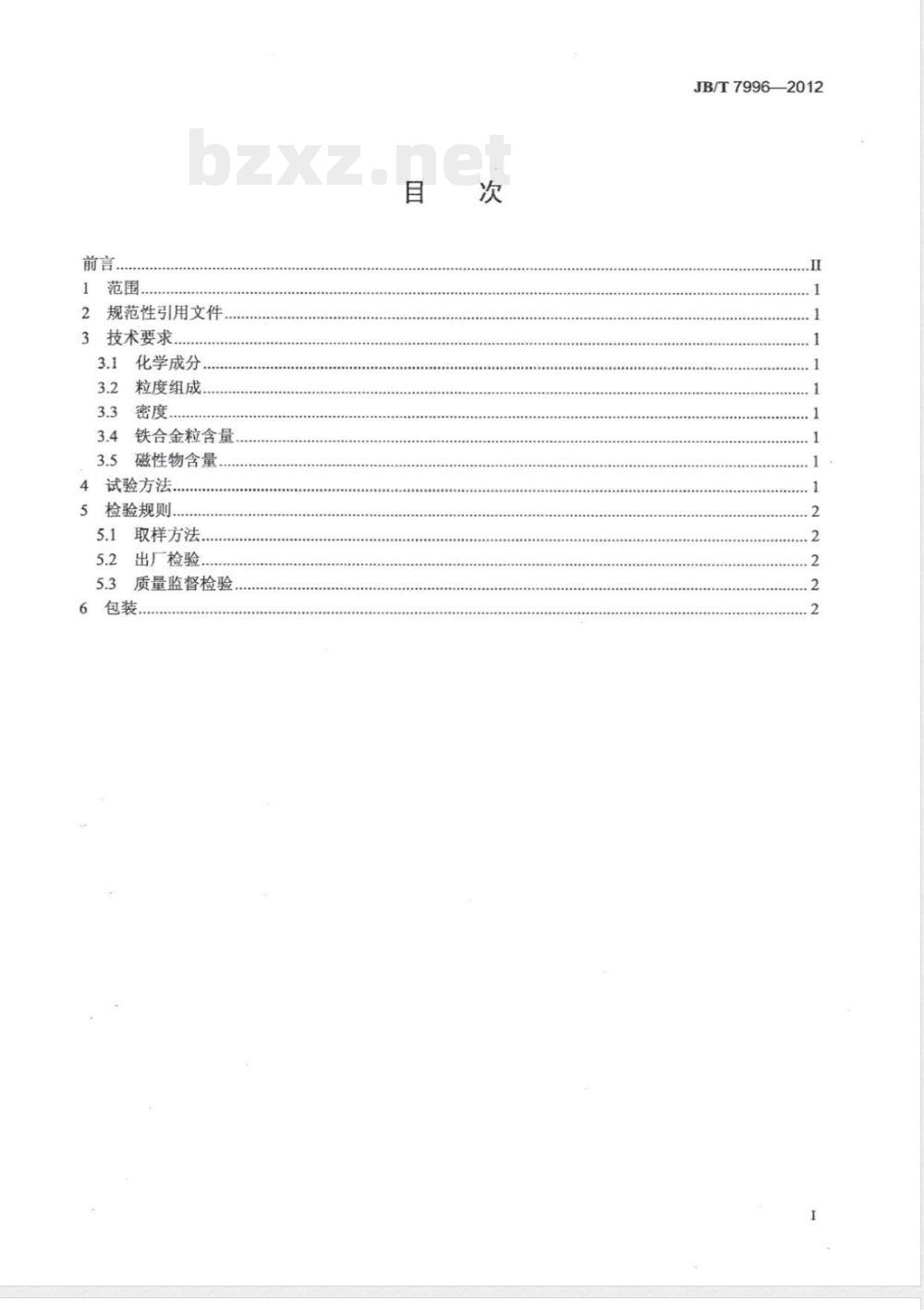

ICS 25.100.70 J43 备案号：36612—2012 中华人民共和国机械行业标准 JB/T 7996—2012 代替 JB/T 7996—1999 普通磨料 单晶刚玉 Conventional abrasive — Monocrystalline fused alumina 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给定的规则起草。 本标准代替 JB/T 7996—1999《普通磨料 单晶刚玉》，与 JB/T 7996—1999 相比主要技术变化如下： 1. 修改了单晶刚玉化学成分含量的要求； 2. 修改了单晶刚玉的磁性物含量； 3. 修改了出厂检验的规则； 4. 增加了质量监督检验的规定。 本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本标准起草单位：山东鲁信高新技术产业股份有限公司、西峡县正弘单晶刚玉有限公司。 本标准主要起草人：翟涵、郭茂欣、王虎山、陈军。 本标准所代替标准的历次版本发布情况为：JB/T 7996—1995、JB/T 7996—1999。 1 范围 本标准规定了单晶刚玉磨料的技术要求、试验方法、检验规则和包装。 本标准适用于制造磨具和研磨材料等用途的单晶刚玉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2481.1 普通磨料 粒度组成的检测和标记 第1部分：粗磨粒 F4～F220 GB/T 4676 普通磨料取样方法 JB/T 5203 单晶刚玉化学分析方法 JB/T 6569 普通磨料包装 JB/T 6570 普通磨料 磁性物含量测定方法 JB/T 7984.3 普通磨料密度的测定 3 技术要求 3.1 化学成分 化学成分应符合表1的规定。 表1 化学成分要求 粒度范围：F24～F220 Al2O3 含量（质量分数）：≥98.50% 3.2 粒度组成 粒度组成应符合 GB/T 2481.1 的规定。 3.3 密度 F24～F220 粒度的单晶刚玉密度不小于 3.95 g/cm3。 3.4 铁合金粒含量 F30 及以粗各号以不通过 355 μm 筛的铁合金粒为零； F36～F90 各号以不通过粒度检查时最底层筛的铁合金粒为零； F100～F220 各号以不通过粒度检查时次底层筛的铁合金粒为零。 3.5 磁性物含量 磁性物含量应符合表2的规定。 表2 磁性物含量 粒度范围：F24～F220 磁性物含量（质量分数）：≤0.0030% 4 试验方法 4.1 化学成分按 JB/T 5203 的规定进行检验。 4.2 粒度组成按 GB/T 2481.1 的规定进行检验。 4.3 密度按 JB/T 7984.3 的规定进行检验。 4.4 铁合金粒和磁性物含量按 JB/T 6570 的规定进行检验。 5 检验规则 5.1 取样方法 按 GB/T 4676 的规定进行抽样。 5.2 出厂检验 出厂产品须按标准规定检验，所有项目全部符合技术要求时，该批产品方可判为合格。 5.3 质量监督检验 质量监督检验时，将被检产品划分为不同的粒度段，每个粒度段随机选取一种代表粒度号进行抽样，抽样采取一次抽样。 粒度段划分规定如下： - F36 及以粗各号 - F40～F80 - F90～F150 - F180～F220 每个粒度段随机抽取一种粒度号，对抽取的代表试样按第3章、第4章规定的项目和试验方法进行全项检验。所有项目全部符合第3章规定技术要求时，则判为合格，否则判为不合格。 6 包装 包装按 JB/T 6569 的规定执行。 中华人民共和国机械行业标准 《普通磨料 单晶刚玉》 标准编号：JB/T 7996—2012 机械工业出版社出版发行 北京市百万庄大街22号 邮政编码：100037 2012年12月第1版 第1次印刷
