JB/T 12620-2016水轮机进水液动球阀技术条件

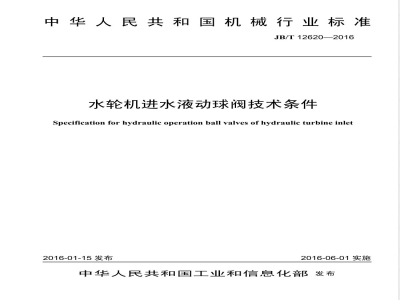

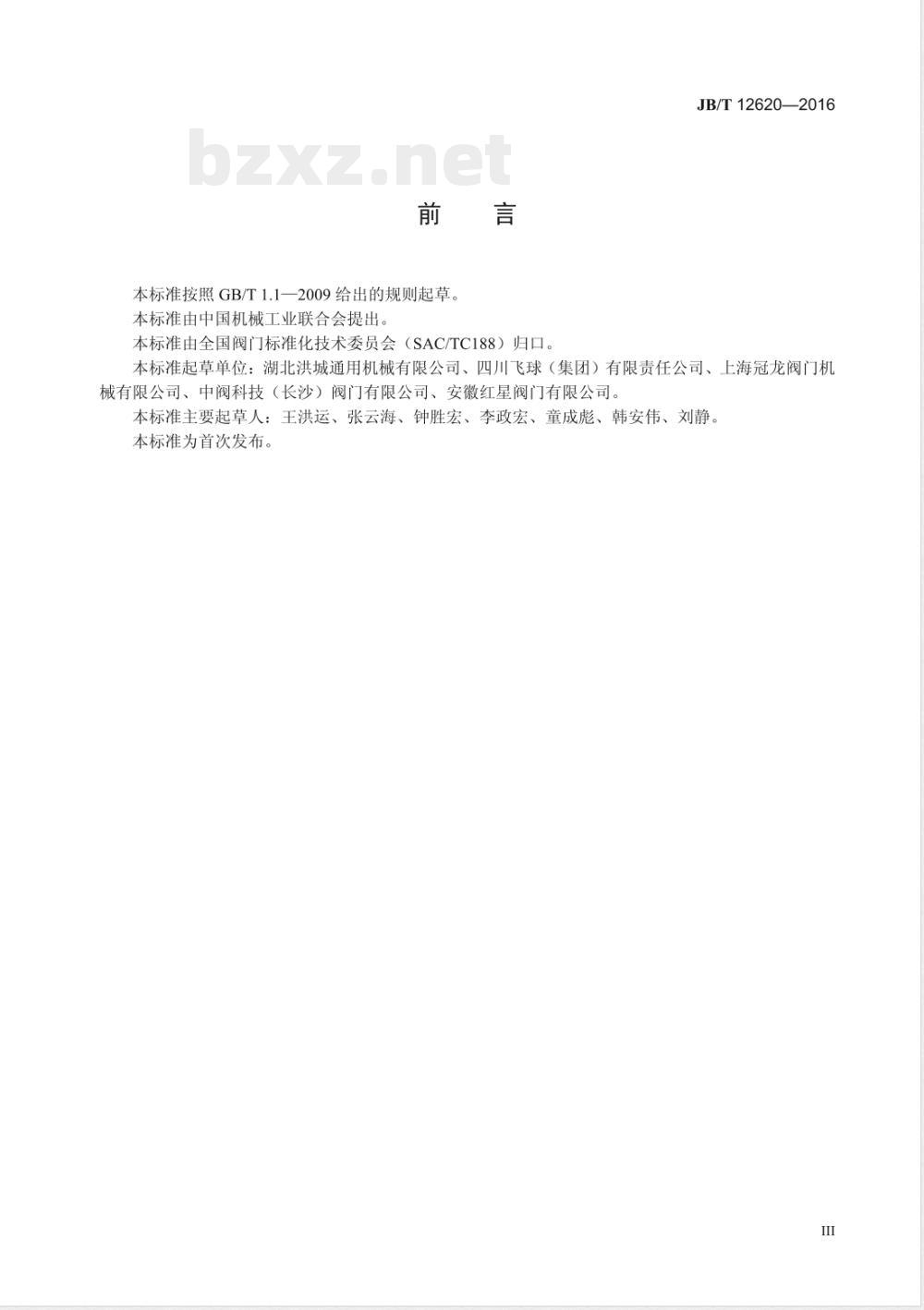

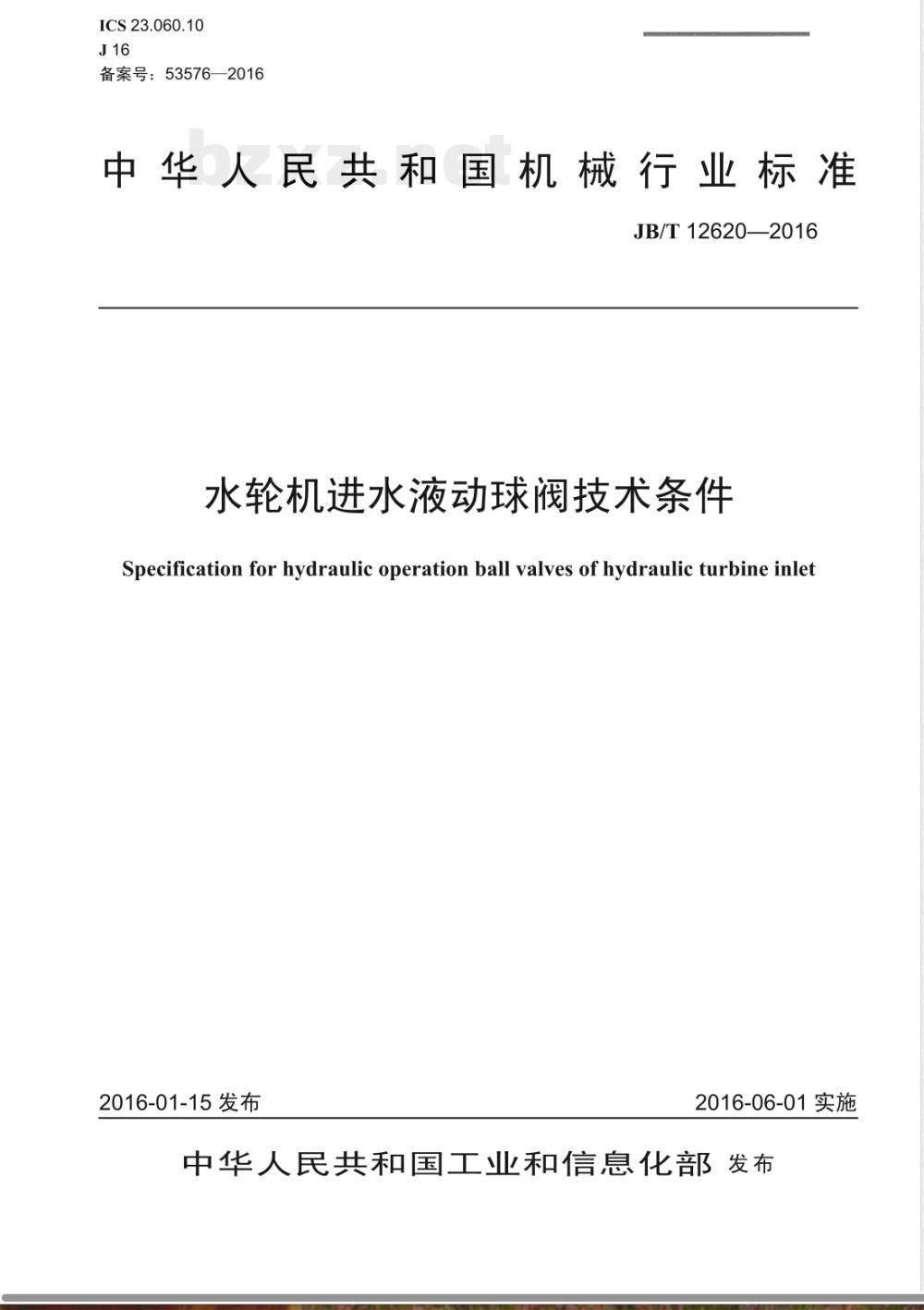

ICS23.060.10 J16 备案号：53576—2016 中华人民共和国机械行业标准 JB/T 12620—2016 水轮机进水液动球阀技术条件 Specification for hydraulic operation ball valves of hydraulic turbine inlet 2016-01-15发布 2016-06-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：湖北洪城通用机械有限公司、四川飞球（集团）有限责任公司、上海冠龙阀门机械有限公司、中阀科技（长沙）阀门有限公司、安徽红星阀门有限公司。 本标准主要起草人：王洪运、张云海、钟胜宏、李政宏、童成彪、韩安伟、刘静。 本标准为首次发布。 1 范围 本标准规定了水轮机进水液动球阀（以下简称进水球阀）的组成、典型结构型式和型号、技术要求、检验和试验方法、检验和验收规则、标志、装运和贮存。 本标准适用于公称直径不大于5000mm的进水球阀。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB150.1 压力容器 第1部分：通用要求 GB150.3 压力容器 第3部分：设计 GB150.4—2011 压力容器 第4部分：制造、检验和验收 GB/T191 包装储运图示标志 GB/T700 碳素结构钢 GB713 锅炉和压力容器用钢板 GB/T1220 不锈钢棒 GB/T1591 低合金高强度结构钢 GB/T3766 液压系统通用技术条件 GB/T4237 不锈钢热轧钢板和钢带 GB/T4892 硬质直方体运输包装尺寸系列 GB5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T6388 运输包装收发货标志 GB/T6967 工程结构用中、高强度不锈钢铸件 GB/T7233.1—2009 铸钢件超声检测 第1部分：一般用途铸钢件 GB/T7233.2—2010 铸钢件超声检测 第2部分：高承压铸钢件 GB/T7935 液压元件通用技术条件 GB/T8564 水轮发电机组安装技术规范 GB/T9969 工业产品使用说明书 总则 GB/T12229 通用阀门 碳素钢铸件技术条件 GB/T12465 管路补偿接头 GB/T12777 金属波纹管膨胀节通用技术条件 GB/T13384 机电产品包装通用技术条件 GB/T13927 工业阀门压力试验 GB/T14478 大中型水轮机进水阀门基本技术条件 GB/T28546 大中型水电机组包装、运输和保管规范 DL/T507 水轮发电机组启动试验规程 JB/T6396 大型合金结构钢锻件技术条件 JB/T12620—2016 大型不锈、耐酸、耐热钢锻件 JB/T6398 大型低合金钢铸件 JB/T6402 大型不锈钢铸件 JB/T6405 3 术语和定义 （略） 4 组成、典型结构型式和型号 4.1 组成 4.2 典型结构型式 4.3 型号 5 技术要求 5.1 总则 5.2 机械零部件 5.3 液压系统和操作机构 5.4 控制系统 5.5 材料 5.6 焊接和焊补 5.7 无损检测 5.8 涂层外观 5.9 标志和铭牌 5.10 性能 5.11 现场试验 6 检验和试验方法 6.1 材料化学成分和力学性能检验 6.2 无损检测 6.3 涂层外观检查 6.4 标志和铭牌检查 6.5 尺寸检查 6.6 工厂试验 6.7 现场试验 7 检验和验收规则 7.1 出厂检验 7.2 型式检验 7.3 验收 8 标志、装运和贮存 8.1 标志 8.2 装运和贮存
