JB/T 12627-2016转炉煤气干法除尘系统用杯形阀

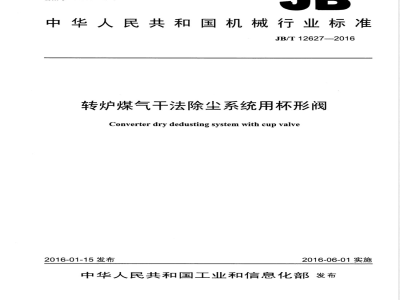

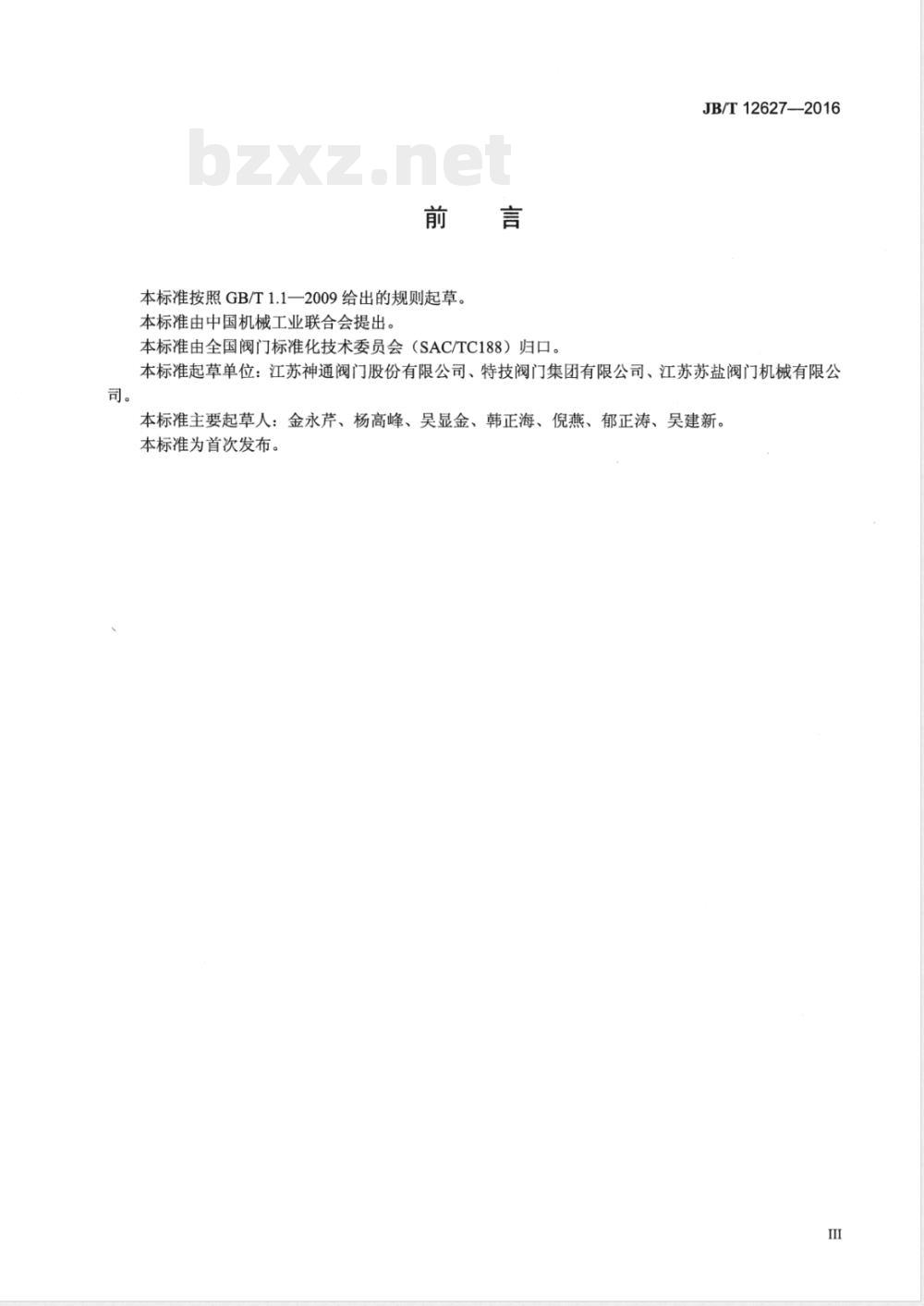

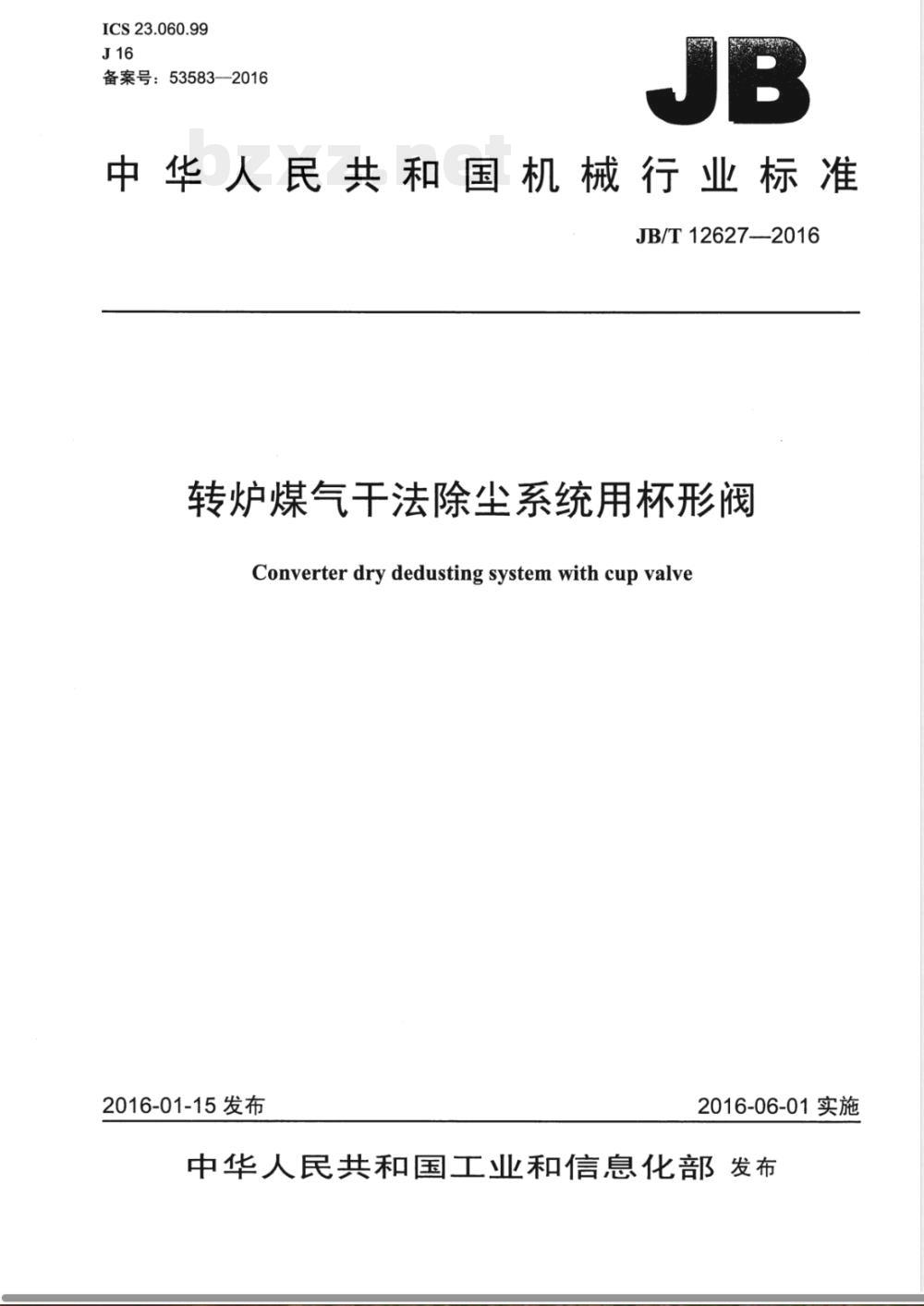

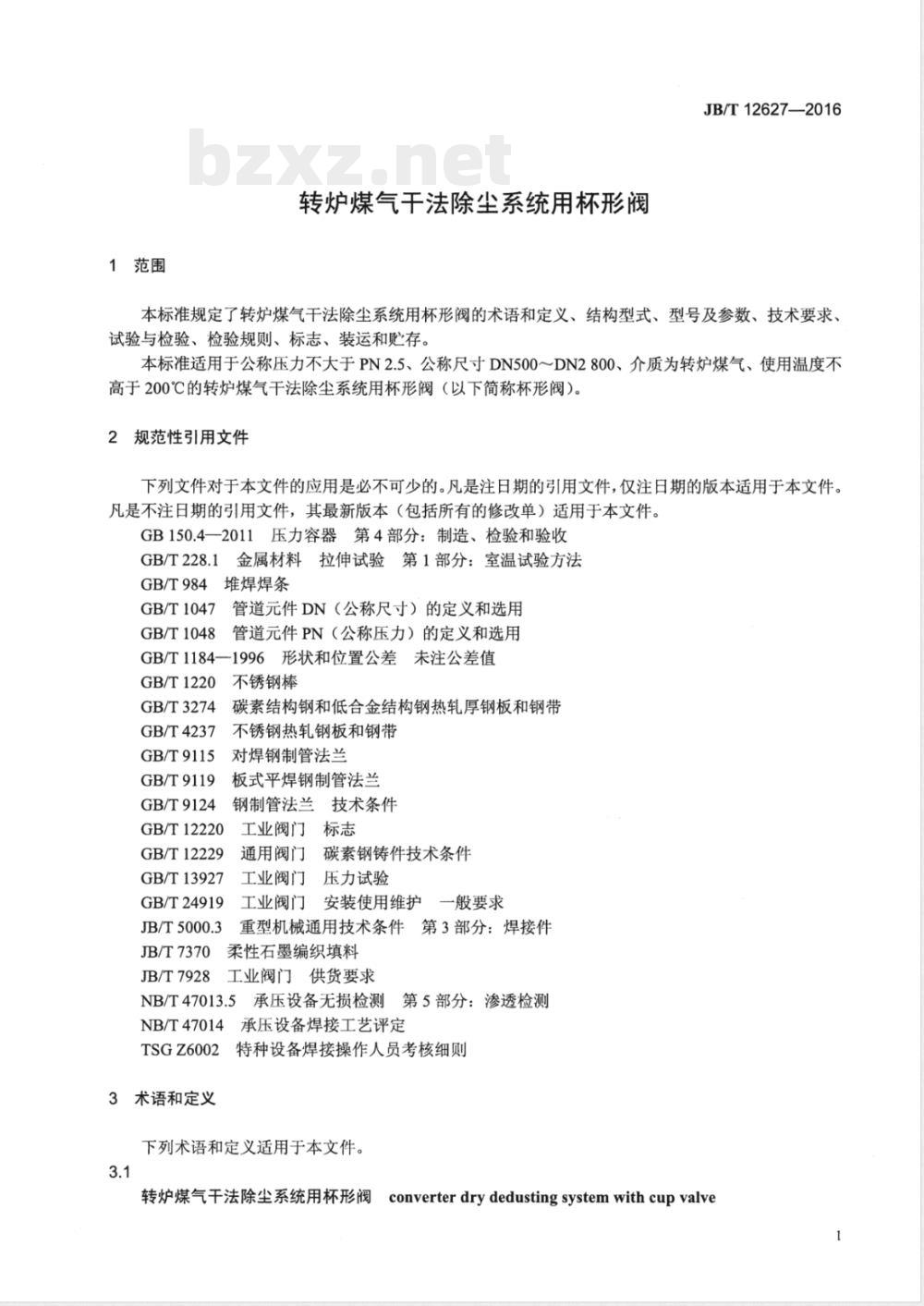

ICS 23.060.99 J16 备案号：53583—2016 JB/T 12627-2016 中华人民共和国机械行业标准 转炉煤气干法除尘系统用杯形阀 Converter dry dedusting system with cup valve 2016-01-15发布 2016-06-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：江苏神通阀门股份有限公司、特技阀门集团有限公司、江苏苏盐阀门机械有限公司。 本标准主要起草人：金永芹、杨高峰、吴显金、韩正海、倪燕、郁正涛、吴建新。 本标准为首次发布。 1 范围 本标准规定了转炉煤气干法除尘系统用杯形阀的术语和定义、结构型式、型号及参数、技术要求、试验与检验、检验规则、标志、装运和贮存。 本标准适用于公称压力不大于PN2.5、公称尺寸DN500～DN2800、介质为转炉煤气、使用温度不高于200℃的转炉煤气干法除尘系统用杯形阀（以下简称杯形阀）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB 150.4—2011 压力容器 第4部分：制造、检验和验收 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T 984 堆焊焊条 GB/T 1047 管道元件 DN（公称尺寸）的定义和选用 GB/T 1048 管道元件 PN（公称压力）的定义和选用 GB/T 1184—1996 形状和位置公差 未注公差值 GB/T 1220 不锈钢棒 GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T 4237 不锈钢热轧钢板和钢带 GB/T 9115 对焊钢制管法兰 GB/T 9119 板式平焊钢制管法兰 GB/T 9124 钢制管法兰技术条件 GB/T 12220 工业阀门 标志 GB/T 12229 通用阀门 碳素钢铸件技术条件 GB/T 13927 工业阀门 压力试验 JB/T 5000.3 重型机械通用技术条件 第3部分：焊接件 JB/T 7928 工业阀门 供货要求 NB/T 47013.5 承压设备无损检测（渗透检测） NB/T 47014 承压设备焊接工艺评定 TSG Z6002 特种设备焊接操作人员考核细则 3 术语和定义 下列术语和定义适用于本文件。 3.1 转炉煤气干法除尘系统用杯形阀 用于转炉煤气干法除尘系统切换站的煤气放散及回收管道上，起切断及调节作用的一种阀门。 （后续原文内容在OCR中截断） 4 结构型式、型号及参数 4.1 结构型式 4.2 型号 4.3 基本参数 5 技术要求 5.1 性能要求 5.2 连接要求 5.3 阀体、锥形管和导向笼 5.4 阀芯和阀杆 5.5 填料和填料压盖 5.6 液压缸和液压系统 5.7 外观质量要求 5.8 焊接要求 5.9 材料要求 5.10 安装要求 6 试验与检验 6.1 试验要求 6.2 压力试验 6.3 功能试验 6.4 壁厚测量 6.5 硬度测量 6.6 无损检测 6.7 阀体材质化学成分 6.8 阀体材质力学性能 6.9 外观质量和铭牌内容检查 7 检验规则 7.1 检验分类 7.2 出厂检验 7.3 型式检验 8 标志 8.1 标志内容 8.2 铭牌标志 9 装运和贮存 图1 放散杯形阀典型结构示意图 图2 回收杯形阀典型结构示意图 表1 放散杯形阀结构长度 表2 回收杯形阀结构长度 表3 主要零件常用材料 表4 检验项目、技术要求和检验方法
